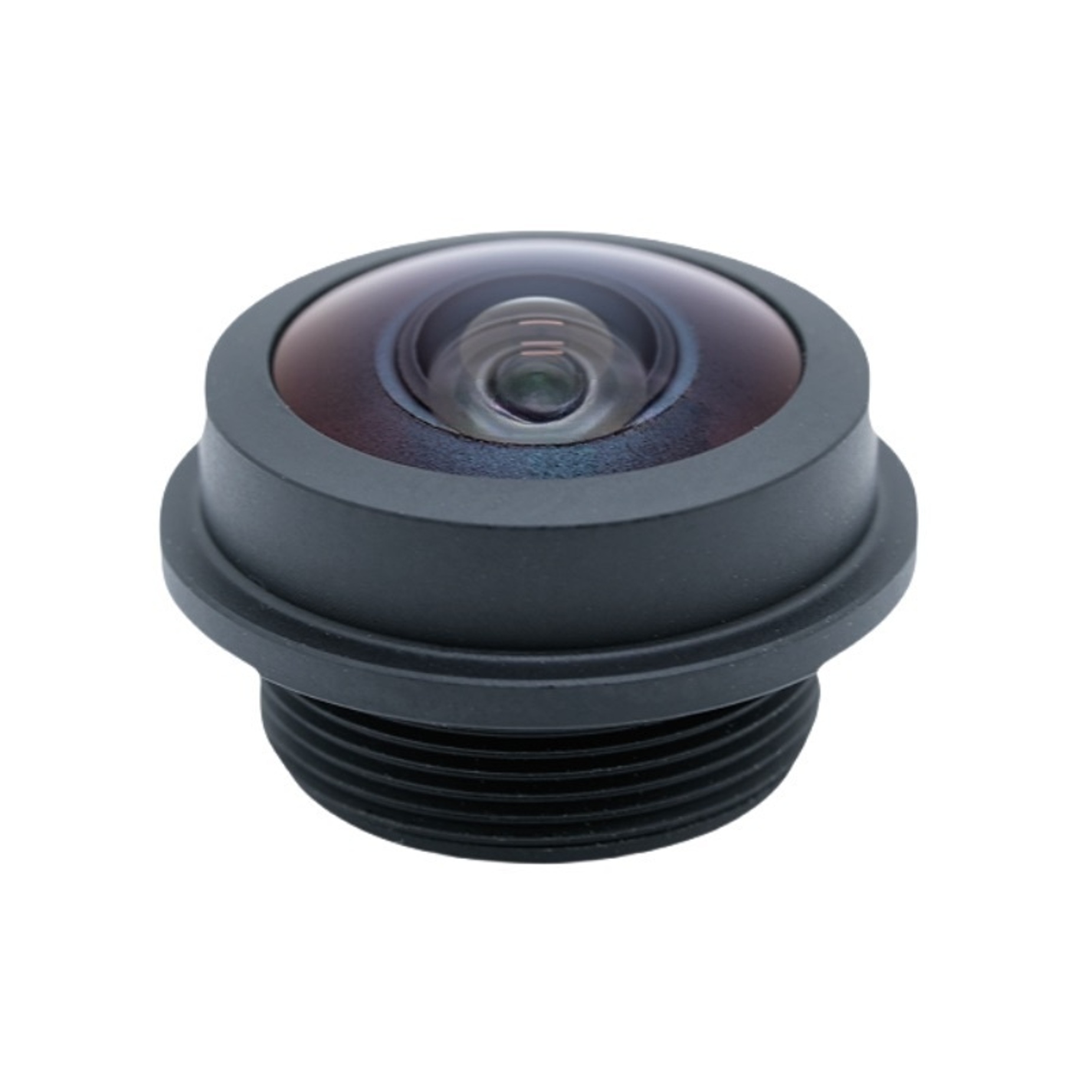

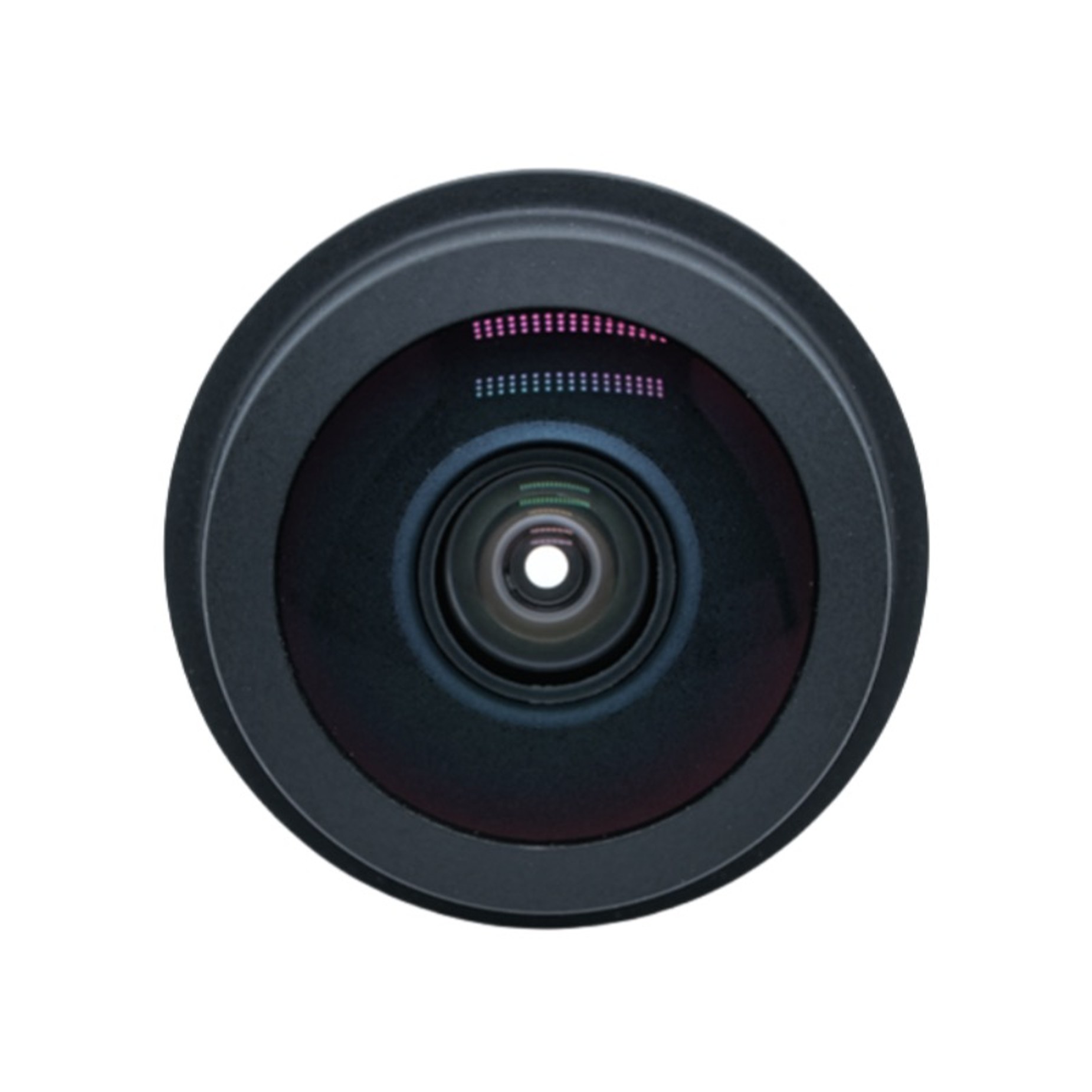

Объектив «рыбий глаз» 1,8 мм

Краткое описание продукта

Этот высокопроизводительный сверхширокоугольный объектив с креплением M12, изготовленный компанией BOSHI Optical Technology, оптимизирован для матрицы размером 1/2,9 дюйма, оснащен фокусным расстоянием 1,8 мм и диафрагмой F2.0, что обеспечивает исключительную возможность съемки больших сцен. Он обеспечивает диапазон обзора по диагонали 208 градусов для создания полного панорамного изображения без визуальных мертвых зон. Компактный механический размер позволяет легко встраивать его в модули камер небольшого размера. Каждое устройство проходит строгие оптические испытания, чтобы обеспечить стабильно высокую относительную освещенность и управляемое искажение f-тета. BOSHI Optical Technology использует отлаженный рабочий процесс оптического производства для обеспечения надежной совместимости продуктов для выполнения массовых заказов в проектах панорамного мониторинга и оптики машинного зрения.

Подробное описание продукта

1. Параметр

Фокусное расстояние достигает 1,8 мм с допуском плюс-минус 5 процентов. Фокусное расстояние 1,8 мм обеспечивает сверхбольшой угол обзора и соответствует требованиям спецификации датчика 1/2,9 дюйма.

Рабочая диафрагма F2.0 с допуском плюс-минус 5 процентов. Диафрагма F2.0 обеспечивает достаточный световой поток для съемки в условиях низкой освещенности.

Общая длина гусеницы составляет 13,26 мм с допуском плюс и минус 0,3 мм. Заднее фокусное расстояние составляет 3,2 мм для правильного положения фокусировки датчика.

Спецификация поля зрения включает диагональный угол 208 градусов, горизонтальный угол 173 градуса и вертикальный угол 93 градуса. Угол обзора «рыбий глаз» 208 градусов охватывает чрезвычайно широкий диапазон сцен.

Величина искажения F-тета контролируется на уровне минус 8,0 процентов. Низкое искажение f-тета уменьшает деформацию изображения при выводе панорам.

Относительная освещенность достигает 50,0 процентов. Высокая относительная освещенность эффективно смягчает явление темных углов по краям изображения.

Угол главного луча остается ниже 18,0 градусов. Этот индекс оптимизирует условия освещения для датчика 1/2,9 дюйма.

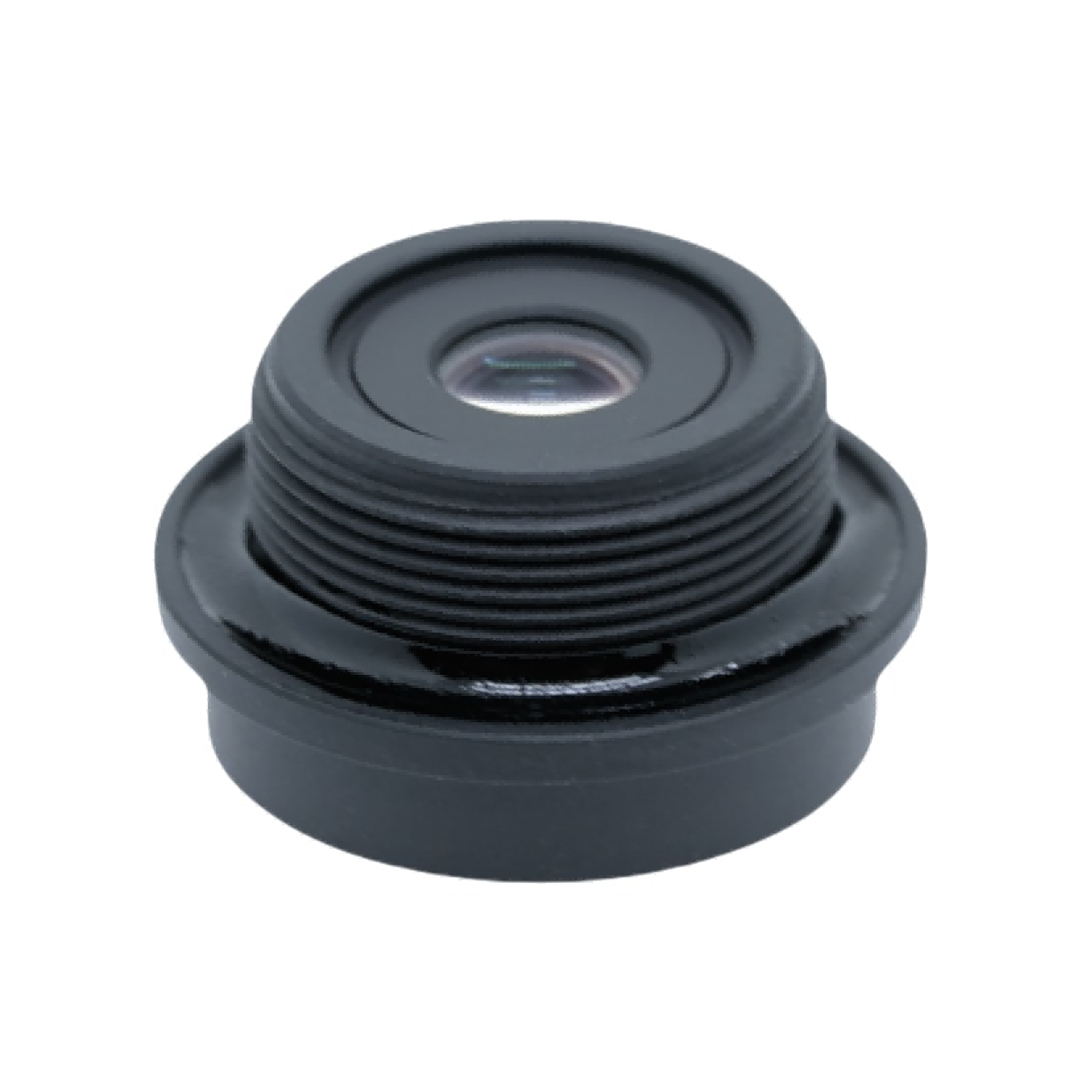

Используется стандартный интерфейс крепления объектива M12 со спецификацией резьбы M12, умноженной на P0,5. Он поддерживает быструю сборку и замену стандартного оборудования камеры.

2. Преимущества производительности

Обеспечивает сверхширокоугольный охват «рыбий глаз» 208 градусов. Один объектив может снимать сцены огромной площади, поэтому пользователи сокращают количество оборудования и общую стоимость проекта для панорамного мониторинга.

Диафрагма F2.0 обеспечивает превосходную способность собирать свет. Это улучшает яркость изображения в темноте и снижает потребность в дополнительном источнике заполняющего света.

Хорошо настроенный угол главного луча соответствует функции приема CMOS. В сочетании с высокой относительной освещенностью он обеспечивает равномерную яркость от центра изображения до его края.

Контролируемый низкий уровень искажений f-тета уравновешивает широкоугольные характеристики и реалистичность изображения. Это позволяет избежать серьезного искажения изображения, которое беспокоит обычные продукты типа «рыбий глаз».

Стандартная конструкция объектива с креплением M12 обеспечивает надежную совместимость. Он подходит для большинства коммерческих модулей миниатюрных камер в индустрии оптики машинного зрения.

Оптимизированные механические размеры поддерживают миниатюрную конструкцию изделия. Это экономит внутреннее пространство для компактного устройства наблюдения, интеллектуального терминала и роботизированного оборудования.

В качестве продукции изОптическая технология БОШИ, каждая линза проходит многопроцедурную проверку. Стабильный допуск фокусного расстояния 1,8 мм и диафрагмы F2.0 гарантирует стабильные оптические характеристики при серийном производстве.

3. Область применения

Панорамный мониторинг для наблюдения за безопасностью.Этот сверхширокоугольный объектив предназначен для внутренних противоугонных камер, устройств наблюдения в вестибюлях и панорамных камер дверных проемов. Обзор «рыбий глаз» на 208 градусов охватывает все пространство комнаты и устраняет слепые зоны наблюдения благодаря использованию датчика размером 1/2,9 дюйма.

Автомобильное периферийное вспомогательное зрение.Объектив с креплением M12 интегрируется в системы камер кругового обзора автомобиля. Он собирает полную информацию об окружающей обстановке вокруг автомобиля и помогает водителю безопасно двигаться задним ходом и парковаться.

Сценарии оптики промышленного машинного зрения.На заводах этот объектив используется для проверки станций на больших территориях, обнаружения периферийной безопасности и создания снимков объекта в широком диапазоне. Низкое искажение f-тета помогает машинному алгоритму точно обрабатывать визуальные данные.

Визуальное оборудование для умного дома.Компактные модули камер для домашней безопасности используют этот продукт. Он обеспечивает полноугольный мониторинг домашнего хозяйства и поддерживает удаленный просмотр в реальном времени при высокой относительной освещенности для получения четких кадров днем ​​и ночью.

Роботизированное оборудование для восприятия окружающей среды.Этот сверхширокоугольный компонент оснащен сервисным и инспекционным роботом. Он собирает обширную информацию об окружающей среде для выявления препятствий и планирования пути.

Миниатюрные модули IoT-камер. Эту линзу используют различные визуальные терминалы Интернета вещей. Фокусное расстояние 1,8 мм и диафрагма F2.0 удовлетворяют требованиям небольших IoT-камер для записи широких сцен.
