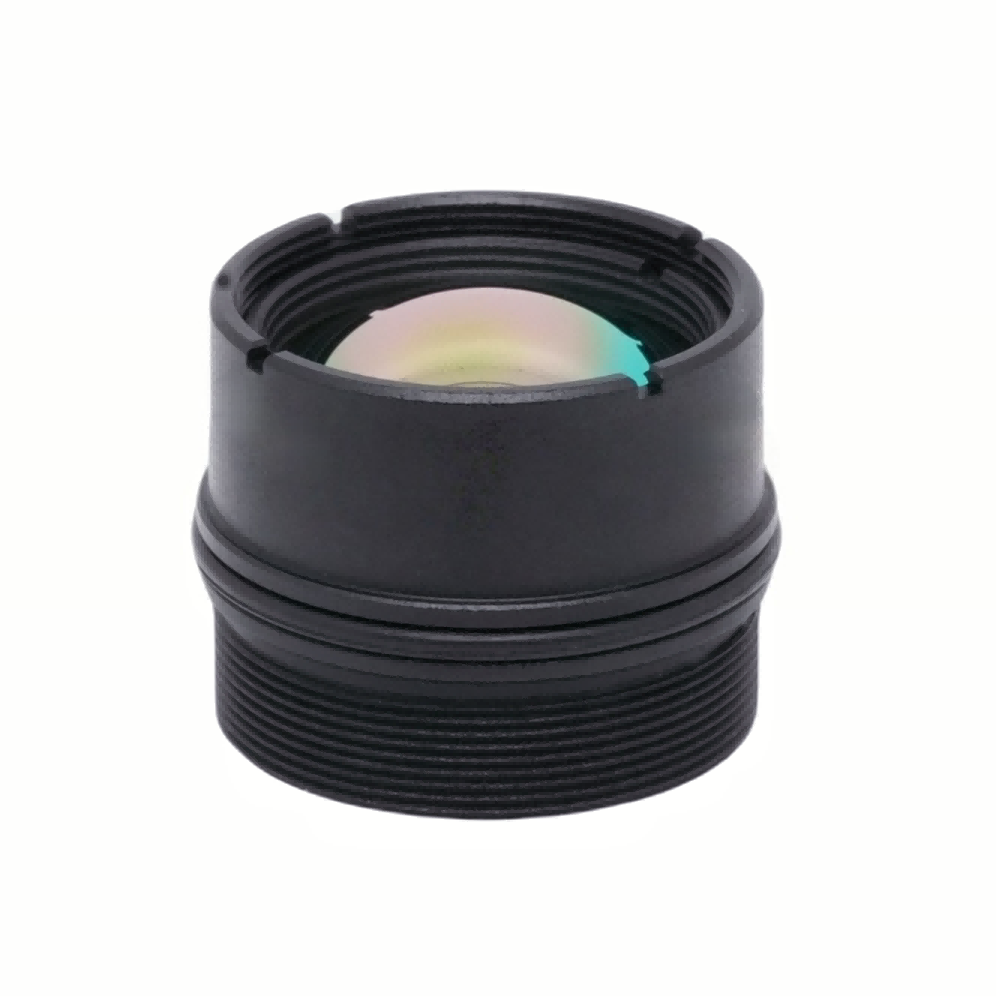

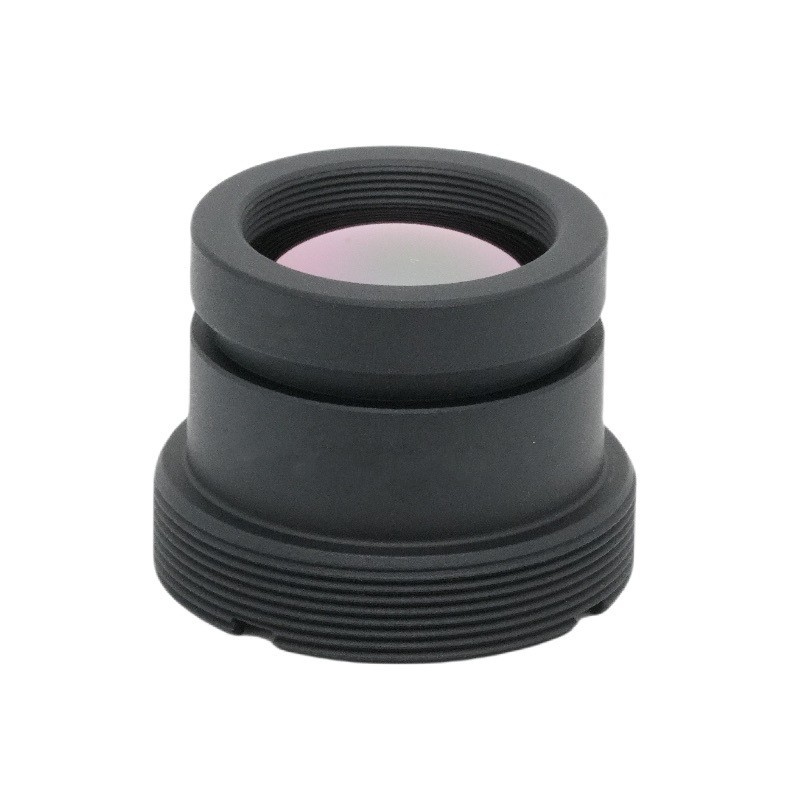

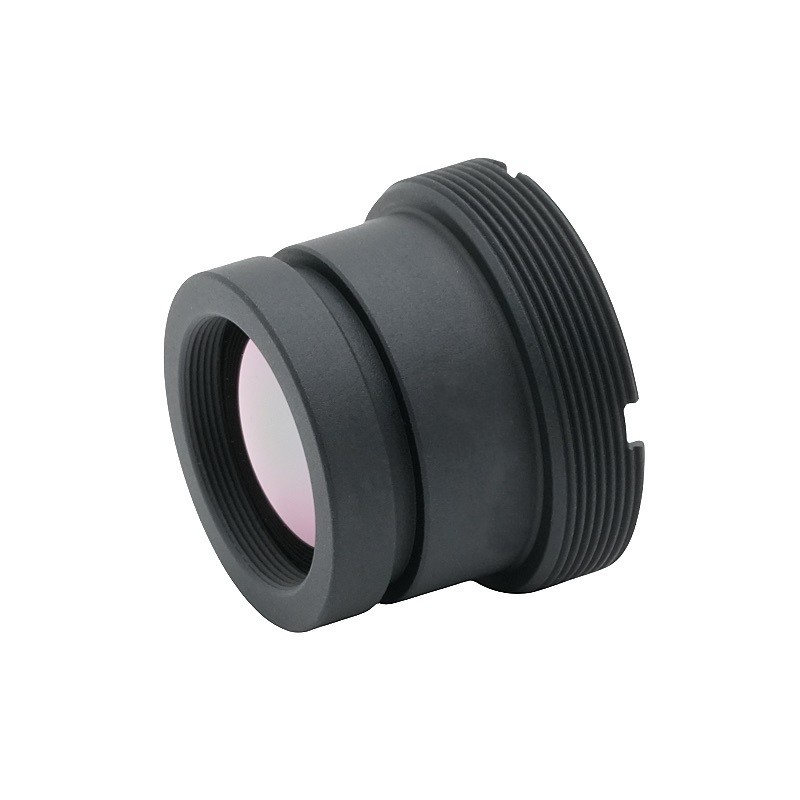

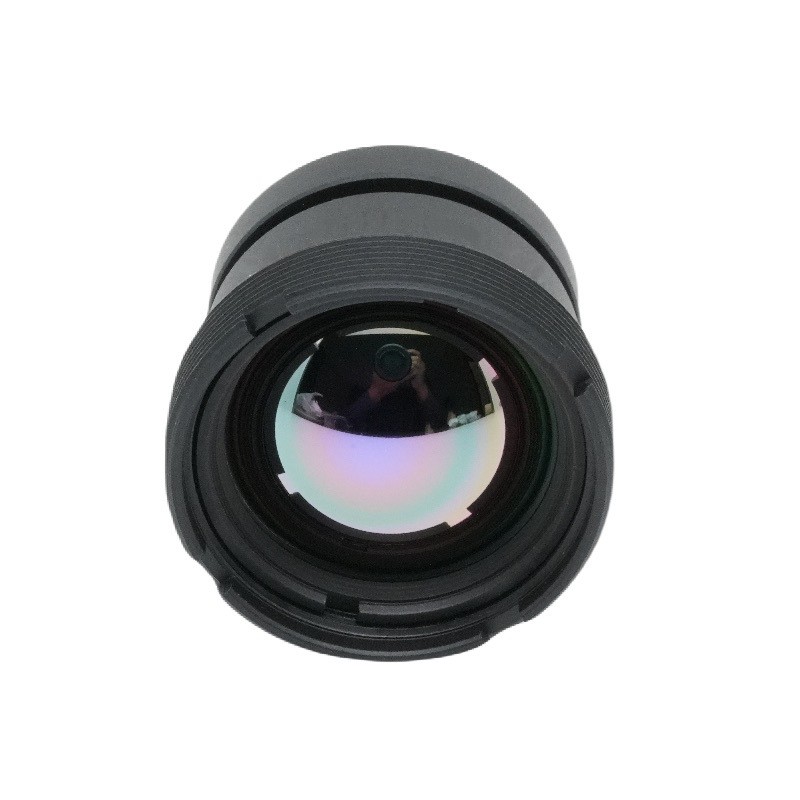

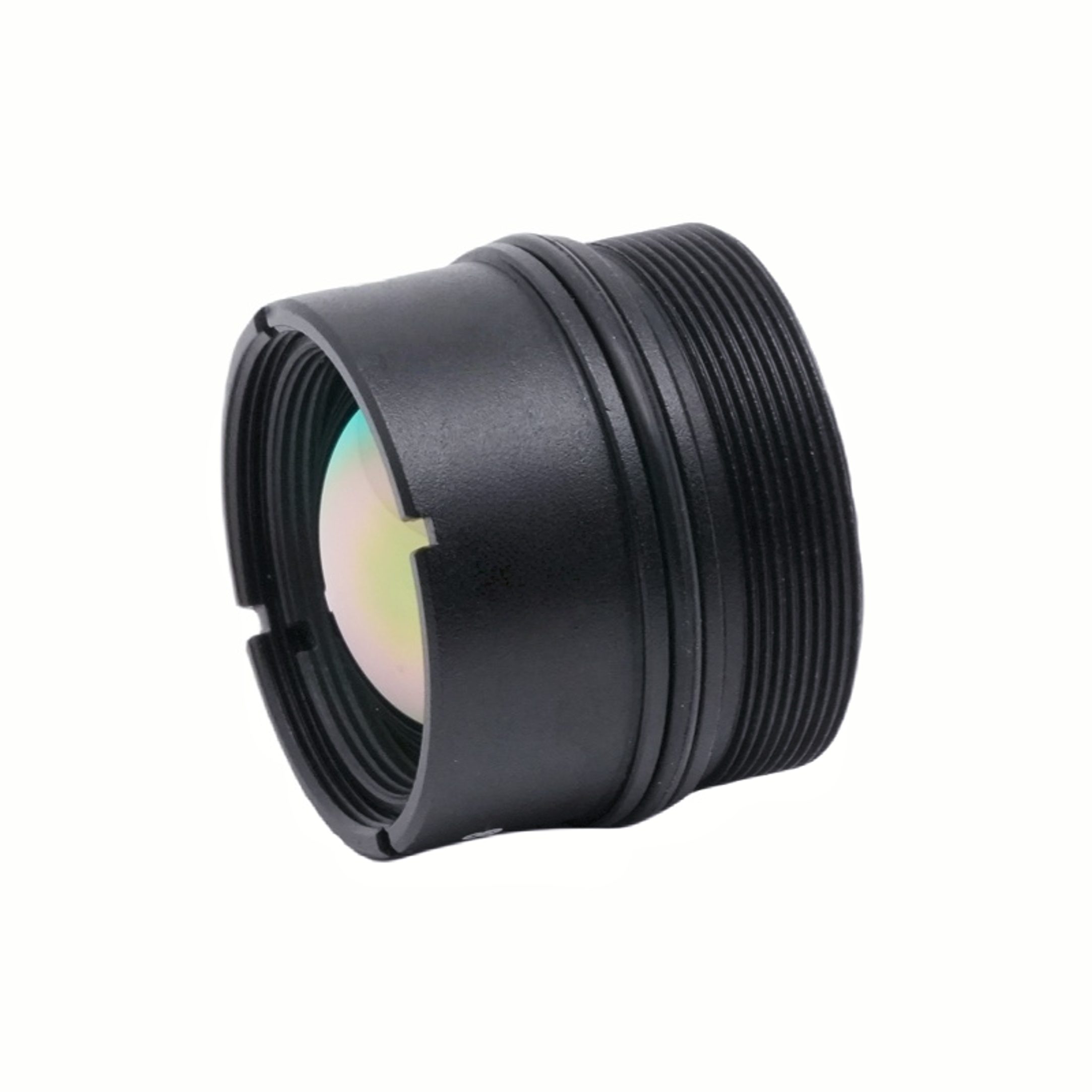

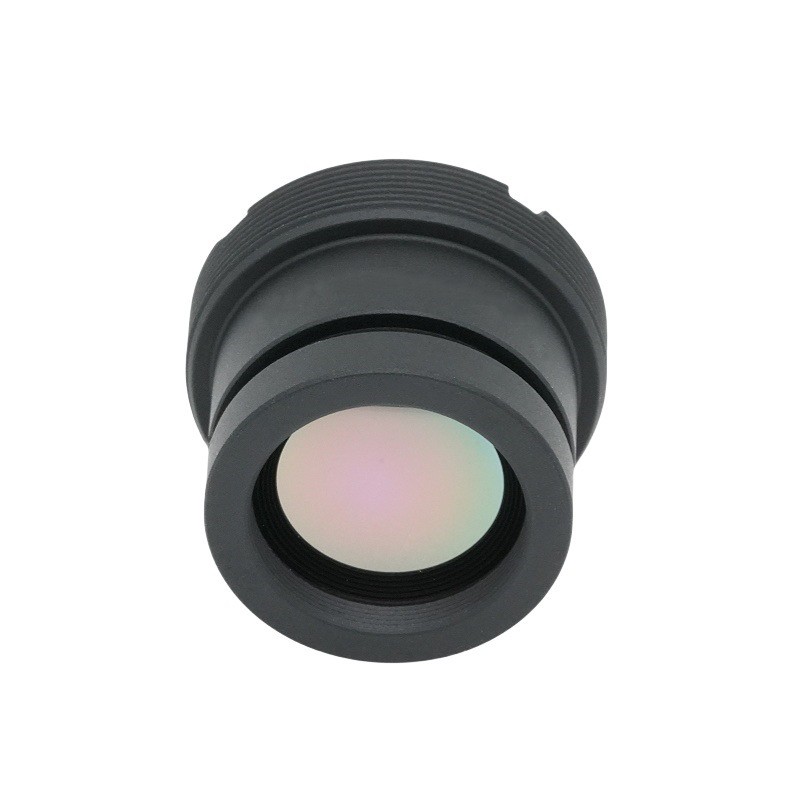

Описание продукта13 мм F1.0 M22 12 мкм HD-объектив Длинноволновая инфракрасная тепловизионная линза
БОШИ ОБЪЕКТИВ является ведущим китайским производителем, поставщиком и экспортером стандартных объективов M12. Придерживаясь стремления к идеальному качеству продукции, наши стандартные объективы M12 остались довольны многими клиентами. Экстремальный дизайн, качественное сырье, высокая производительность и конкурентоспособная цена — это то, чего хочет каждый клиент, и это также то, что мы можем вам предложить. Мы предоставим вам лучшее послепродажное обслуживание и своевременную доставку.

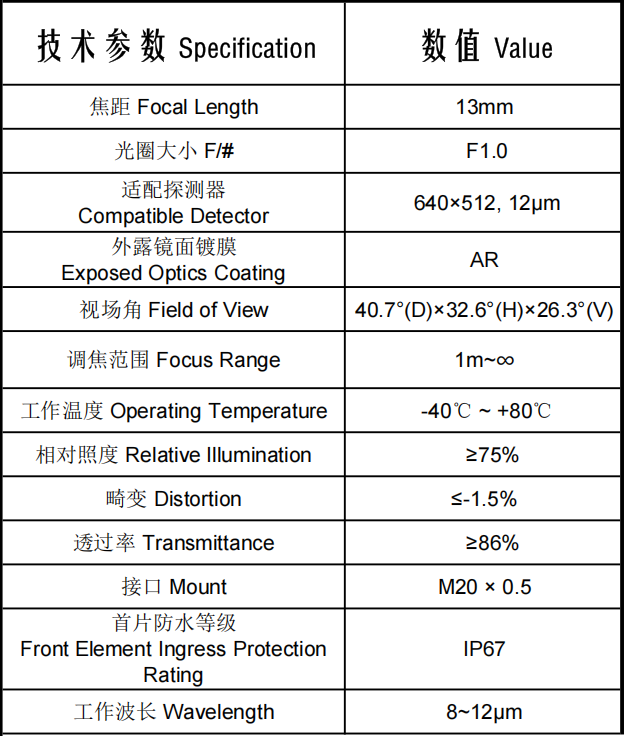

I. Детальная интерпретация основных параметров

1. Основные оптические характеристики

1. Фокусное расстояние 13 мм, большая диафрагма F1.0

F1.0 представляет собой сверхбольшую апертуру светопропускания среди инфракрасных линз с гораздо более высоким световым потоком, чем у обычных инфракрасных линз F1.4/F1.8. При равном тепловом инфракрасном излучении интенсивность сигнала, принимаемого детектором, значительно улучшается, обеспечивая значительно лучшее соотношение сигнал/шум для низкотемпературных слабых источников тепла и визуализации целей на больших расстояниях.

Среднее фокусное расстояние 13 мм обеспечивает баланс между охватом поля зрения и идентификацией на большом расстоянии, обеспечивая компромисс между широкоугольным наблюдением и измерением и обнаружением температуры на средних и дальних расстояниях.

2. Рабочая длина волны: 8~12 мкм.

Это стандартное окно передачи атмосферного длинноволнового инфракрасного излучения (LWIR), совместимое с неохлаждаемыми инфракрасными детекторами на основе оксида ванадия, универсальный диапазон волн для мониторинга человеческого тела, измерения температуры оборудования и обеспечения безопасности наружных тепловизоров.

3. Совместимый детектор: 640×512, шаг пикселя 12 мкм.

Соответствует основным 640-пиксельным неохлаждаемым ядрам инфракрасных камер (универсальные спецификации для Hikvision, Dahua, Guide Infrared, Dali Infrared и т. д.). Шаг пикселя 12 мкм — это стандартный размер пикселя для промышленных и охранных инфракрасных систем, обеспечивающий умеренное разрешение изображения при контролируемой общей стоимости оборудования.

4. Поле зрения: 40,7° (по диагонали) × 32,6° (по горизонтали) × 26,3° (по вертикали)

Средне-узкое поле зрения с универсальным применением:

·Горизонтальный угол обзора 32,6° подходит для линейных сценариев проверки, таких как дороги, заводские территории и пограничные линии;

· Вертикальное поле зрения 26,3° охватывает сцены с большими перепадами высот, включая виадуки, горные районы и платформы;

· Отсутствие сильного затухания по краям, характерного для сверхширокоугольных объективов, обеспечивает баланс между дальностью обзора и однородностью изображения.

5. Диапазон фокусировки: 1 м ~ ∞

Поддерживает измерение температуры оборудования на близком расстоянии на расстоянии 1 м и тепловое наблюдение источников тепла на расстоянии в тысячи метров, обеспечивая двойную функцию проверки оборудования на близком расстоянии и мониторинга безопасности на большом расстоянии с помощью одного объектива.

2. Индикаторы качества изображения

1. Антибликовое покрытие AR на открытой оптике.

Специализированное инфракрасное просветляющее покрытие для диапазона волн 8–12 мкм уменьшает постороннее отражение света на поверхностях линз. В сочетании с общим коэффициентом пропускания ≥86% он максимизирует сбор инфракрасной энергии и подавляет фантомные изображения и блики, обеспечивая чистое изображение в условиях высокой температуры и сильного освещения.

2.Пропускаемость ≥86% (полный диапазон волн 8~12 мкм)

Это отличный показатель производительности для инфракрасных линз, поскольку обычные инфракрасные линзы обычно обеспечивают пропускание только 70–80 %. Высокий коэффициент пропускания усиливает преимущества большой апертуры F1.0, значительно облегчая выявление слабых низкотемпературных источников тепла (например, утечка тока, потери тепла в трубопроводе).

3. Относительная освещенность ≥75%

Яркость в четырех углах кадра изображения остается не менее 75 % от яркости в центре, что исключает заметное затемнение по краям при панорамном контроле большой площади. Никакого сильного программного осветления краев (которое может вызвать чрезмерный шум) не требуется.

4. Искажение ≤-1,5%

Отрицательное значение указывает на небольшое бочкообразное искажение с превосходным контролем искажений. Прямые линии на сцене почти не имеют изгибов, что исключает ошибки измерения размеров или температуры, вызванные оптическими искажениями, что идеально подходит для промышленных сценариев, требующих точного считывания температуры и расчета размеров.

3. Механическая и экологическая адаптируемость

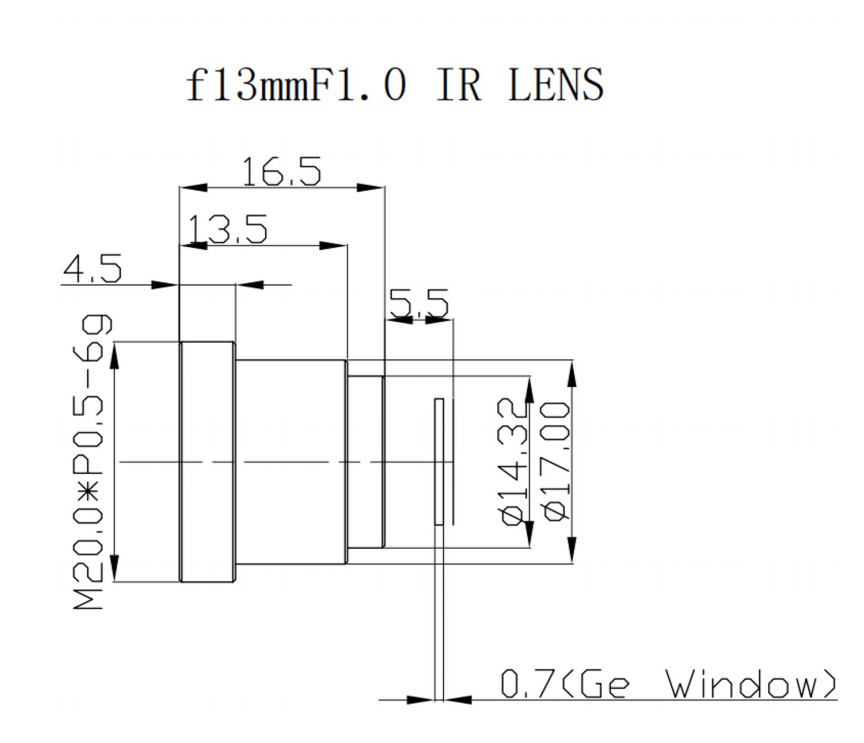

1.Крепление: М20 × 0,5.

Стандартный универсальный резьбовой интерфейс для инфракрасной промышленности, напрямую совместимый с большинством основных неохлаждаемых ядер инфракрасных камер 640, представленных на рынке, обеспечивающий надежную совместимость и низкие затраты на замену/интеграцию.

2. Степень защиты переднего элемента: IP67.

Передняя линза пыленепроницаема и водонепроницаема, что позволяет использовать ее непосредственно на открытом воздухе без дополнительных защитных кожухов. Он устойчив к кратковременным брызгам дождя, песчаной пыли и влажной среде, что значительно упрощает структурную конструкцию комплектного наружного оборудования.

3. Рабочая температура: -40 ℃ ~ + 80 ℃.

Сверхширокий диапазон температурной устойчивости, охватывающий холодную северную зиму, палящее южное лето и высокотемпературные промышленные цеха/металлургические периферии. Оптика объектива, корпус и покрытие предотвращают расслоение, деформацию и смещение фокуса при экстремально высоких/низких температурах, что обеспечивает стабильную круглосуточную работу.

II. Краткое изложение основных преимуществ производительности

Преимущество 1: Возможность инфракрасного обнаружения при чрезвычайно низком нагреве (большая апертура F1.0 + высокий коэффициент пропускания 86%)

Лишь немногие объективы с одинаковым фокусным расстоянием имеют светопроницаемую диафрагму F1.0. В сочетании с просветляющим покрытием с высоким коэффициентом пропускания его способность идентификации низкотемпературных слабых источников тепла намного превосходит обычные объективы F1.4. Он четко фиксирует крошечные горячие точки на больших расстояниях, утечки тепла из подземных трубопроводов и незначительные повышения температуры в электрооборудовании, повышая точность измерения температуры и чувствительность сигналов тревоги.

Преимущество 2: равномерное изображение и низкий уровень искажений, подходят как для наблюдения, так и для точного измерения температуры.

Относительная освещенность края ≥75% решает распространенный дефект «темных четырех углов» широкоугольных инфракрасных линз. Контролируемая дисторсия в пределах 1,5% обеспечивает геометрическую точность изображения. Никакие ложные показания температуры, вызванные оптическими искажениями, не возникают во время промышленных измерений температуры, проверки дефектов питания и теплового обнаружения на железнодорожном транспорте — идеальное решение для количественного контроля.

Преимущество 3: Всепогодное развертывание на открытом воздухе с упрощенной защитой и стабильной работой в широком диапазоне температур.

Защита передней линзы IP67, а также широкий диапазон температур от -40 до 80 ℃ позволяют осуществлять прямую установку на открытых полях, подстанциях, в шахтах и ​​на автомагистралях без специальных водонепроницаемых корпусов. При экстремальных температурах не происходит смещения фокуса или разрушения покрытия, что снижает общие затраты на интеграцию оборудования и снижает частоту отказов.

Преимущество 4: Высокая универсальность, совместимость с ядрами инфракрасных камер Mainstream 640.

Формат 12 мкм 640×512 является наиболее популярной спецификацией для неохлаждаемых инфракрасных детекторов. Крепление со стандартной резьбой M20×0,5 обеспечивает массовую интеграцию производителей систем безопасности, промышленного измерения температуры и автомобильного инфракрасного оборудования с развитой цепочкой поставок.

Преимущество 5: Интегрированная фокусировка на ближнем и дальнем расстоянии

Непрерывная фокусировка с близкого расстояния от 1 м до бесконечности позволяет с помощью одного объектива удовлетворить два сценария: осмотр оборудования на близком расстоянии (распределительные шкафы, двигатели) и мониторинг безопасности на большом расстоянии (границы, периметр завода). Это уменьшает разнообразие инвентаря, устраняя необходимость иметь на складе объективы с разным фокусным расстоянием.

III. Сегментированные поля приложения

1.Энергетика и энергетическая промышленность (основной сценарий применения)

·Инфракрасное измерение температуры на подстанциях и в распределительных помещениях: фиксирует незначительные повышения температуры на разъемах, шинах и автоматических выключателях; низкий уровень искажений гарантирует точные показания температуры; Степень защиты IP67 адаптируется к условиям внешней среды подстанции.

· Проверка линий электропередачи и опор на большом расстоянии: фокусное расстояние 13 мм в сочетании с большой апертурой F1.0 позволяет выявить обрыв жилы проводов и дефекты нагрева изолятора на расстоянии тысяч метров; широкий температурный допуск адаптируется к резким колебаниям температуры в полевых условиях.

·Обнаружение горячих точек для фотоэлектрических электростанций: высокий коэффициент пропускания определяет слабые горячие точки на фотоэлектрических панелях, а равномерное относительное освещение обеспечивает бестеневое изображение всего фотоэлектрического массива.

2. Наружная безопасность и пограничный контроль

·Раннее предупреждение о вторжении на заводские территории, нефтяные месторождения и шахты: диапазон волн 8–12 мкм проникает в полную темноту и тонкий туман; Диафрагма F1.0 улавливает слабое инфракрасное излучение человеческого тела, а угол обзора по горизонтали 32,6° соответствует линейному расположению по периметру стены.

·Всепогодное ночное видение для границ и береговой обороны: устойчивость к низким температурам -40℃ адаптируется к холодному северному климату, а степень защиты IP67 выдерживает дождь, снег и песчаные бури, позволяя идентифицировать источники тепла для персонала и транспортных средств на больших расстояниях.

·Тепловизионное предупреждение о пожаре и измерение скорости на автомагистралях и в туннелях: низкий уровень искажений обеспечивает точный расчет размера и положения транспортного средства, а объектив устойчив к туману и пыли во влажных туннелях без запотевания.

3.Прогнозное обслуживание промышленного оборудования.

·Мониторинг оборудования в высокотемпературных металлургических и плавильных цехах: выдерживает температуру окружающей среды до +80℃ для обнаружения неисправностей, связанных с перегревом доменных печей, подшипников конвейеров и двигателей.

· Проверка утечек тепла для химических трубопроводов и резервуаров для хранения: поддерживает сканирование оборудования с близкого расстояния на расстоянии 1 м и полный осмотр трубопровода на большие расстояния; высокий коэффициент пропускания улавливает мельчайшие точки утечки тепла.

·Обнаружение контроля температуры в серверных помещениях центров обработки данных и шкафах хранения энергии: выявляет аномальное повышение температуры в аккумуляторных блоках и серверах для раннего предупреждения о риске пожара.

4. Инфракрасные системы для железнодорожного транспорта и транспортных средств

·Бортовой инфракрасный мониторинг для высокоскоростных поездов и поездов метро: обнаруживает перегрев рельсовых скреплений и тормозных систем поездов; Широкий температурный допуск адаптируется к сезонным колебаниям температуры наружного воздуха, а степень защиты IP67 защищает от водяного тумана и пыли в туннелях.

·Помощь при вождении автомобиля с ночным видением: определяет источники тепла пешеходов и животных после наступления темноты; средний угол обзора обеспечивает баланс переднего обнаружения на большом расстоянии и покрытия на обочине дороги.

5. Предотвращение лесных пожаров и проверка природных ресурсов.

Мониторинг лесных пожаров с помощью БПЛА или наземного наклонно-поворотного устройства: выявляет скрытые источники пожара глубоко в лесу с больших расстояний; его слабая способность обнаружения источника тепла обнаруживает ранние тлеющие пожары раньше открытого огня, а водонепроницаемая и термостойкая конструкция для наружного использования адаптируется к сложному горному климату.

6. Гражданский температурный скрининг и экстренное спасение

·Измерение температуры персонала на заводах и в портах: равномерное освещение обеспечивает безошибочное одновременное измерение температуры несколькими людьми по краям рамы, а работа на открытом воздухе в любую погоду позволяет избежать помех от солнечного света и дождя.

·Поиск и спасение пожарных: проникает в густой дым, чтобы обнаружить пострадавших; Короткое расстояние фокусировки поддерживает поиск в замкнутом пространстве, а режим дальнего действия сканирует все места возгорания.

IV. Отличительные преимущества от продуктов конкурентов

По сравнению с обычными длинноволновыми инфракрасными объективами 13 мм F1,4/F1,8 с тем же фокусным расстоянием этот продукт имеет следующие ключевые отличия:

·Удвоенная светопроницаемость для более высокой чувствительности к низкотемпературным источникам тепла;

·Встроенная защита передней линзы IP67, которая упрощает структурную конструкцию всего оборудования;

·Меньшие искажения и более высокая относительная освещенность по краям для превосходной надежности в сценариях профессионального измерения температуры;

·Стабильная производительность во всем диапазоне температур от -40 до 80℃ с более высокой адаптируемостью к экстремальным условиям.

Наш объектив Starlight можно установить в веб-камеру умного дома, камеру искусственного интеллекта.

13 мм F1.0 M22 12 мкм HD-объектив Длинноволновая инфракрасная тепловизионная линза Объектив Starlight для мониторинга безопасности, стандартный объектив с резьбовым интерфейсом M12, со структурой 2,0 F/NO, 6G, более легкий, с высокой экономической эффективностью! Если вы заинтересованы в нашей стандартной линзе Starlight, вы можете проконсультироваться с нами сейчас, мы ответим вам вовремя!

Продукт имеет следующие специфические характеристики:

1. Особенности продукта: Изготовлены полностью из пластика, обеспечивая при этом качество продукции, мы можем предложить клиентам более низкую покупную цену.

2. Преимущества продукта: Большой угол, небольшой размер, Широкий диапазон глубины резкости.

Мы с нетерпением ждем вашей покупки и надеемся предоставить вам лучший опыт сотрудничества и более глубокое деловое сотрудничество.
