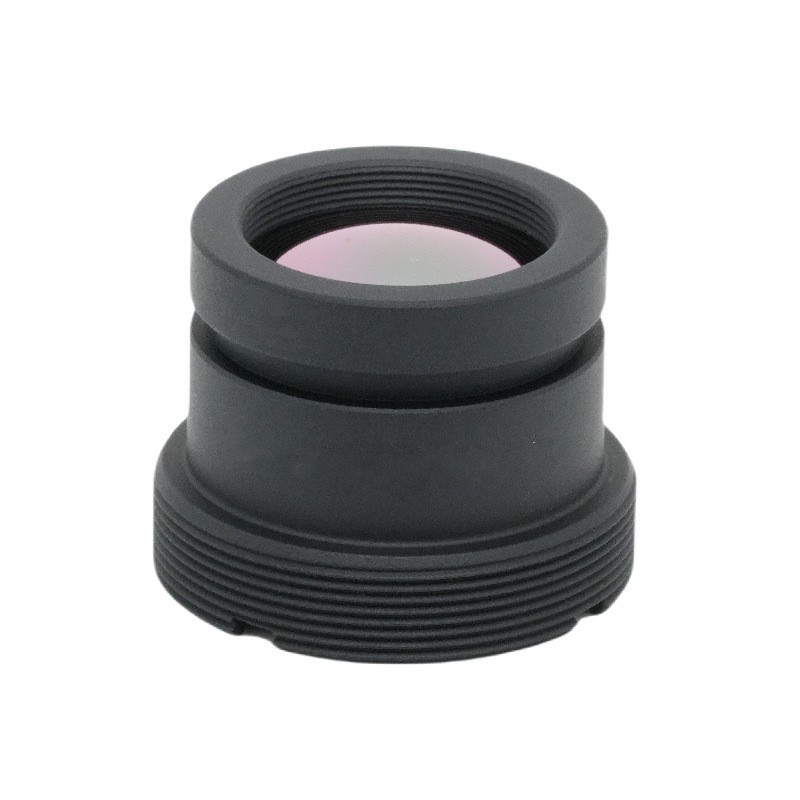

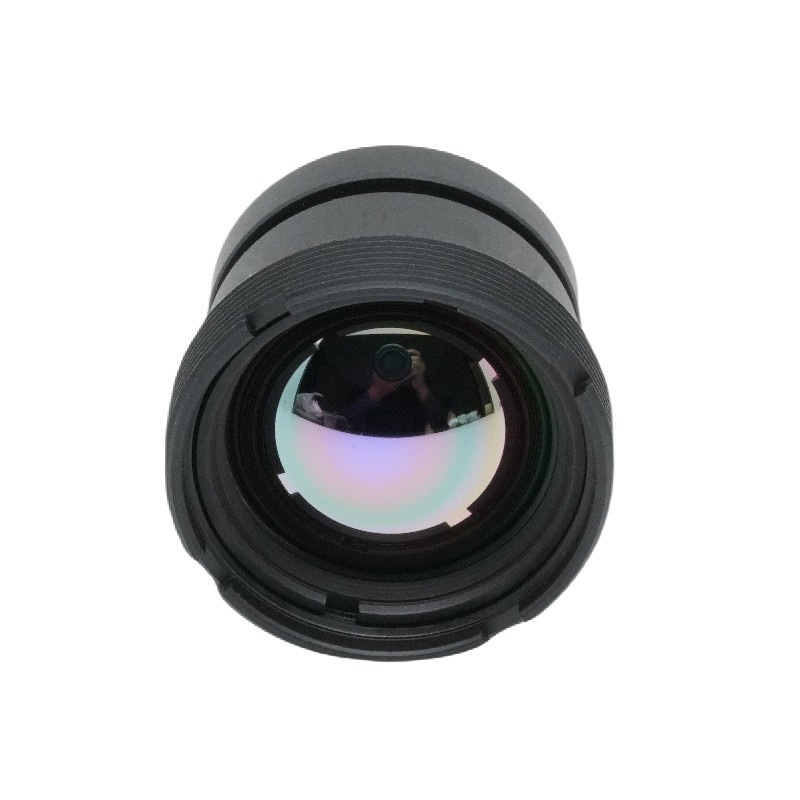

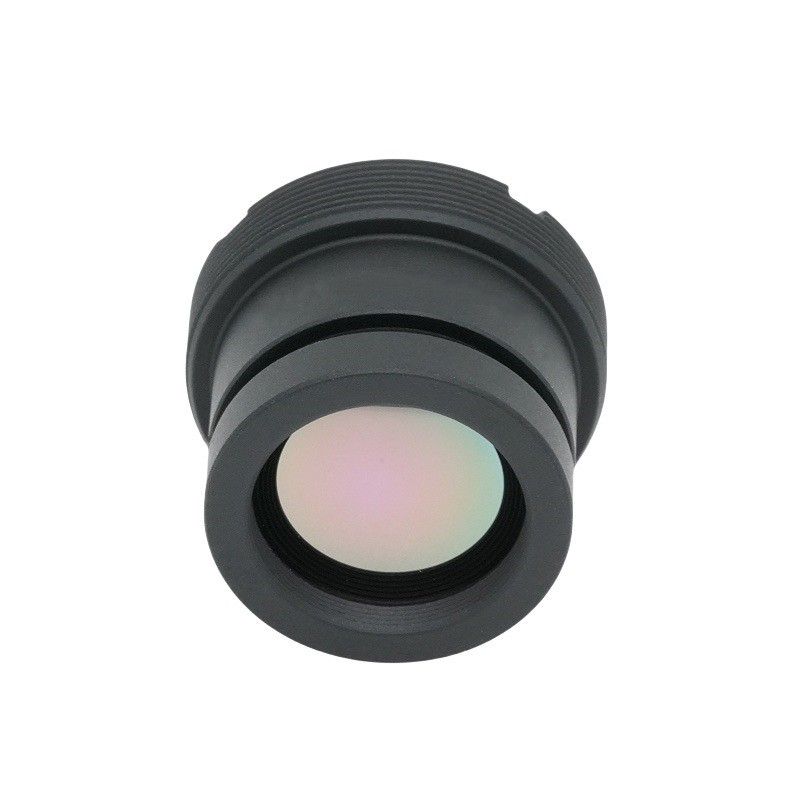

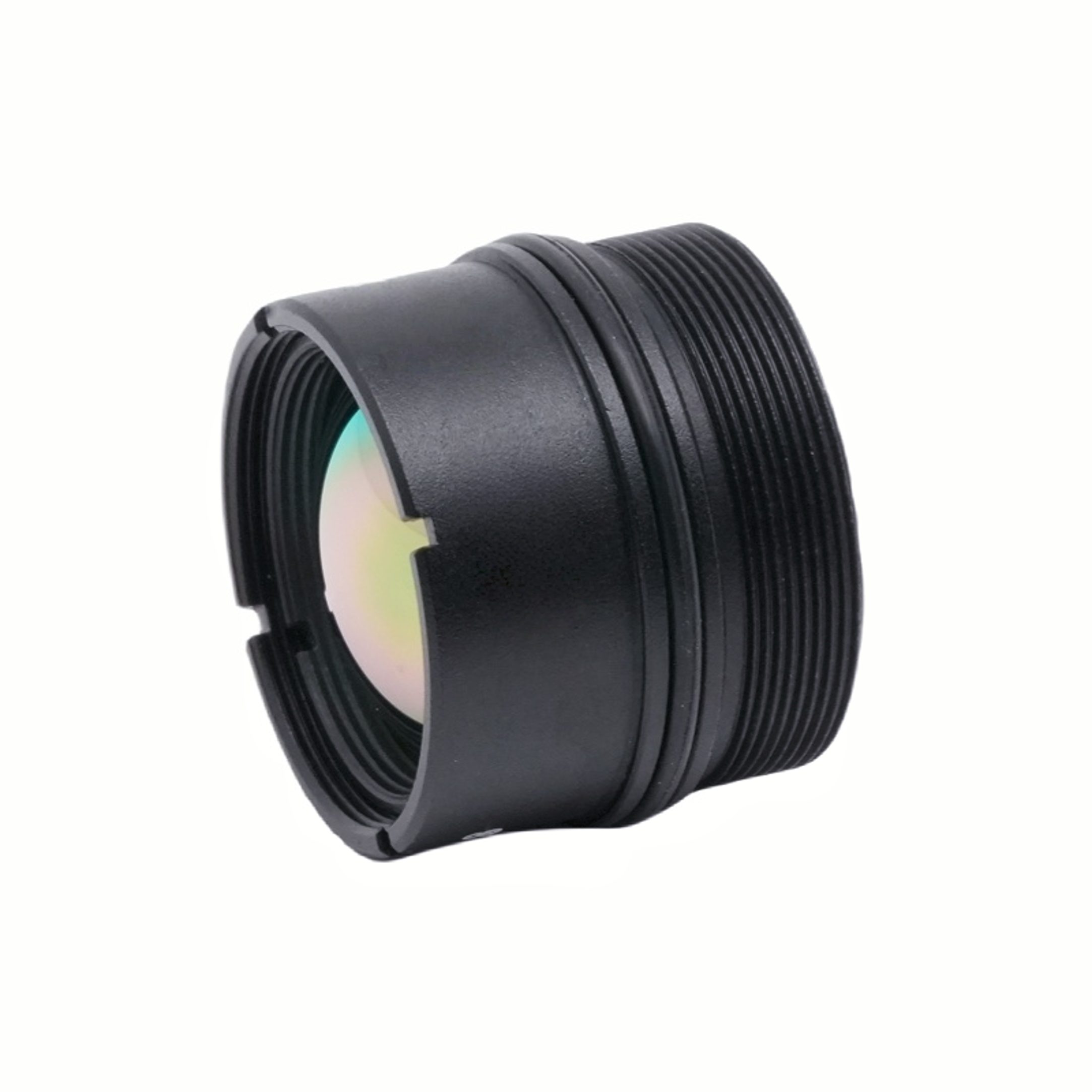

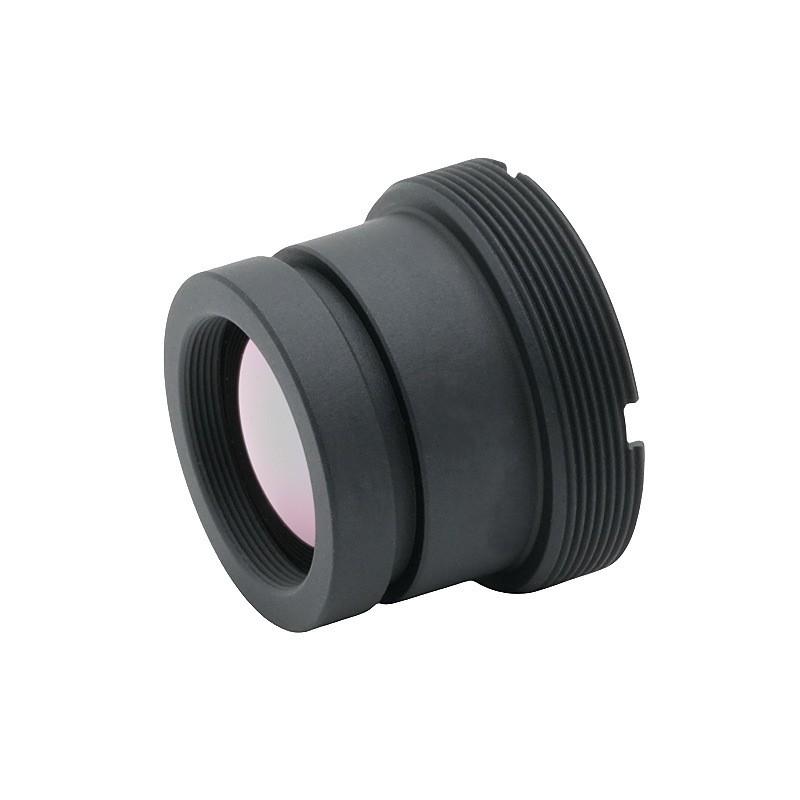

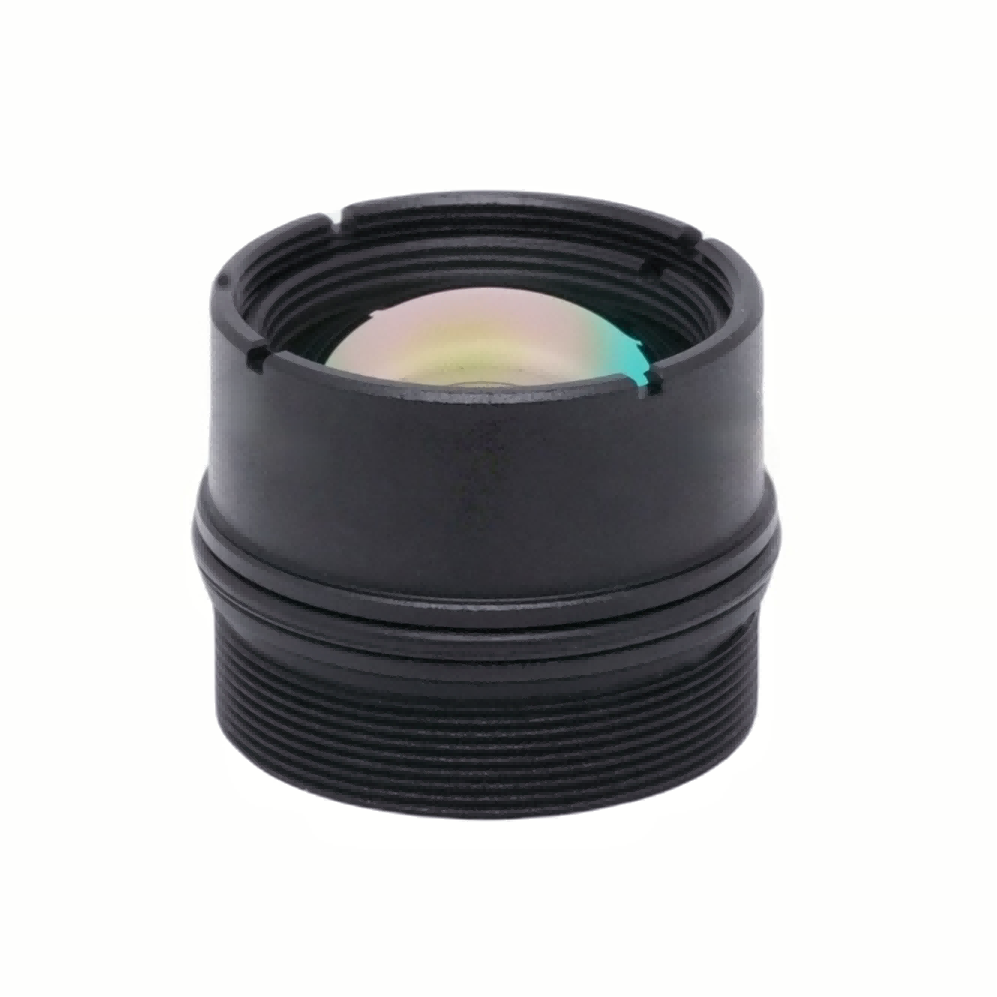

Инфракрасная тепловая линза с фокусным расстоянием 13 мм

Краткое описание продукта

ПроизводительБОШИ ОптическийЭта неохлаждаемая тепловизионная линза с фокусным расстоянием 13 мм и диафрагмой F1.0 оптимизирована для длинноволнового инфракрасного диапазона 8–12 мкм. ЭтотТепловизионный объективидеально сочетается с детекторами с разрешением 640×512 и размером пикселя 12 мкм. Благодаря большой диафрагме F1.0 объектив улавливает слабое инфракрасное излучение, обеспечивая четкое тепловое изображение в сценах с низкой контрастностью. Его передний оптический элемент достигает степени защиты IP67, а открытые поверхности покрыты прочным AR-покрытием, обеспечивающим стабильную работу в сложных внешних условиях. Фокус охватывает расстояние от 1 метра до бесконечности, а рабочая температура варьируется от -40 ℃ до +80 ℃. Компактное крепление M20×0,5 обеспечивает удобную сборку. BOSHI Optical Technology выполняет строгую оптическую калибровку, чтобы гарантировать стабильное и стабильное оптическое качество для массовой интеграции тепловизионных устройств.

Подробное описание продукта

Параметр

1. Фокусное расстояние и диафрагма. Этот неохлаждаемый тепловизионный объектив имеет фиксированное фокусное расстояние 13 мм и сверхбыструю диафрагму F1.0. Структура с большой апертурой максимизирует поглощение инфракрасных фотонов, что приводит к заметному улучшению соотношения сигнал/шум для согласованных тепловых датчиков и закладывает основу для получения высококачественного теплового изображения.

2. Рабочий спектр: он работает в диапазоне LWIR 8–12 мкм, который действует как основное окно передачи атмосферы для пассивного теплового обнаружения, обеспечивая надежный сбор теплового сигнала в большинстве условий работы на открытом воздухе.

3. Совместимость с детекторами: объектив предназначен для детекторов с разрешением 640×512, оснащенных пикселями 12 мкм. Он обеспечивает диагональное поле зрения 40,7°, горизонтальное поле зрения 32,6° и вертикальное поле зрения 26,3° и удовлетворяет требованиям наблюдения на средних дистанциях.

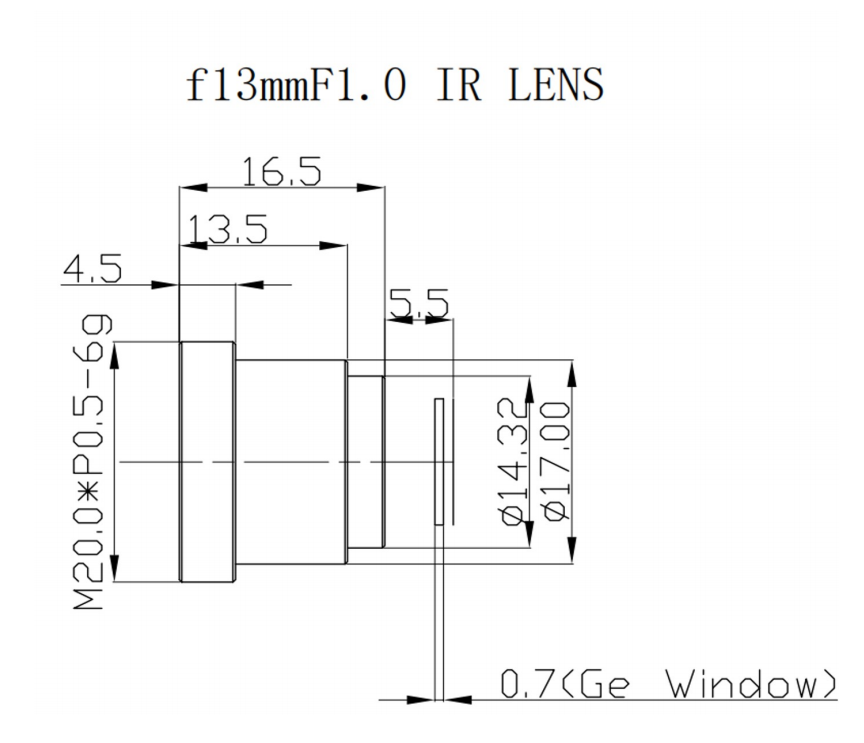

4. Механические и экологические характеристики. Для простой и надежной сборки используется крепление M20×0,5. Передний оптический компонент обеспечивает степень защиты IP67. Рабочая температура варьируется от -40 ℃ до +80 ℃, поэтому он адаптируется к чрезвычайно холодным и жарким наружным условиям. Диапазон фокусировки простирается от 1 метра до бесконечности и поддерживает обнаружение тепловых целей как на близком, так и на дальнем расстоянии.

5. Оптический индекс: общий коэффициент пропускания достигает не менее 86%, относительная освещенность не менее 75%. Искажение контролируется в пределах ≤‑1,5%. Антибликовое покрытие наносится на открытые оптические поверхности, чтобы уменьшить потери на отражение от поверхности. Все индикаторы параметров строго проверяются компанией BOSHI Optical Technology на предмет соответствия серийной продукции.

Преимущества производительности

1. Выдающаяся тепловая чувствительность при слабом освещении. Объектив F1.0 LWIR собирает значительно больше инфракрасной энергии по сравнению с инфракрасными объективами с меньшим значением диафрагмы. Такая возможность повышает четкость изображения при выполнении задач обнаружения на большом расстоянии и обеспечивает надежную работу изображения в условиях низкоконтрастных тепловизионных сцен.

2. Благоприятная оптическая однородность. Высокая относительная освещенность обеспечивает равномерную яркость по всему кадру и позволяет избежать явления темных углов. Низкое искажение сохраняет реальные геометрические особенности целей и создает надежную основу изображения для измерения и распознавания целей.

3. Высокая эффективность использования спектра. Просветляющее покрытие плюс общий коэффициент пропускания ≥86% максимально снижают потери инфракрасной энергии. Он может полностью раскрыть потенциал производительности соответствующих неохлаждаемых инфракрасных детекторов и в полной мере использовать аппаратные возможности тепловизионной линзы.

4. Мощная адаптация к окружающей среде. Водонепроницаемая и пыленепроницаемая конструкция передней линзы IP67 устраняет необходимость в дополнительных внешних защитных окнах для многих сценариев установки. Широкий диапазон рабочих температур предотвращает расфокусировку и дрейф производительности при резком изменении температуры окружающей среды. BOSHI Optical Technology проводит несколько этапов проверки экологической безопасности этого продукта.

5. Удобная компактная интеграция. Стандартное крепление M20×0,5 обеспечивает бесшовную установку в миниатюрные тепловизионные камеры, разработанные разработчиками совместных систем. Общая конструкция компактна и экономит место для размещения тепловизионного оборудования.

Области применения

1. Пограничная безопасность и наблюдение за периметром. Неохлаждаемая тепловая линза поддерживает круглосуточный тепловой мониторинг на открытом воздухе. Он фиксирует тепловые сигнатуры вторгшихся объектов днем ​​и ночью и помогает обнаруживать вторжения по периметру объектов безопасности.

2. Промышленное профилактическое обслуживание. ЭтотТепловизионный объективулавливает тепловые сигналы перегрева от энергетического оборудования, механических объектов и трубопроводов. Оно помогает операторам обнаруживать скрытые неисправности, связанные с перегревом, до выхода оборудования из строя, а также поддерживает проверку состояния промышленного оборудования.

3. Автомобильное тепловидение. Он служит для вторичного рынка инфракрасных систем помощи при вождении с ночным видением. Спектральный отклик 8–12 мкм помогает системам автомобиля обнаруживать дорожные препятствия и живые цели в ночное время или в условиях плохой видимости.

4. Беспилотные системы. Он работает в качестве тепловой полезной нагрузки, устанавливаемой на небольшие БПЛА и беспилотные наземные транспортные средства. Он предоставляет данные тепловидения для поисково-спасательных операций, полевого патрулирования и задач по восприятию ситуации.

5. Предупреждение пожаров и мониторинг лесов. LWIR-линза выявляет ранние скрытые источники тепла внутри лесных массивов. Он поддерживает раннее предупреждение о рисках лесных пожаров до появления открытого огня.

6. Энергоаудит здания. Проводит тепловое обследование строительных конструкций. Пользователи могут определить место потери тепла, места утечки воздуха и дефекты изоляции с помощью тепловизионных изображений, чтобы провести энергосберегающую реконструкцию здания.

7. Морское наблюдение. Он обеспечивает обнаружение морских целей днем ​​и ночью в условиях тумана на море. Он обеспечивает стабильное тепловизионное изображение для задач морского мониторинга.
