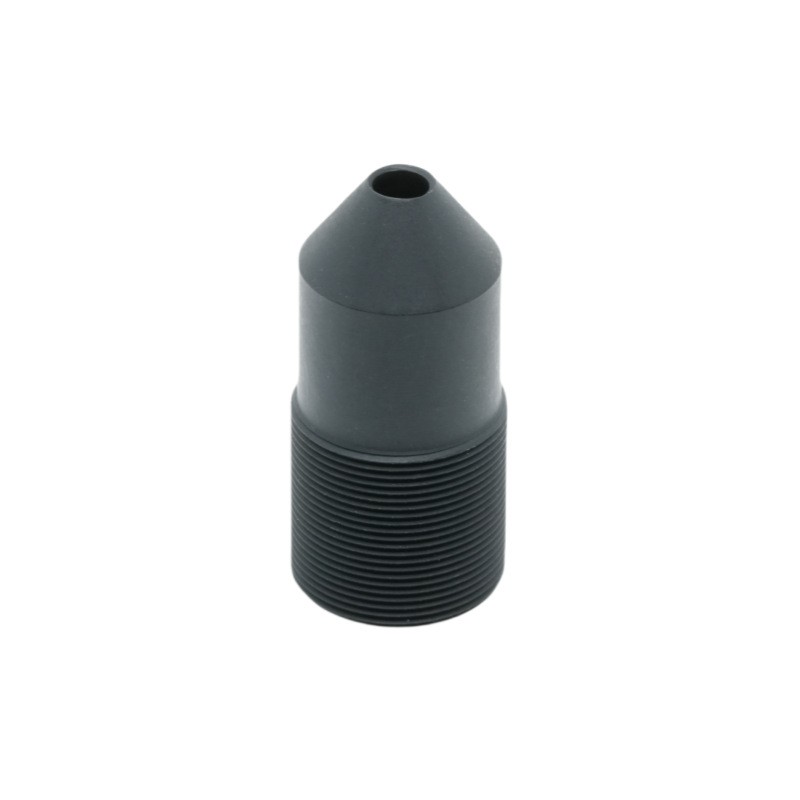

Коническая коническая линза 16 мм

Краткое описание продукта:

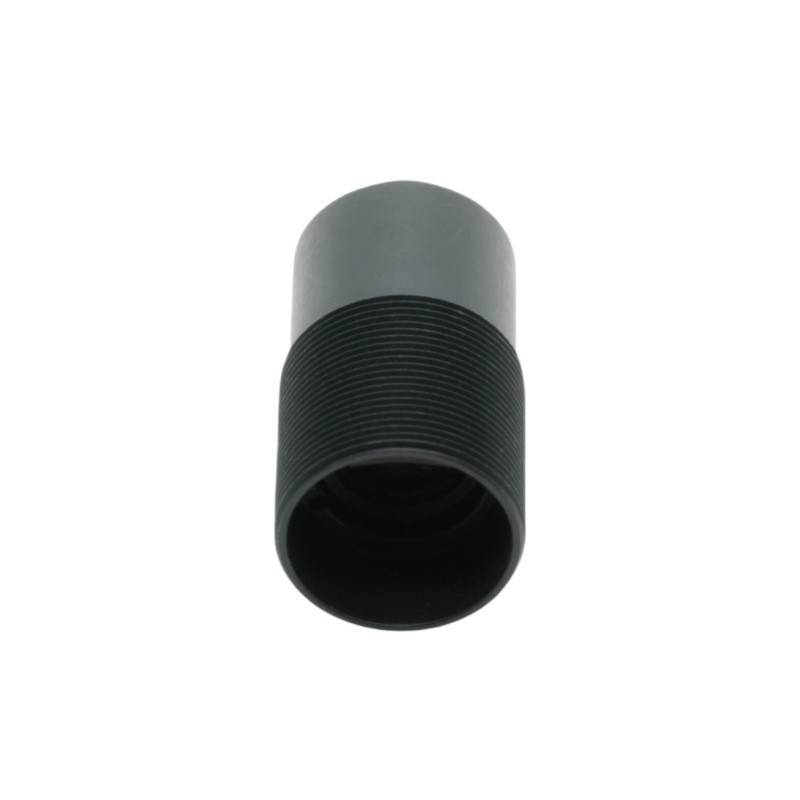

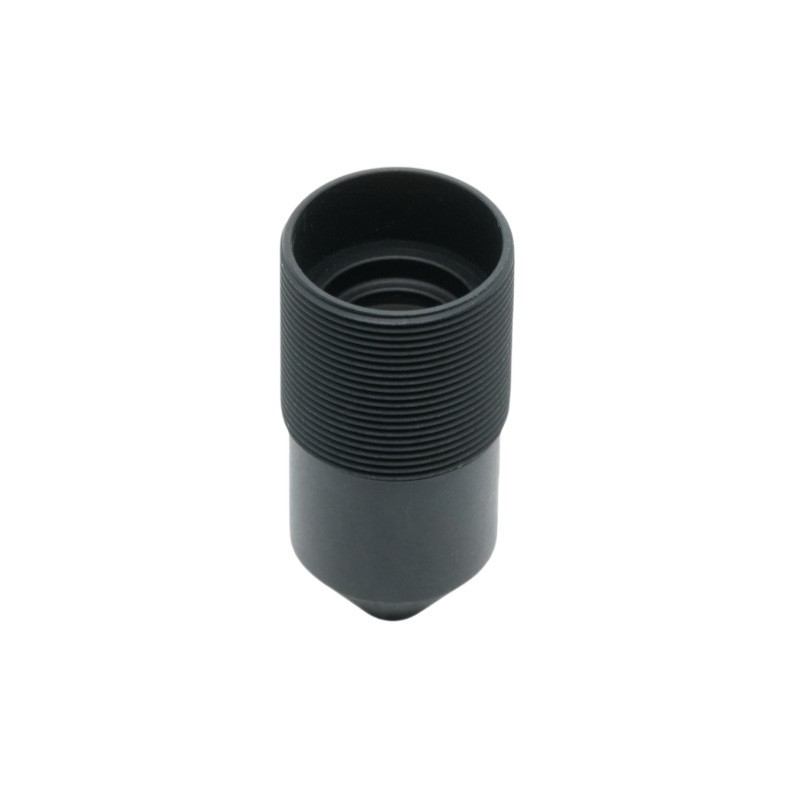

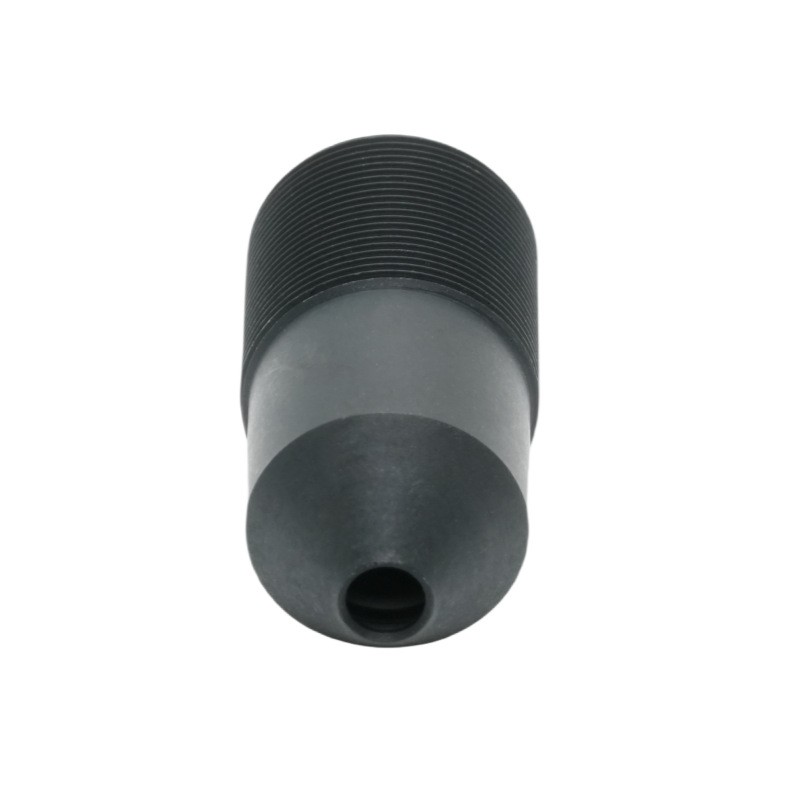

PL-1645F-M12 от BOSHI Optical Technology — это компактный объектив с фиксированным фокусным расстоянием и диафрагмой F4,5, фокусным расстоянием 16 мм, разработанный специально для сенсоров формата 1/2 дюйма. Этот объектив с креплением M12, состоящий из 4 стеклянных элементов, обеспечивает поле обзора по диагонали 28,3° и поддерживает максимальный круг изображения Ø8,5 мм, что делает его идеальным для фотокамер формата 1/2 дюйма и меньше. в системах машинного зрения с ограниченным пространством. Благодаря механическому заднему фокусному расстоянию 3,65 мм и общей длине дорожки всего 28,65 мм, PL-1645F-M12 легко интегрируется в модули камер на уровне платы для промышленного контроля, биометрической идентификации и встроенных приложений обработки изображений. Оптическая технология BOSHI оптимизировала этот объектив 16 мм F4,5 для обеспечения превосходного освещения по всему кадру, обеспечив относительную освещенность 95 % и сверхнизкие телевизионные искажения (-0,25 %), гарантируя точное воспроизведение изображения даже в высококонтрастных сценах. Угол главного луча строго контролируется и не превышает 8°, что сводит к минимуму виньетирование и сдвиг цвета при использовании современных КМОП-сенсоров. Независимо от того, используется ли эта линза с сенсором 1/2 дюйма в автоматизации производства, в устройствах для считывания штрих-кодов в логистике или в медицинских устройствах визуализации, она обеспечивает сбалансированное сочетание разрешения, компактности и экономической эффективности. Доверьтесь оптической технологии BOSHI, чтобы обеспечить надежные оптические характеристики для вашего продукта машинного зрения следующего поколения, а PL-1645F-M12 устанавливает эталон точности в категории линз M12.

Подробное описание продукта:

1. Подробный параметр

Фокусное расстояние (EFL):16 мм ±5% — Обеспечивает умеренную телефото перспективу, идеально подходящую для распознавания объектов на рабочих расстояниях от 100 мм до 2000 мм.

Диафрагма (F/NO):F4,5 ±5% — балансирует светопропускание и глубину резкости, подходит для использования в помещении и при хорошем освещении на открытом воздухе без ущерба для разрешения.

Оптическая конструкция:4G (цельностеклянные элементы) — обеспечивает термическую стабильность, высокий коэффициент пропускания и устойчивость к воздействию окружающей среды по сравнению с гибридными конструкциями из пластика и стекла.

Круг изображения:Максимальный диаметр 8,5 мм — полностью покрывает датчики 1/2 дюйма (диагональ ~ 8 мм) и обратно совместим с форматами 1/2,3 дюйма и 1/3 дюйма.

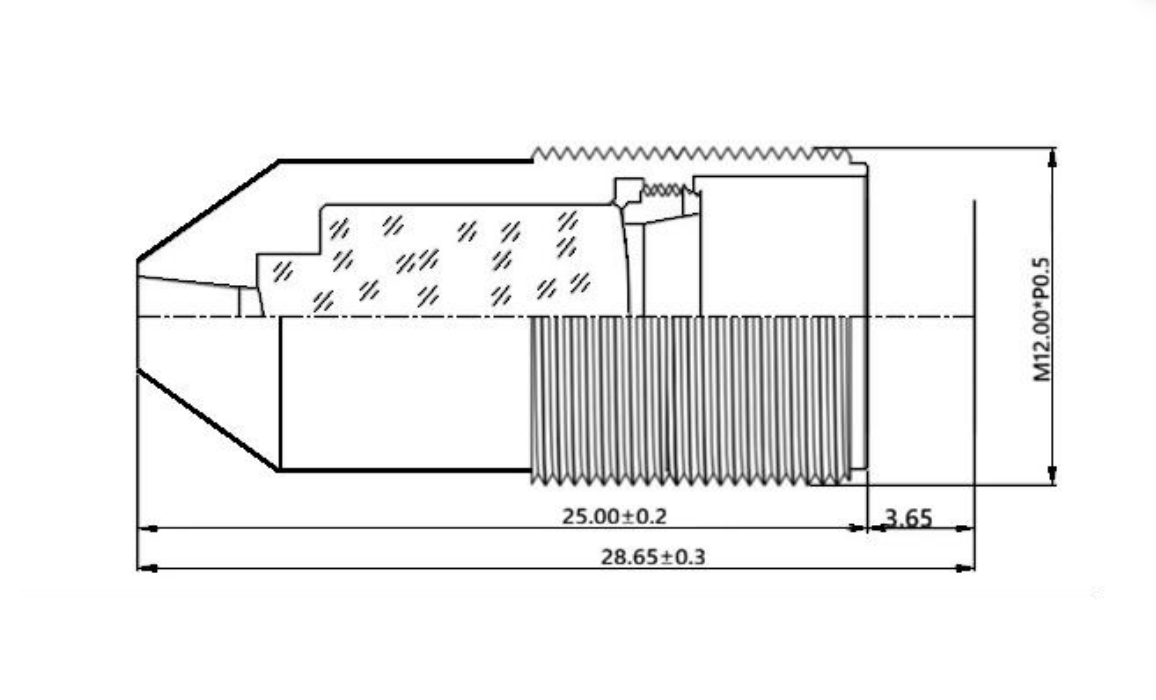

Механическое заднее фокусное расстояние:3,65 мм ±0,2 — обеспечивает простую интеграцию со стандартными сенсорными платами M12 и дополнительными держателями ИК-фильтров.

Общая длина трека:28,65 мм ±0,3 — сверхкомпактный профиль для миниатюрных камер в дронах, портативных устройствах и узлах наблюдения.

Телевизионные искажения:-0,25% — Почти невидимое бочкообразное искажение, критично важное для измерений и приложений оптического распознавания символов.

Относительное освещение:95,0% — Исключительная однородность, уменьшающая необходимость коррекции плоского поля при постобработке.

CRA (главный угол луча):<8° — соответствует матрице микролинз большинства датчиков Sony, ON Semi и OmniVision 1/2 дюйма, предотвращая затенение цвета.

Устанавливать:M12×P0,5 — резьба отраслевого стандарта для быстрой взаимозаменяемости и активного выравнивания.

2. Преимущества производительности

Высокая однородность и низкий уровень искажений: относительная освещенность 95 % и искажение -0,25 % гарантируют, что объектив с фокусным расстоянием 16 мм и диафрагмой F4,5 создает геометрически точные изображения с минимальным спадом, что снижает затраты на алгоритмическую коррекцию в конвейерах машинного зрения.

Оптимизированный CRA для современных датчиков. Благодаря углу главного луча менее 8° эта сенсорная линза диаметром 1/2 дюйма устраняет периферийные цветовые артефакты, обеспечивая стабильный баланс белого и точность цветопередачи по всему полю — важнейшее преимущество для распознавания лиц и сортировки по цвету.

Цельностеклянная прочность: конструкция 4G устойчива к смещению фокуса из-за колебаний температуры (от -20°C до +70°C), что делает промышленный объектив с креплением M12 надежным в заводских цехах, уличных киосках и вспомогательных автомобильных камерах.

Компактная механическая конструкция: при длине всего 28,65 мм он помещается в тонкие корпуса, а BFL толщиной 3,65 мм обеспечивает достаточно места для защитного стекла или стеков фильтров, упрощая механическую конструкцию для системных интеграторов.

Совместимость по принципу Plug-and-Play. Резьба M12 и стандартное заднее фокусное расстояние позволяют осуществлять прямую замену существующих объективов без механического изменения конструкции, что сокращает время вывода на рынок OEM-производителей камер.

3. Домен приложения

Промышленное машинное зрение: Конфигурация 16 мм F4,5 превосходно справляется с обнаружением дефектов на производственных линиях (например, проверка печатных плат, анализ царапин на поверхности), где умеренное увеличение и низкий уровень искажений имеют первостепенное значение.

Биометрия и контроль доступа: Сенсорная линза 1/2 дюйма обеспечивает четкую радужную оболочку и черты лица на рабочем расстоянии 30–50 см, а CRA <8° обеспечивает совместимость с датчиками NIR для активного ИК-подсветки.

Логистика и считывание штрих-кодов: угол обзора 28,3° и высокая относительная освещенность обеспечивают надежное декодирование 1D/2D-кодов на упаковках разных размеров, даже при неравномерном освещении.

Встроенные OEM-системы: объектив с креплением M12 предлагает проверенный форм-фактор для массового производства, от предотвращения препятствий дронами до медицинской эндоскопии, а оптическая технология BOSHI обеспечивает полную оптическую и механическую документацию для быстрой интеграции.

Интеллектуальный мониторинг розничной торговли и полок: профиль с низким уровнем искажений обеспечивает точную оценку размеров продукта и соблюдение планограммы, а компактный корпус подходит для малозаметных камер, устанавливаемых на потолке или на краю полки.
