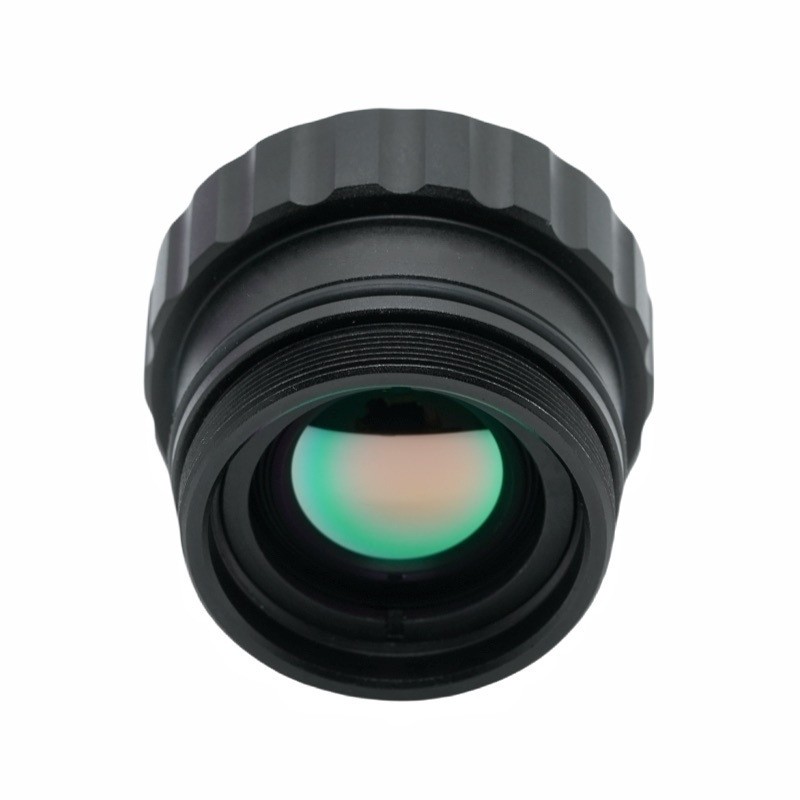

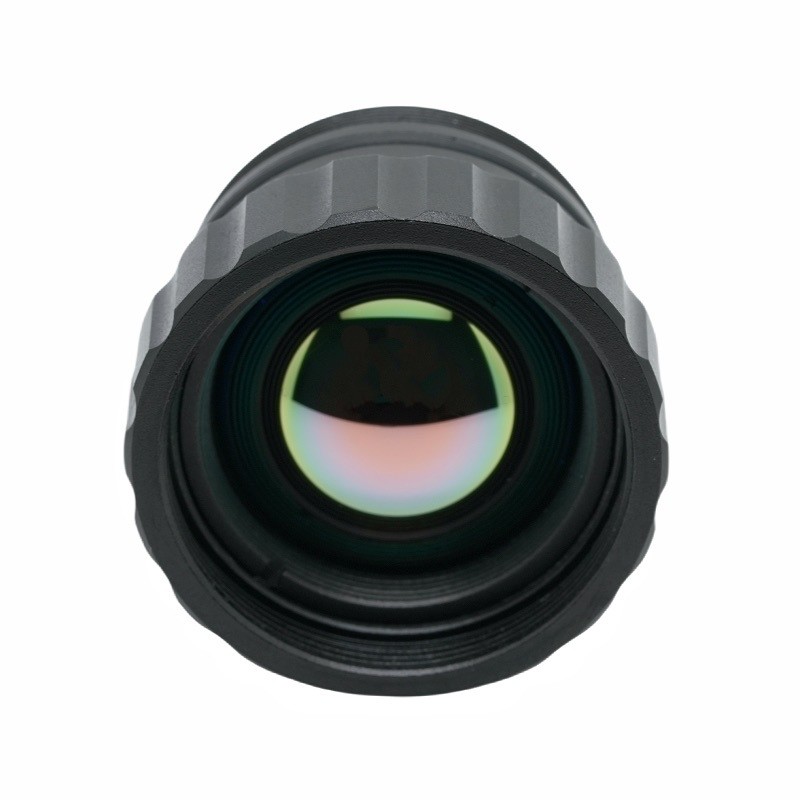

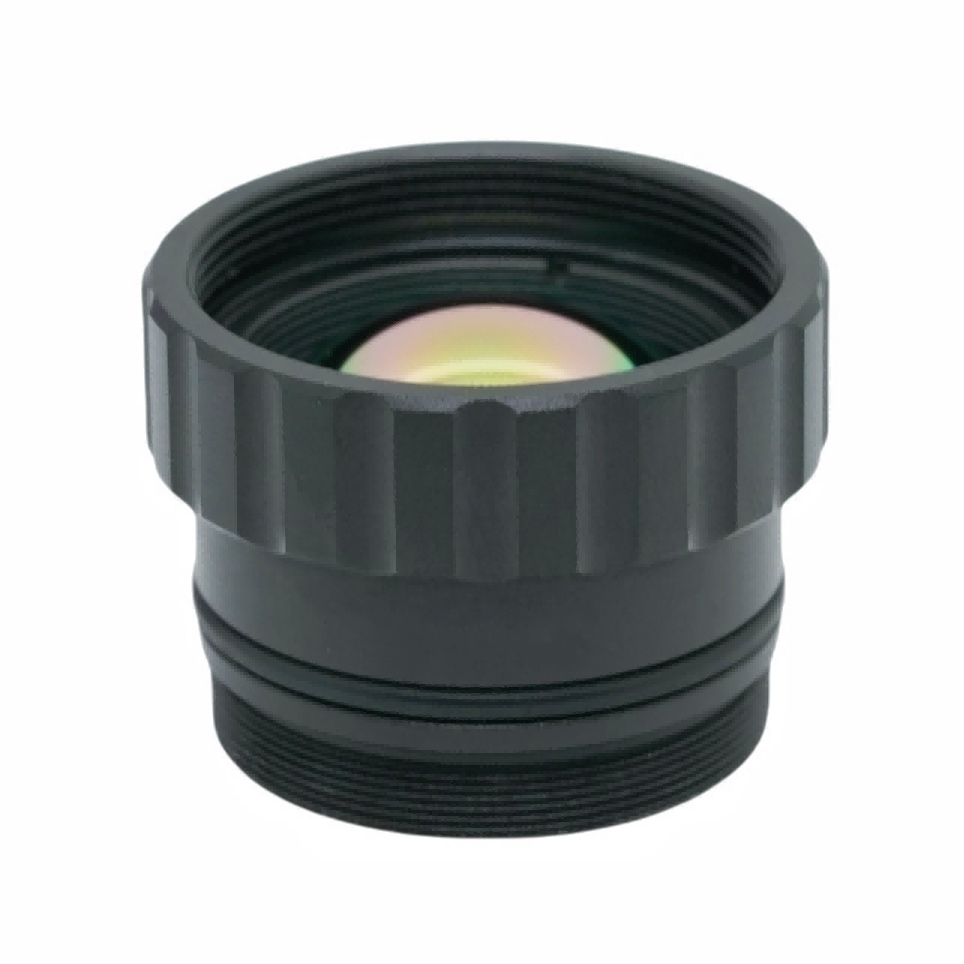

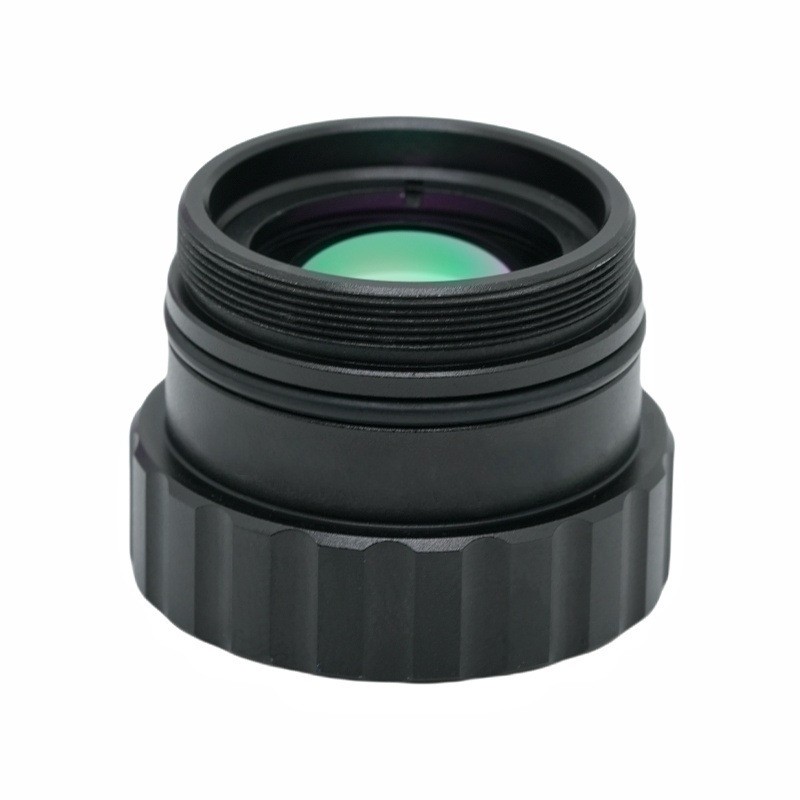

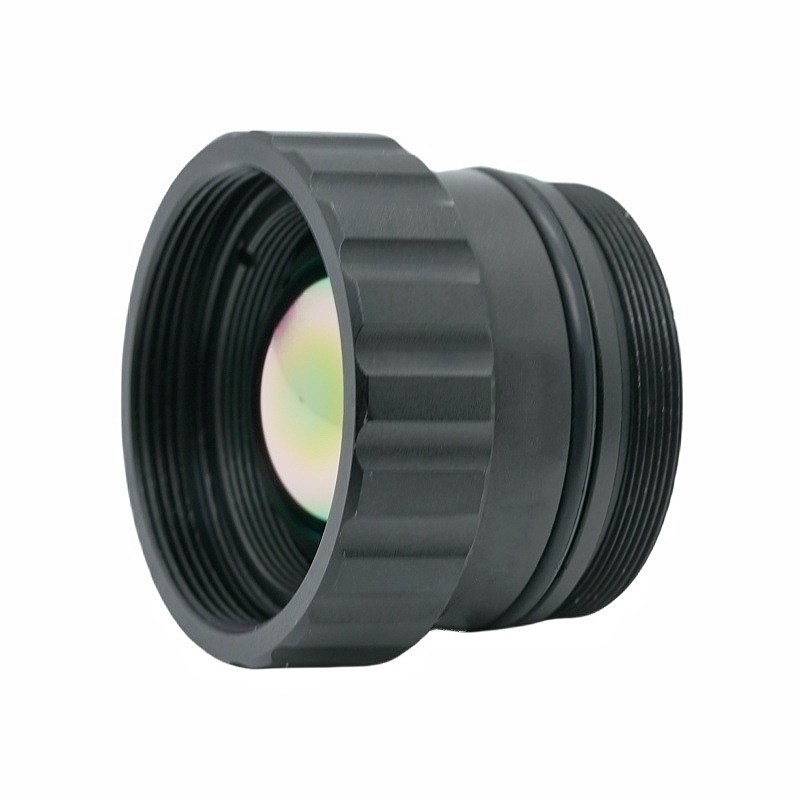

Описание продуктаОбъектив AR 19 мм F1.0 M22 12 мкм Длинноволновая инфракрасная тепловизионная линза
БОШИ ОБЪЕКТИВ является ведущим китайским производителем, поставщиком и экспортером стандартных объективов M12. Придерживаясь стремления к идеальному качеству продукции, наши стандартные объективы M12 остались довольны многими клиентами. Экстремальный дизайн, качественное сырье, высокая производительность и конкурентоспособная цена — это то, чего хочет каждый клиент, и это также то, что мы можем вам предложить. Мы предоставим вам лучшее послепродажное обслуживание и своевременную доставку.

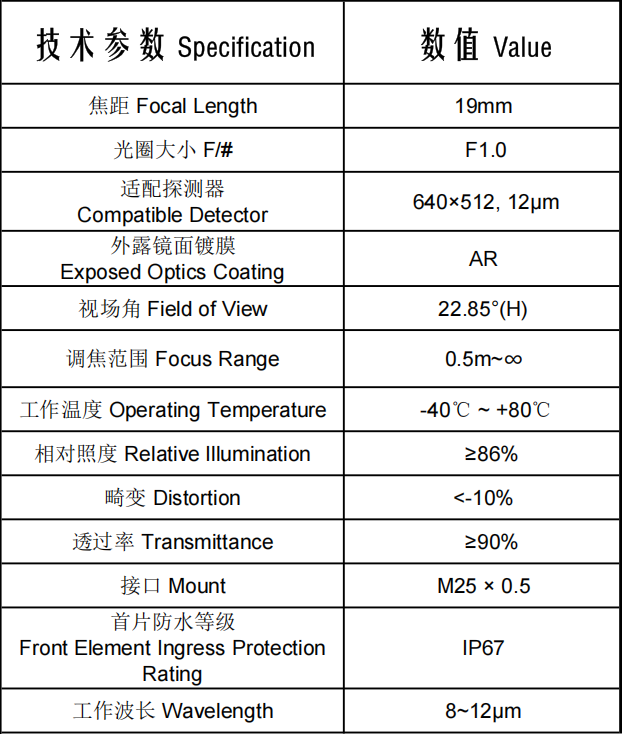

I. Детальная интерпретация основных параметров

1. Подробная разбивка параметров

1. Фокусное расстояние 19 мм, сверхбольшая диафрагма F1.0.

F1.0 — это редкая большая апертура среди объективов LWIR, обеспечивающая гораздо более высокий световой поток, чем обычные модели F1.4/F1.8, и значительно улучшающая соотношение сигнал/шум для низкотемпературных источников слабого тепла.

Фокусное расстояние 19 мм сужает поле зрения и увеличивает удаленные цели, предназначено для точного измерения температуры на больших расстояниях и наблюдения, требующих четкого распознавания деталей.

2. Рабочая длина волны: 8~12 мкм.

Стандартное атмосферное окно пропускания длинноволнового инфракрасного излучения, совместимое с неохлаждаемыми сердечниками тепловизионных камер на основе оксида ванадия для тепловидения и измерения температуры человеческих тел, электрооборудования и машин.

3. Совместимый детектор: 640×512, шаг пикселя 12 мкм.

Совместим с основными промышленными неохлаждаемыми инфракрасными ядрами от Guide, Hikvision, Dahua, Dali и других производителей. Шаг пикселя 12 мкм обеспечивает баланс между разрешением изображения и общей стоимостью оборудования.

4. Горизонтальное поле зрения: 22,85°

Узкое поле зрения: цели кажутся крупнее на равных расстояниях наблюдения, издалека обнаруживаются тонкие тепловые детали. Оптимизирован для мониторинга на больших расстояниях с фиксированной точкой, а не для панорамного покрытия большой площади.

5. Диапазон фокусировки: 0,5 м ~ ∞

Сверхкороткое минимальное расстояние фокусировки (0,5 м) позволяет проверять мелкие компоненты крупным планом, а фокусировка на бесконечность поддерживает патрулирование на больших расстояниях, охватывая как тепловые испытания микрокомпонентов, так и дистанционный контроль большой площади с помощью одной линзы.

2. Основные показатели качества изображения

1. Антибликовое покрытие AR на открытой оптике + коэффициент пропускания ≥90%

Специальное антибликовое покрытие, оптимизированное для диапазона 8–12 мкм. Полноволновой коэффициент пропускания ≥90% превосходит средний показатель по отрасли на 70–85%, обеспечивая максимальный захват инфракрасной энергии для обнаружения слабых тепловых пятен, с минимальными бликами и призрачными изображениями при интенсивном освещении.

2. Относительная освещенность ≥86%

Углы изображения сохраняют 86% центральной яркости с незначительным падением яркости по краям. Однородная рамка исключает ошибки измерения температуры по краям и позволяет избежать всплесков шума, вызванных принудительным программным увеличением яркости периферийных областей во время сканирования большой площади.

3. Искажение <-10%

Отрицательное значение указывает на бочкообразное искажение, обычное явление для инфракрасных линз с длинным и узким полем зрения. Он жертвует небольшой геометрической линейностью ради достижения превосходного коэффициента пропускания и относительной освещенности. Этот объектив оптимизирован для определения температуры и идентификации цели, а не для высокоточного измерения размеров.

3. Экологическое и механическое проектирование

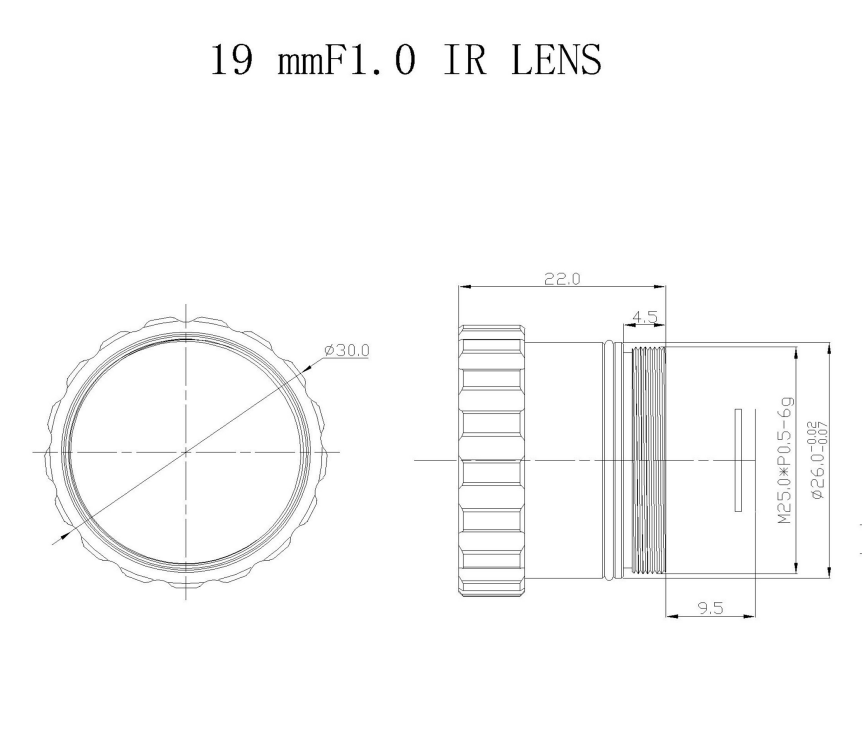

1.Крепление: М25 × 0,5

Стандартный резьбовой интерфейс, предназначенный для длиннофокусных инфракрасных объективов, обеспечивающий плавную интеграцию со всеми ядрами длинноволновых тепловизионных камер с разрешением 640 пикселей.

2. Степень защиты переднего элемента: IP67.

Встроенная пыле- и водонепроницаемая защита передней линзы. Его можно устанавливать на открытом воздухе без дополнительных защитных окон, защищая от брызг дождя и песчаных бурь, одновременно упрощая конструкцию наружных устройств.

3. Рабочая температура: -40 ℃ ~ + 80 ℃.

Сверхширокий диапазон температурной устойчивости, охватывающий холодную северную зиму, изнуряющую летнюю жару и высокие температуры в промышленных цехах. Он сохраняет стабильную фокусировку и неповрежденное покрытие без расслоения и дефокусировки при экстремальных колебаниях температуры для круглогодичной круглосуточной работы.

II. Основные преимущества производительности

Преимущество 1: Лучшая в своем классе передача инфракрасного света: большая апертура F1.0 + сверхвысокий коэффициент пропускания ≥90 %

Лишь немногие длиннофокусные инфракрасные линзы с эквивалентными характеристиками достигают коэффициента пропускания 90%. В сочетании со сверхбольшой апертурой F1.0 он обеспечивает лучшую в отрасли чувствительность для обнаружения слабых источников тепла на большом расстоянии, таких как незначительный перегрев проводов и повышение температуры скрытого оборудования, с четким изображением низкотемпературных целей.

Преимущество 2: Превосходная однородность рамы для точных показаний краевой температуры

Сверхвысокая относительная освещенность ≥86% минимизирует ослабление яркости в углах изображения. При сканировании больших массивов оборудования, например фотоэлектрических панелей и распределительных шкафов, значения температуры по краям кадра остаются постоянными без явных отклонений.

Преимущество 3: двухдиапазонная фокусировка для макросъемки и сценариев на большом расстоянии

Возможность фокусировки на расстоянии 0,5 м позволяет проводить термический осмотр печатных плат, крошечных клемм проводов и подшипников, а фокусировка на бесконечности на большом расстоянии позволяет осуществлять патрулирование на расстоянии нескольких километров. Одна линза позволяет выполнять как прецизионное тестирование микрокомпонентов, так и дистанционный контроль с фиксированной точкой.

Преимущество 4: Всепогодная надежность и стабильность в широком диапазоне температур.

Защита передней линзы IP67 в сочетании с широким диапазоном рабочих температур от -40 до +80 ℃ позволяет осуществлять прямое развертывание в суровых условиях, включая шахты, подстанции, пустыню и туннели, без риска смещения фокуса или отслаивания покрытия при экстремальных температурах.

Преимущество 5: Узкое поле зрения с длинным фокусом для увеличения деталей на большом расстоянии

По сравнению с более короткими объективами с фокусным расстоянием 13 мм, фокусное расстояние 19 мм и узкое поле зрения 22,85° обеспечивают более высокое увеличение цели на том же расстоянии, что идеально подходит для обнаружения мелких тепловых дефектов, включая поврежденные изоляторы, оборванные жилы проводов и малозаметные горячие точки оборудования издалека.

III. Целевые области применения

1. Проверка электросети (основное применение)

·Измерение температуры на больших расстояниях для линий электропередач и опор высокого напряжения: фокусное расстояние 19 мм позволяет увеличить изоляторы и соединения проводов на расстоянии тысяч метров, а высокий коэффициент пропускания F1.0 фиксирует слабые дефекты перегрева. Степень защиты IP67 и широкий диапазон температур позволяют использовать подстанции на открытом воздухе в горах.

·Обнаружение горячих точек фотоэлектрической панели: Высокая относительная освещенность гарантирует точные показания температуры по краям панели, а коэффициент пропускания ≥90% обнаруживает слабые горячие точки батареи.

·Точные тепловые испытания высоковольтных распределительных устройств и трансформаторов: минимальный фокус 0,5 м обеспечивает детальное сканирование скрытых температурных аномалий на компактных электрических компонентах.

2. Прогнозируемое техническое обслуживание точного промышленного оборудования

·Удаленный мониторинг двигателей, подшипников и металлургического оборудования: выдерживает температуру окружающей среды до +80℃ для сканирования полных производственных линий на расстоянии и предварительного оповещения о перегреве.

· Проверка электронных компонентов и аккумуляторных шкафов: макрофокусировка на расстоянии 0,5 м выявляет незначительные тепловые отклонения на печатных платах и ​​аккумуляторных элементах.

· Патруль по утечкам тепла на протяженных химических трубопроводах и резервуарах для хранения: удаленно сканирует все маршруты трубопроводов для обнаружения незначительных повреждений изоляции и точек потери тепла.

3. Наружная охрана и пограничное наблюдение на большие расстояния.

·Раннее предупреждение с фиксированной точкой по периметру нефтяных месторождений, шахт и промышленных парков: узкий угол обзора фиксируется на отдаленных холмах и пограничных стенах для обнаружения вторгающегося персонала и транспортных средств по их тепловым сигнатурам.

·Всепогодное ночное видение для пограничной и береговой обороны: устойчивость к низким температурам -40℃ подходит для холодной дикой местности, а защита IP67 обеспечивает стабильное изображение даже в дождь, снег и песчаные бури.

4. Инфракрасный мониторинг железнодорожного транспорта и транспортных средств

·Термический контроль контактных проводов высокоскоростных железных дорог на больших расстояниях: большое фокусное расстояние увеличивает воздушные кабели для обнаружения перегрева на контактных линиях и оборудовании позиционирования; передняя линза устойчива к туману и пыли в туннелях, не запотевая.

·Дистанционное тестирование температуры стальных рельсов и крепежных элементов, а также система ночного видения с дальним фокусом для бортовых систем.

5. Предотвращение лесных пожаров и мониторинг природных ресурсов.

Мониторинг лесных пожаров с помощью наземных поворотно-наклонных устройств или БПЛА: выявляет раннее тление, скрытое в лесу на расстоянии нескольких километров. Высокий коэффициент пропускания улавливает слабые низкотемпературные источники пожара, обеспечивая раннее предупреждение о лесных пожарах.

6. Аварийный осмотр спецтехники

Дистанционное тепловое наблюдение за местами пожаров, скрытый скрининг высокотемпературных опасностей на крупных складах, дистанционный тепловой мониторинг тяжелой портовой техники.

IV. Объяснение компромисса продукта (примечание об ограничениях)

Значительная бочкообразная дисторсия (<-10%) делает этот объектив непригодным для задач, требующих высокоточного измерения размеров или геометрического картографирования. Его оптическая конструкция уделяет приоритетное внимание пропусканию, однородности краев и чувствительности определения температуры на большом расстоянии и оптимизирована исключительно для сценариев теплового измерения и распознавания целей.

Наш объектив Starlight можно установить в веб-камеру умного дома, камеру искусственного интеллекта.

Объектив AR 19 мм F1.0 M22 12 мкм Длинноволновая инфракрасная тепловизионная линза Объектив Starlight для мониторинга безопасности, стандартный объектив с резьбовым интерфейсом M12, со структурой 2,0 F/NO, 6G, более легкий, с высокой экономической эффективностью! Если вы заинтересованы в нашей стандартной линзе Starlight, вы можете проконсультироваться с нами сейчас, мы ответим вам вовремя!

Продукт имеет следующие специфические характеристики:

1. Особенности продукта: Изготовлены полностью из пластика, обеспечивая при этом качество продукции, мы можем предложить клиентам более низкую покупную цену.

2. Преимущества продукта: Большой угол, небольшой размер, Широкий диапазон глубины резкости.

Мы с нетерпением ждем вашей покупки и надеемся предоставить вам лучший опыт сотрудничества и более глубокое деловое сотрудничество.
