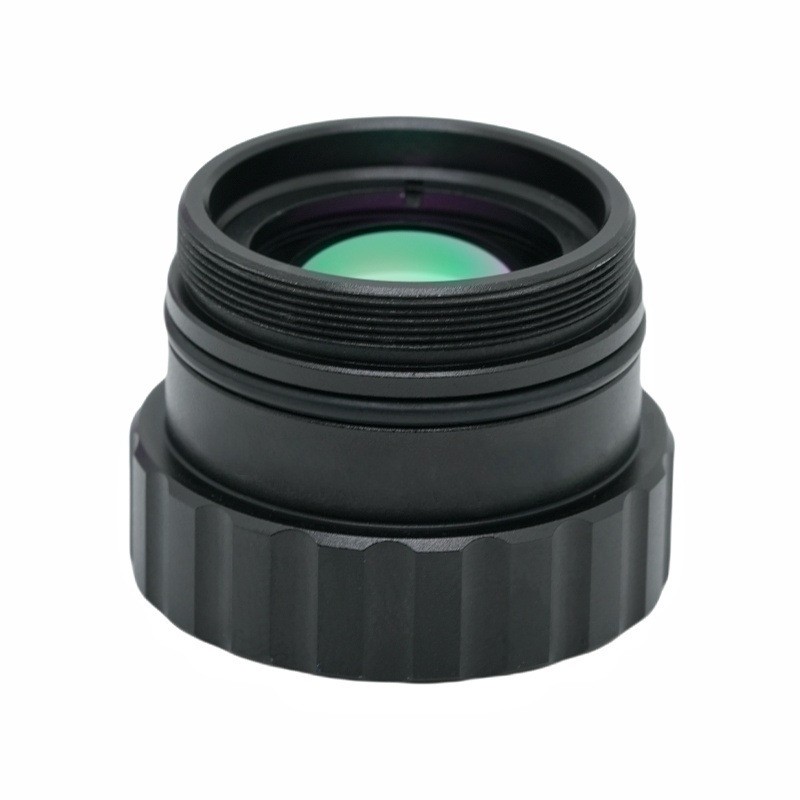

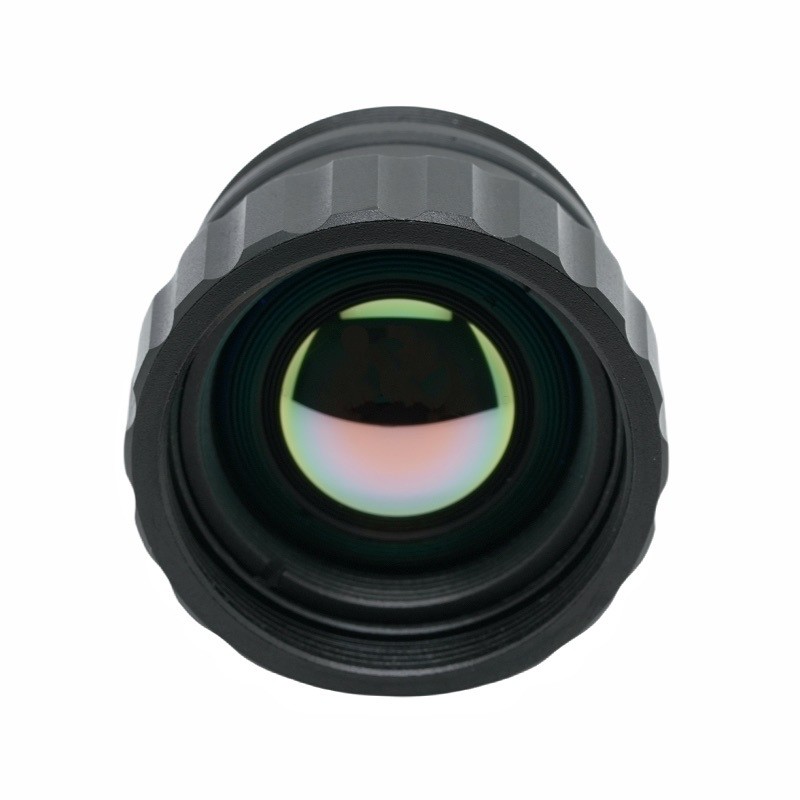

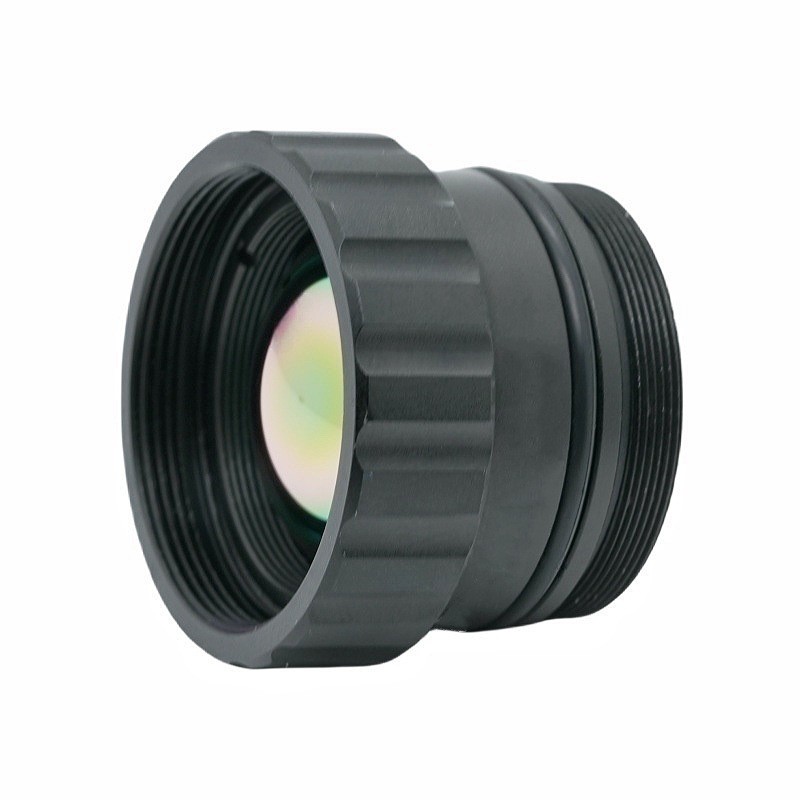

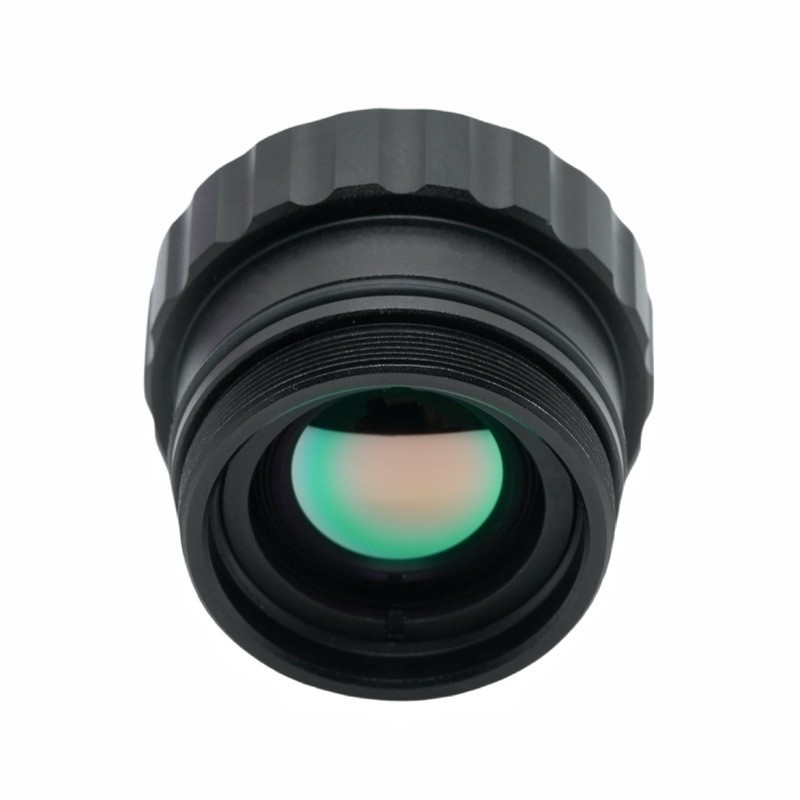

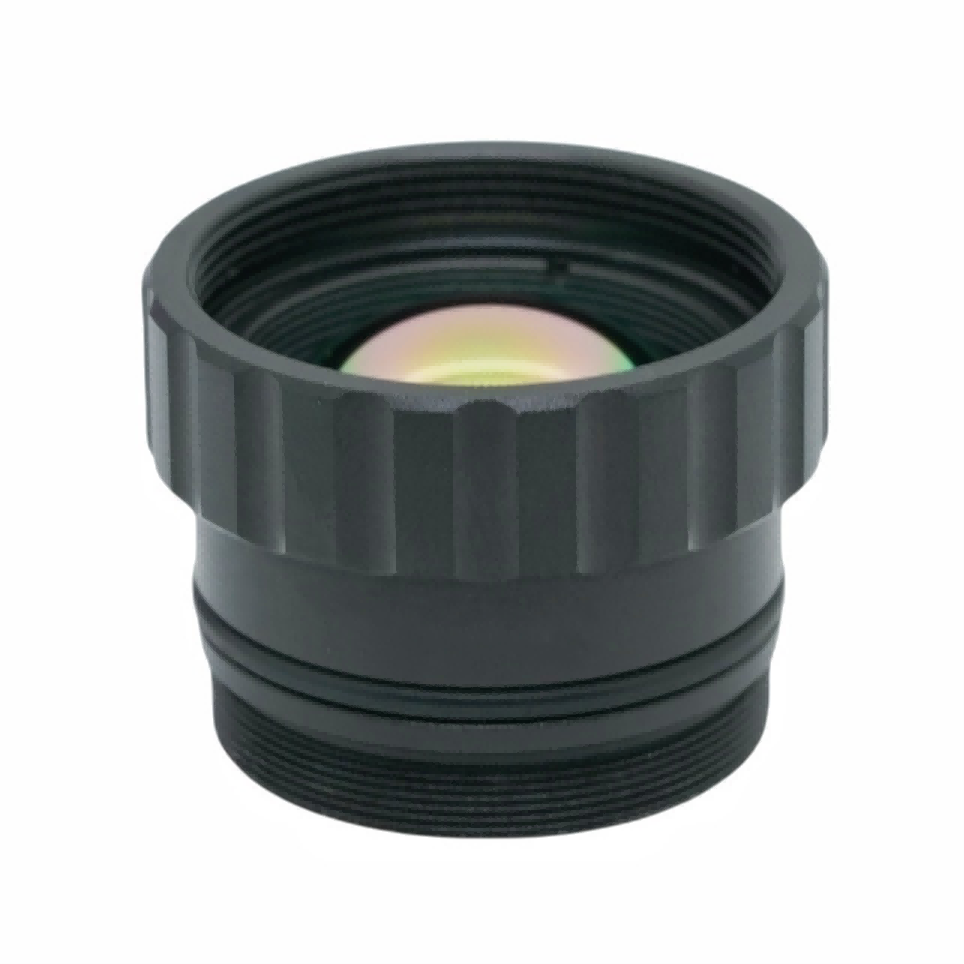

Тепловизионный объектив с фокусным расстоянием 19 мм

Краткое описание продукта

Инфракрасная тепловизионная линза F1,0 с фокусным расстоянием 19 мм, разработанная BOSHI Optical Technology, представляет собой высокопроизводительный оптический компонент, предназначенный для длинноволновых инфракрасных тепловизионных систем, работающих в диапазоне длин волн 8–12 мкм. Эта 19-миллиметровая инфракрасная линза поддерживает инфракрасные детекторы размером 640×512,12 мкм и обеспечивает прекрасный баланс между умеренным горизонтальным полем зрения и замечательной способностью собирать свет. Эта длинноволновая инфракрасная линза, изготовленная компанией BOSHI Optical Technology, наносит просветляющее покрытие на все открытые оптические поверхности и обеспечивает водонепроницаемую конструкцию переднего элемента IP67, позволяющую справляться со сложными суровыми условиями на открытом воздухе. Он имеет регулируемую фокусировку в диапазоне от 0,5 метра до бесконечности и поддерживает стабильные оптические характеристики в диапазоне от -40 ℃ до +80 ℃, обеспечивая удовлетворительный коэффициент пропускания и относительную освещенность. Он действует как надежное оптическое оборудование для промышленного мониторинга, охраны периметра, а также тепловизионных камер для измерения температуры.

Подробное описание продукта

1. Анализ параметров

Оптические характеристики:Этот 19-миллиметровый инфракрасный объектив имеет сверхбольшую апертуру F1.0, его горизонтальное поле зрения может достигать 22,85 градусов, что хорошо балансирует расстояние обнаружения и охват сцены. Его рабочая длина волны попадает в длинноволновое инфракрасное атмосферное окно 8–12 мкм, которое служит основной полосой спектра для пассивного тепловидения. Тепловизионная оптика может собирать достаточное количество инфракрасного излучения для реконструкции изображения.

Совместимость детектора:Оптическая структура оптимизирована для соответствия разрешению 640×512 вместе с инфракрасными детекторами с шагом пикселя 12 мкм. Он идеально подходит для основных сенсорных модулей с неохлаждаемыми ИК-линзами, доступных на рынке.

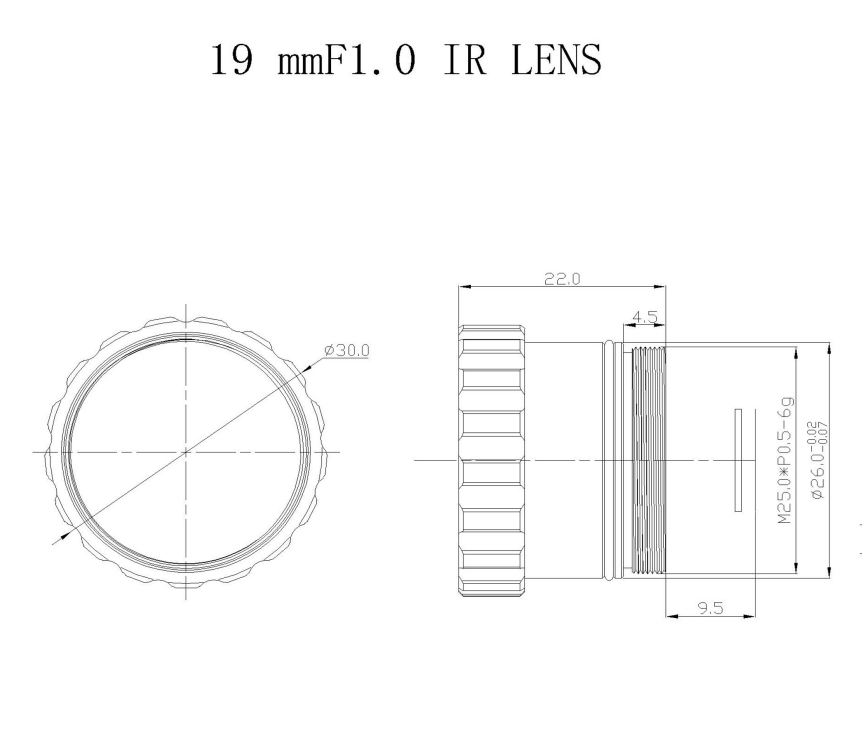

Механические и экологические параметры:Он использует стандартную структуру резьбы крепления M25×0,5 для облегчения работ по установке и сборке. Диапазон регулировки фокуса составляет от 0,5 метра до бесконечности и может удовлетворить потребности наблюдения как за объектами с близкого расстояния, так и за сценами на большом расстоянии. Диапазон рабочих температур простирается от -40 ℃ до +80 ℃, что позволяет адаптироваться к ультрахолодным и высокотемпературным рабочим средам. Передний оптический компонент имеет степень защиты IP67, что позволяет противостоять проникновению пыли и воды на открытом воздухе.

Показатели оптического качества: открытые оптические поверхности обработаны антибликовым покрытием. Общий коэффициент пропускания этой длинноволновой инфракрасной линзы может достигать не менее 90 процентов. Относительная освещенность остается выше 86 процентов. Значение искажения контролируется на уровне ниже минус 10 процентов, чтобы гарантировать качество геометрии изображения.

2. Преимущества производительности

1. Коллекция Superior Light:Структура со сверхбольшой апертурой F1.0 значительно повышает эффективность приема инфракрасных фотонов. Когда сигнал теплового излучения слабый, тепловизионные камеры, оснащенные этой 19-миллиметровой инфракрасной линзой, по-прежнему могут выдавать четкие изображения с температурным контрастом.

2. Высокая оптическая эффективность:AR Coating сотрудничает с группой производителей оптических линз, чтобы сократить потери инфракрасной энергии. Общий коэффициент пропускания остается выше 90 процентов. Относительная освещенность выше 86 процентов обеспечивает равномерную яркость изображения от центра изображения к краям и эффективно предотвращает появление темных углов на изображении.

3. Адаптивность к суровым условиям:Передняя линза имеет уровень защиты IP67, который предотвращает проникновение пыли и эрозию брызг воды. Широкий диапазон рабочих температур эффективно подавляет оптический тепловой дрейф. BOSHI Optical Technology проводит строгую проверку температурной адаптации этой тепловизионной оптики, поэтому стабильные характеристики изображения могут поддерживаться при частых изменениях температуры.

4.Гибкая настройка фокуса:Диапазон фокусировки от 0,5 метра до бесконечности обеспечивает плавное переключение между осмотром целей на близком расстоянии и задачами мониторинга на большом расстоянии. Пользователи могут завершить настройку фокуса в соответствии с фактическими требованиями к расстоянию до объекта.

5. Контролируемые искажения:Индекс искажения остается ниже минус 10 процентов. Это снижает геометрическую деформацию выходных изображений и повышает точность измерений для сценариев применения, соответствующих измерению температуры.

6. Стандартизированный интерфейс:Стандартная резьба крепления M25×0,5 обеспечивает быструю стыковку и интеграцию с большинством основных неохлаждаемых инфракрасных тепловизионных камер, представленных на рынке. Это снижает нагрузку на системных интеграторов по пользовательской модификации.

3. Область применения

1. Безопасность периметра и мониторинг границ:Защищенные оптические продукты — одно из ключевых направлений продукции BOSHI Optical Technology. Этот неохлаждаемый ИК-объектив можно установить на наружные тепловизионные камеры наблюдения. Он обеспечивает обнаружение злоумышленников в течение всего дня без помощи видимого света. Типичные сценарии использования включают мониторинг ограждения по периметру завода, охрану границ парков и работы по пограничному контролю.

2.Промышленное профилактическое обслуживание:Эту инфракрасную линзу диаметром 19 мм можно установить на оборудование для термического контроля. Персонал может использовать его для обнаружения неисправностей, связанных с перегревом энергетических объектов, механических подшипников, электрических шкафов и трубопроводных систем. Раннее обнаружение неисправностей помогает избежать непредвиденных потерь при простое оборудования.

3.Системы пожарной безопасности и раннего оповещения:Длинноволновую инфракрасную линзу можно использовать в проектах по мониторингу лесных пожаров и при проверке складских пожарных рисков. Он может заранее фиксировать точки аномальной высокой температуры и подавать ранний сигнал предупреждения о пожаре.

4. Автомобильные тепловизионные системы:Он служит вспомогательным визуальным компонентом в ночное время для спецтехники. В условиях полной темноты или сильного тумана он завершает работу по обнаружению пешеходов, дорожных препятствий и диких животных.

5. Обнаружение энергосбережения здания:Его можно сопоставить с портативными тепловизорами. Рабочие применяют эту тепловизионную оптику для проверки ситуации с теплопотерей стен зданий, места утечки воздуха и проблем с дефектами изоляционного слоя. Он обеспечивает поддержку данных для энергосберегающей реконструкции зданий.

6.Полезная нагрузка беспилотной системы:Этот продукт может быть интегрирован в устройства БПЛА. Он выполняет воздушную тепловую съемку, мониторинг окружающей среды и поисково-спасательные задачи. Степень защиты IP67 дает гарантию эксплуатации БПЛА на открытом воздухе.
