Широкоугольный объектив 2,18 мм

1. Краткое описание продукта

Этот высокопроизводительный объектив «рыбий глаз» M12 разработанШанхайская компания по оптическим технологиям SILK, LTD.для обеспечения плавного панорамного мониторинга со сверхшироким углом обзора. Этот сверхширокоугольный объектив, предназначенный для датчиков изображения размером 1/2,7 дюйма, имеет современную оптическую структуру 2G3P+IR, сочетающую компактный размер и возможность съемки в течение всего дня. Он имеет эффективное фокусное расстояние 2,18 мм, фиксированную диафрагму F2,4 и диагональное поле зрения 185°, что позволяет одной камере охватывать большую территорию без объединения нескольких камер. Будучи надежным объективом с ИК-коррекцией, он поддерживает стабильное качество изображения в видимом и инфракрасном свете для сценариев наблюдения днем и ночью. Общая длина дорожки контролируется на уровне 14,5±0,2 мм, что обеспечивает интеграцию миниатюрных модулей камеры. Строгая оптическая калибровка обеспечивает относительную освещенность 46,0% и контролируемый CRA под 20,43°, что значительно снижает виньетирование и соответствует основным CMOS-датчикам.

2. Подробное описание продукта

Параметр

1. Оптические характеристики:EFL 2,18±5%, F2,4±5%, механическое заднее фокусное расстояние 2,7±0,2 мм. Максимальный круг изображения Φ6,3 мм точно соответствует датчикам размером 1/2,7 дюйма, что позволяет избежать неэффективной периферийной визуализации.

2. Оптическая структура:Конструкция 2G3P+IR объединяет стеклянные и пластиковые элементы с инфракрасным корректирующим покрытием, балансируя стоимость, вес и оптические характеристики этого объектива типа «рыбий глаз» M12.

3. Поле зрения:185° по диагонали, 152° по горизонтали, 83,6° по вертикали, сверхширокий охват. Он обеспечивает почти полный обзор окружающей среды и уменьшает количество камер для наблюдения за обширной зоной.

4. Индикаторы визуализации:Телевизионные искажения -32,0%, относительная освещенность 46,0%, CRA <20,43°. Оптимизированный угол главного луча подходит для большинства датчиков CMOS, снижая риск темных углов для сверхширокоугольного объектива.

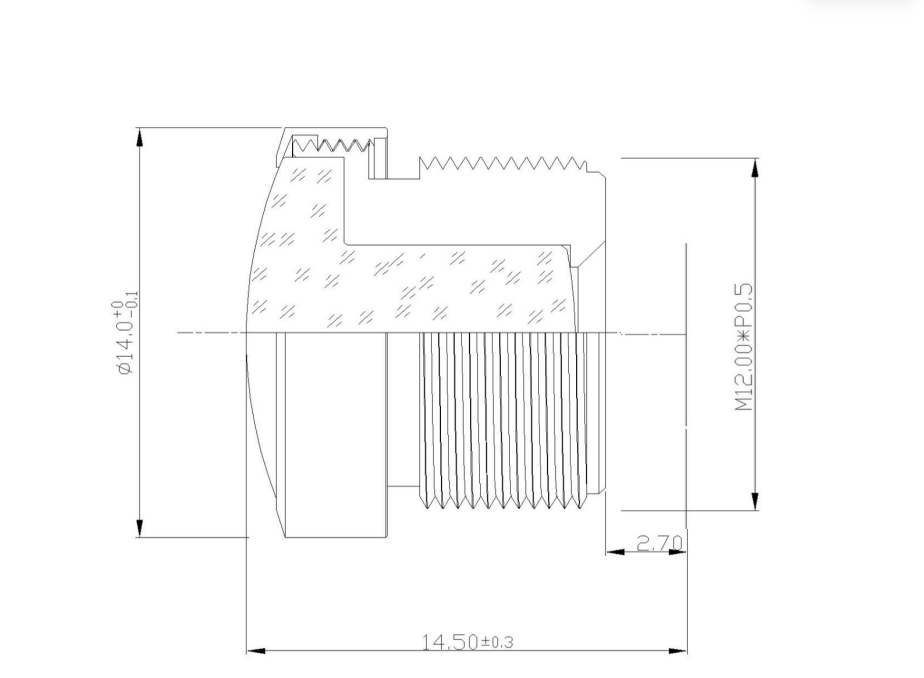

5. Механическая конструкция:Стандартное крепление M12 и компактный TTL 14,5 мм, простая установка внутри миниатюрной камеры.

Преимущества производительности

1. Возможность панорамного покрытия:Сверхширокий угол обзора 185° устраняет слепые зоны — основное преимущество этого панорамного объектива для наблюдения за пространством.

2. ИК-совместимость «день-ночь»:Будучи линзой с ИК-коррекцией, она позволяет избежать смещения фокуса между видимым и ИК-светом, обеспечивая четкое изображение как днем, так и в инфракрасном диапазоне ночного видения.

3. Равномерная яркость краев:Относительная освещенность 46,0 % повышает яркость периферийного изображения по сравнению с обычными объективами типа «рыбий глаз», уменьшая темные углы.

4. Компактная модульная конструкция:Короткий TTL и стандартный интерфейс M12 поддерживают тонкие корпуса камер, идеально подходящие для небольшого встроенного оборудования машинного зрения.

5. Стабильное массовое производство:Объектив, изготовленный компанией ShangHai SLIK Optical Technology CO., LTD, проходит строгие оптические испытания, чтобы гарантировать стабильные характеристики в разных партиях.

Область применения

1. Домашняя и коммерческая безопасность:Камеры панорамного наблюдения внутри помещений, камеры дверных звонков, противоугонный мониторинг в розничной торговле с использованием объектива типа «рыбий глаз» M12.

2. Вспомогательное зрение автомобиля:Автомобильные системы кругового обзора, широкоугольный мониторинг, установленный на автомобиле, при котором сверхширокоугольный объектив покрывает слепые зоны вокруг автомобилей.

3. Промышленное встроенное видение:Мини-камеры промышленного контроля, модули машинного зрения, требующие большого охвата поля.

4. Умные устройства Интернета вещей:Умные домашние камеры, оборудование для панорамных видеоконференций с объективом с ИК-коррекцией для круглосуточной непрерывной съемки.

5. Общественный мониторинг:Небольшие панорамные камеры видеонаблюдения для лифтов, коридоров и небольших общественных помещений, помогающие клиентам сократить расходы на развертывание оборудования.
