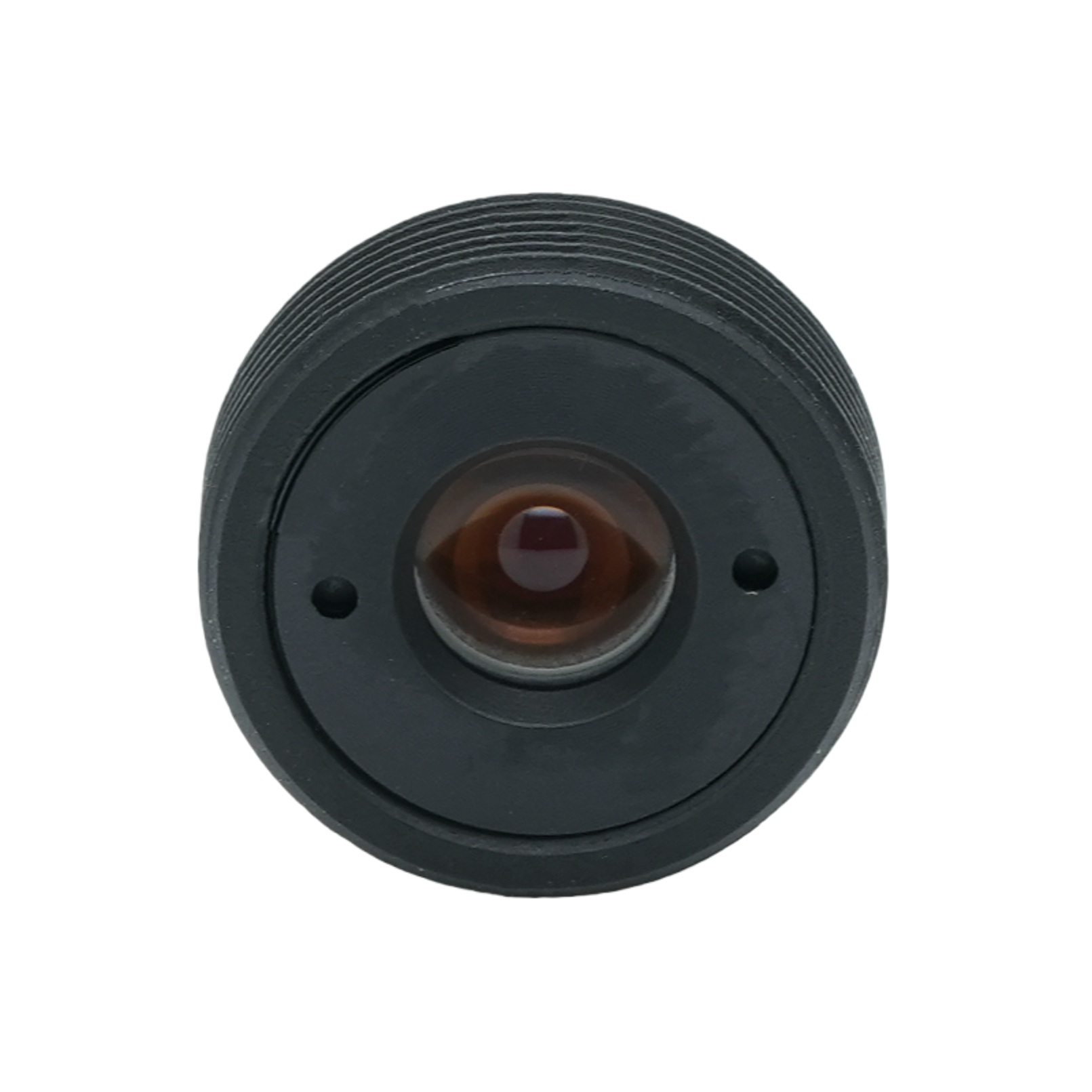

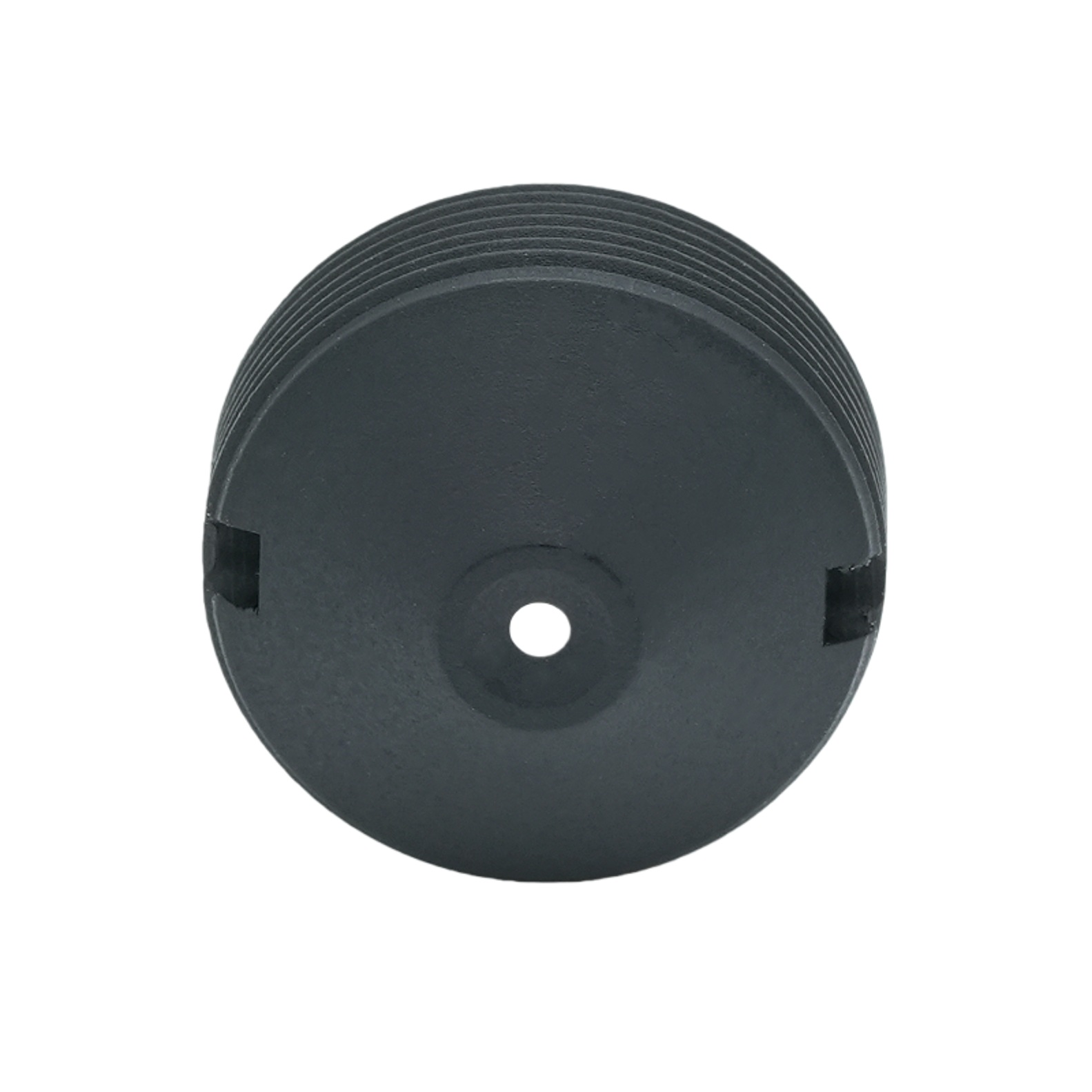

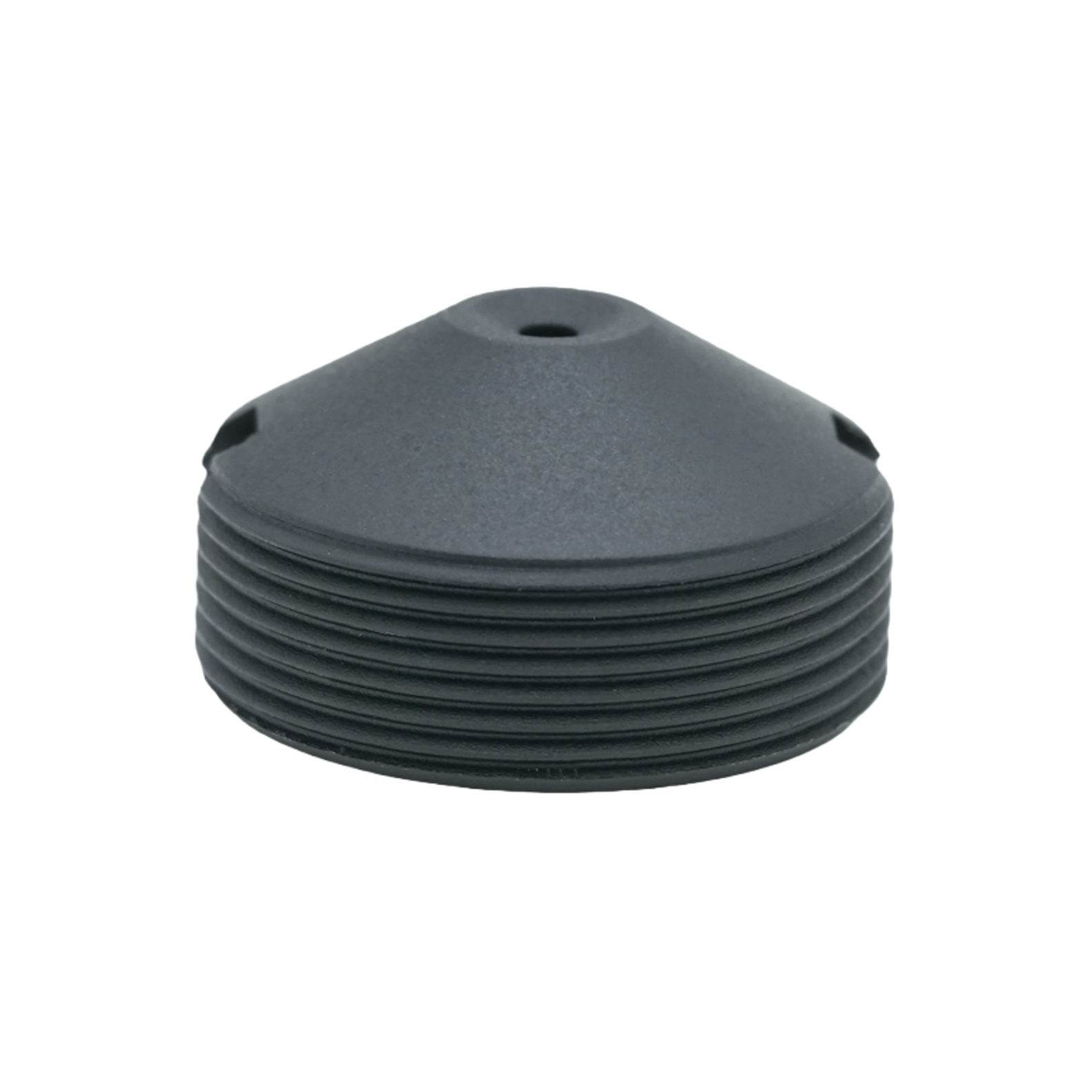

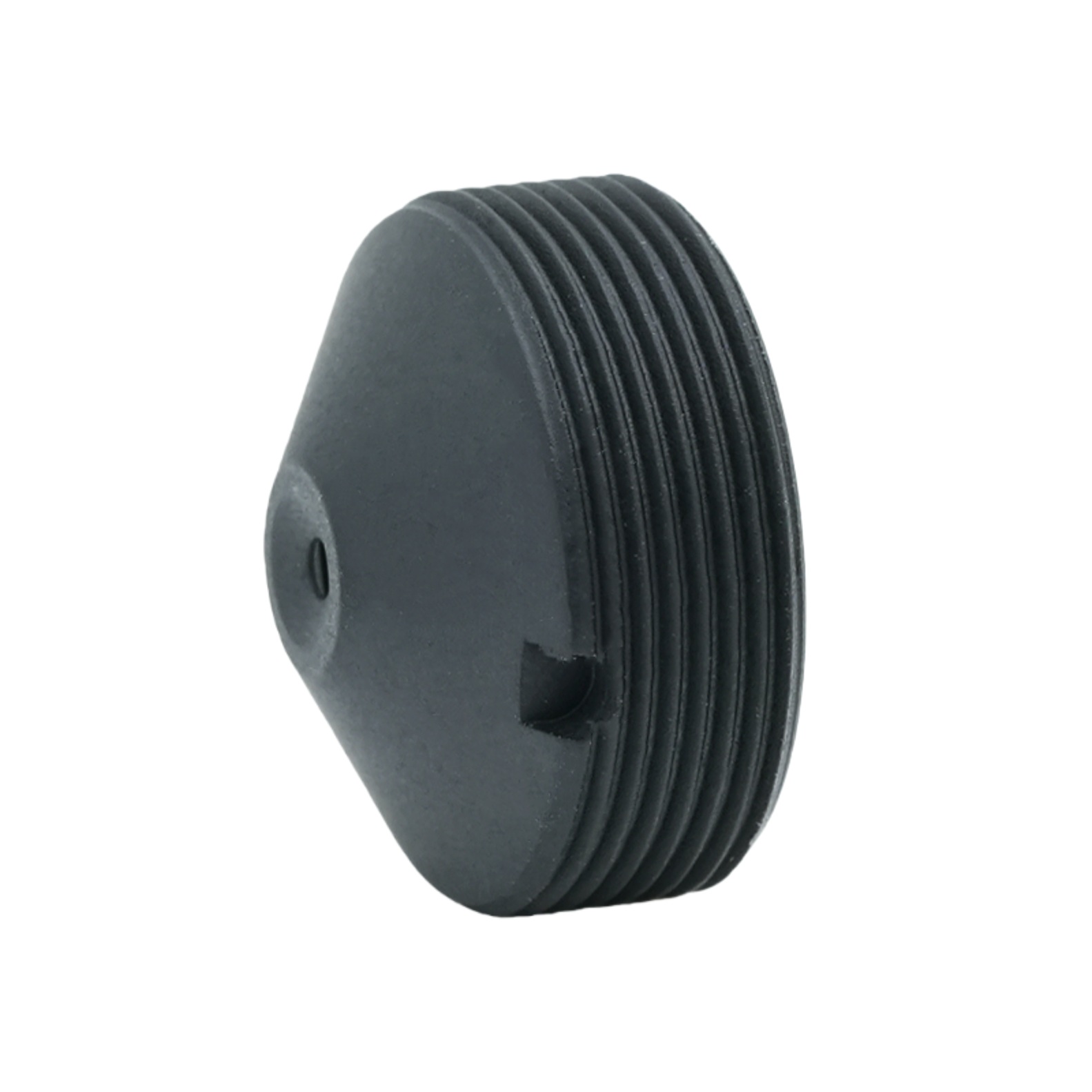

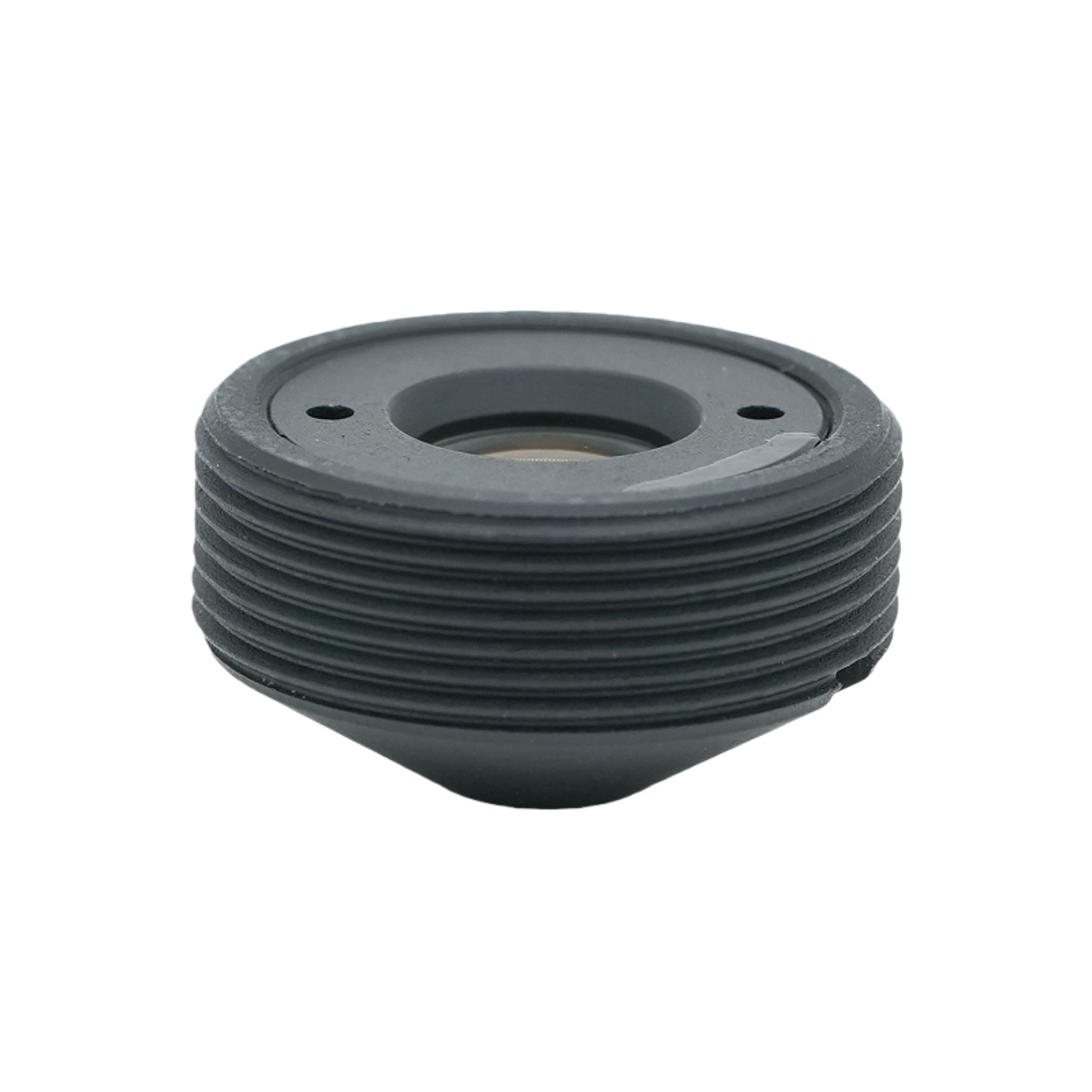

Коническая коническая линза 2,9 мм

Краткое описание продукта

BOSHI Optical Technology представляет PL‑02934H‑M12, высокопроизводительный широкоугольный фиксированный объектив, разработанный для сенсоров формата 1/4 дюйма. Благодаря фокусному расстоянию 2,9 мм и светосильной диафрагме F3,4 этот объектив обеспечивает широкое поле обзора по диагонали 119°, что делает его идеальным для задач, требующих широкого охвата сцены в ограниченном пространстве. Цельностеклянная конструкция (3 элемента) обеспечивает термическую стабильность и стабильное качество изображения в широком диапазоне температур. контролируемый угол главного луча менее 6,63°, что сводит к минимуму затенение цвета и сохраняет точность цветопередачи в сочетании с современными CMOS-датчиками. Несмотря на компактную общую длину дорожки 8,9 мм, механическое заднее фокусное расстояние 2,46 мм обеспечивает гибкую интеграцию со стандартными креплениями M12. BOSHI Optical Technology тщательно сбалансировала оптическую конструкцию для достижения телевизионного искажения ‑14,27 % — типичного значения для сверхширокоугольных объективов с цифровой коррекцией — и относительного значения. Освещенность по краям составляет 30 %, обеспечивая приемлемую яркость даже в условиях низкой освещенности. Этот объектив представляет собой экономичное решение для встроенных систем видеонаблюдения, камер видеонаблюдения, автомобильных систем кругового обзора и промышленного контроля, где необходимы фокусное расстояние 2,9 мм и широкий угол обзора 119°. Независимо от того, разрабатываете ли вы видеорегистратор или камеру дверного звонка, PL-02934H-M12 предлагает оптические характеристики и механическую надежность, которыми славится оптическая технология BOSHI. совместимость с датчиками 1/4 дюйма и интерфейсами M12.

Подробное описание продукта

1. Анализ оптических параметров

Фокусное расстояние (EFL): 2,9 мм ±5% — короткое фокусное расстояние, обеспечивающее сверхширокую перспективу, что критически важно для съемки больших площадей с близкого расстояния. Фокусное расстояние 2,9 мм является основным фактором, определяющим угловой охват объектива.

Диафрагма (F/NO): F3,4 ±5% – умеренная скорость, которая уравновешивает светопроницаемость и глубину резкости, подходит как для внутренних, так и для наружных условий с различной освещенностью.

Круг изображения и формат датчика: Максимальный диаметр изображения 4,65 мм, специально разработан для датчиков 1/4 дюйма (стандартная диагональ ~ 4,5 мм). Формат 1/4 дюйма обеспечивает полное использование активной области датчика без виньетирования.

Поле зрения: по диагонали 119°, по горизонтали 81,6°, по вертикали 58° — это поле обзора 119° обеспечивает широкое окно, сокращая количество камер, необходимых для полного панорамного обзора.

Телевизионное искажение: -14,27% (бочкообразный тип) — предсказуемый и повторяемый образец искажения, который можно легко исправить с помощью программного обеспечения, что обеспечивает прямолинейный выходной сигнал для задач машинного зрения.

Угол главного луча (CRA): <6,63° – низкий CRA, соответствующий современным матрицам микролинз датчиков, подавляющий перекрестные помехи и сдвиг цвета, особенно на краях поля 119°.

Механическое заднее фокусное расстояние (BFL): 2,46 мм ±0,2 — обеспечивает достаточный зазор для ИК-фильтра или покровного стекла, сохраняя при этом компактную площадь крепления M12.

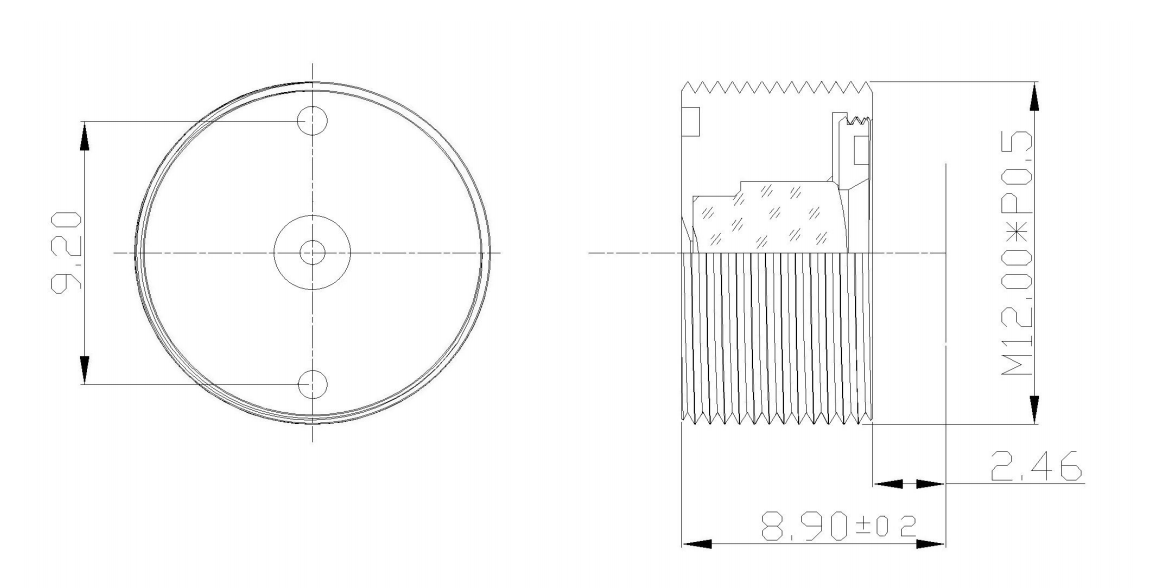

Общая длина направляющей (TTL): 8,90 мм ±0,3 — тонкий профиль, позволяющий интегрировать его в корпуса с ограниченным пространством.

Относительная освещенность: 30,0 % – гарантирует, что яркость в углах остается приемлемой, обеспечивая надежное обнаружение границ в системах наблюдения и автомобильной промышленности.

Крепление: резьба M12 (стандартное) – обеспечивает быстрое механическое крепление и широкую совместимость со стандартными держателями линз.

2. Преимущества производительности

Сверхширокие, но корректируемые искажения: ТВ-искажения -14,27% — это осознанный выбор конструкции широкоугольной оптики. Вместо того, чтобы стремиться к нулевому искажению (что привело бы к увеличению размера и стоимости), оптическая технология BOSHI обеспечивает очень стабильный профиль искажений, который может быть полностью компенсирован цифровой обработкой изображения, сохраняя преимущество фокусного расстояния 2,9 мм без ущерба для периферийного разрешения.

Низкий CRA для совместимости датчиков. Благодаря углу главного луча менее 6,63° объектив без проблем работает с 1/4-дюймовыми датчиками с неглубокими пиксельными ямами. Это сводит к минимуму виньетирование и неравномерность цвета, гарантируя, что изображения, снятые при полном поле зрения 119°, сохраняют естественный цветовой баланс от центра до угла.

Конструкция из термостойкого стекла. Трехэлементная цельностеклянная конструкция (не пластиковая) гарантирует стабильную фокусировку и разрешение при температуре от -20°C до +70°C, что делает ее надежной для наружного наблюдения и автомобильных камер, где колебания температуры являются обычным явлением.

Компактная интеграция: 8,9-мм TTL-крепление и крепление M12 позволяют осуществлять прямую замену существующих модулей камеры. Механическое заднее фокусное расстояние 2,46 мм оставляет место для дополнительных фильтров, а диафрагма F/3,4 обеспечивает хорошую глубину резкости для объектов размером от 0,3 м до бесконечности, что снижает необходимость в механизмах автофокусировки.

Постоянное освещение: Хотя относительная освещенность составляет 30%, это типично для объектива с углом обзора 119°; постепенный спад можно компенсировать усилением датчика или цифровой коррекцией затенения. Низкое число F объектива обеспечивает достаточную центральную яркость, позволяя получать пригодные для использования изображения даже в условиях освещенности 10 люкс.

3. Области применения

Наблюдение и безопасность: Купольные камеры, дверные проемы и коридорные мониторы имеют поле обзора 119°, что позволяет охватить большие территории одним устройством. Фокусное расстояние 2,9 мм оптимально для наблюдения в помещении, где необходимо захватить углы комнаты без слепых зон. Крепление M12 упрощает установку в существующие защитные кожухи.

Автомобили и мобильность: системы кругового обзора, камеры слепых зон и камеры заднего вида для транспортных средств используют широкую диагональ 119° для устранения слепых зон. Прочная стеклянная конструкция и стабильные оптические характеристики при изменении температуры соответствуют требованиям автомобильной квалификации.

Машинное зрение и робототехника: предсказуемая дисторсия объектива и низкий коэффициент CRA позволяют выполнять точные метрические измерения после коррекции при обнаружении объектов, навигации и выборе места. Компактный TTL-экран диаметром 8,9 мм позволяет интегрировать его в полезную нагрузку дронов или портативные сканеры.

Бытовая электроника: «Умные» дверные звонки, гарнитуры VR/AR и камеры для конференц-связи с обзором на 360° используют совместимость с сенсором 1/4 дюйма и широкое поле зрения для обеспечения эффекта погружения. Диафрагма F/3,4 обеспечивает достаточную глубину резкости для распознавания лиц на разных расстояниях.

Промышленный Интернет вещей и встроенное зрение. Благодаря фиксированному фокусному расстоянию и простому интерфейсу M12 этот объектив идеально подходит для систем контроля на производственных линиях, где угол обзора 119° позволяет проверять большие панели печатных плат или поверхности упаковки в одном кадре. Оптическая технология BOSHI поддерживает настройку механического заднего фокусного расстояния для использования с различными защитными стеклами сенсора, что еще больше расширяет универсальность объектива.

Во всех этих приложениях основные характеристики — фокусное расстояние 2,9 мм, диафрагма F/3,4, формат сенсора 1/4 дюйма, поле зрения 119°, низкое телевизионное искажение, контролируемый угол главного луча и крепление M12 — гарантируют, что объектив BOSHI Optical Technology обеспечивает стабильное высококачественное изображение с минимальными усилиями по постобработке. Этот продукт является лучшим выбором для инженеров, ищущих баланс между широким охватом, компактными размерами и экономической эффективностью.
