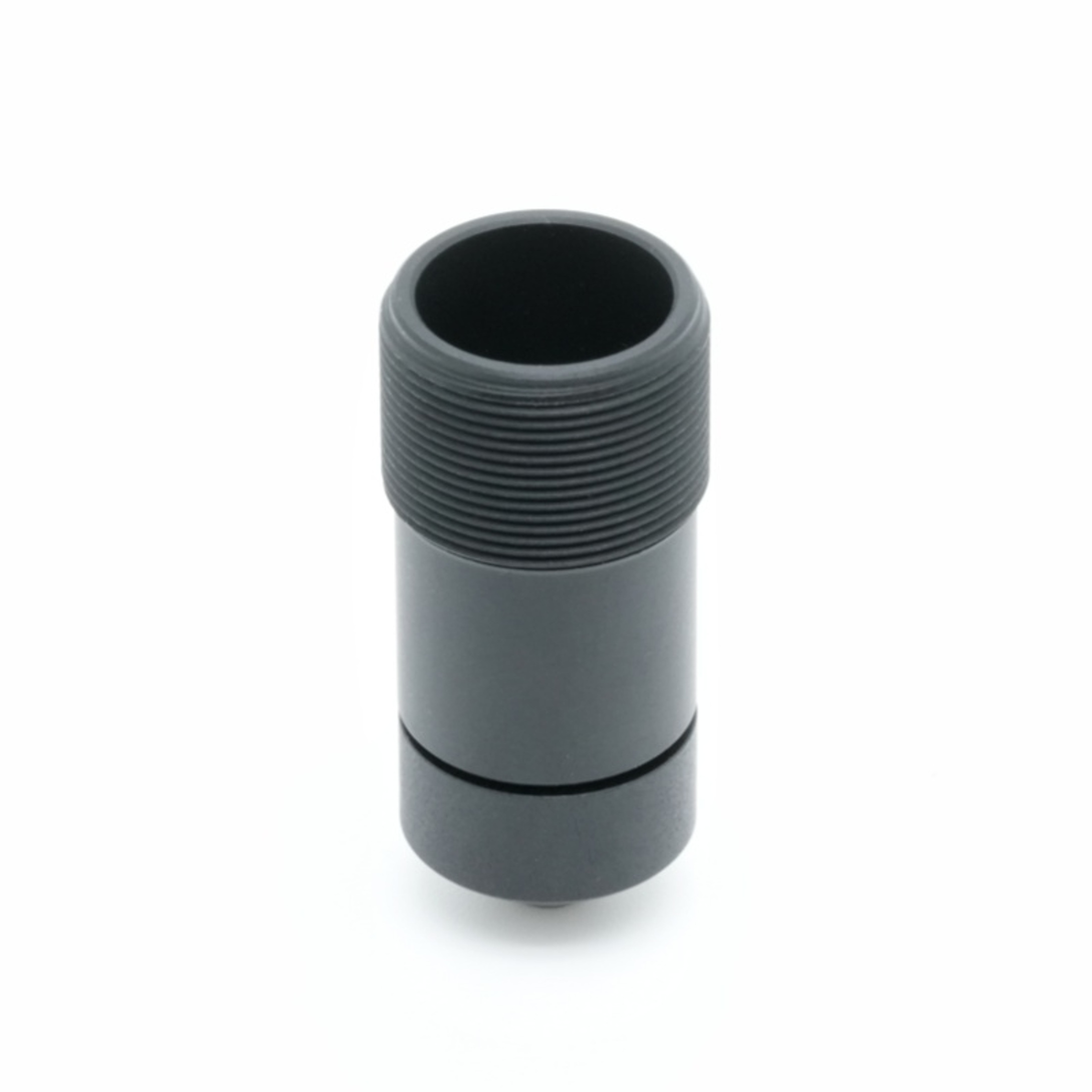

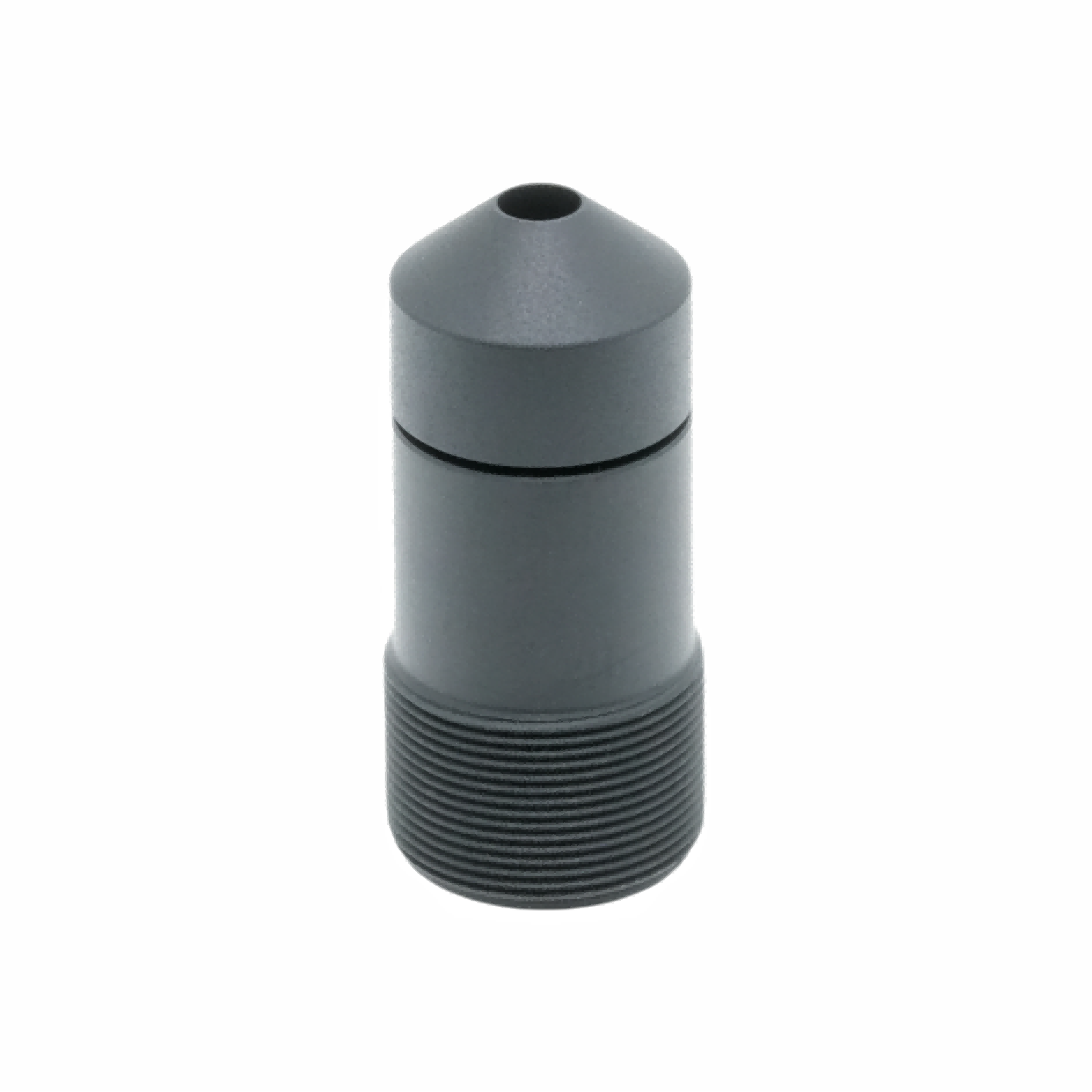

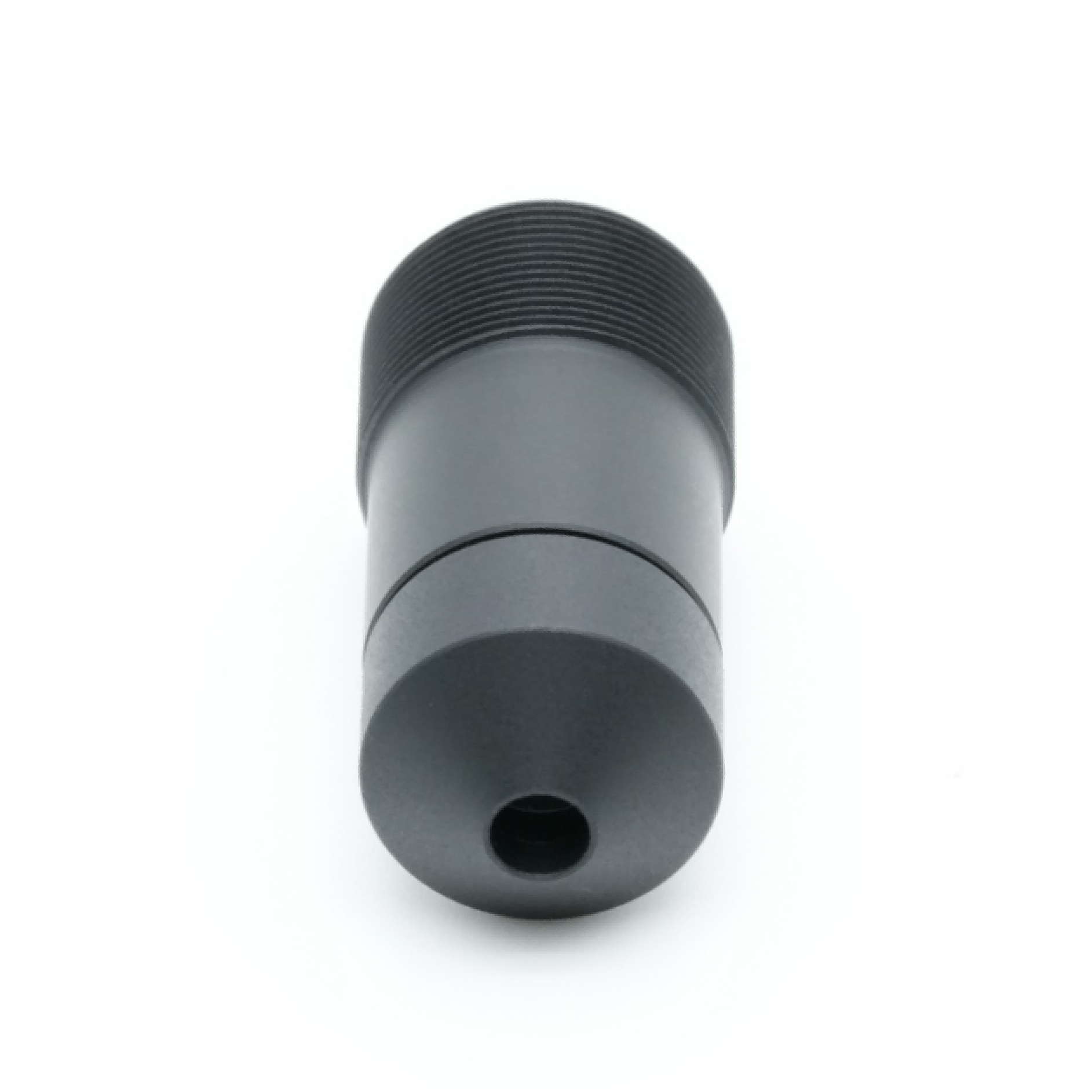

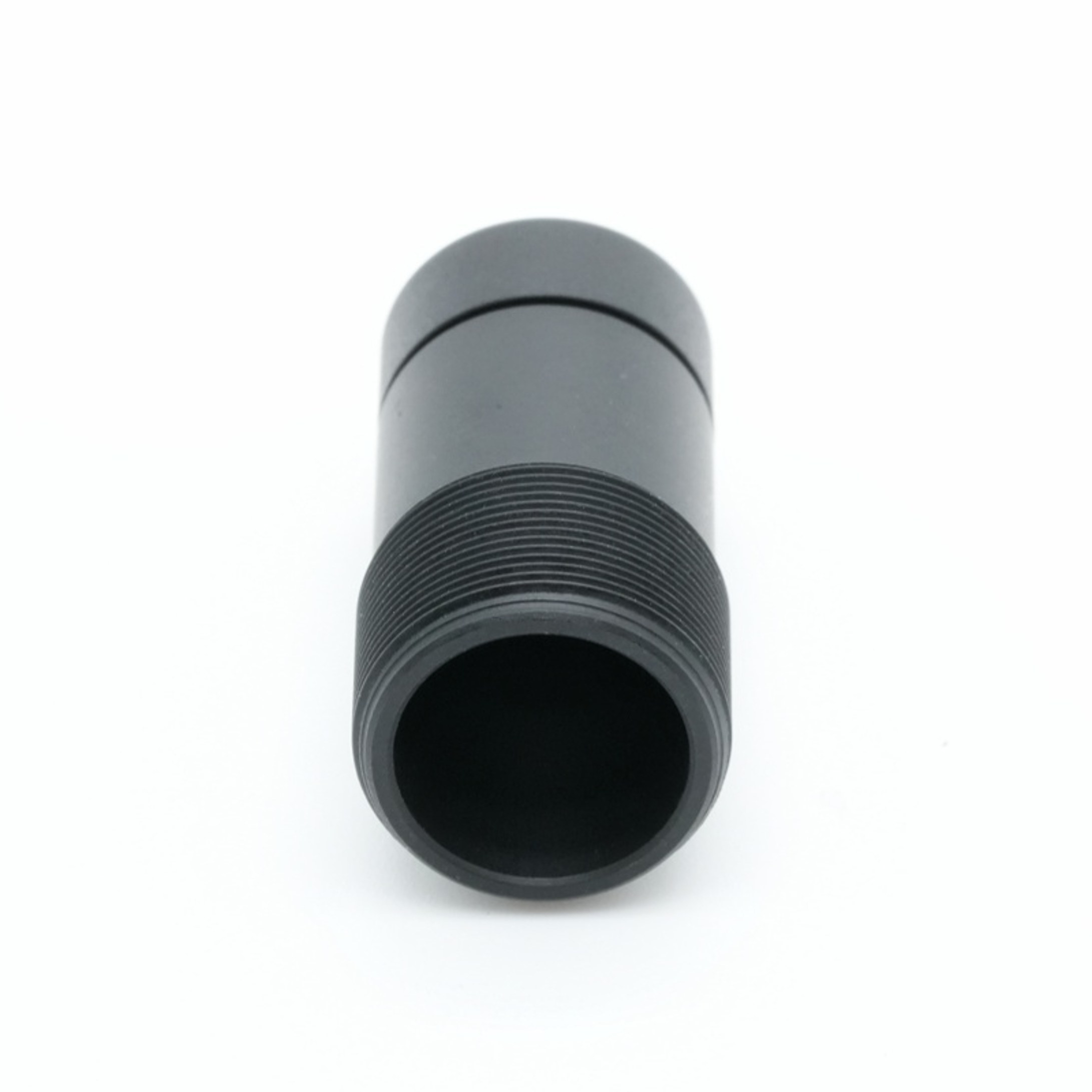

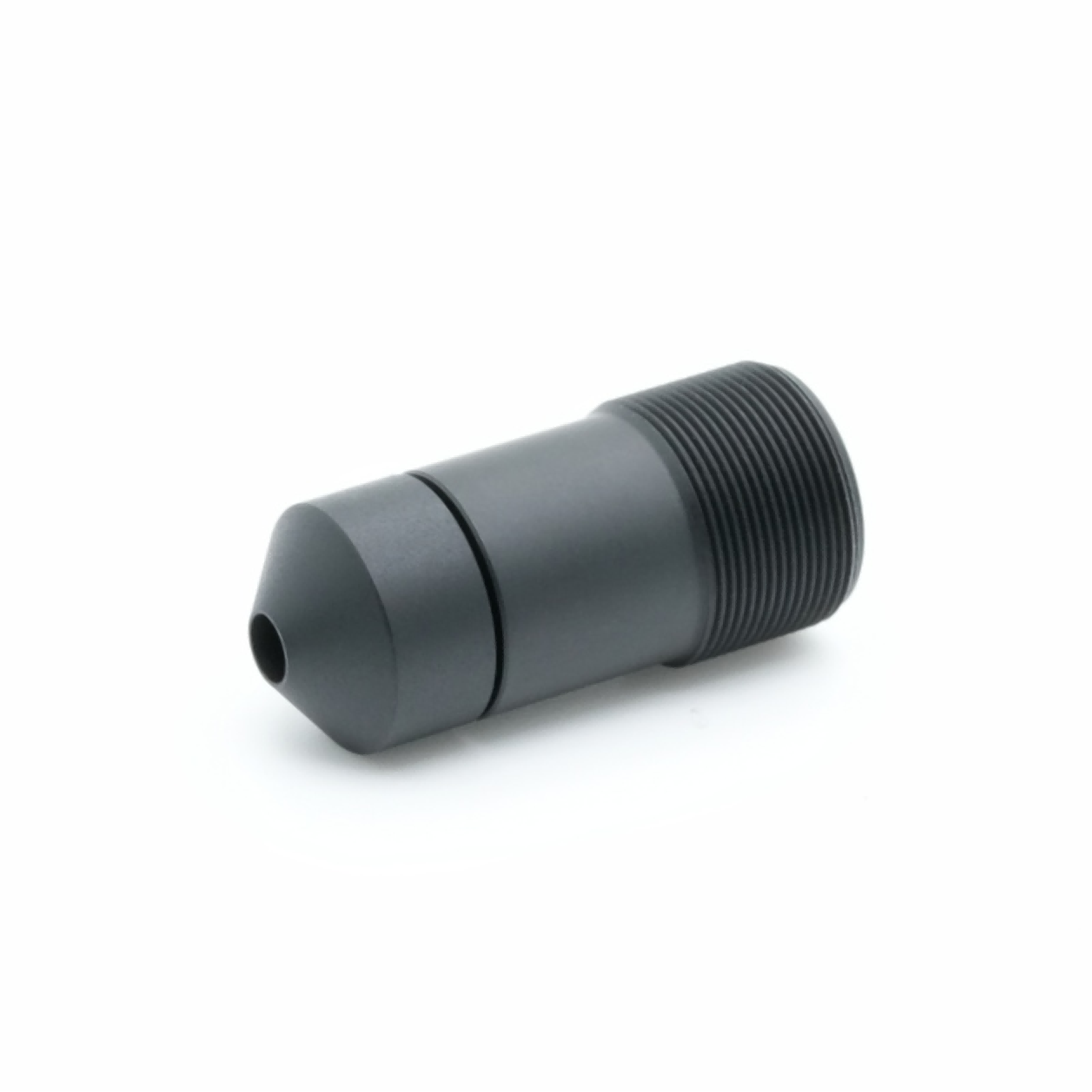

Конусная линза 24 мм

Краткое описание продукта

БОШИ ОптическийКомпания Technology представляет фиксированный объектив премиум-класса с фокусным расстоянием 24 мм, созданный для надежного и высококачественного изображения в профессиональных и промышленных условиях. Этот объектив с диафрагмой F4,5 оптимизирован для полной совместимости с сенсорными устройствами с размером матрицы 1/2,0 дюйма и обеспечивает равномерные оптические характеристики от центра до краев кадра изображения. Благодаря стандартному креплению M12 и компактной конструкции корпуса объектив легко интегрируется в различные системы камер и компактные устройства без дополнительных работ по адаптации.

Объектив отличается чрезвычайно низким телевизионным искажением и относительной освещенностью, составляющей 97 процентов, что обеспечивает минимальную геометрическую деформацию и постоянную яркость по всему кругу изображения. В его оптической конструкции приоритет отдается резкости, точности цветопередачи и четкости краев, что делает его надежным выбором для приложений, требующих точного визуального воспроизведения. Благодаря прочной механической конструкции и строгому контролю качества этот сенсорный объектив 1/2,0 дюйма сохраняет стабильную работу даже при длительной непрерывной работе.

Этот объектив с креплением M12, подходящий как для внутреннего, так и для наружного применения, представляет собой экономичное оптическое решение для системных интеграторов, производителей камер и поставщиков решений по всему миру. BOSHI Optical Technology проводит комплексные оптические испытания каждого устройства перед доставкой, чтобы гарантировать точность параметров и длительный срок службы, а также поддерживает гибкие объемы заказов в соответствии с различными масштабами проектов.

Подробное описание продукта

Детальный анализ параметров

1. В качестве фиксированного объектива 24 мм этот продукт имеет номинальное фокусное расстояние 24 мм с допуском 5 процентов, обеспечивая стабильное увеличение и предсказуемое поле зрения для стабильного вывода изображений. Диафрагма F4,5 эффективно балансирует поступление света и глубину резкости, снижая риск передержки и сохраняя четко сфокусированными объекты на разных расстояниях.

2. Объектив с сенсором 1/2,0 дюйма поддерживает максимальный круг изображения 8,4 мм, что полностью покрывает активную область сенсоров 1/2,0 дюйма и позволяет избежать углового виньетирования. Механический задний фокус составляет 3,5 мм с допуском 0,2 мм, что обеспечивает точное выравнивание расстояния между фланцами и четкую фокусировку на поверхности датчика.

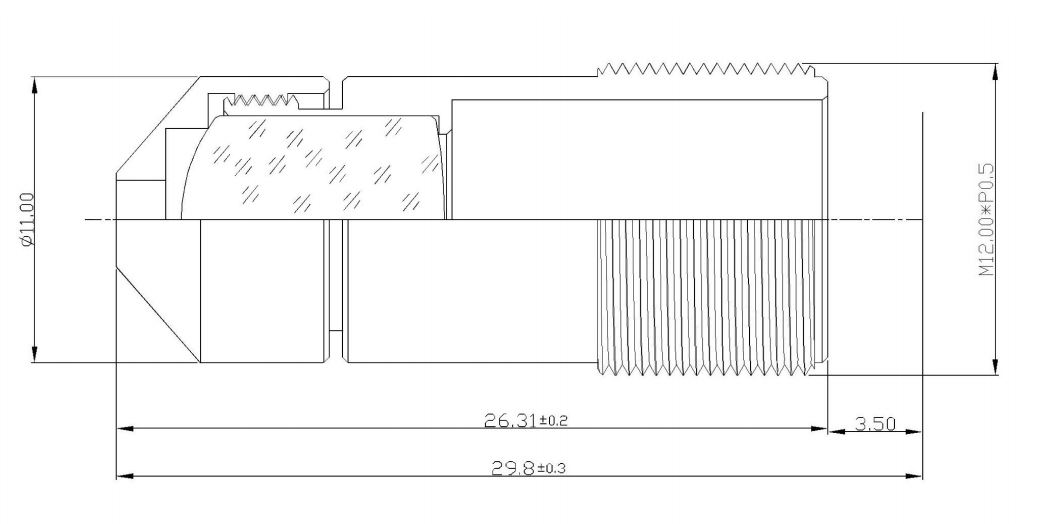

3. Объектив оснащен универсальным креплением M12, основным интерфейсом для компактных систем камер, который позволяет устанавливать его непосредственно на большинство корпусов камер и сенсорных модулей с креплением M12. Его общая длина составляет 29,8 мм, что обеспечивает компактный форм-фактор, идеально подходящий для устройств с ограниченным пространством.

4. Основные оптические характеристики включают диагональное поле зрения 19,3 градуса, телевизионное искажение -0,05 процента, относительную освещенность 97,0 процента и угол главного луча менее 6,6 градуса. BOSHI Optical Technology проводит полное тестирование параметров каждой линзы, чтобы убедиться, что все значения соответствуют опубликованным стандартам.

Преимущество производительности

1. Конструкция этого объектива с апертурой F4,5 со сверхнизким уровнем искажений эффективно уменьшает геометрическое искривление прямых линий на изображении, что важно для задач измерения и сценариев, требующих точного восстановления сцены. Уровень искажений у него значительно лучше, чем у обычных объективов того же диапазона фокусных расстояний.

2. Благодаря относительной освещенности 97 процентов этот фиксированный объектив 24 мм обеспечивает очень равномерное распределение яркости от центра изображения к краям. Это устраняет распространенную проблему темных углов, улучшает общее качество изображения и снижает нагрузку на программную коррекцию при постобработке.

3. Угол главного луча менее 6,6 градусов обеспечивает превосходное согласование с датчиками размером 1/2 дюйма, сводя к минимуму сдвиг цвета и ухудшение резкости на периферии изображения. Эта особенность делает объектив хорошо подходящим для датчиков высокого разрешения, к которым предъявляются строгие требования к углу падающего света.

4. BOSHI Optical Technology применяет прецизионные процессы оптического производства и сборки, чтобы обеспечить стабильную производительность при массовом производстве. Компактная конструкция крепления M12 обеспечивает быструю установку и замену, что снижает затраты на обслуживание для конечных пользователей и системных интеграторов.

Область применения

1. Эти линзы машинного зрения идеально подходят для систем промышленного контроля, включая обнаружение дефектов продукции, измерение размеров и мониторинг сборочной линии. Низкий уровень искажений и высокая однородность изображения обеспечивают точный анализ изображений и надежные результаты измерений.

2. Будучи высокопроизводительным объективом для камер видеонаблюдения, он хорошо работает в сценариях наблюдения с фиксированной точкой, таких как мониторинг периметра, контроль входа и выхода, а также наблюдение за внутренними помещениями. Фокусное расстояние 24 мм обеспечивает умеренное поле зрения для наблюдения на среднем расстоянии с высокой детализацией.

3. Эта промышленная инспекционная линза также подходит для медицинских устройств обработки изображений, интеллектуальных транспортных систем и портативного оборудования для обработки изображений. Его компактный размер и стабильные оптические характеристики позволяют интегрировать его в различные компактные и портативные устройства.

4. Этот сенсорный объектив с размером матрицы 1/2 дюйма служит стандартным оптическим компонентом для производителей модулей камер и поставщиков системных решений, поддерживая как мелкосерийное прототипирование, так и крупномасштабное производство. BOSHI Optical Technology предлагает гибкие схемы поставок и профессиональную техническую поддержку для различных приложений.
