Коническая коническая линза 24 мм

Краткое описание продукта

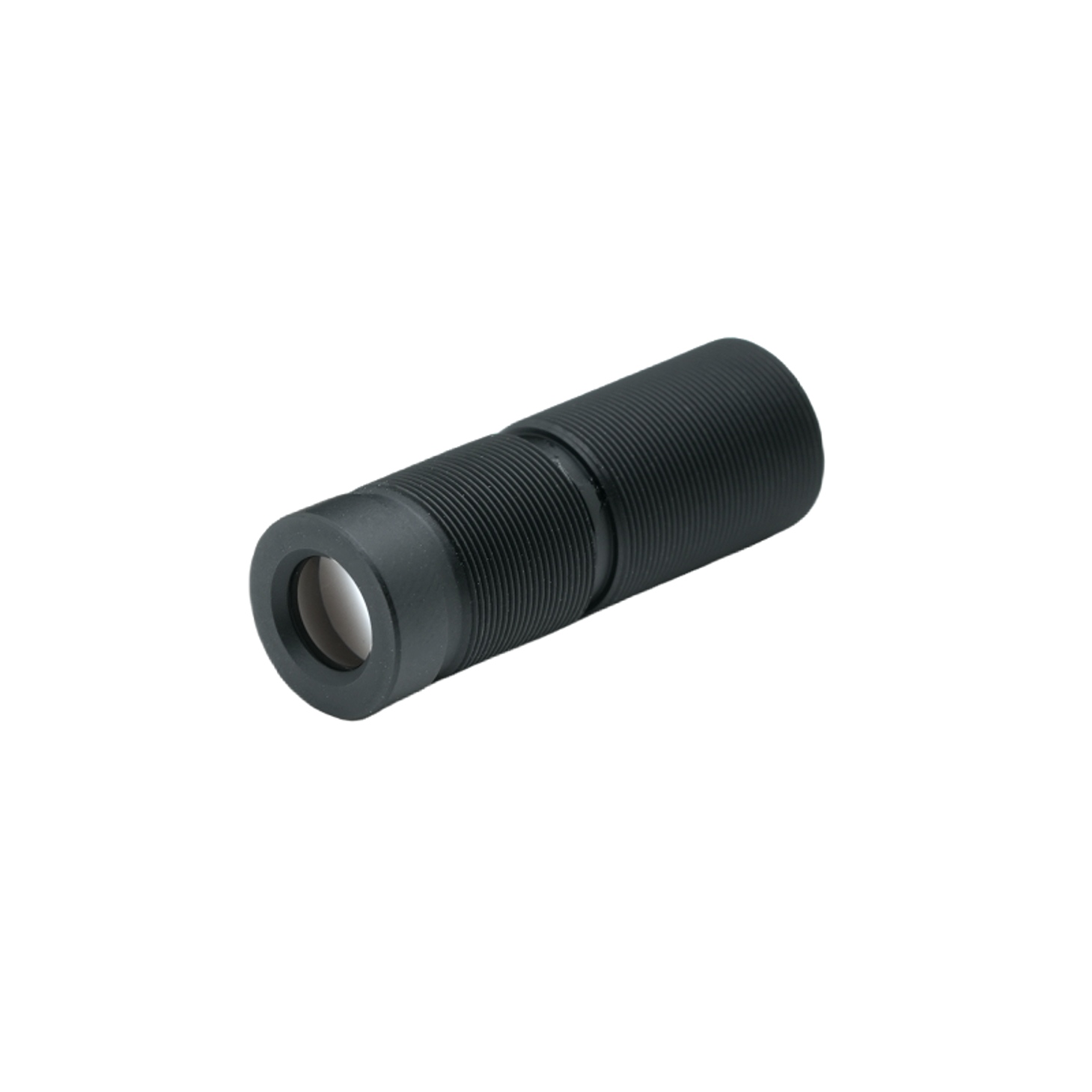

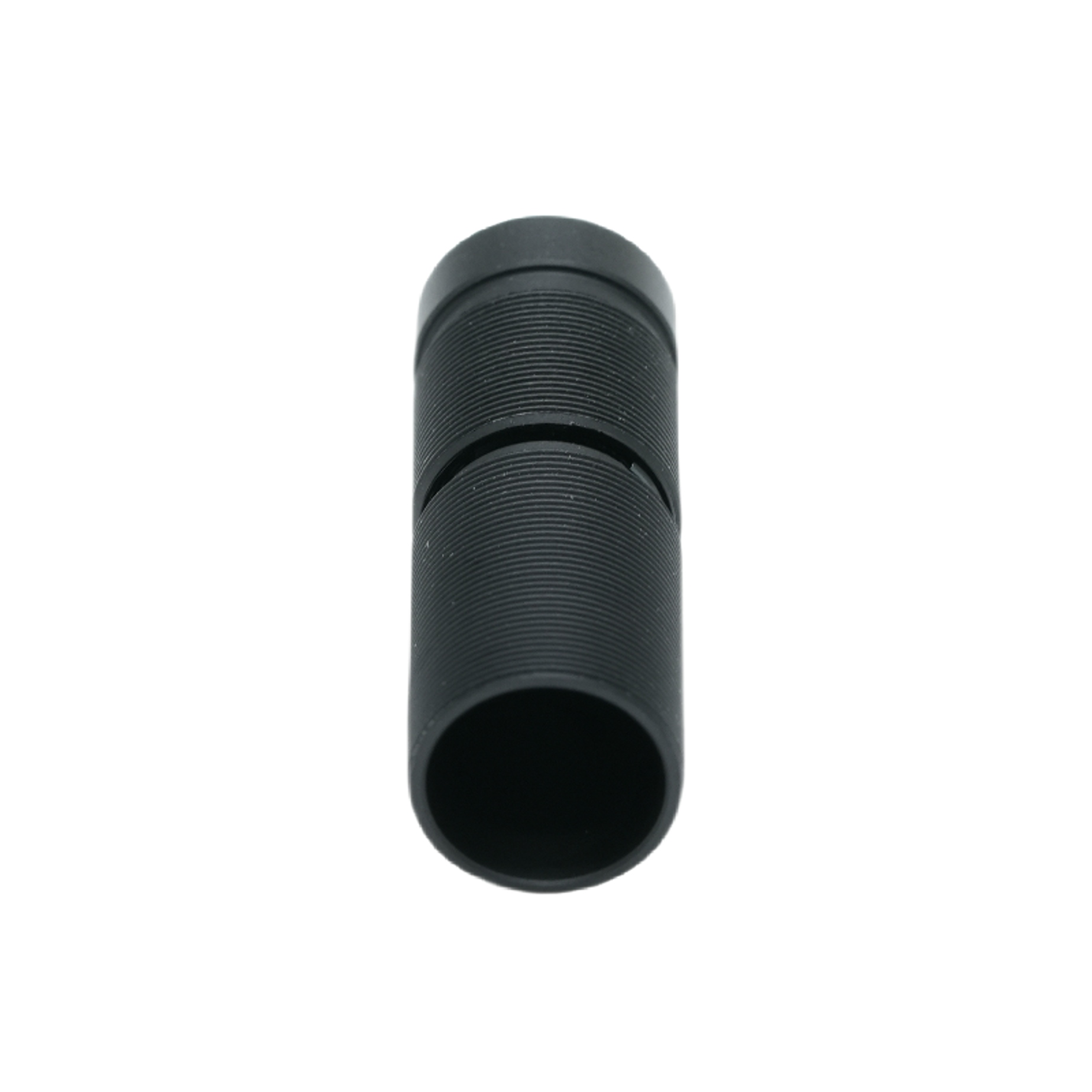

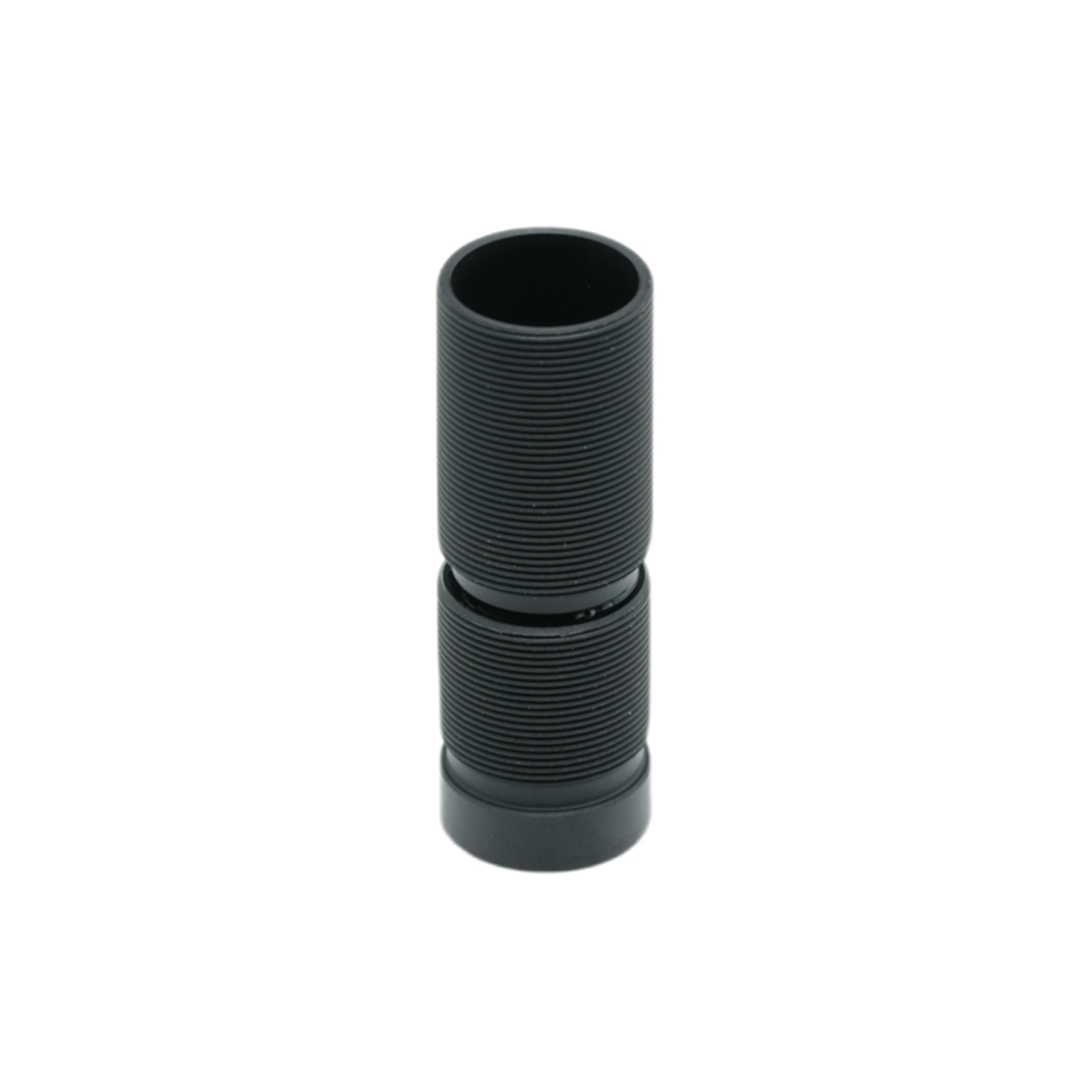

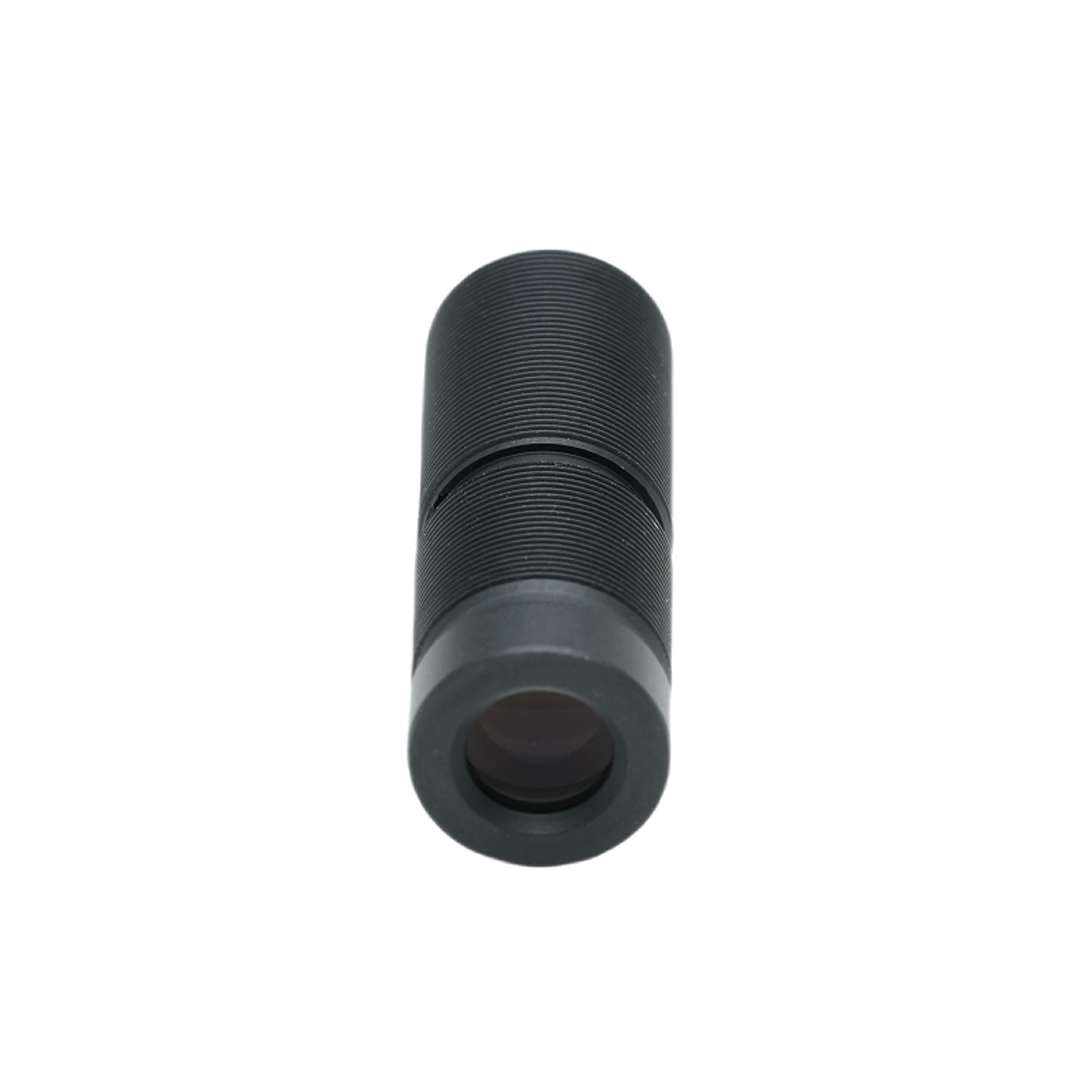

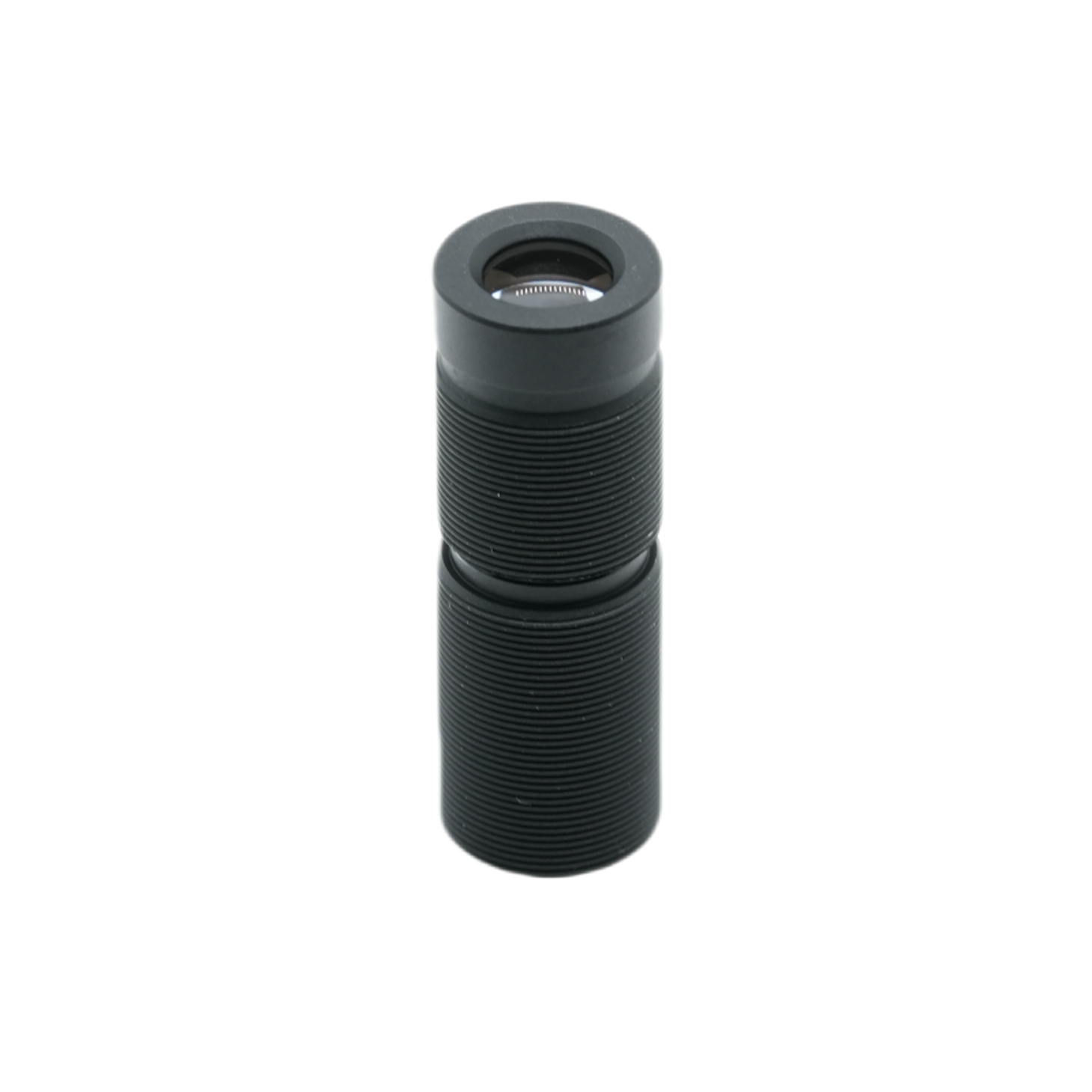

PL-2445D-M9 — это компактный объектив с фиксированным фокусным расстоянием, разработанный компанией BOSHI Optical Technology для промышленной обработки изображений высокого разрешения. Благодаря фокусному расстоянию 24 мм и диафрагме F/4,5 этот объектив обеспечивает исключительную четкость и постоянную яркость при использовании сенсора размером 1/2,5 дюйма, охватывая максимальный круг изображения Ø7,4 мм. Его цельностеклянная (3-элементная) конструкция обеспечивает термическую стабильность и превосходную передачу, а резьбовое крепление M9 (P0,35) обеспечивает надежную механическую интеграцию в системы с ограниченным пространством. Объектив имеет узкое поле зрения (диагональ 16,7°), идеально подходящее для осмотра на большом расстоянии, с телевизионным искажением всего -0,05% и относительной освещенностью 97,0% — значения, которые гарантируют точное геометрическое воспроизведение и минимальное виньетирование. Угол главного луча (CRA) остается ниже 6,6°, обеспечивая отличную совместимость с современными массивами микролинз. Независимо от того, используется ли этот объектив с фокусным расстоянием 24 мм от BOSHI Optical Technology, он обеспечивает стабильную работу при различных температурах. Это надежный выбор для OEM-интеграторов, которым требуется воспроизводимое качество изображений без ущерба для размера и стоимости.

Подробное описание продукта

BOSHI Optical Technology представляет PL‑2445D‑M9, прецизионную оптическую линзу, специально разработанную для сенсорных платформ 1/2,5 дюйма. Ниже приводится подробное описание ее характеристик, преимуществ в производительности и сценариев применения.

1. Ключевые оптические параметры

Фокусное расстояние: 24 мм ±5% — обеспечивает умеренную телеобъективную перспективу, позволяя увеличивать удаленные объекты, сохраняя при этом управляемые рабочие расстояния.

Диафрагма (F/NO): F/4,5 ±5 % — балансирует светопроницаемость и глубину резкости, подходит для хорошо освещенных производственных помещений и наружных условий.

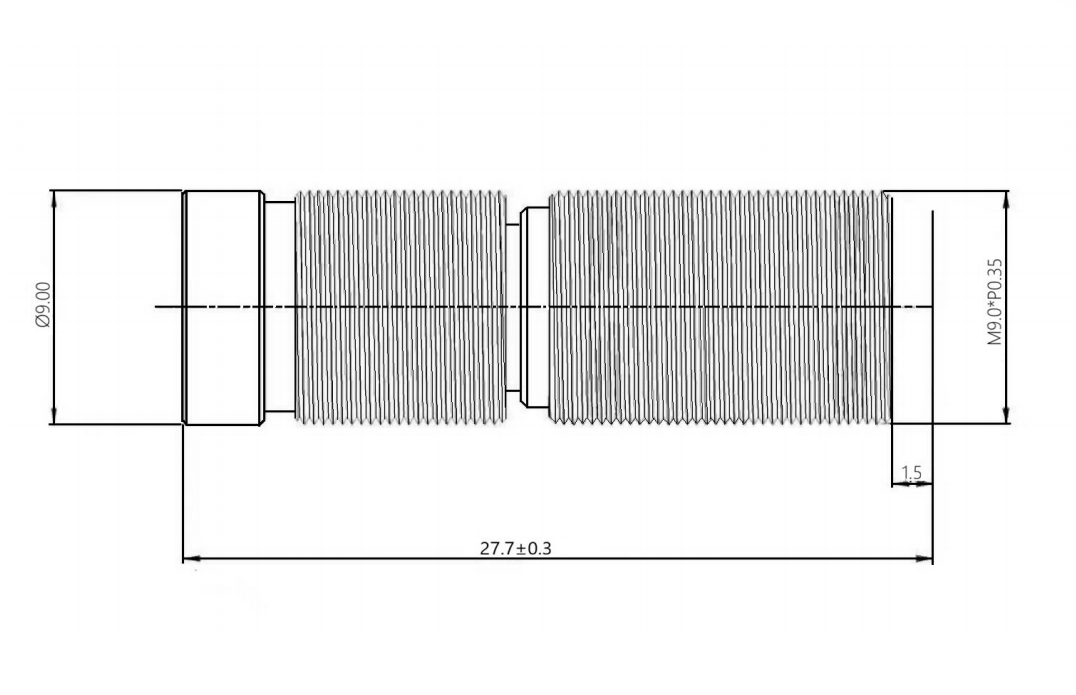

Общая длина дорожки (TTL): 27,7±0,3 мм — сверхкомпактная площадь для миниатюрных модулей камеры.

Заднее фокусное расстояние (BFL): 17,65 мм — обеспечивает достаточный зазор для установки фильтра или покровного стекла.

Максимальный круг изображения: Ø7,4 мм — полностью покрывает активную область сенсора 1/2,5 дюйма без обрезки.

Поле зрения: по диагонали 16,7°, по горизонтали 13,4°, по вертикали 10,7° — геометрия с узким углом идеальна для детального осмотра небольших целей на расстоянии.

Байонет: M9×P0,35 – стандартная резьба для миниатюрных объективов, обеспечивающая легкую взаимозаменяемость с существующими кожухами на базе М9.

2. Преимущества производительности

Исключительно низкие искажения: телевизионные искажения указаны на уровне -0,05%, что практически исключает бочкообразные или подушечно-подушкообразные эффекты. Это обеспечивает точное измерение размеров и сохранение прямолинейности, что крайне важно для задач метрологии и центровки.

Высокая относительная освещенность: при 97,0 % объектив сохраняет равномерную яркость по всему сенсору, что снижает необходимость в постобработке коррекции затенения и улучшает соотношение сигнал/шум на периферии.

Оптимизированный угол главного луча: CRA <6,6° соответствует наклону микролинз большинства датчиков размером 1/2,5 дюйма, минимизируя цветовые сдвиги и потерю чувствительности по краям. Такая совместимость повышает общую квантовую эффективность системы.

Цельностеклянная конструкция (3 элемента). Конструкция из 3 элементов стекла обеспечивает превосходную термическую стабильность, устойчивость к царапинам и ультрафиолетовому излучению по сравнению с пластиковыми альтернативами. Он гарантирует повторяемую фокусировку в широком диапазоне температур (от -20°C до +70°C).

Прецизионная резьба M9. Крепление M9 с мелким шагом обеспечивает точную настройку фокуса и надежную фиксацию, предотвращая случайное смещение от центра во время вибрации или ударов.

3. Области применения

Машинное зрение и автоматизированный контроль. Благодаря фокусному расстоянию 24 мм и низкому уровню искажений этот объектив превосходно подходит для проверки печатных плат, обнаружения поверхностных дефектов и выравнивания миниатюрных компонентов. Узкое поле зрения хорошо сочетается с 1/2,5-дюймовыми сенсорами высокого разрешения для разрешения мелких деталей (например, объектов размером 5–10 мкм).

Промышленная метрология: почти нулевые искажения и высокая относительная освещенность делают его идеальным для манометрических измерений, 3D-сканирования и систем калибровки, где абсолютная точность имеет первостепенное значение.

Безопасность и наблюдение: для наблюдения на большом расстоянии в коридорах, туннелях или ограждениях по периметру телеобъектив в сочетании с диафрагмой F/4,5 обеспечивает достаточную глубину резкости, чтобы держать объекты в фокусе на широком диапазоне расстояний.

Встраиваемые системы технического зрения: компактный размер (TTL <28 мм) и резьба M9 позволяют интегрировать их в дроны, робототехнику и портативные инспекционные устройства, где вес и пространство имеют решающее значение.

Научная и лабораторная визуализация: его стабильные оптические характеристики поддерживают вспомогательную визуализацию при микроскопии, профилирование луча и высококонтрастное документирование плоских образцов.

Компания BOSHI Optical Technology разработала PL-2445D-M9, отвечающую строгим требованиям современной промышленной оптики. Каждый блок проходит индивидуальную проверку коллимации и разрешения, чтобы гарантировать, что фокусное расстояние 24 мм и диафрагма F/4,5 обеспечивают стабильное качество. Низкий CRA объектива и минимальные искажения еще больше снижают алгоритмическую сложность конвейеров обработки изображений, ускоряя циклы развертывания для системных интеграторов. Независимо от того, используется ли этот объектив на высокоскоростных производственных линиях или стационарных измерительных станциях, он представляет собой надежное и экономичное решение, основанное на многолетнем производственном опыте BOSHI Optical Technology. Для индивидуальных вариантов крепления или вариантов с AR-покрытием завод предоставляет гибкую OEM-поддержку, гарантируя, что PL‑2445D‑M9 легко впишется в вашу существующую оптическую архитектуру.
