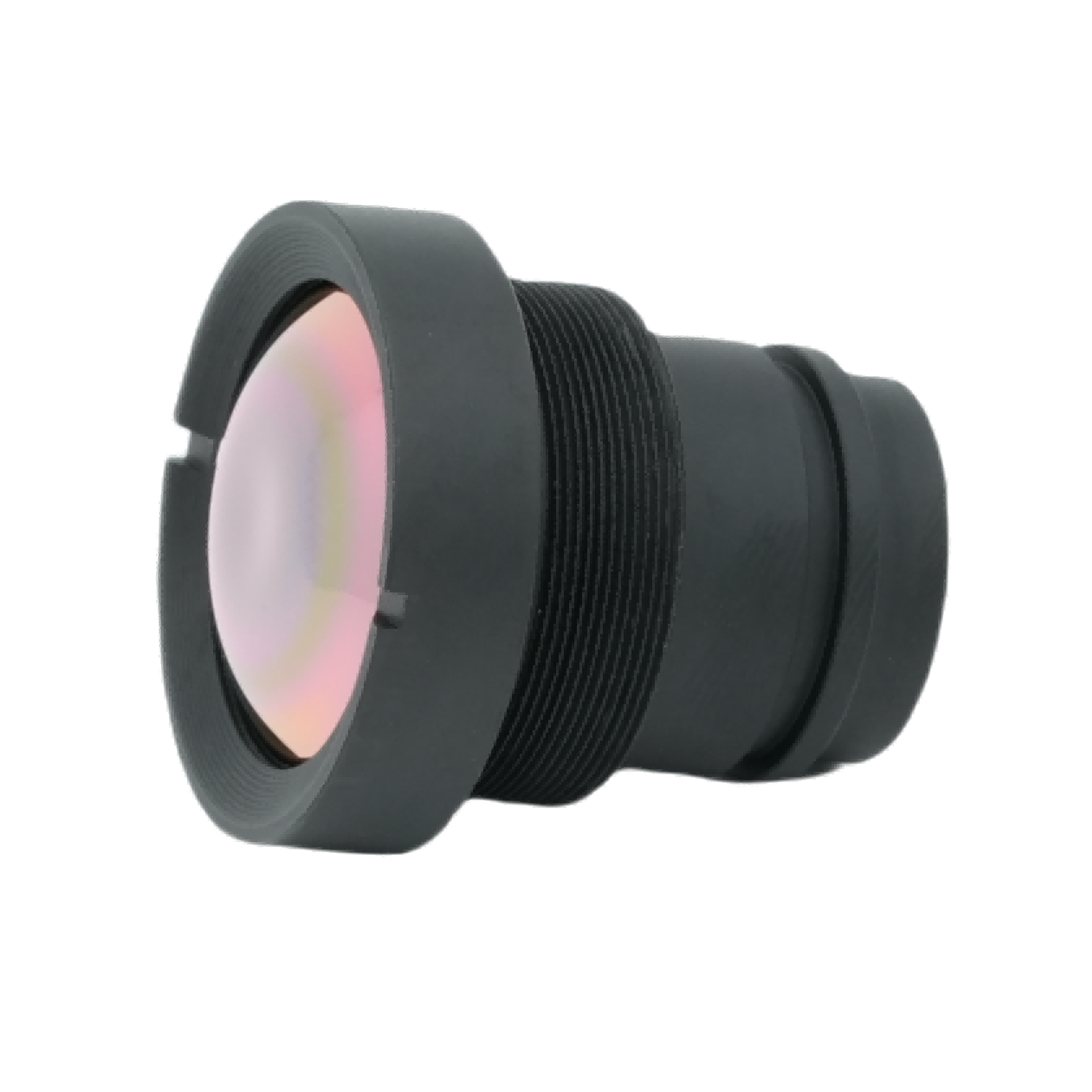

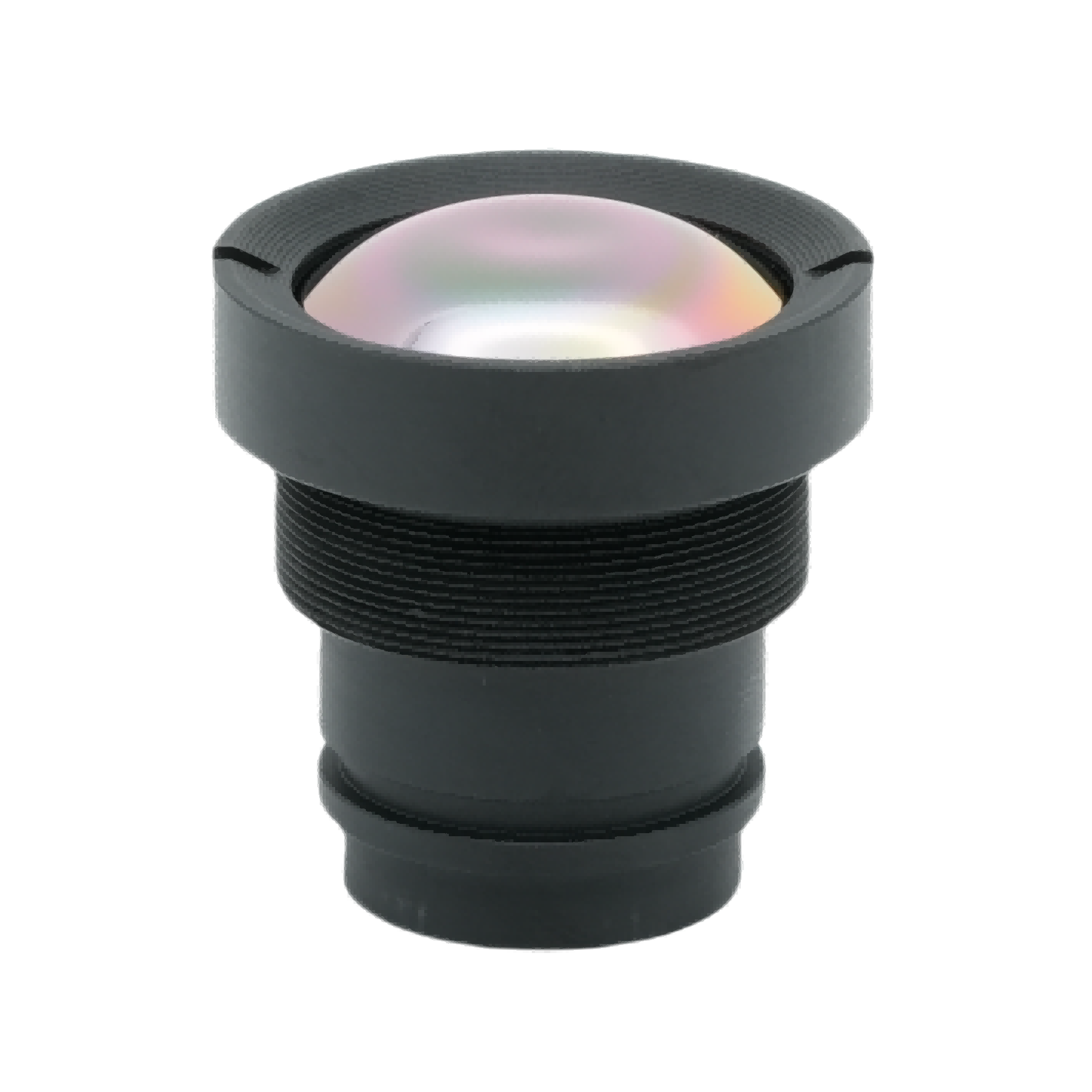

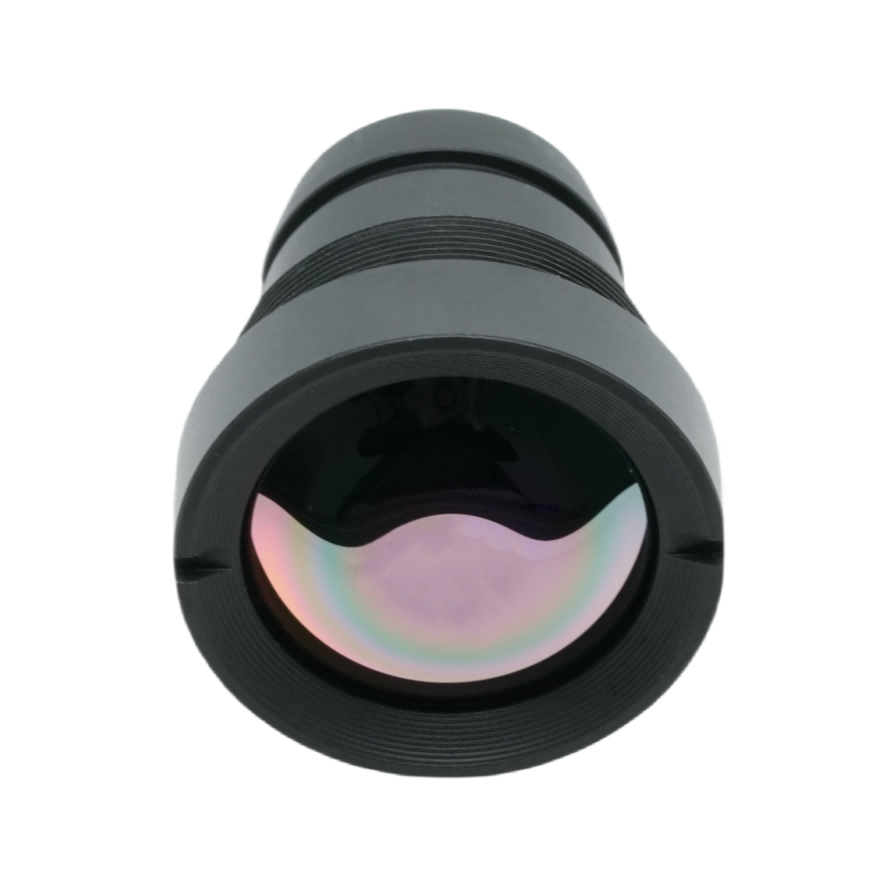

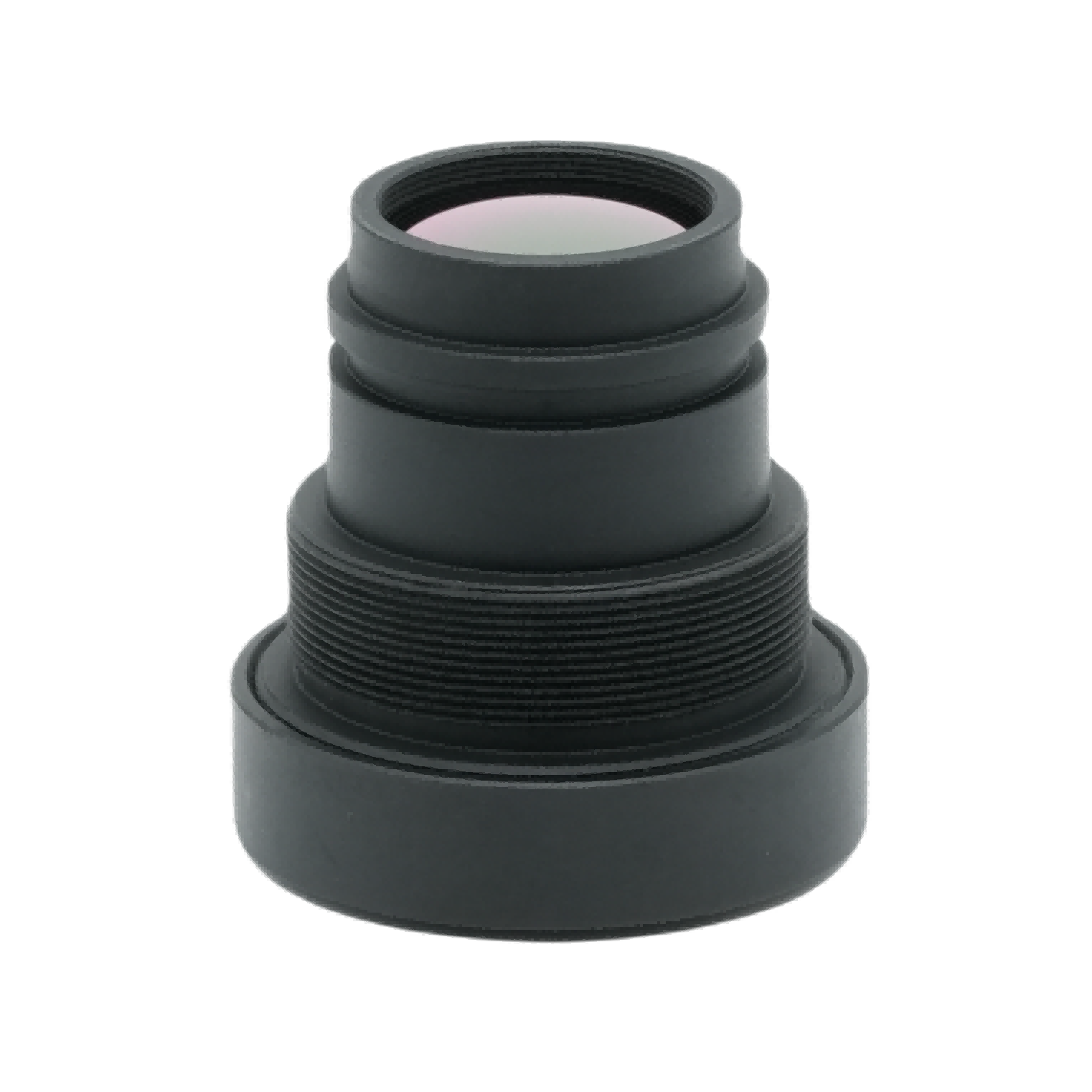

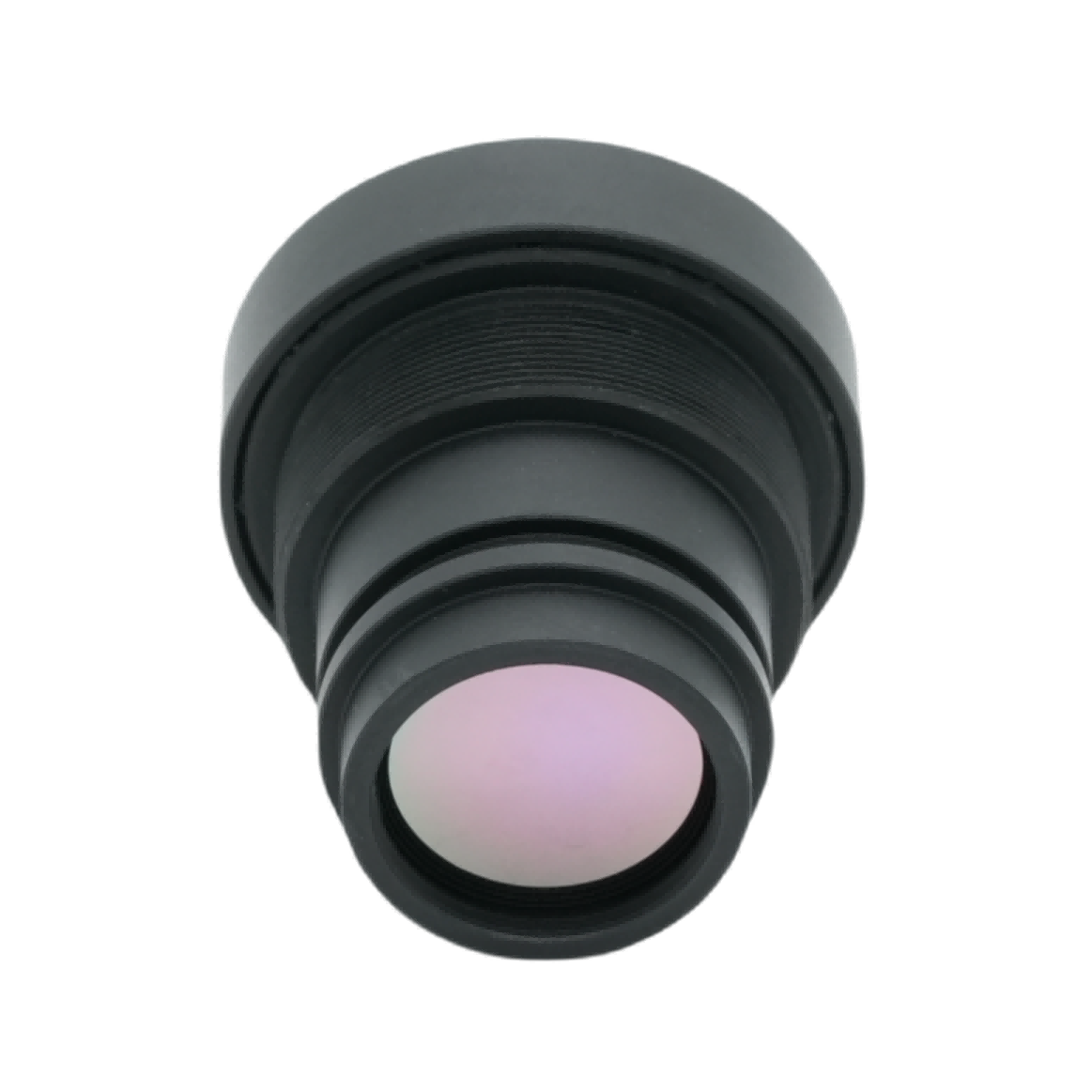

Тепловизионный объектив с фокусным расстоянием 4,1 мм

Краткое описание продукта

Изготовлено и поставлено компаниейБОШИ ОптическийТехнология, этоТепловизионный объектив F1.0 с фокусным расстоянием 4,1 ммслужит сверхширокоугольным инфракрасным объективом, рассчитанным на разрешение 640×512, неохлаждаемые инфракрасные матрицы в фокальной плоскости с размером пикселей 12 мкм. Эта тепловая инфракрасная линза оснащена усовершенствованным антибликовым покрытием AR, обеспечивающим коэффициент пропускания инфракрасного излучения выше 88%. Будучи профессиональной инфракрасной оптической линзой от BOSHI Optical Technology, это устройство имеет защиту передней линзы IP67, легкую конструкцию (около 25 г) и надежную оптическую стабильность в широком диапазоне температур. Он поддерживает плавную интеграцию в компактные неохлаждаемые системы тепловизионных камер, а его широкий угол обзора обеспечивает широкий охват сцены для различных сценариев развертывания тепловизоров.

Подробное описание продукта

Параметр

Оптические характеристики. Этот инфракрасный оптический объектив имеет фокусное расстояние 4,1 мм и сверхбольшую диафрагму F1.0. Большое значение диафрагмы обеспечивает высокую способность поглощения инфракрасного света. Такие оптические характеристики являются основной гарантией четкого выходного сигнала теплового инфракрасного объектива при низких температурах и условиях работы с низким уровнем излучения.

Согласование детекторов. Объектив специально создан для разрешения 640×512 и размера пикселей инфракрасных детекторов 12 мкм. Он обеспечивает высокую степень соответствия основным форматам неохлаждаемых термодатчиков и позволяет избежать отклонений изображения, вызванных несоответствием между объективом и датчиком.

Поле зрения. Он обеспечивает угол обзора 130° по диагонали, 102° по горизонтали и 83° по вертикали. Пользователи могут получить широкий охват сцены без механических компонентов сканирования, что упрощает общую механическую схему теплового оборудования.

Фокус производительности. Диапазон непрерывной фокусировки составляет от 0,5 м до бесконечности. Функция фокусировки позволяет выполнять инспекционные работы с близкого расстояния и задачи наблюдения на больших расстояниях, а также расширяет границу полезного расстояния для этого объектива с фокусным расстоянием 4,1 мм.

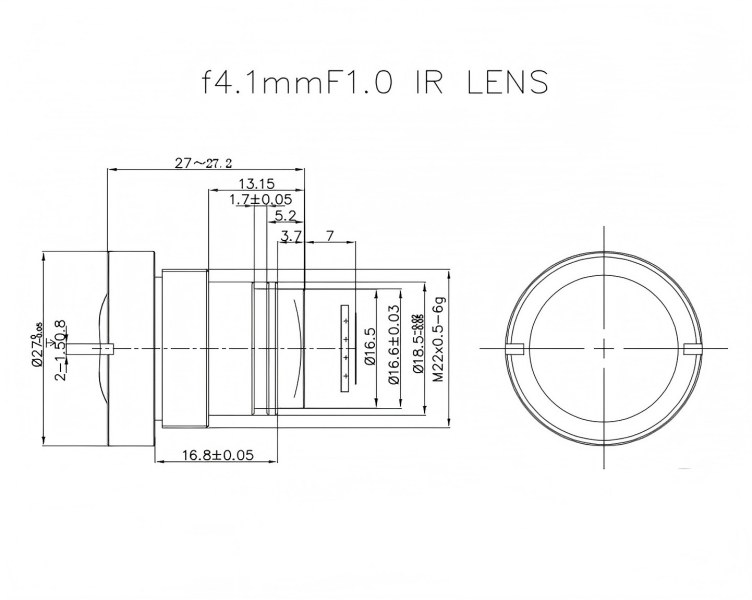

Экологический и механический индекс. Диапазон рабочих температур достигает -40℃ ~ +80℃. Передняя линза достигает степени водонепроницаемости и пыленепроницаемости IP67. Для удобства сборки применяется стандартный резьбовой интерфейс крепления M22×0,5. Вес нетто остается около 25 г, что создает благоприятные условия для разработки легкого оборудования.

Показатели качества изображения. Благодаря антибликовому покрытию AR оптический коэффициент пропускания превышает 88%. Относительная освещенность остается выше 80%. Значение искажения контролируется ниже 45%. Набор индикаторов балансирует возможности широкоугольной съемки и фактическое качество изображения.

Преимущества производительности

Превосходная тепловая чувствительность при слабом освещении. Максимальная диафрагма F1.0 повышает эффективность сбора лучистой энергии. При работе в условиях затемнения и низкой радиации эта тепловая инфракрасная линза может заметно повысить контрастность теплового изображения. Это снижает риск размытия изображения при слабом инфракрасном сигнале цели.

Сверхширокий охват. Угол обзора по диагонали 130° позволяет охватить большую зону наблюдения для одного устройства. Сторона проекта может соответственно сократить количество развернутых тепловизионных камер для комплексного мониторинга. Это приводит к прямому снижению общей стоимости строительства системы.

Стабильная однородность изображения. Относительная освещенность более 80% эффективно подавляет явление виньетирования. Яркость остается постоянной по всему кадру изображения. Коэффициент пропускания более 88% сокращает потери инфракрасной энергии на оптическом пути передачи. BOSHI Optical Technology выполняет повторную калибровку этой инфракрасной оптической линзы, чтобы обеспечить равномерный выходной сигнал при длительном непрерывном рабочем состоянии.

Сильная экологическая стойкость. Защита передней линзы IP67 и широкий рабочий диапазон температур обеспечивают стабильную работу в условиях дождя, пыли, сильного холода и высокой температуры. Объектив не требует частого ручного обслуживания и подходит для эксплуатации на открытом воздухе и в суровых промышленных условиях.

Компактная и простая интеграция. Легкая конструкция весом 25 г и стандартное крепление M22×0,5 снижают сложность механической конструкции миниатюрных тепловизионных устройств. Разработчики оборудования могут сэкономить на структурных модификациях во время интеграции продукта.

Гибкая возможность фокусировки. Минимальное расстояние фокусировки 0,5 м обеспечивает обнаружение близких целей. По сравнению с обычными объективами с фиксированным фокусом для больших расстояний этот продукт с фокусным расстоянием 4,1 мм расширяет границы применения и удовлетворяет требованиям наблюдения на смешанных расстояниях.

Области применения

Мониторинг охраны периметра. Этот тепловизионный инфракрасный объектив с широким углом обзора обеспечивает широкоугольное тепловое наблюдение на заводах, в парках, приграничных зонах и жилых районах. Он выполняет работу по обнаружению вторжений днем ​​и ночью без видимого источника света. Мониторинг безопасности периметра — одно из ключевых направлений применения продукции BOSHI Optical Technology.

Промышленная тепловая инспекция. Инфракрасная оптическая линза поддерживает проверку температуры оборудования, обнаружение неисправностей электрического шкафа, проверку тепловых утечек в трубопроводе и патрулирование безопасности на заводе. Сотрудники на местах могут вовремя обнаружить аномальные источники тепла, чтобы предотвратить несчастные случаи на производстве.

Умный транспорт и видение транспортных средств. Его можно использовать для автомобильного теплового ночного видения, мониторинга дорожного движения. В условиях тумана, ночи и плохой видимости распознавание разрешения 640×512 помогает завершить работу по идентификации пешеходов и препятствий.

Полезная нагрузка беспилотных систем. Благодаря легкости (25 г) объектив действует как легкая тепловая нагрузка для БПЛА, роботов и беспилотных наземных транспортных средств. Он выполняет поисково-спасательные операции, мониторинг лесных пожаров и патрулирование местности.

Общественная безопасность и аварийно-спасательная служба. При пожаротушении и поисково-спасательных операциях он хорошо работает в темных, задымленных или визуально затемненных помещениях. Тепловые сигналы могут преодолевать частичные помехи от дыма и фиксировать положение цели.

Сельское хозяйство и экологический мониторинг. Операторы проводят анализ температуры растительности, наблюдение за дикой природой и отслеживание распределения тепла в окружающей среде с помощью этой тепловизионной линзы. Он обеспечивает эффективную поддержку данных для сельскохозяйственных исследований и исследований экологической среды.
