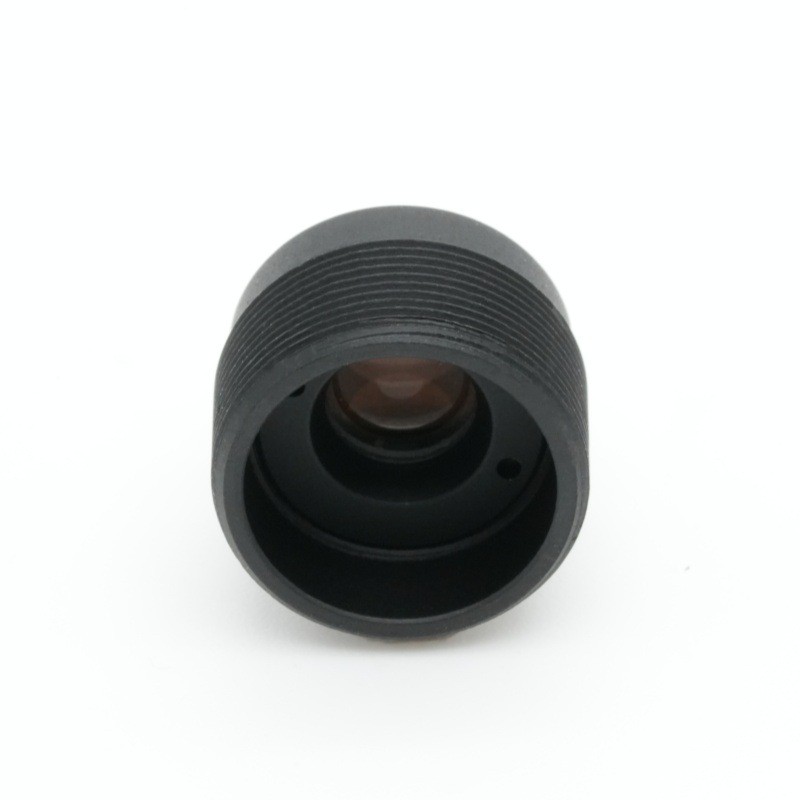

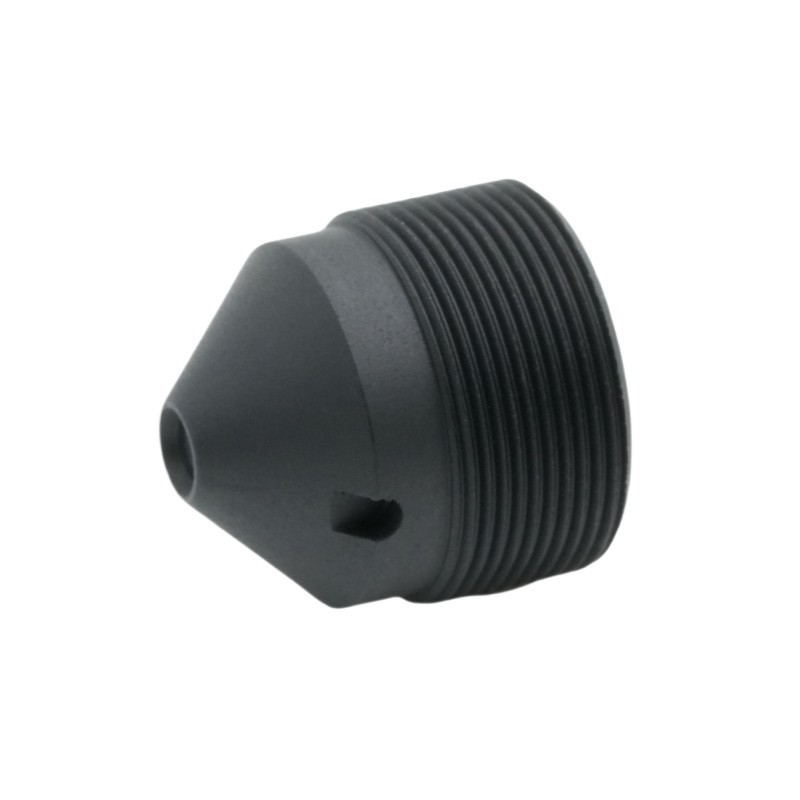

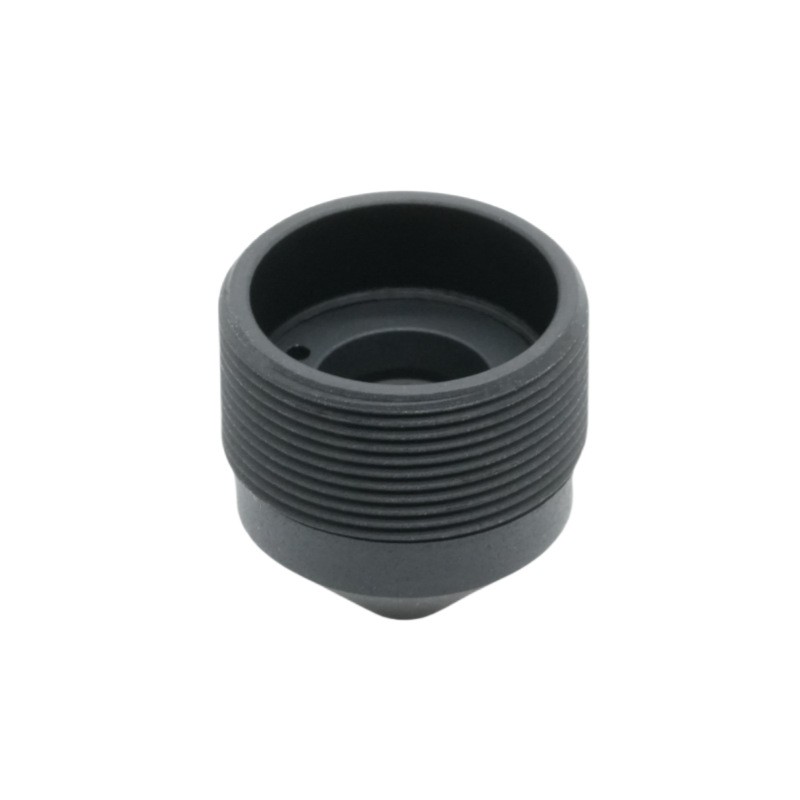

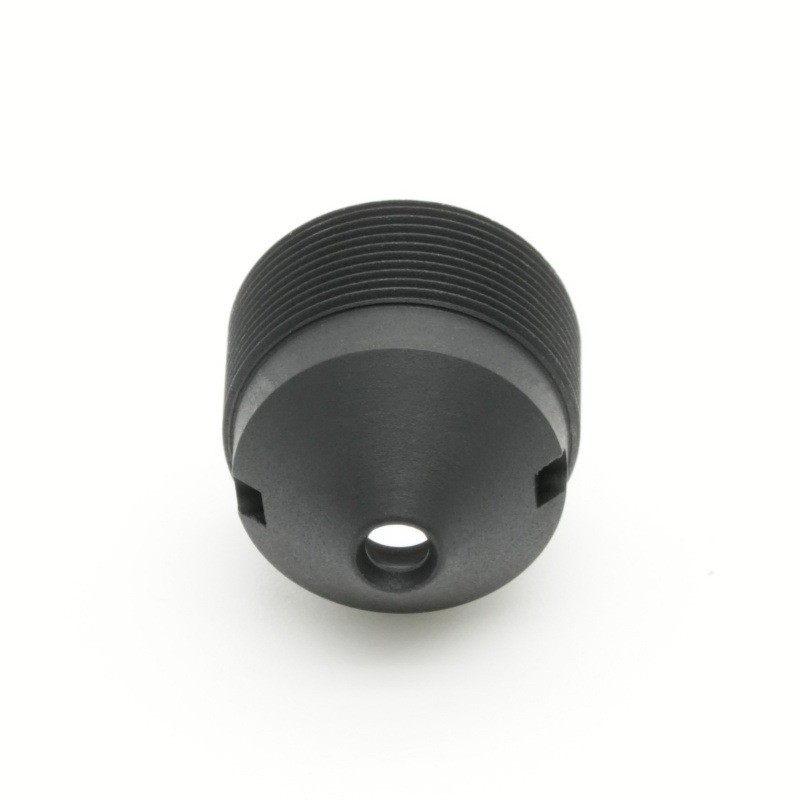

Конусная линза 6,2 мм

Краткое описание продукта

Этот высоконадежный объектив с фиксированным фокусным расстоянием 6,2 мм, изготовленный компанией BOSHI Optical Technology, специально создан для массовых OEM-проектов безопасности и оптимизирован для стандарта объективов формата 1/2,7 дюйма. Эта компактная миниатюрная оптика, оснащенная фиксированной диафрагмой F2,6, обеспечивает прекрасный баланс светосилы и практичной глубины резкости для использования оптики наблюдения среднего радиуса действия. В качестве профессионального объектива для настольных ПК он использует конструкцию линзы с малым углом главного луча менее 15° в сочетании с высокой относительной освещенностью для уменьшения углового виньетирования и сдвига цвета — распространенной причины отказа недорогих компонентов мини-IP-камеры. Он обеспечивает диагональное поле обзора 74 градуса для распознавания объектов и человеческого тела, а также большой допуск на круг изображения для компенсации отклонений сборки во время высокоскоростного производства модулей. BOSHI Optical Technology проводит полную оптическую и механическую проверку для каждой линзы платы безопасности OEM, обеспечивая стабильное круглосуточное изображение в оборудовании для мониторинга коммерческих и жилых помещений. Оптимизированный по стоимости для автоматизированных сборочных линий, он служит проверенным оптическим компонентом для камер Wi-Fi, компактных IP-модулей и устройств наблюдения общего назначения.

Подробное описание продукта

Анализ параметров

- Объектив с фиксированным фокусным расстоянием 6,2 мм (EFL 6,2±5%):Это среднее фиксированное фокусное расстояние откалибровано специально для оптики наблюдения среднего радиуса действия. Не слишком широкий, чтобы вызвать сильные искажения по краям, и не слишком узкий, чтобы ограничить охват сцены. При типичной высоте наблюдения при настенном монтаже это фокусное расстояние позволяет четко распознавать человеческие фигуры и товары на расстоянии наблюдения 3‑8 м, что идеально подходит для входов, офисов и торговых помещений, избегая компромиссов в производительности, присущих сверхширокоугольным или телеобъективам.

- Фиксированная диафрагма F2,6 (F/NO 2,6±5%):Практичная спецификация с фиксированной диафрагмой для сценариев ежедневного наблюдения. Фиксированная диафрагма F2,6 обеспечивает стабильное поступление света при нормальном освещении в помещении, сохраняя при этом удовлетворительную глубину резкости. Несколько объектов, находящихся на разных расстояниях внутри кадра, могут сохранять резкость одновременно, устраняя риск расфокусировки, вызванный слишком большой апертурой в компактной миниатюрной оптике.

- Оптимизация объектива формата 1/2,7 дюйма:Вся оптическая система смоделирована и настроена для датчика размером 1/2,7 дюйма. Максимальный круг изображения Ø7,0 мм обеспечивает достаточный запас безопасности за пределами активной зоны датчика. При сборке этого объектива платы M7 на модули камеры незначительное позиционное смещение от автоматизированного оборудования SMT не приведет к механическому виньетированию, что напрямую увеличивает объем массового производства для OEM-заказчиков камер.

- Спецификация поля зрения:74° по диагонали/62° по горизонтали/33,5° по вертикали. Реальная калибровка угла, ориентированная на безопасность. Горизонтальный угол 62° соответствует большинству требований к настенному мониторингу в офисах и магазинах, вертикальный угол соответствует стандартной высоте установки, не тратя пиксельные ресурсы на бесполезный участок потолка или земли.

- линза с низким углом главного луча (CRA<15°):Одна из основных конкурентных функций компонента мини-IP-камеры. Многие бюджетные компактные объективы имеют высокое значение CRA, что приводит к угловому цветовому оттенку, падению чувствительности и неравномерной яркости при использовании обычных CMOS-сенсоров. Эта конструкция, контролируемая ниже 15°, значительно подавляет такие оптические дефекты.

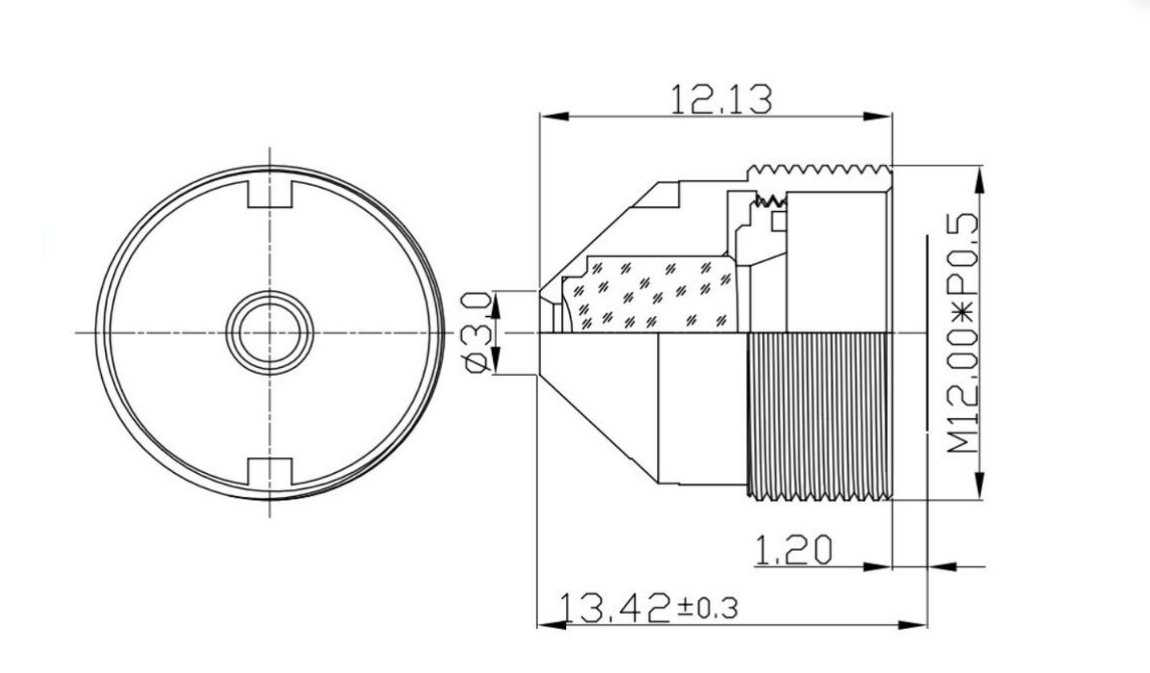

- Механические характеристики объектива платы M7:ТТЛ: 13,42±0,3 мм; БФЛ: 6,5±0,2 мм. Строгий контроль допусков по общей длине дорожки и заднему фокусному расстоянию. Компактные размеры поддерживают высокоинтегрированную конструкцию миниатюрного модуля; жесткие механические допуски гарантируют повторяемость оптического выхода после автоматизированной сборки для массовых заказов линз для плат безопасности OEM.

- Индекс искажения и освещенности:Телевизионные искажения — 12,00 %, относительная освещенность 58,0 %. Настраиваемые приложением искажения для записи видеонаблюдения без неестественного растяжения сцены. Объектив с высокой относительной освещенностью 58,0 % сохраняет приемлемую яркость в углах изображения, снижая нагрузку на алгоритм ISP для коррекции темных краев.

Основные преимущества производительности от оптической технологии BOSHI

1. Комбинация зрелого объектива с фиксированным фокусным расстоянием 6,2 мм и фиксированной диафрагмы F2,6 обеспечивает сбалансированные оптические возможности для оптики наблюдения среднего класса. Он стабильно работает как в яркое дневное время, так и в темных помещениях, полностью раскрывая потенциал изображения объектива формата 1/2,7 дюйма без чрезмерной зависимости от программной коррекции ISP.

2. Будучи компактной миниатюрной оптикой с увеличенным диаметром круга изображения 7,0 мм, этот объектив M7 обеспечивает отказоустойчивость сборки. Небольшое отклонение позиционирования во время сборки массового модуля не приведет к появлению темных углов, что снижает количество дефектов для OEM-производителей камер.

3. Встроенные свойства линзы с низким углом главного луча работают вместе с высокими показателями относительной освещенности линзы. Яркость от центра до угла и постоянство цвета сохраняются в хорошем состоянии; он эффективно решает проблемы затенения углов и смещения цвета, которые беспокоят многочисленные конкурирующие компоненты мини-IP-камеры.

4. Оптимизированные механические размеры для автоматизации рабочего процесса массового производства. BOSHI Optical Technology осуществляет выборочный контроль оптических показателей и механических размеров для каждой партии линз OEM-платы безопасности. Стабильная производительность продукта гарантирована для крупномасштабных проектов видеонаблюдения OEM и ODM.

5. Сбалансированные телевизионные искажения и краевая подсветка снижают потребность в сложном алгоритме коррекции изображения. Камеры, интегрированные с этим объективом, могут выводить естественные кадры наблюдения, экономя вычислительные ресурсы чипа для других функций.

Сценарии целевого применения

1. Коммерческое оборудование для внутреннего наблюдения: противокражные камеры для розничной торговли, модули мониторинга офисов, компактные IP-камеры в вестибюлях и коридорах. Этот объектив для платы безопасности OEM, созданный как оптика для наблюдения среднего класса, идеально сочетается с объективом формата 1/2,7 дюйма. Будучи квалифицированным компонентом мини-IP-камеры, он обеспечивает четкое изображение объектов и человеческого тела в общественных зонах среднего размера.

2. Устройства безопасности умного дома: бытовые камеры наблюдения Wi-Fi, модули вспомогательных камер на входе в здание. Благодаря компактной миниатюрной оптической конструкции и характеристикам объектива с малым углом главного луча объектив M7 подходит для домашних камер с ограниченным пространством.

3. Мини-встроенные системы технического зрения: вспомогательные камеры контроля доступа, малогабаритные модули сбора изображений с интерфейсом M7. Объектив с фиксированным фокусным расстоянием 6,2 мм обеспечивает необходимое увеличение для наблюдения за объектами на малых и средних расстояниях.

4. Массовые проекты OEM-камер наблюдения: аналоговые и IP-камеры видеонаблюдения массового производства. Оптическая технология BOSHI предлагает экономичное оптическое решение: этот объектив с фиксированной диафрагмой F2.6 можно интегрировать в готовое оборудование камеры для мировых брендов продуктов безопасности.
