Коническая коническая линза 6,2 мм

Краткое описание продукта

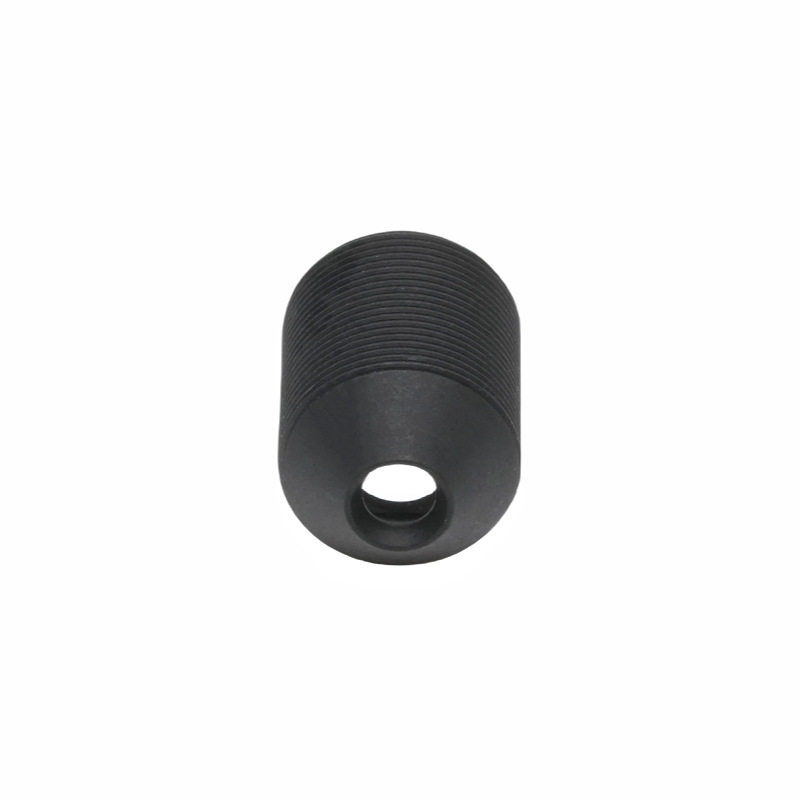

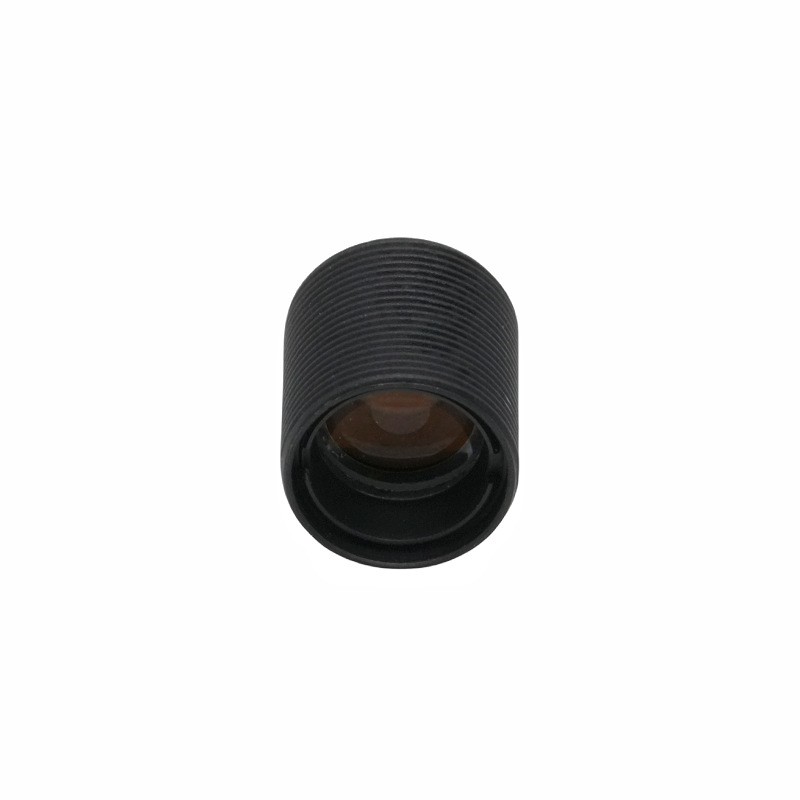

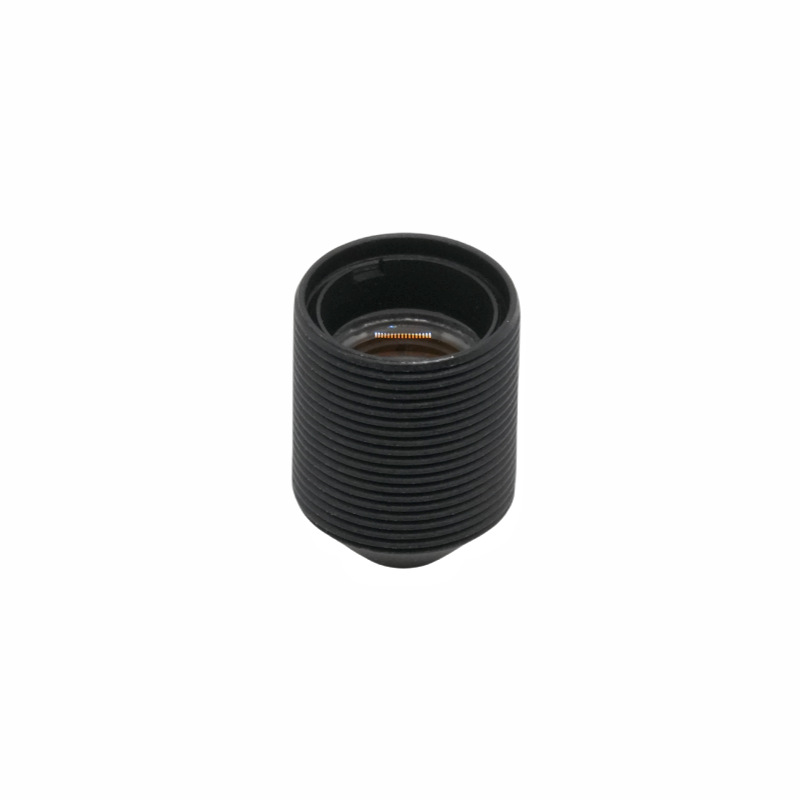

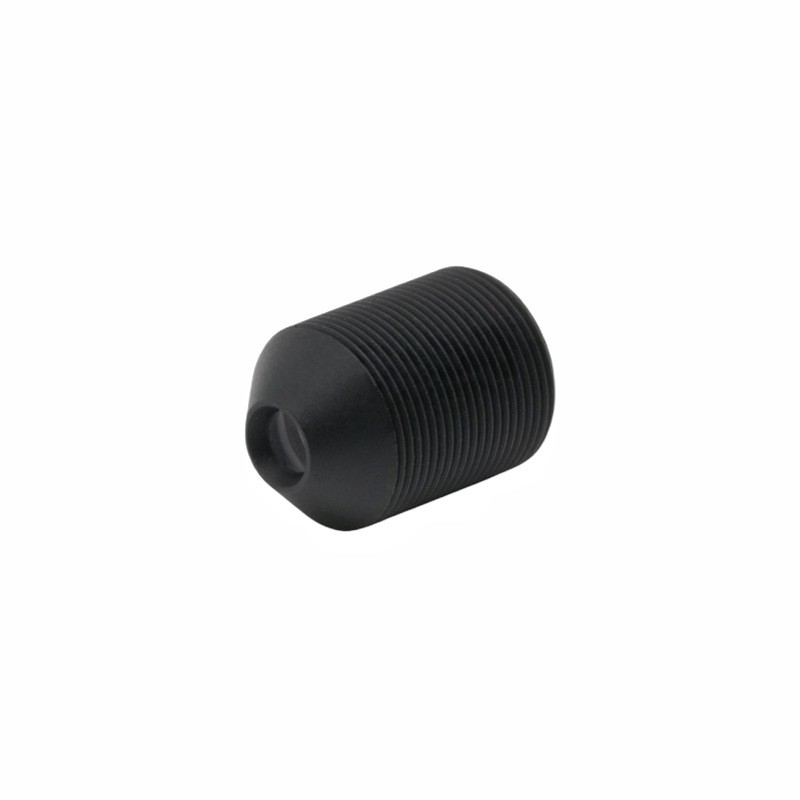

Компания ShangHai SILK Optical Technology CO., LTD предлагает объектив M7, компактный оптический объектив, предназначенный для интеграции объективов малоформатных камер с датчиками изображения 1/2,7 дюйма. Этот объектив с фиксированным фокусным расстоянием 6,2 мм имеет конструкцию из 4 групп объективов, обеспечивая сбалансированное качество изображения для миниатюрных камер. Обладая максимальным диаметром изображения 7,0 мм, этот широкоугольный миниатюрный объектив поддерживает поле зрения по диагонали 74° для захвата достаточного охвата сцены. Имея низкий CRA Объектив с углом главного луча менее 15° идеально подходит для обычных КМОП-датчиков и снижает риск виньетирования, а высокая относительная освещенность на 58,0 % обеспечивает равномерную яркость по всему кадру. Этот компактный оптический объектив для наблюдения, оснащенный компактным креплением M7, имеет короткую общую длину дорожки (13,42 ± 0,3 мм) и хорошо подходит для размещения устройств в ограниченном пространстве. Этот компактный оптический объектив, изготовленный компанией ShangHai SILK Optical Technology CO., LTD. проходит строгие оптические испытания, чтобы гарантировать стабильный результат для встраиваемых устройств машинного зрения массового производства.

Подробное описание продукта

1. Анализ параметров

- Фокусное качество: этот объектив с фиксированным фокусным расстоянием 6,2 мм обеспечивает эффективное фокусное расстояние 6,2 ± 5 % мм и диафрагму F/NO 2,6 ± 5 %, балансируя поступление света и глубину резкости для ежедневных съемок в помещении и на открытом воздухе.

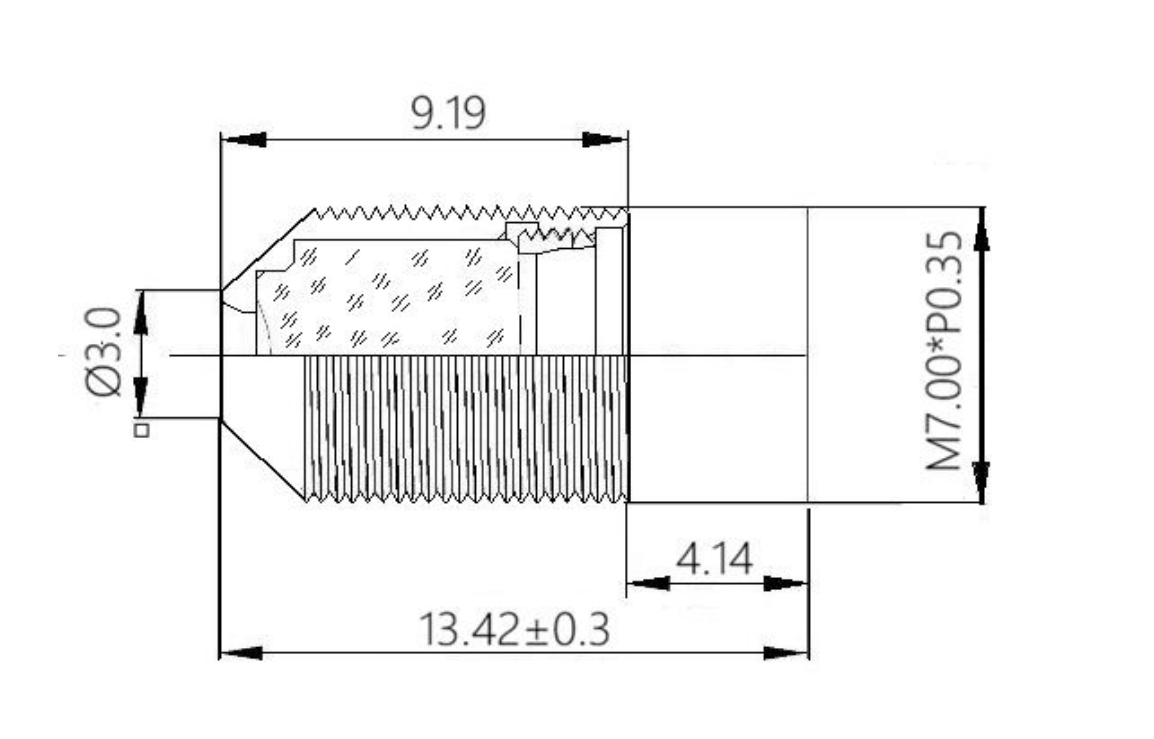

- Механические размеры: общий TTL достигает 13,42±0,3 мм, BFL – 6,5±0,2 мм; Крепление M7 обеспечивает легкую сборку модулей камер небольшого размера.

- Оптическая структура: сборка линз из 4 групп обеспечивает компактную оптическую схему, максимальный диаметр изображения 7,0 мм, идеально подходит для целевого размера датчика 1/2,7 дюйма.

- Поле зрения: широкоугольный миниатюрный объектив обеспечивает угол обзора 74° по диагонали, 62° по горизонтали и 33,5° по вертикали. Телевизионные искажения составляют -12,00%, что подходит для общего мониторинга без требований к сверхнизким искажениям.

- Оптические показатели: относительная освещенность 58,0%; в качестве объектива с низким CRA, CRA<15°, что значительно уменьшает проблему темных углов для CMOS-сенсоров.

Компания ShangHai SILK Optical Technology Co., LTD строго контролирует допуски по каждому ключевому параметру, чтобы обеспечить согласованность партии этого объектива M7.

2. Преимущества производительности

- Компактный форм-фактор: сверхмалая общая длина компактного оптического объектива адаптируется к очень миниатюрным конструкциям модулей камеры, экономя внутреннее пространство устройства.

Совместимость с датчиком: оптимизирован для 1/2,7-дюймового объектива малоформатной камеры; характеристика объектива с низким коэффициентом CRA позволяет избежать падения чувствительности датчика по краям изображения.

- Равномерная яркость экрана: высокая относительная освещенность сохраняет полезную яркость по всему кадру, сокращая нагрузку на постобработку для встроенных систем машинного зрения.

- Практичное широкоугольное покрытие: этот широкоугольный миниатюрный объектив обеспечивает приличное поле зрения для захвата большего количества информации о сцене с помощью ограниченного количества камер.

- Надежная сборка: стандартное крепление M7 обеспечивает стабильное механическое позиционирование; Компания ShangHai SILK Optical Technology Co., LTD выполняет полную оптическую проверку перед поставкой этой оптической линзы для наблюдения.

3. Области применения

- Миниатюрные камеры наблюдения: этот оптический объектив для наблюдения подходит для крошечных камер домашней безопасности, компактных модулей IP-камер для наблюдения в помещении.

- Встроенное видеооборудование: компактный оптический объектив подходит для небольших промышленных вспомогательных камер, встроенных в интеллектуальные бытовые устройства.

- Визуальные терминалы IoT: объектив с фиксированным фокусным расстоянием 6,2 мм интегрируется в интеллектуальные дверные камеры, устройства визуального контроля доступа, использующие датчики 1/2,7 дюйма.

- Миниатюрная потребительская визуализация: этот объектив камеры небольшого формата подходит для компактного оборудования для сбора изображений, требующего умеренного широкоугольного обзора.

- Нестандартные миниатюрные оптические модули: структура сборки линз из 4 групп поддерживает индивидуальное вторичное соответствие для специальных проектов миниатюрного зрения от ShangHai SILK Optical Technology CO., LTD.
