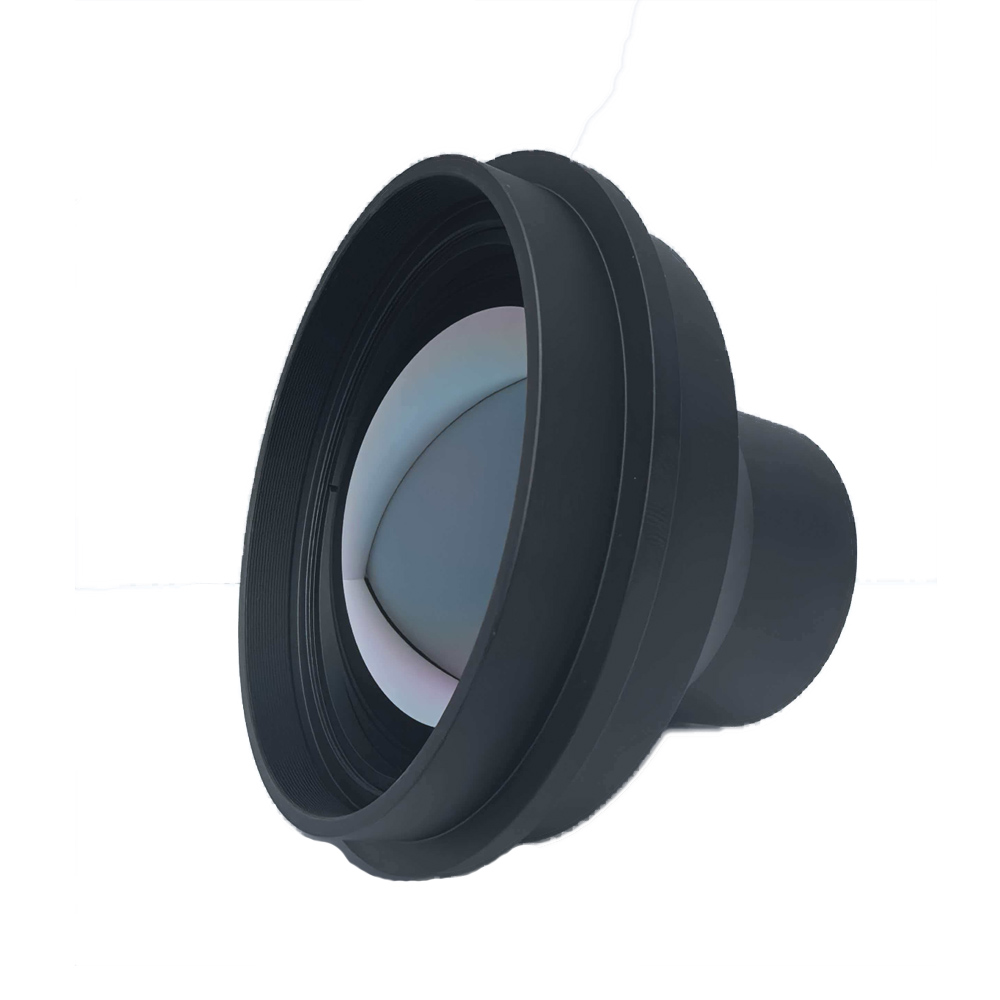

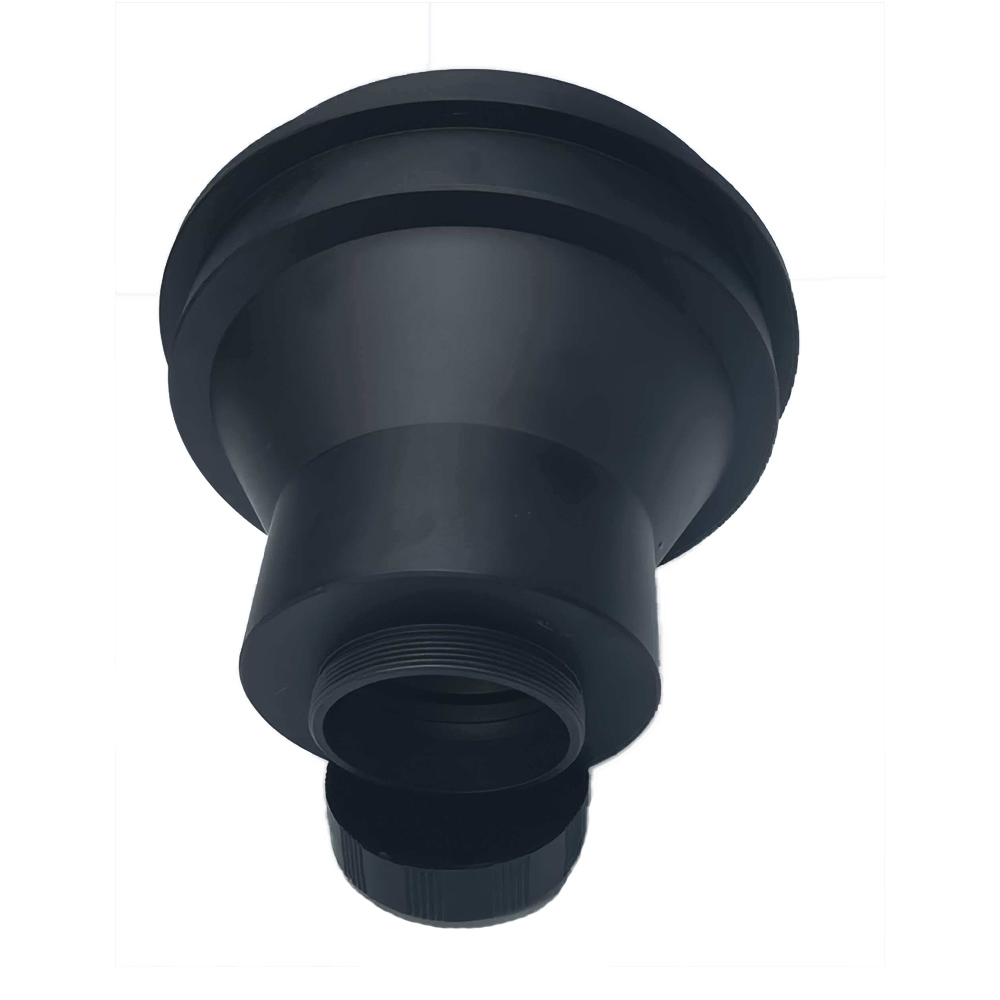

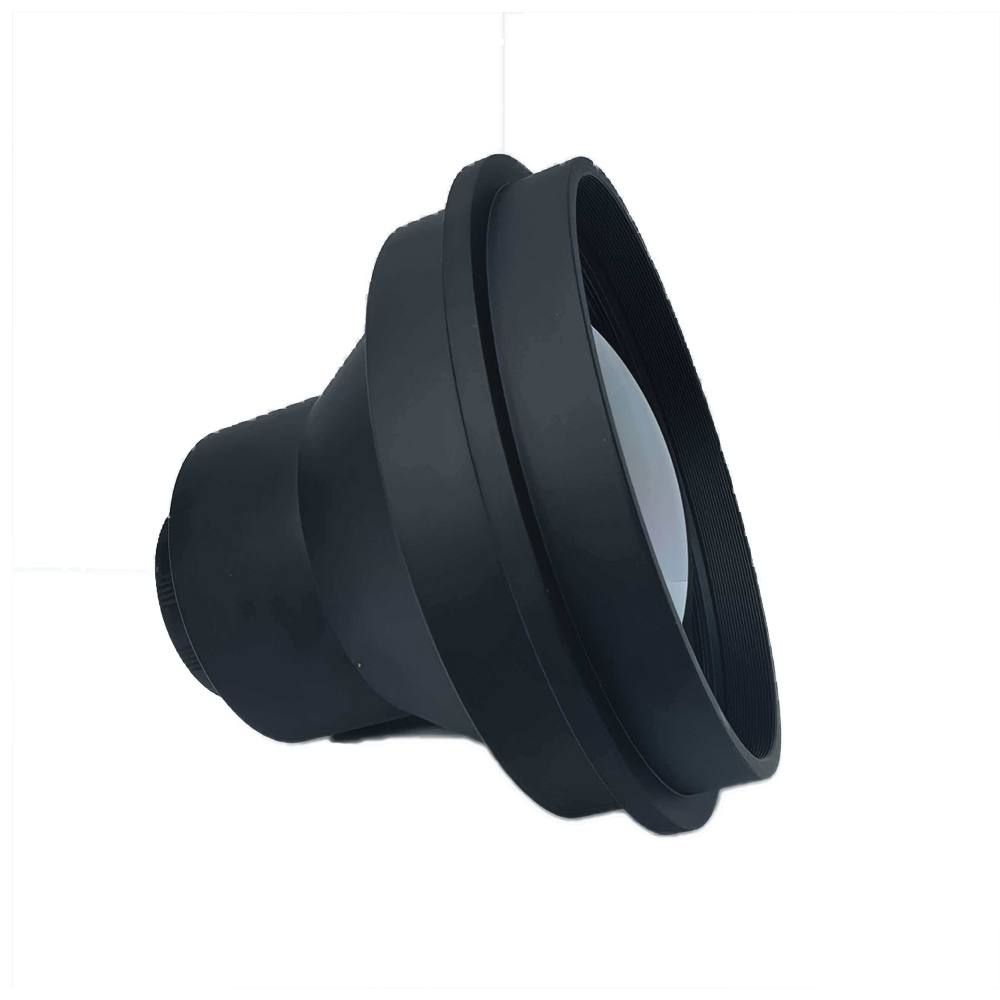

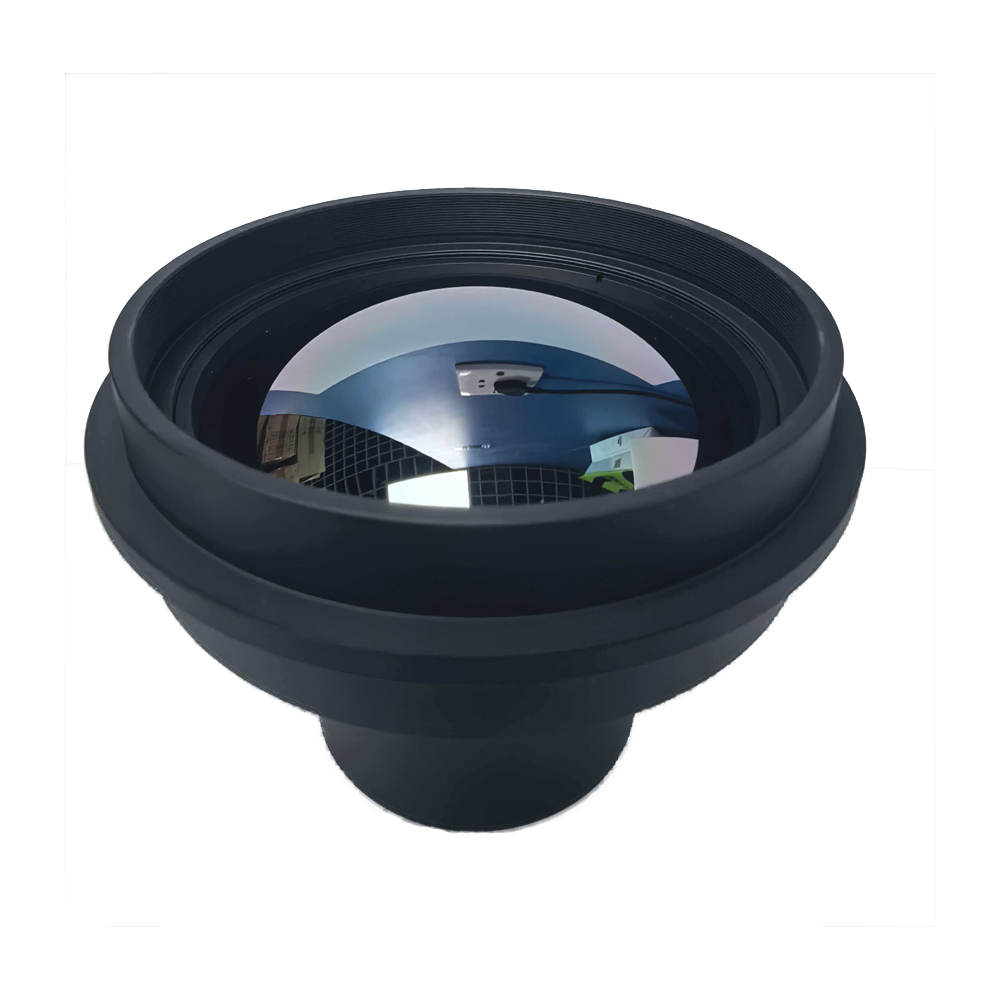

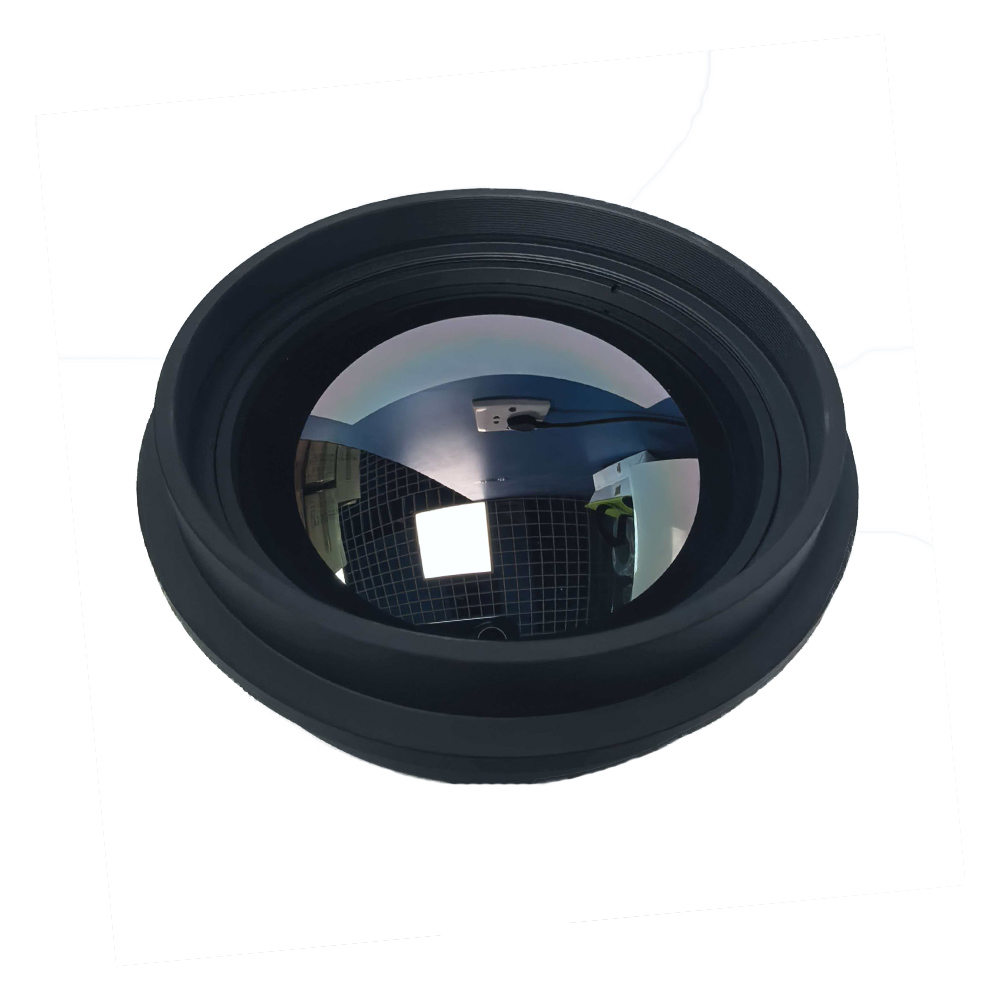

Объектив тепловидения 75 мм

Краткое описание продукта

Этот высокоэффективный тепловизионный объектив с фокусным расстоянием 75 мм разработан и изготовлен компаниейШанхайская компания по оптическим технологиям SILK, LTD,оптимизирован для инфракрасных детекторов размером 640×512, 17 мкм и обеспечивает четкое длинноволновое инфракрасное изображение. Благодаря дизайну с большой апертурой F1.0 этот атермальный объектив F1.0 обеспечивает надежную оптическую атермализацию без дополнительных электрических фокусирующих частей, сохраняя стабильное качество изображения в экстремальных рабочих условиях -40℃ ~ +80℃.

Благодаря покрытию открытой оптики HD, высокому коэффициенту пропускания до 88 % и относительной освещенности более 96 % эта инфракрасная линза восстанавливает равномерную яркость по всему полю зрения, а низкий уровень искажений (0,85 %) минимизирует геометрические отклонения изображения. Механическое крепление M34×0,75 обеспечивает быструю и стабильную сборку, а степень водонепроницаемости переднего элемента IP67 обеспечивает надежную защиту от пыли и влаги. Компактная тепловизионная линза весит всего около 475 г и подходит для интеграции в различные устройства инфракрасного наблюдения. ShangHai SILK Optical Technology CO., LTD строго контролирует каждую производственную процедуру, что делает эту инфракрасную линзу надежным оптическим ядром для задач теплового наблюдения и мониторинга на открытом воздухе.

Подробное описание продукта

Анализ параметров

Фокусное расстояние и диафрагма:Фокусное расстояние 75 мм в сочетании с большой диафрагмой F1.0. Большая апертура собирает больше инфракрасного излучения, значительно улучшая соотношение сигнал/шум при съемке инфракрасного излучения в условиях недостаточной освещенности.

Совместимость детектора:Идеально сочетается с неохлаждаемым инфракрасным детектором размером 640×512,17 мкм, обеспечивая поле зрения 8,3°(Г) ×6,6°(В) для наблюдения на средних и больших расстояниях.

Оптическая структура:Применяет конструкцию оптической атермализации, устраняет тепловую дефокусировку, вызванную широкими колебаниями температуры, механизм фокусировки с приводом от двигателя не требуется.

Оптическое покрытие и оптоиндекс:Покрытие открытой оптики HD обеспечивает коэффициент пропускания 88%; относительная освещенность>96% обеспечивает равномерную яркость изображения; искажения контролируются на уровне всего 0,85% для реалистичного изображения.

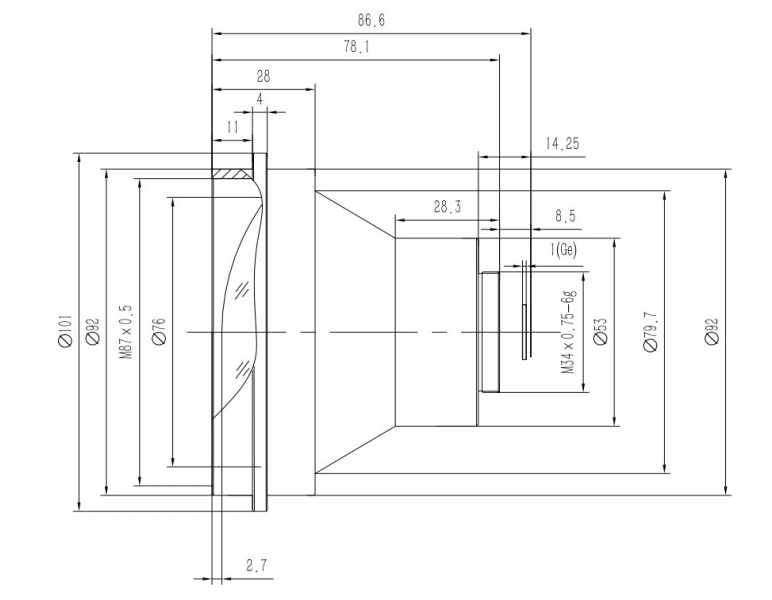

Механические и экологические:Стандартное крепление M34×0,75 для легкой установки; Степень защиты переднего элемента IP67; рабочая температура -40℃~+80℃; вес нетто ~ 475 г для легкой системной интеграции.

Преимущества производительности

Стабильная атермальная визуализация:В этой тепловизионной линзе применяется технология пассивной оптической атермализации от ShangHai SILK Optical Technology CO., LTD. Он сохраняет четкость фокусировки при температуре от 40 ℃ до +80 ℃, позволяет избежать риска сбоя электронной фокусировки, снижает энергопотребление всей системы и частоту механических отказов.

Превосходные оптические характеристики:Покрытие с высоким коэффициентом пропускания этой инфракрасной линзы гарантирует достаточный вход инфракрасной энергии. Относительная освещенность более 96% предотвращает образование темных углов; сверхнизкое искажение 0,85 % позволяет избежать деформации формы цели, обеспечивая точное измерение и распознавание цели.

Прочная адаптация к окружающей среде:Степень водонепроницаемости переднего элемента IP67 защищает корпус объектива от пыли, дождя и брызг. Прочная конструкция атермальной линзы F1.0 адаптируется к суровому климату на открытом воздухе.

Удобная системная интеграция:Стандартизированный интерфейс M34×0,75 поддерживает быструю механическую установку. Легкая конструкция весом 475 г снижает нагрузку на транспортное, бортовое и портативное инфракрасное оборудование.

Надежное качество производства:Компания ShangHai SILK Optical Technology Co., LTD самостоятельно выполняет оптическое проектирование, сборку линз и калибровку производительности. Каждая линза детектора толщиной 17 мкм перед доставкой проходит строгий температурный цикл и оптическую проверку.

Области применения

Безопасность границ и периметра:Этот тепловизионный объектив подходит для стационарных тепловизионных камер наблюдения и обеспечивает оповещение по периметру на большом расстоянии, обнаруживая злоумышленников днем ​​и ночью в полной темноте.

Автомобильное тепловое наблюдение:Атермальная линза F1.0 служит для бортовых инфракрасных систем мониторинга, выполняющих обнаружение дорожных опасностей в плохую погоду, например, в туман и ночью.

Полезная нагрузка беспилотной системы:Этот высокопроизводительный инфракрасный объектив, являющийся основным оптическим компонентом инфракрасного блока БПЛА, предназначен для патрулирования на средних расстояниях, раннего предупреждения лесных пожаров и наблюдения за дикой природой.

Промышленная проверка температуры:Совместимость с инфракрасным детектором 640×512 для измерения температуры электрооборудования и мониторинга состояния печи в условиях тяжелой промышленности.

Портативные тепловизионные приборы наблюдения:Эта линза детектора 17 мкм интегрирована в портативные тепловизионные монокуляры для поисково-спасательных операций на открытом воздухе в сложных погодных условиях.
