Эндоскопические линзы: «Волшебный глаз врача»

От жестких эндоскопов с подсветкой в ​​конце XVIII века до современных электронных эндоскопов 4K Ultra-HD — эта технология претерпела революционную эволюцию, став краеугольным камнем малоинвазивной медицины. Эта статья проведет вас через увлекательный мир эндоскопических линз — от исторических разработок до современных применений, от жестких эндоскопов к гибким и, наконец, к будущим тенденциям с помощью искусственного интеллекта — показывая, как эта технология позволяет врачам диагностировать и лечить заболевания с точностью, не вскрывая человеческое тело.

1. Эволюция эндоскопических линз: от света свечей к электронным сигналам

История эндоскопии восходит к концу 18 века, когда немецкий врач Филипп Боззини (1804 г.) изобрел примитивный цистоскоп, оснащенный освещением свечами, пытаясь наблюдать внутренние структуры человека. Однако из-за ограничений технологии источников света и материаловедения того времени эти первые жесткие эндоскопы имели множество проблем: узкое поле зрения, недостаточное освещение, риск повреждения тканей и даже ожогов. Лишь в 1879 году немецкий врач Нитце заменил свет свечей электрической лампочкой Эдисона, решив некоторые проблемы с освещением.

В 1930 году немецкий врач Ламм обнаружил, что свет все еще может передаваться по сплетенным волокнам микрометрового диаметра, даже когда они согнуты. Это прорыв, который заложил основу для волоконно-оптических эндоскопов. В 1957 году Хиршовиц и его команда продемонстрировали первый оптоволоконный эндоскоп для исследования желудка и двенадцатиперстной кишки, что ознаменовало рождение гибких эндоскопов.Самое большое преимущество волоконно-оптических эндоскопов заключается в их мягкости и гибкости, что значительно снижает дискомфорт пациента и позволяет на ранней стадии обнаруживать крошечные поражения, такие как рак и язвы.. Однако хрупкость оптических волокон и проблемы с передачей изображения, такие как черные пятна, ограничивают срок их службы.

Настоящий скачок в эндоскопических технологиях произошел в 1983 году, когда Welch Allyn (США) и японские компании разработали электронные эндоскопы — третье поколение эндоскопов.. Они заменили оптические волокна датчиками CCD, преобразующими оптические изображения в телевизионные сигналы, отображаемые на экранах. Эта революция сделала возможным хранение изображений, воспроизведение, удаленные консультации и управление компьютером. Четкость и разрешение изображения значительно улучшились — с первоначальных 10 000 пикселей (фиброскопы) до 40 000–100 000 пикселей (ранние электронные телескопы), а теперь и до 8 миллионов пикселей (объективы 4K).Это похоже на прыжок с размытых черно-белых фотографий на 4K-телевизоры Ultra-HD, позволяющие врачам увидеть беспрецедентные детали внутри человеческого тела..

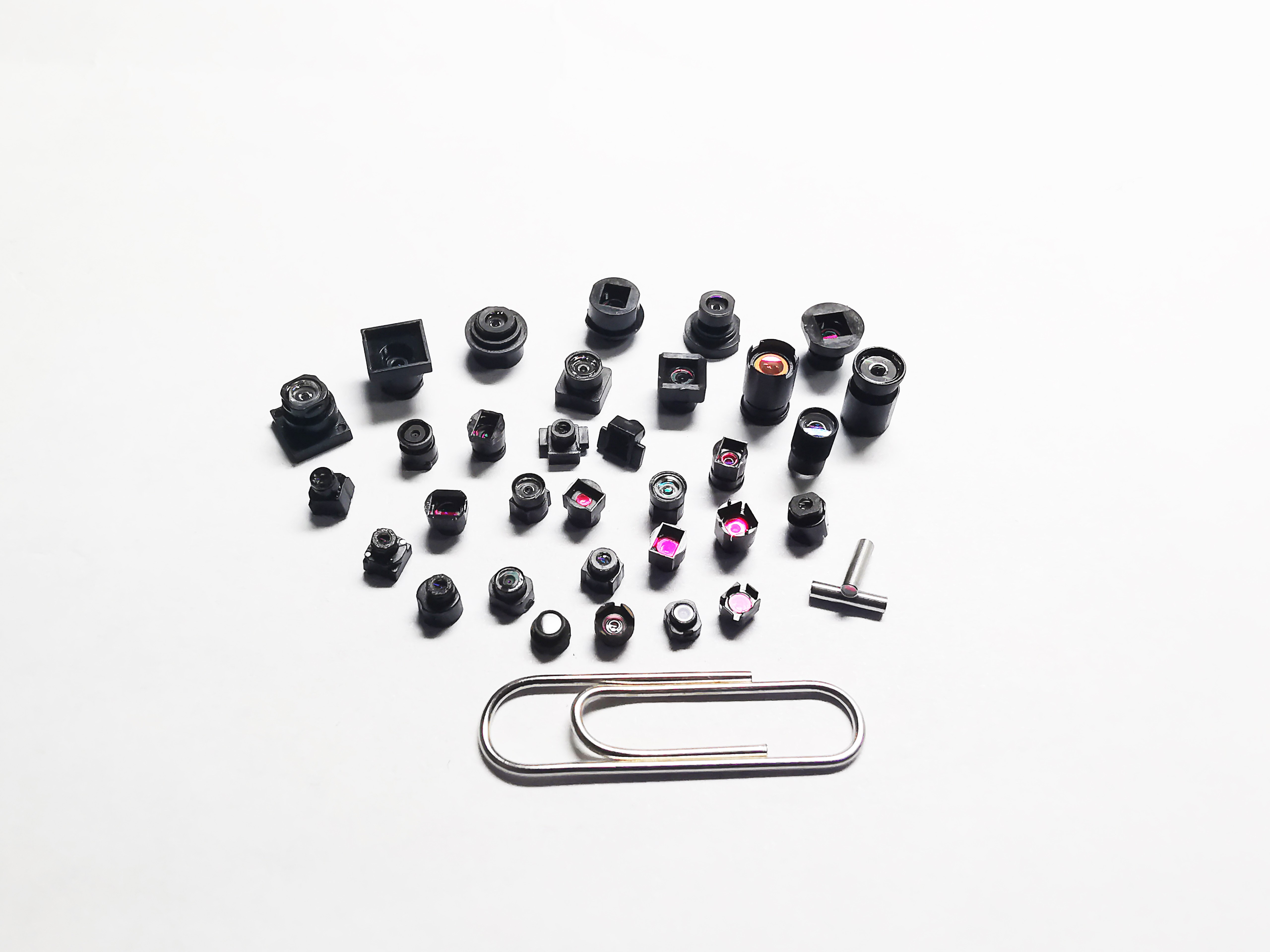

2. Типы и основные параметры эндоскопических линз: как правильно выбрать линзу

Эндоскопические линзы различаются в зависимости от типа и сценария применения.В основном они делятся на четыре категории: жесткие эндоскопические линзы, гибкие эндоскопические линзы, оптоволоконные линзы и электронные линзы., каждый из которых имеет уникальные преимущества и варианты использования.

Жесткие эндоскопические линзы обычно состоят из нескольких групп оптических линз, которые передают изображения за счет принципов оптического преломления и отражения. Их диаметр варьируется от 5 до 12 мм, с фиксированными углами поля зрения (например, 30°, 70°), малой глубиной резкости и высоким разрешением. Жесткие эндоскопы обеспечивают четкое изображение и могут быть оснащены несколькими рабочими каналами, что идеально подходит для точных минимально инвазивных операций. Например, при лапароскопических операциях часто используются линзы с углом поля зрения 30°, поскольку они четко отображают структуры слоев органов, помогая врачам оценить расстояние между тканями.

В гибких эндоскопических линзах используются оптические волокна или электронные датчики, ключевой особенностью которых является управляемый оператором изгибающийся наконечник, что расширяет возможности применения. Их диаметр меньше (например, ~12,6 мм для гастроскопов), с большими углами изгиба (двухосное управление), большой глубиной резкости и гибкими углами поля зрения (например, 0°, 30°, 70°).Гибкие эндоскопы напоминают шустрых змееподобных роботов, свободно перемещающихся по сложным внутренним полостям, что идеально подходит для глубокого наблюдения за пищеварительным и дыхательным путями.. Например, колоноскопия требует больших фокусных расстояний и большой глубины резкости для сохранения четкости на больших расстояниях, а бронхоскопия требует линз с углом обзора 30° или 70° для визуализации бронхиальных ветвей.

Волоконно-оптические линзы передают изображения по оптическим волокнам, обеспечивая широкий угол поля зрения (10 000 пикселей) и восприимчивость к черным пятнам, а также более короткий срок службы.Однако электронные линзы используют датчики CCD или CMOS для оцифровки изображений, достигая разрешения до 1920×1080 или выше с превосходным качеством изображения.. По мере развития технологий КМОП-сенсоры постепенно вытесняли ПЗС-матрицы из-за их более низкого энергопотребления, более мощной схемы защиты от помех и высокой степени интеграции, становясь основным выбором.

При выборе линз врачи учитывают множество параметров:

3. Материалы линз и инновации в производстве: повышение качества медицинской визуализации

Материалы линз и производственные процессы критически влияют на качество изображения.От раннего обычного стекла до современного сапфира и специальных сплавов, наука о материалах значительно улучшила долговечность линз и оптические характеристики..

Сапфировые линзы, недавняя инновация, состоят из оксида алюминия, уступая только алмазам по твердости и обладающие превосходной износостойкостью и устойчивостью к коррозии.Сапфировые линзы тверды, как алмазы, но более прозрачны, чем обычное стекло., сопротивляясь царапинам и ударам для длительного использования. Например, в ультратонкой эндоскопической линзе SINGLON Medical диаметром 0,35 мм используется сапфировый материал, обеспечивающий доступ к микроскопическим протокам, таким как слезные железы и корневые каналы, — отечественная инновация.

Металлизация стекла – еще один прорыв. Используя лазерно-плазменную абляцию (LIPAA), исследователи покрывают стеклянные поверхности металлическими пленками, повышая стойкость к окислению и коррозии.Этот металлический слой действует как «невидимая броня», защищая линзы от дезинфицирующих средств и биологических жидкостей, продлевая срок службы.. Например, сапфировые линзы DING Hongrun после металлизации улучшили стойкость к окислению и твердость поверхности для более суровых условий.

Достижения в области покрытий также улучшили оптические характеристики. Сапфировое стекло с бесцветным антибликовым покрытием увеличило светопропускание с 86,5% до 96,7%,действует как «оптический усилитель», обеспечивая врачам более четкие и правдивые изображения.. Двусторонние покрытия обеспечивают пропускание на 6 % выше, чем односторонние, обладают лучшей термической стабильностью, стойкостью к УФ-старению и износостойкостью, что обеспечивает стабильную работу в экстремальных условиях.

Производственные инновации также способствовали миниатюризации.. Японские компании разработали сверхтонкие линзы с градиентным индексом (GI) диаметром всего 0,1 мм, что позволило уменьшить размеры стержня эндоскопа до менее 1 мм, что составляет половину нынешних основных продуктов. Этот прорыв позволяет эндоскопам получать доступ к узким анатомическим областям, таким как слезные протоки, молочные протоки и корневые каналы, открывая новые диагностические и терапевтические возможности.

4. Помощь искусственного интеллекта и сверхминиатюризация: будущие тенденции в эндоскопических линзах

Технология эндоскопических линз переживает двойную революцию благодаря помощи искусственного интеллекта и сверхминиатюризации., расширяя возможности применения и повышая диагностическую и терапевтическую точность.

Эндоскопические системы с поддержкой искусственного интеллекта анализируют данные изображений в режиме реального времени, чтобы выявить потенциальные поражения. Например, алгоритмы искусственного интеллекта Morning Medical оптимизируют шум изображения, повышая четкость в условиях низкой освещенности. Интеллектуальная навигационная система Olympus Medical поддерживает предоперационное 3D-моделирование и интраоперационное автоматическое избегание сосудов, переводя хирургическое планирование с «на основе опыта» на «на основе данных».ИИ действует как опытный «помощник по визуализации», молча анализируя изображения и отмечая подозрительные области, чтобы уменьшить количество пропущенных диагнозов, пока хирурги сосредотачиваются на операциях..

Суперминиатюризация — еще одна ключевая тенденция. Ультратонкая линза SINGLON Medical диаметром 0,35 мм уже используется при лечении корневых каналов зубов, а в будущем имеет потенциал для лечения сосудов головного мозга и нервных окончаний.Эти сверхтонкие линзы действуют как «медицинские шпионы», проникая в самые узкие полости тела и захватывая HD-фотографии на клеточном уровне, предлагая беспрецедентные микроскопические изображения.. Например, его объектив 0,35 мм обеспечивает глубину резкости 0,5–120 мм, что больше, чем у традиционных объективов, одновременно фиксируя как микро-, так и макродетали.

Одноразовые эндоскопы — еще одно развивающееся направление. Благодаря локализации КМОП-чипов и развитым цепочкам поставок стоимость одноразовых эндоскопов снизилась примерно до 1000 долларов США, что способствует их внедрению в больницах на низовом уровне.Одноразовые линзы исключают риск перекрестного заражения и упрощают процессы очистки, подобно использованию смартфонов по принципу «используй и выброси» — безопасно и удобно.. В Китае количество одобренных регистраций одноразовых эндоскопов выросло с 69 в 2022 году до 366 в 2025 году, при этом доля урологической продукции превысила 50%, что подчеркивает динамику этой тенденции.

Еще одним ярким моментом является флуоресцентная навигация. Введение контрастных веществ, таких как индоцианин зеленый (ИКЗ), заставляет опухоли и лимфатические ткани светиться, что позволяет флуоресцентным эндоскопам точно отмечать границы рака печени для резекции на миллиметровом уровне.Флуоресцентные эндоскопы действуют как «очки ночного видения», освещая границы опухоли в темноте для точного удаления.. Hisun Medical, производящая 70% флуоресцентных лапароскопов Stryker по всему миру, достигает миллиметровой маркировки границ рака печени.

5. Клиническое применение эндоскопических линз: комплексная поддержка от диагностики до лечения.

Эндоскопические линзы предназначены не только для диагностики, но и широко используются в минимально инвазивных методах лечения.От простого наблюдения до сложных операций — эндоскопические линзы превратились в многофункциональные «наборы инструментов» в руках врачей..

При проверке желудочно-кишечных заболеваний эндоскопические линзы непосредственно наблюдают за такими поражениями, как язвы, воспаления, полипы и опухоли в пищеводе, желудке, двенадцатиперстной кишке, тонком и толстом кишечнике. Например, в гастроскопии используются ПЗС-датчики на кончике эндоскопа для улавливания оптических сигналов полости, что позволяет врачам рассматривать детали слизистой оболочки желудка и выявлять рак на ранней стадии.Линзы для гастроскопии действуют как «микродетективы», обнаруживая невидимые поражения и предоставляя своевременные рекомендации по лечению..

При проверке респираторных заболеваний бронхоскопы и ларингоскопы исследуют легкие и горло, наблюдая за поражением бронхов и голосовых связок.Эти линзы подобны «исследователям дыхания», проводящим врачей через загадочный внутренний мир тела.. Например, бронхоскопы под углом 30° или 70° визуализируют ветви бронхов, чтобы выявить скрытые поражения.

При урологических осмотрах цистоскопы и уретероскопы непосредственно осматривают структуры мочевой системы.Урологические эндоскопы действуют как «инженеры трубопроводов», проверяя трубчатые органы, такие как мочеточники и мочевые пузыри, на наличие повреждений.. Флуоресцентные эндоскопы в урологии помогают идентифицировать границы опухоли, повышая хирургическую точность.

В лапароскопических операциях эндоскопические линзы служат как инструментами наблюдения, так и хирургическими платформами. Врачи выполняют биопсию, гемостаз и лазерное лечение с помощью лапароскопов, объединяя диагностику и лечение.Лапароскопические линзы являются «хирургическими командирами», предоставляющими визуальную информацию и оперативные каналы для выполнения сложных минимально инвазивных операций..

6. Заключение: будущее эндоскопических линз.

От жестких эндоскопов с подсветкой в ​​конце 18-го века до сегодняшних линз 4K Ultra-HD с искусственным интеллектом, эндоскопическая технология революционно эволюционировала от «видения» к «прониканию».. В будущем, благодаря глубокой интеграции искусственного интеллекта, новых материалов и оптики, этот «микроскопический глаз» продолжит разрушать когнитивные границы человека, принося пользу большему количеству пациентов благодаря точной, безопасной минимально инвазивной диагностике и лечению..

Помощь ИИ превратит эндоскопические линзы из «пассивных наблюдателей» в «активных помощников», что позволяет распознавать поражения в режиме реального времени, предлагать варианты лечения и даже принимать хирургические решения.Суперминиатюризация позволит исследовать «последний сантиметр» человеческого тела, что позволяет эндоскопам проникать в более узкие и сложные полости для минимально инвазивных решений.Одноразовые технологии будут способствовать инклюзивному здравоохранениюпопуляризация одноразовых эндоскопов в местных больницах и улучшение доступности медицинских ресурсов.

Эндоскопические линзы — это не просто медицинские технологические продукты, это инструменты для исследования загадок человечества.. Их развитие отражает неустанное стремление человечества к здоровью и демонстрирует огромный потенциал интеграции технологий и медицины.Благодаря постоянному технологическому прогрессу эндоскопические линзы будут продолжать расширять наши горизонты, помогая врачам лечить заболевания более точно и безопасно, предоставляя пациентам лучший медицинский опыт..

В следующий раз, когда вы пройдете эндоскопическое обследование, представьте, как эта волшебная линза становится «волшебным глазом» врача, помогая ему исследовать тайны вашего тела и охранять ваше здоровье.Несмотря на небольшие размеры, эндоскопические линзы несут в себе будущее медицины и надежду на жизнь..
