Как выбрать идеальный объектив M12 для матрицы 1/2,7 дюйма: как избежать ловушек «виньетирования» и «мягких краев»

Ловушка 1: эффект «туннельного зрения» (виньетирование)

Чтобы понять, что такое виньетирование, представьте, что вы пытаетесь вставить большой квадратный колышек в маленькое круглое отверстие.

Каждый объектив проецирует круглое изображение на прямоугольный сенсор камеры. Это называетсяИзображение круга. Сенсор размером 1/2,7 дюйма имеет определенный физический размер диагонали (примерно 6,6 мм).

• Если круг изображения объектива меньше датчика:Углы прямоугольного датчика не будут получать свет. Результат? Жесткие черные углы на отснятом материале.

• Если круг изображения объектива имеет правильный размер или немного больше:Весь датчик залит светом. Вы получаете чистое полнокадровое изображение.

Исправление:Покупая объектив М12 нельзя просто смотреть на фокусное расстояние (например, 4мм). Вы должны проверитьРазмер целевого датчикаспецификация. Если вы поместите объектив, предназначенный для сенсора меньшего размера 1/3 дюйма или 1/4 дюйма, на сенсор 1/2,7 дюйма, вы будете каждый раз получать виньетирование. Всегда убедитесь, что в спецификации объектива явно указана совместимость с форматами 1/2,7 дюйма.

Ловушка 2: Тайна «острого центра, размытых краев»

Итак, вы купили объектив с правильным кругом изображения. Темные углы исчезли. Но теперь у вас возникла новая проблема: номерной знак в центре кадра кристально чистый, а вот деревья по краю кадра выглядят совершенно не в фокусе.

Это происходит по двум основным причинам:

1. Несоответствие угла главного луча (CRA).Думайте о пикселях современного сенсора как о крошечных глубоких ведрах. Если свет падает прямо в ведро (в центре датчика), он улавливается идеально. Но по краям сенсора свет падает под углом. Если этот угол слишком крутой, свет попадает на стенку «ведра» и отражается, вызывая размытие краев и изменение цвета. Высококачественная линза M12 спроектирована таким образом, чтобы изгибать краевые лучи так, чтобы они точно попадали в пиксели матрицы. Например, прецизионные линзы поддерживают угол CRA ниже 15°, чтобы обеспечить равномерную яркость и резкость по всему полю зрения.

2. Плохая структура линзы и кривизна поля зрения.Дешевые объективы часто страдают от «кривизны поля зрения». Поскольку элементы объектива изогнуты, фокальная плоскость, которую они проецируют, на самом деле изогнута, как чаша, а не плоская, как у вашего датчика. Если центр в фокусе, края не в фокусе. Чтобы исправить это, требуется несколько линз точной формы.

Решение: прецизионная оптика, созданная для этой задачи

Вам не придется идти на компромисс, обрезая изображение или допуская размытие углов. В компании Shanghai Silk Optical Technology Co., Ltd. мы разрабатываем линзы M12, которые идеально сочетаются с современными датчиками.

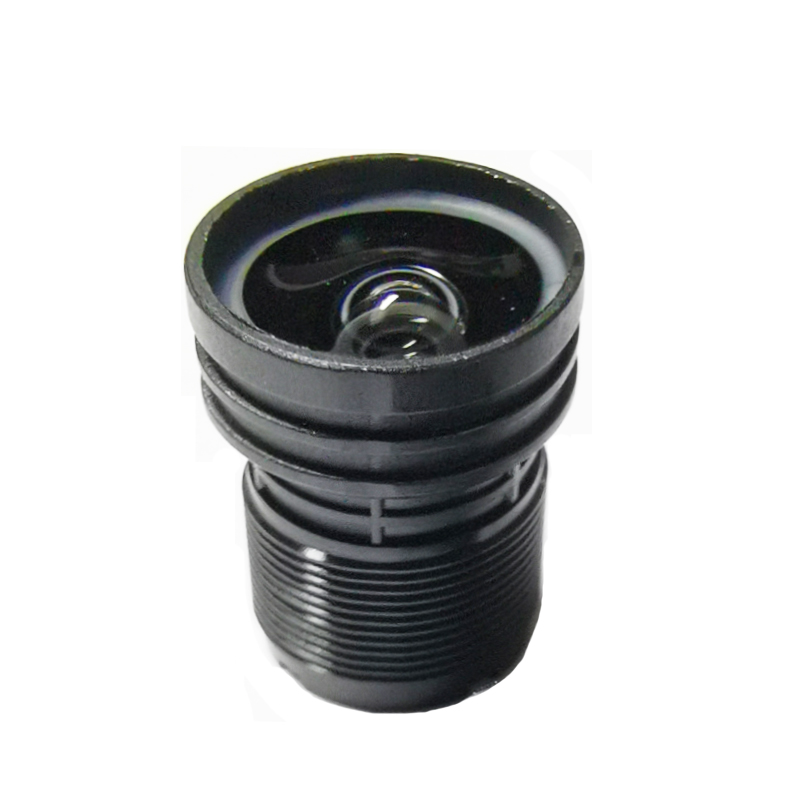

Возьми нашОбъектив M12 серии PL100как пример правильного выполнения:

• Идеально подходит для размера 1/2,7 дюйма:Разработан с кругом изображения, который идеально закрывает сенсоры размером 1/2,7 дюйма, полностью устраняя темные углы.

• Оптимизированный CRA (<15°):Свет падает на края сенсора под идеальным углом, обеспечивая яркость от края до края.

• Цельностеклянная конструкция 7E:Используя семь специализированных стеклянных элементов, мы выравниваем фокальную плоскость и корректируем оптические искажения (удерживая телевизионные искажения на значительном уровне -12%). Это означает, что углы такие же резкие и с высоким разрешением (2–5 МП), как и мертвая точка.

ДноЛиния

Качество сенсора размером 1/2,7 дюйма зависит от падающего на него света. Не ограничивайте свою дорогую электронику неподходящим куском стекла. Проверяя круг изображения и обращая внимание на оптические коррекции от края до края, вы можете гарантировать четкое, четкое и профессиональное изображение для своих клиентов.

(Ищете M12, идеально подходящий для вашего проекта камеры?Свяжитесь с нашей технической командой сегодня, чтобы запросить образцы и подробные спецификации.)
