Бум роботов машинного зрения (AGV/AMR): почему стандартные линзы терпят неудачу и что на самом деле означает «кастомная оптика»

1. Проблема землетрясений: антивибрационная устойчивость и структурная целостность

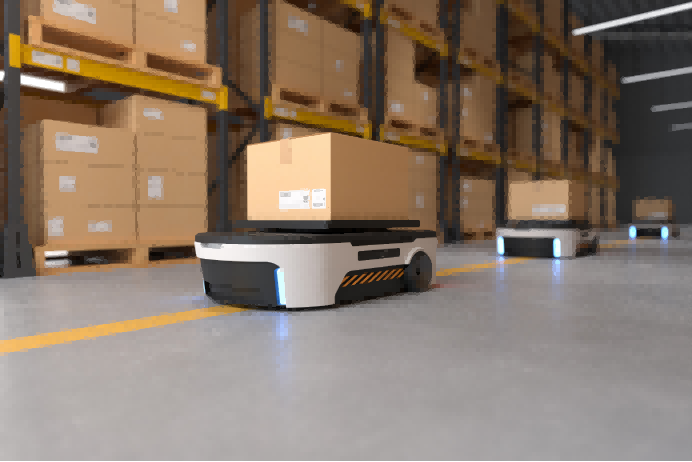

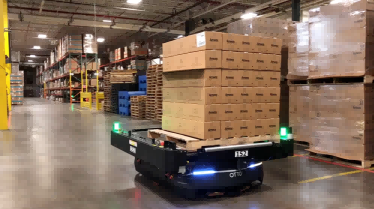

Камера видеонаблюдения тихо сидит на потолке пять лет. С другой стороны, AMR живет жизнью, полной травм. Он проезжает по бетонным компенсаторам, резко останавливается, вращается на 360 градусов и несет вибрирующий груз.

Если поставить на робота стандартный потребительский объектив М12, то микровибрации со временем буквально открутят объектив или сместят внутренние элементы. Внезапно ваш робот стал близоруким.

Пользовательские требования:Объективы для робототехники требуют тщательно адаптированных механических конструкций. Речь идет не только об оптическом стекле; речь идет об оборудовании. Производители должны использовать специальные конструкции для фиксации резьбы, алюминиевые корпуса авиационного качества вместо дешевого пластика и прецизионные методы нанесения клея во время сборки, чтобы навсегда зафиксировать фокальную плоскость на месте. Линза должна выдерживать тысячи часов высокочастотной вибрации без единого микрометра смещения фокуса.

2. Проблема геометрии: сверхнизкие телевизионные искажения

Когда человек смотрит через линзу «рыбий глаз», наш мозг знает, что изогнутый дверной косяк на самом деле прямой. Алгоритм машинного зрения не имеет такой роскоши.

Если робот использует линзу с типичным бочкообразным искажением (когда края изображения выгибаются наружу), его алгоритм V-SLAM вычисляет, что прямой складской проход на самом деле изогнут. Робот будет постоянно пытаться скорректировать свой путь, что приведет к неэффективному зигзагообразному движению или, что еще хуже, к столкновениям.

Пользовательские требования:В то время как камера видеонаблюдения может выдерживать телевизионные искажения -15% или -20%, объективы AGV и AMR часто требуют сверхнизких искажений — иногда доходящих до < 1% для высокоточного картографирования. Достижение этого требует сложных, многоэлементных оптических конструкций (часто с использованием точно отформованных элементов из асферического стекла), чтобы оптически сгладить изображение еще до того, как программное обеспечение даже прикоснется к нему.

3. Дилемма «слепого пятна»: поле зрения и разрешение по краям

AMR должен видеть QR-код на полу прямо перед собой и одновременно наблюдать за человеком, идущим на его пути слева. Для этого требуется очень специфическое, часто сверхширокое поле зрения (FOV).

Однако в стандартных широкоугольных объективах центр изображения резкий, а края становятся размытыми, размазанными (из-за высокого угла главного луча и оптических аберраций). Если на этом размытом краю находится препятствие, ИИ робота может принять человеческую ногу за тень.

Пользовательские требования:Оптическая согласованность от края до края обязательна. Специально разработанные робототехнические объективы гарантируют, что MTF (функция передачи модуляции — показатель резкости) остается невероятно высокой даже в крайних углах круга изображения. Каждый пиксель имеет значение, когда алгоритмы безопасности рассчитывают расстояние и глубину.

4. Ограничения полезной нагрузки и мощности: весовой коэффициент

Срок службы батареи — это источник жизненной силы AMR. Чем тяжелее робот, тем быстрее разряжается аккумулятор. Кроме того, двигатели, управляющие подвесом робота или стереокамерой, очень чувствительны к весу. Массивная и тяжелая промышленная линза, полностью стеклянная, может нарушить центр тяжести и вызвать перегрузку двигателей.

Пользовательские требования:Именно здесь блистают передовые гибридные структуры. Инженерам-оптикам все чаще приходится настраивать1Г3П (1 Стекло, 3 Пластика) или 2Г2Пгибридные линзы. Стратегически сочетая термостойкие стеклянные элементы со сверхлегкими и высокоточными пластиковыми полимерами, производители могут обеспечить строгую оптическую прозрачность, необходимую для машинного зрения, одновременно снижая важные граммы полезной нагрузки робота.

Итог: выход за рамки «готовых продуктов»

Эпоха установки обычного объектива видеонаблюдения на высокотехнологичного робота закончилась. Чтобы AGV или AMR могли точно отображать окружающую среду, избегать динамических препятствий и безопасно работать круглосуточно и без выходных, их «глаза» должны быть специально созданы для этой работы.

В Shanghai Silk Optical Technology Co., Ltd. мы понимаем, что индустрия робототехники не использует стандартные детали. От расчета точного CRA для соответствия вашим датчикам стереовидения до разработки виброустойчивых корпусов и стеклянных профилей с низким уровнем искажений — мы обеспечиваем оптическую разработку OEM/ODM, в которой отчаянно нуждаются ваши алгоритмы машинного зрения.

(Создаете интеллектуальные AMR следующего поколения? Не позволяйте стандартному объективу стать помехой для вашего программного обеспечения.Свяжитесь с нашей командой инженеров сегодня, чтобы обсудить ваши нестандартные индивидуальные оптические требования.)
