F1.0 или IR: какой объектив для слабого освещения подойдет для вашего проекта?

Будучи инженером-оптиком вШанхай Шелковый ОптическийМоя повседневная реальность состоит из борьбы с показателями преломления, сбора долей процента на кривых MTF и споров о счетах за сырье. Я вижу, что слишком многие линейки продуктов терпят неудачу в полевых испытаниях из-за того, что команда по закупкам проглотила стандартный крючок, леску и грузило для продаж. «F1.0 — это будущее», — говорят они вам. Или «ИК дешев и неразрушим».

Не покупайтесь на шумиху. Оптический дизайн — это непреклонная игра физических компромиссов. Давайте отвлечемся от маркетинговых PPT и разберемся, что на самом деле происходит с вашим конвейером обработки изображений, когда вы выбираете один из них вместо другого.

1. F1.0 «Черный свет» Полноцветный: Фотонный монстр (и его скрытый налог)

Вся предпосылка активной полноцветной технологии при слабом освещении зависит отДиафрагма F1.0.

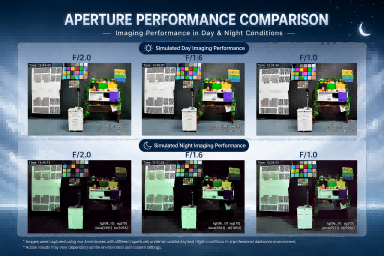

Если вы не фанат оптики, вот краткая математика: число F — это отношение фокусного расстояния объектива к диаметру его входного зрачка. Каждый раз, когда вы опускаете диафрагму, вы удваиваете количество света, попадающего на датчик. Переход со стандартного объектива F2.0 на F1.0 означает, что вы отказываетесь отчетыре разабольше света на ваши CMOS-пиксели.

В реальных условиях — скажем, патруль AMR перемещается по слабоосвещенной логистической площадке — это означает, что вам не нужны навязчивые, ослепляющие белые светодиодные блики для захвата полноцветного высококонтрастного видео. Для моделей ИИ, которые используют хроматические данные для классификации объектов (например, определения цвета куртки подозреваемого или знака опасности), F1.0 является впечатляющим.

Но вот в чем загвоздка, о которой вам не расскажут поставщики-любители: широко открытые диафрагмы вносят абсолютный хаос в оптические аберрации.

Когда вы открываете диафрагму до значения F1.0, лучи света падают на внешние края элементов объектива под невероятно крутыми углами. Это вызывает две серьезные проблемы:

• Невероятно малая глубина резкости (DoF):Ваша погрешность снижается до миллиметров. Если ваш механический корпус хоть немного прогибается из-за солнечного тепла, ваша цель полностью потеряет фокус.

• Крах периферийного MTF:Сферическая аберрация и кома превратят углы вашего изображения в мутный непригодный суп.

Чтобы противодействовать этому, мы не можем просто использовать дешевое, готовое к продаже сферическое стекло. Мы должны проектировать вокругЭлементы ASP (асферическая линза)чтобы заставить эти блуждающие краевые лучи вернуться в одну фокусную точку.

На самом деле, позвольте мне перефразировать: речь идет не только об использовании асферических форм; дело в выборе материала. Если вы купите дешевый полностью пластиковый объектив F1.0, онволявыйдет из строя в тот момент, когда температура окружающей среды достигнет 40°C. В компании Silk Optical мы стабилизируем эти массивные апертуры, используя гибридную архитектуру из стекла и пластика (например, нашу2Г3П или мультистеклоформулировки) в сочетании со строгимиТемпературная компенсацияструктурное проектирование. Если ваш поставщик не говорит о температурном дрейфе, цитируя объектив F1.0, уходите.

2. Инфракрасное (ИК) ночное видение: экономичная рабочая лошадка (с ловушкой длины волны)

По другую сторону забора находится традиционная ИК-подсветка (обычно в сочетании с активными ИК-светодиодами с длиной волны 850 или 940 нм). Объективы этой категории — например, наши крупногабаритныеPL071 4MP-8MP 6G Цельностеклянныйсерии — невероятно зрелые, очень стабильные и исключительно дружественные к вашему бюджету на закупки.

Основным преимуществом ИК-системы являетсябескомпромиссный контраст. В условиях абсолютного нулевого люкса — подземных туннелей, неосвещенных сельских территорий — ИК превращает мир в высококонтрастный черно-белый. Он устраняет путаницу цветов, предоставляя алгоритмам искусственного интеллекта четкие профили и границы для отслеживания.

Однако в ИК-настройках есть тихий убийца: Focus Shift.

Распространенный, неприятный сценарий: ваша группа исследований и разработок в течение дня калибрует систему камер в лаборатории. Это выглядит невероятно остро. Наступает ночь, включаются активные ИК-осветители, и внезапно изображение выглядит так, будто кто-то намазал линзу жиром.

«На самом деле, не стоит винить в этом шумоподавление датчика. Это фундаментальная физика».

Видимый свет (400–700 нм) и инфракрасный свет (850/940 нм) распространяются с разной скоростью через одну и ту же стеклянную среду, поскольку показатель преломления меняется в зависимости от длины волны. Если элементы вашего объектива намеренно не оптимизированы дляIR-кофокус, фокальная плоскость для видимого света и фокальная плоскость для ИК-излучения окажутся на двух совершенно разных глубинах за линзой.

Чтобы обойти этот кошмар, мы интегрируемСтекло ED (сверхнизкой дисперсии)элементов и используют сложные многослойные широкополосные просветляющие покрытия. Кроме того, во время сборки на нашемИнтеллектуальный технологический парк БошиКаждый отдельный блок проходит через автоматизированные машины активной центровки SMA (малой средней апертуры) для проверки многоволнового отклика MTF. Без настоящей технологии совместной фокусировки ИК-излучения ваша система ночного видения станет просто азартной игрой.

3. Схема поиска поставщиков: какая из них соответствует вашей матрице?

Давайте уберем корпоративную ерунду и сконцентрируем ее в конкретную, готовую к развертыванию матрицу решений для вашей команды инженеров.

Нажмите на курок F1.0 Blacklight Full Color, если:

• Цвет не подлежит обсуждению:Вашему программному обеспечению требуются хроматические подписи для аналитики (например, распознавание номерных знаков, отслеживание разноцветных активов, извлечение черт лица).

• Активное освещение запрещено:Ваша система работает в местах, где яркий белый свет или видимое инфракрасное свечение вызывают беспокойство среди населения, привлекают насекомых или ухудшают скрытность.

• Точность Edge AI высокой плотности имеет первостепенное значение:Ваша нейронная сеть требует максимального отношения сигнал/шум (SNR) на пиксель, не полагаясь на тяжелые программные фильтры временного шумоподавления, которые создают ореолы.

• Мандат на снабжение:Настаивайте на гибридных стеклопластиковых или полностью стеклянных конструкциях со встроенными элементами ASP и документально подтвержденными характеристиками допуска температурного дрейфа в диапазоне от -20°C до +70°C.

Придерживайтесь инфракрасного (ИК) ночного видения, если:

• Бюджет строго ограничен:Вы развертываете тысячи узлов (например, стандартное складское наблюдение или низкоуровневые вакуумные роботизированные бамперы) и не можете покрыть дополнительные затраты на несколько элементов из асферического стекла.

• Вы работаете в настоящей среде Zero-Lux:Нет необходимости собирать окружающее освещение или городское небо, что делает пассивный объектив F1.0 бесполезным без поддержки активного белого света.

• Геометрия важнее цвета:Ваша система полагается исключительно на геометрические контуры, обнаружение краев или пространственное картографирование SLAM на основе машинного зрения.

• Мандат на снабжение:Убедитесь, что спецификация объектива явно гарантируетИК-фокусировкавозможности и функции надежного внутреннего подавления вспышек (например,синее стеклоили специализированная маскировка заднего элемента) для блокировки внутреннего отражения ИК-излучения.

Масштабированная точность без лишних усилий

ВШанхай Шелковый Оптический, мы не верим в продажу универсальных решений. Работая на базе нашего современного производственного центра, мы поддерживаем автоматизированные производственные мощности, превышающие6 миллионов линз в месяц. Мы устраняем разрыв между высокотехнологичной оптической физикой и сверхстабильной глобальной цепочкой поставок, опираясь наИСО9001:2015иИАТФ16949:2016сертификаты автомобильного уровня.

Независимо от того, требуется ли вашим инженерам-исследователям специально разработанное широкоугольное стекло F1.0 для автономного дрона-доставщика или экономически оптимизированный 5-мегапиксельный ИК-объектив для промышленной производственной линии, мы сначала предоставляем необработанные данные.

Предоставьте нам характеристики вашего датчика и требования к углу главного луча (CRA). Давайте посмотрим на реальные кривые MTF и построим что-то, что будет работать в грязи, а не только на доске.
