Внутри завода оптических линз: от проектирования к массовому производству

Когда люди смотрят на объектив камеры, они обычно видят небольшой оптический компонент из стекла и пластика.

Но за этой маленькой линзой скрывается гораздо более сложный процесс.

Профессиональный оптический объектив – это результат сотен инженерных решений:

Как должна быть спроектирована оптическая структура?

Какие материалы стекла следует выбрать?

Как можно контролировать искажения?

Как объектив может сохранять резкость по всему изображению?

Как тысячи или даже миллионы устройств могут работать стабильно?

Линза, которая хорошо работает в лаборатории, — это только начало.

Настоящая задача — превратить оптическую конструкцию в надежный продукт, который можно будет производить в больших масштабах.

Вот что происходит на современном заводе по производству оптических линз.

Шаг 1. Понимание области применения перед разработкой объектива

Распространенным заблуждением является то, что разработка объектива начинается с выбора фокусного расстояния.

На самом деле опытные инженеры-оптики начинают с применения.

К камере наблюдения, камере дрона, медицинскому устройству визуализации, автомобильной камере и системе промышленного зрения предъявляются разные требования.

Прежде чем проектировать объектив, инженерам необходимо понять:

Какой датчик будет использоваться?

Какое поле зрения требуется?

В какой среде будет работать камера?

Важна ли производительность при слабом освещении?

Допустимы ли искажения?

Какое разрешение необходимо?

Каковы механические ограничения?

Объектив 4 мм для камеры наблюдения и объектив 4 мм для дрона — это совершенно разные оптические задачи.

Цифры могут выглядеть похоже.

Инженерные требования - нет.

Шаг 2: Оптический проект и моделирование

Как только требования станут ясны, инженеры-оптики приступают к проектированию системы линз.

Современный оптический дизайн предполагает гораздо больше, чем просто расположение нескольких стеклянных элементов.

Инженерам необходимо оптимизировать несколько факторов одновременно:

Разрешение

Контраст

Искажение

Хроматическая аберрация.

Светопропускание

Относительная освещенность.

Изображение круга

Производственное обоснование

Инструменты компьютерного моделирования позволяют инженерам оценивать различные оптические структуры до того, как будут изготовлены физические образцы.

Этот этап помогает ответить на важные вопросы:

Может ли объектив достичь необходимого разрешения?

Останутся ли углы острыми?

Может ли объектив работать с выбранным сенсором?

Как изменится производительность в разных условиях?

Хороший оптический дизайн – это всегда баланс.

Объектив с чрезвычайно широким углом обзора, очень маленьким размером, большой диафрагмой и высоким разрешением звучит идеально.

Но физика всегда создает компромиссы.

Опытные инженеры-оптики знают, как найти правильный баланс для приложения.

Шаг 3. Разработка и тестирование прототипа

После завершения оптического проектирования изготавливаются прототипы.

На этом этапе теория встречается с реальностью.

Смоделированная линза может выглядеть идеально на экране компьютера.

Физический мир ставит новые задачи:

Производственный допуск

Различия в материалах

Точность сборки

Механическая конструкция

Совместимость датчиков

Тестирование прототипа обычно включает в себя:

Тестирование оптических характеристик

Инженеры оценивают:

Разрешение

Производительность MTF

Искажение

 Равномерность яркости

 Цветопередача

Механические испытания

Объектив также должен соответствовать физическим требованиям:

Совместимость крепления

Ограничения по размеру

Точность сборки

Конструктивная надежность

Экологические испытания

В зависимости от применения линзы могут выдерживать:

Изменения температуры.

Вибрация

Влажность

Длительная эксплуатация

Цель разработки прототипа — не просто создать один хороший образец.

Цель состоит в том, чтобы создать дизайн, который в конечном итоге может стать стабильным производственным продуктом.

Шаг 4: Точное оптическое производство

После одобрения объектив поступает в серийное производство.

Именно здесь профессиональный производитель оптики демонстрирует свои реальные возможности.

Оптическое производство включает в себя несколько процессов:

Обработка оптических компонентов

Стеклянные элементы нуждаются в точной обработке для достижения требуемых оптических характеристик.

Небольшие различия в:

Точность поверхности

Толщина

 Кривизна

может повлиять на конечное качество изображения.

Производство пресс-форм и литье под давлением

Для многих компактных объективов фотоаппаратов широко используются пластиковые оптические компоненты и детали конструкции.

Прецизионные формы очень важны, поскольку небольшие различия в размерах могут влиять на:

Точность фокусировки

Постоянство сборки

Оптическое выравнивание

Покрытие линз

Оптические покрытия улучшают:

Светопропускание

Контроль отражений

Контраст изображения

Высококачественный процесс нанесения покрытия помогает уменьшить нежелательные оптические проблемы, такие как блики и ореолы.

Шаг 5: Сборка объектива

Сборка объектива может показаться простой снаружи.

Однако оптическое выравнивание чрезвычайно чувствительно.

При сборке инженеры должны контролировать:

Позиционирование элементов

 Расстояние между линзами

Выравнивание оптической оси

Положение фокуса

Даже незначительные ошибки сборки могут повлиять на:

Резкость

Постоянство изображения

Производительность MTF

Вот почему оборудование для автоматизированной сборки и прецизионного контроля становится все более важным на современных оптических заводах.

Шаг 6: Контроль качества и оптическое тестирование

Изготовление одного превосходного объектива – не самое сложное.

Производство тысяч одинаковых линз – это задача.

Массовое производство требует строгого контроля качества.

Профессиональные производители оптики используют системы тестирования, чтобы гарантировать согласованность между различными производственными партиями.

К распространенным методам проверки относятся:

Тестирование MTF

Оптические измерения

Испытание на эксцентриситет

Размерный контроль

Экологические испытания

Цель проста:

10-тысячный объектив должен работать так же, как первый одобренный образец.

Шаг 7: От заводского производства до применения заказчиком

Линза не существует сама по себе.

Он становится частью полноценной системы визуализации.

Профессиональный производитель линз должен понимать, как объектив ведет себя после интеграции.

Например:

Производитель камер видеонаблюдения заботится о:

Ночная съемка

Признание ИИ

Обширный мониторинг

Компания, производящая дроны, заботится о:

Вес

 Поле зрения

Производительность при слабом освещении

Производитель роботов заботится о:

Точность

Надежность

Восприятие в реальном времени

Лучшие поставщики оптики не просто производят линзы.

Они помогают клиентам решать проблемы с изображениями.

Внутри Boshi Optics: сочетание оптического дизайна и производственных возможностей

ВБоши ОптикаМы считаем, что успешная оптическая продукция требует как инженерных знаний, так и опыта производства.

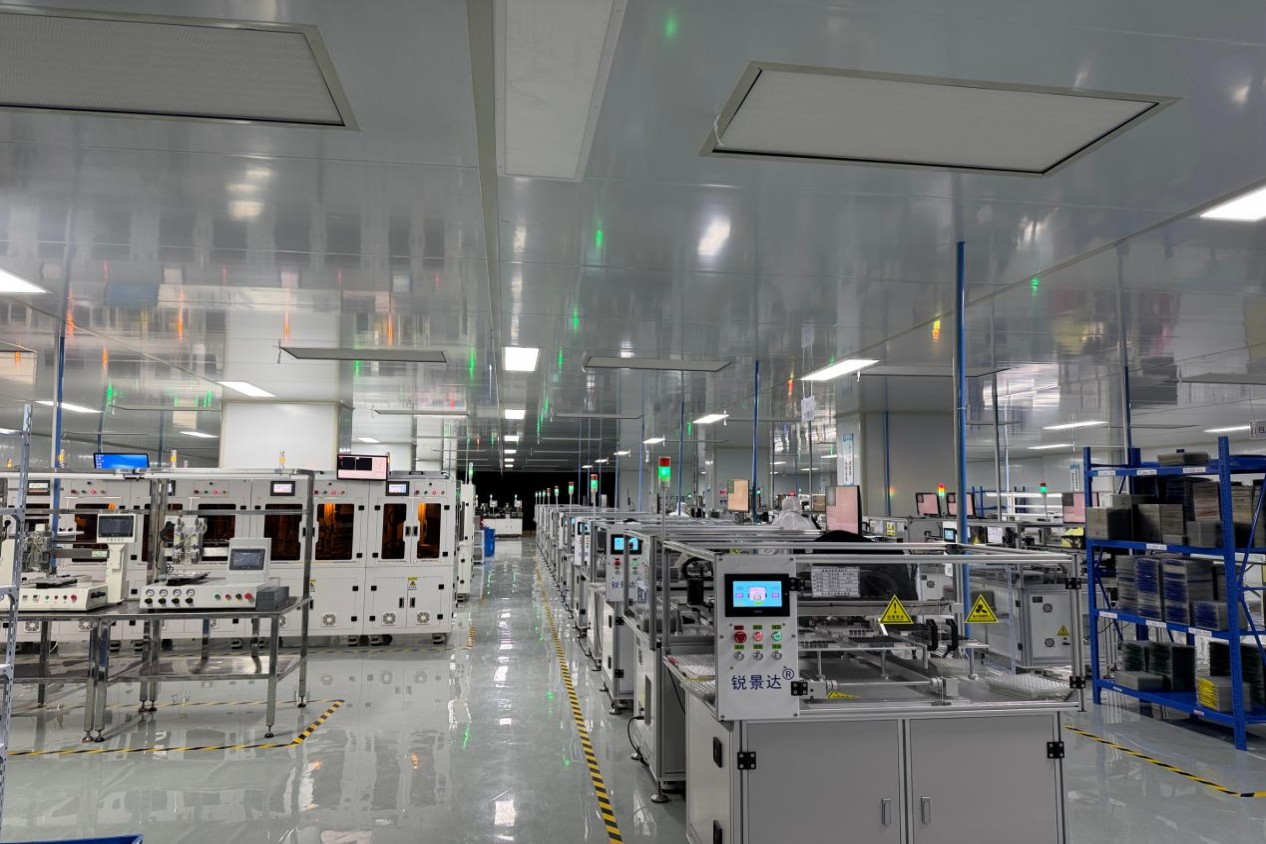

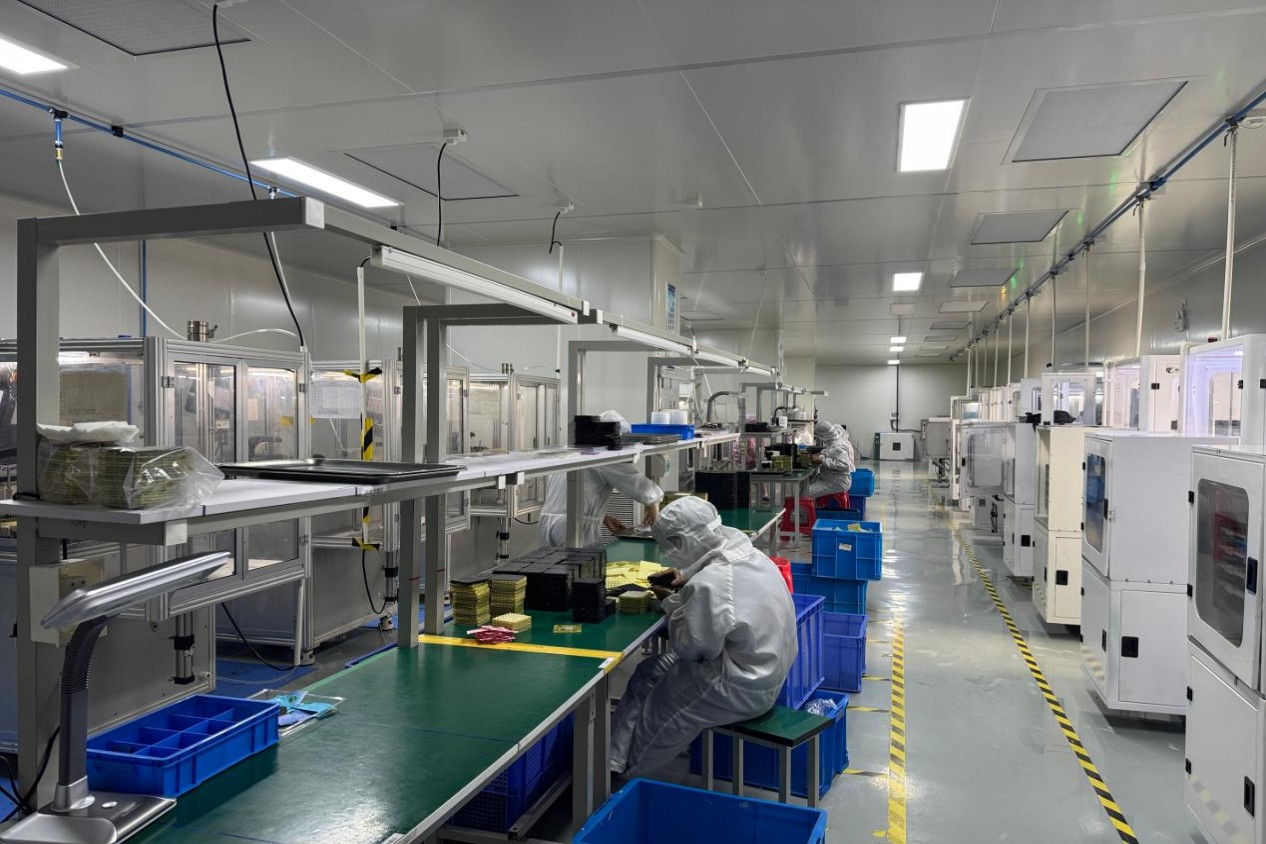

Наш процесс производства оптики включает в себя несколько этапов, включая обработку оптических компонентов, изготовление точных пресс-форм, литье под давлением, сборку линз и проверку качества.

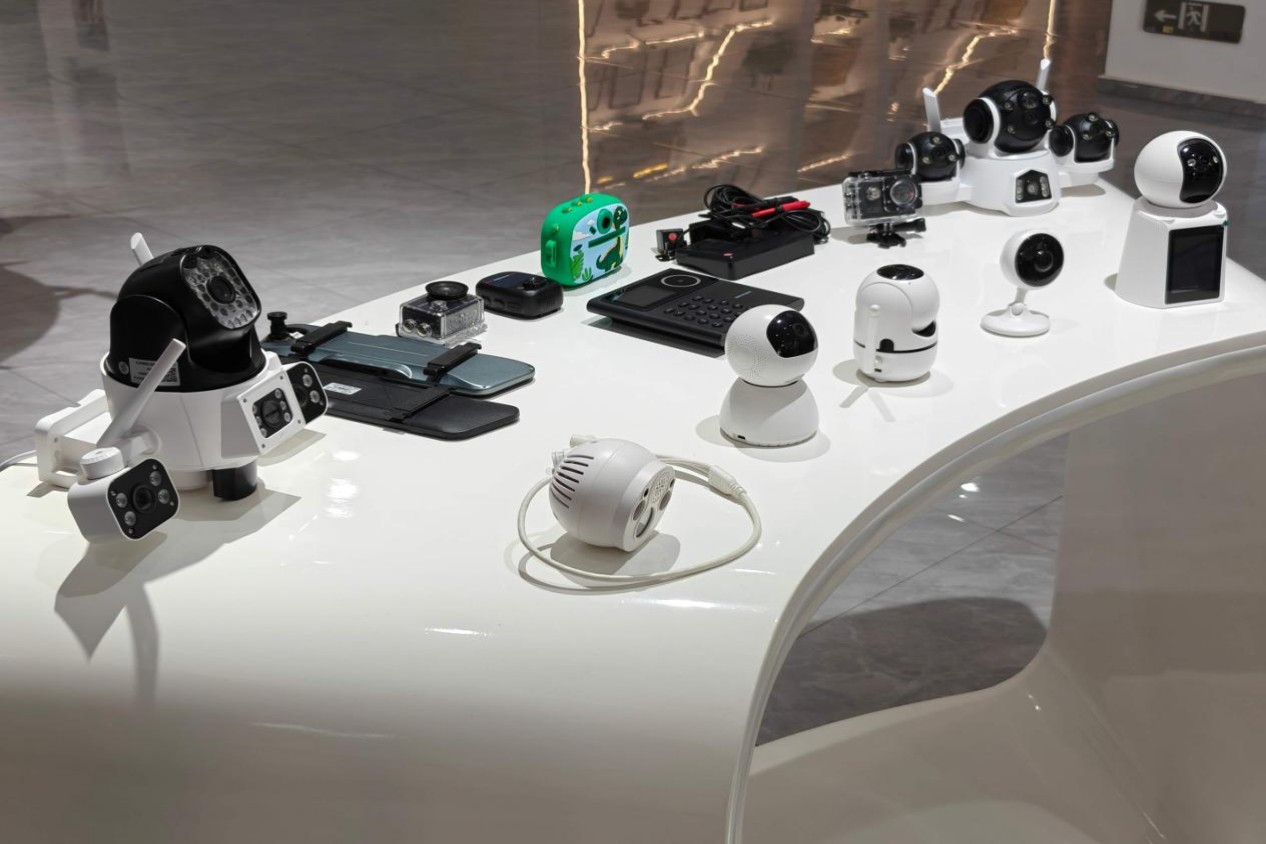

Благодаря возможностям, охватывающим разработку оптических систем, производство, автоматизированную сборку и оптические испытания, Boshi Optics поддерживает клиентов в таких приложениях, как камеры видеонаблюдения, системы машинного зрения с искусственным интеллектом, дроны, автомобильная визуализация, медицинские устройства и промышленные камеры.

Потому что в оптическом производстве невозможно разделить проектные и производственные возможности.

Идеальная оптическая конструкция, которую невозможно производить последовательно, не является успешным продуктом.

Заключительная мысль: у объектива каждой камеры есть история

Объектив камеры может выглядеть маленьким.

Но для создания надежного объектива необходимо:

Оптическая инженерия

Точное производство.

Опыт тестирования

Управление производством

Постоянное улучшение

На пути от концепции дизайна к массовому производству создается настоящий оптический опыт.

И это то, что отличает поставщика линз от настоящего партнера по производству оптики.
