Введение: Спецификация объектива — это не просто таблица цифр

Когда инженеры выбирают объектив камеры, первый шаг обычно прост:

Откройте спецификацию.

Затем наступает самое сложное.

Типичная таблица данных объектива может включать:

• Английская футбольная лига
• F-число
• поле зрения
• МОГ
• Искажение
• CRA
• ТТЛ
• Формат датчика
• Относительная освещенность

Для опытных инженеров-оптиков эти цифры рассказывают историю.

Для новичков они могут выглядеть как иностранный язык.

Задача не в том, чтобы найти объектив с «лучшими» характеристиками.

Задача состоит в том, чтобы понять:

Какие оптические параметры действительно важны для вашего приложения?

Камера наблюдения, автономный робот, дрон, медицинское устройство и промышленная система технического зрения — все они используют линзы, но им требуются совершенно разные оптические характеристики.

В этом руководстве объясняются основные характеристики объектива камеры, которые инженеры должны знать, прежде чем сделать выбор.

1. Фокусное расстояние (EFL): основа перспективы объектива

Что такое фокусное расстояние?

Эффективное фокусное расстояние (EFL) — одна из наиболее важных характеристик объектива фотоаппарата.

Он определяет:

• Увеличение
• Угол обзора
• Перспективные отношения между объектами

Просто:

Короткое фокусное расстояние = более широкий обзор
Длинное фокусное расстояние = более узкий обзор

Общие примеры

Широкоугольный объектив

Типичные фокусные расстояния:

• 1,8 мм
• 2,8 мм
• 3,6 мм

Приложения:

• Камеры видеонаблюдения
• Умные домашние устройства
• Робототехника
• Мониторинг парковки

Преимущества:

• Большая зона покрытия
• Повышение экологической осведомленности

Ограничения:

• Более высокие искажения
• Уменьшен размер объекта на расстоянии.

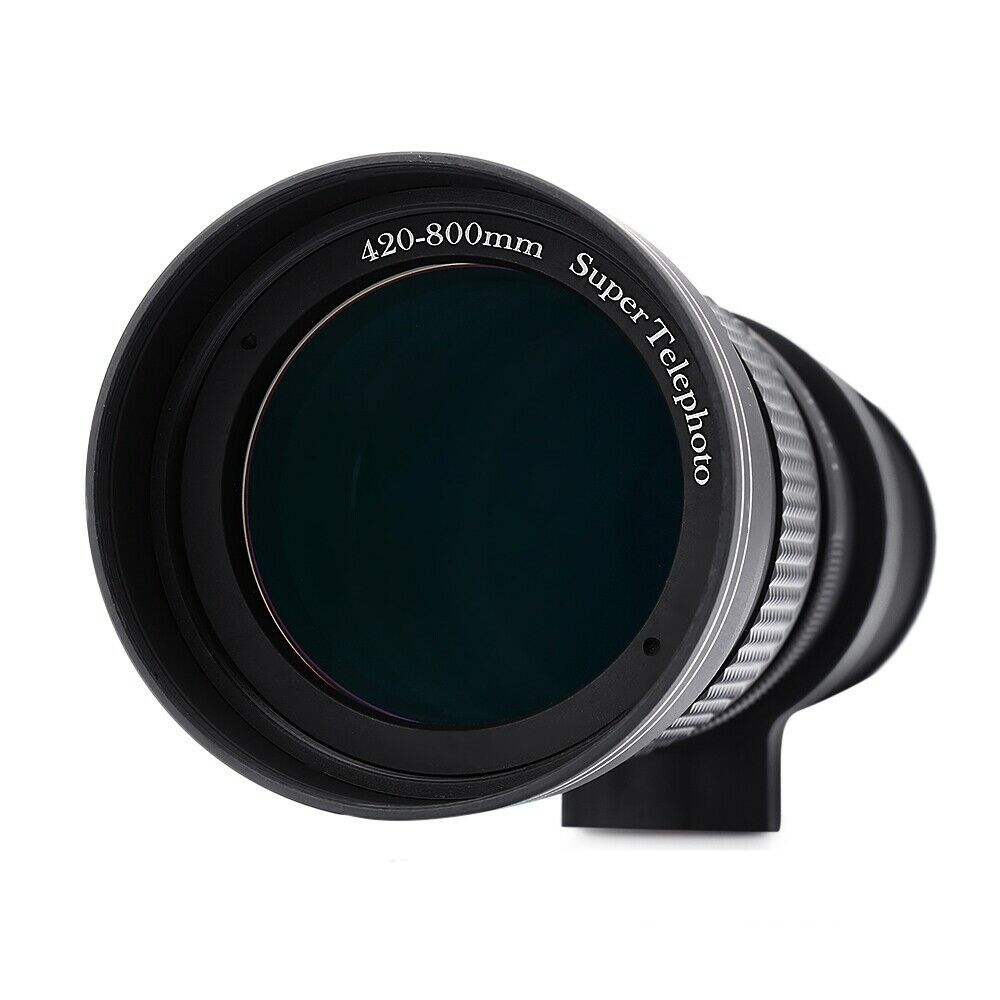

Телеобъектив

Типичные фокусные расстояния:

• 12 мм
• 25 мм
• 50 мм+

Приложения:

• Мониторинг трафика
• Дистанционный осмотр
• Промышленные измерения

Преимущества:

• Захватывает отдаленные детали

Ограничения:

• Узкое поле зрения

2. Поле зрения (FOV): как много видит камера?

Поле зрения описывает видимую область, захватываемую объективом.

Обычно это выражается как:

• Горизонтальный угол обзора
• Вертикальное поле зрения
• Диагональное поле зрения

Почему поле обзора имеет значение

Выбор неправильного угла обзора создает дорогостоящие проблемы.

Слишком узко:

• Больше слепых зон
• Требуется больше камер
• Более высокая стоимость установки

Слишком широкий:

• Чрезмерное искажение
• Снижение точности распознавания

В процессе профессионального выбора линз всегда учитываются:

• Целевое расстояние
• Зона обнаружения
• Размер объекта
• Требования признания

3. Диафрагма (число F): способность объектива улавливать свет.

Диафрагма – одна из самых непонятых характеристик.

Число F представляет собой соотношение между:

• Фокусное расстояние объектива
• Диаметр входного зрачка

Чем меньше F-число:

→ Чем больше апертура
→ Чем больше света попадает в объектив

Общие значения диафрагмы

Почему диафрагма имеет значение

В условиях низкой освещенности возникают проблемы:

• Повышенный шум датчика
• Более длительное время воздействия
• Размытие в движении

Большая апертура помогает, предоставляя больше оптической информации перед электронным усилением.

Вот почему высокопроизводительные приложения все чаще ориентируются на объективы с большой апертурой.

4. Совместимость сенсора: объектив и сенсор должны работать вместе.

Распространенная ошибка инженеров — выбор объектива только по фокусному расстоянию.

Объектив также должен соответствовать формату сенсора.

Общие размеры датчиков включают:

• 1/4"
• 1/3"
• 1/2,7 дюйма
• 1/2"
• 1/1,8 дюйма
• 1/1,2 дюйма

Что происходит, когда они не совпадают?

Круг изображения объектива слишком мал

Результат:

• Темные углы
• Виньетирование
• Потерянные пиксели

Объектив, предназначенный для сенсора меньшего размера, используется для сенсора большего размера

Результат:

• Сниженное качество изображения
• Плохая производительность на краях

Профессиональное оптическое согласование требует рассмотрения:

• Диагональ датчика
• Размер пикселя
• Угол главного луча
• Изображение круга

5. Искажение: разница между широким и удобным

Искажение описывает, насколько прямые линии на изображении становятся изогнутыми.

Самый распространенный тип:

Бочковое искажение

Типично для:

• Широкоугольные объективы
• Линзы «рыбий глаз»



Искажение не всегда плохо.

Например:

Объективы для FPV-дронов часто намеренно используют сильные широкоугольные искажения для создания захватывающего обзора.

Однако:

Такие приложения, как:

• Системы измерения
• Распознавание номерного знака
• Машинное зрение

требуют лучшего контроля искажений.

Ключевым моментом является не полное устранение искажений.

Ключевым моментом является контроль искажений в соответствии с потребностями приложения.

6. MTF: измерение реальных оптических характеристик

MTF (функция передачи модуляции) — один из наиболее важных методов оптической оценки.

Он описывает, насколько хорошо объектив передает контраст с объекта на изображение.

Просто:

Более высокий MTF = лучшая способность воспроизводить детали.

Почему MTF имеет значение

Две линзы могут иметь:

• То же фокусное расстояние
• Та же диафрагма
• Тот же рейтинг разрешения

Но совершенно другое качество изображения.

Почему?

Поскольку оптические характеристики зависят от:

• Качество стекла
• Структура линзы
• Технология нанесения покрытий
• Точность изготовления

MTF раскрывает реальные оптические возможности.

7. CRA (угол главного луча): критический для современных датчиков.

CRA описывает угол, под которым лучи света достигают датчика.

Современные CMOS-сенсоры очень чувствительны к CRA.

Неправильное соответствие CRA может привести к:

• Цветовая заливка
• Пониженная яркость
• Ухудшение качества изображения

Этот параметр особенно важен для:

• Автомобильные камеры
• Машинное зрение
• Датчики высокого разрешения

8. TTL и параметры механической конструкции

Оптические характеристики – не единственный критерий.

Инженеры также должны учитывать механическую совместимость.

Важные параметры включают в себя:

TTL (общая длина дорожки)

Оптическое расстояние от первой поверхности линзы до плоскости изображения.

Важно для:

• Конструкция модуля камеры
• Приложения с ограниченным пространством

Тип крепления

Общие интерфейсы:

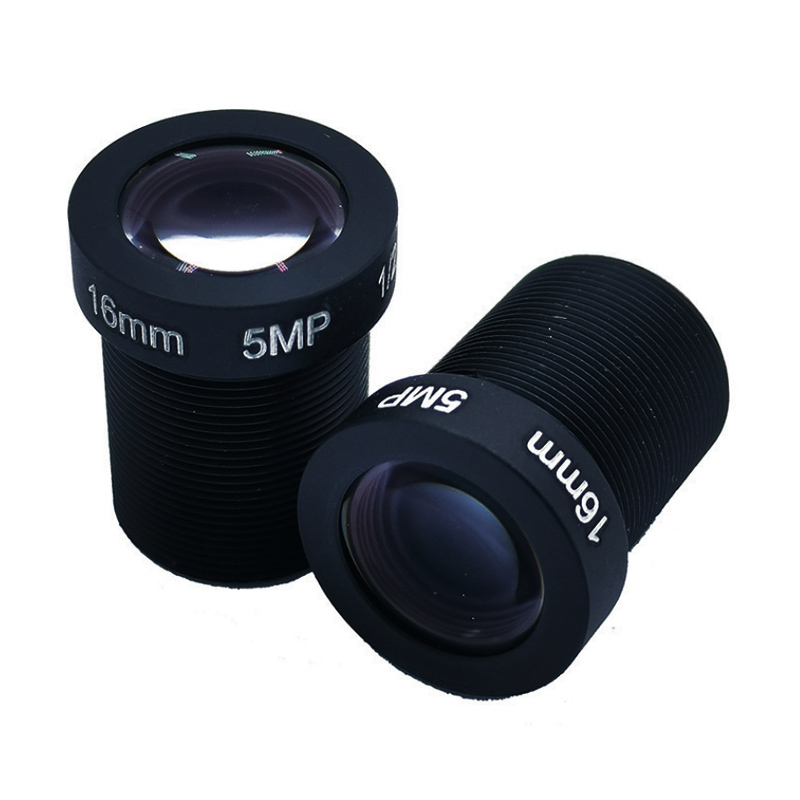

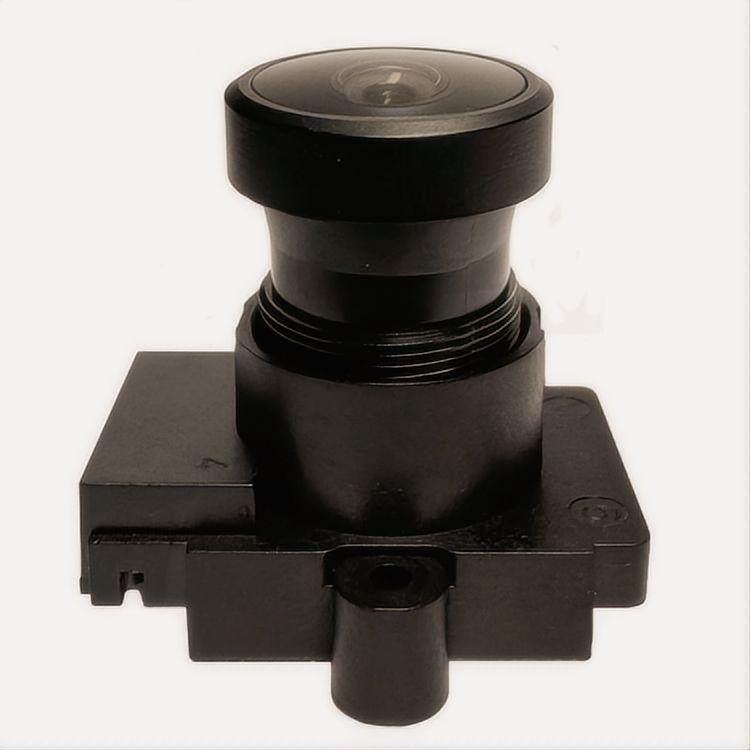

• Крепление М12
• CS-крепление
• Крепление C
• F-крепление
• Пользовательские крепления

Крепление определяет механическую интеграцию.

9. Относительное освещение: качество изображения по всему кадру

Относительная освещенность описывает постоянство яркости от центра к краям.

Плохая относительная освещенность вызывает:

• Темные углы
• Неравномерная яркость изображения

Это особенно важно для:

• Широкоугольные объективы
• Камеры наблюдения
• Системы машинного зрения с искусственным интеллектом

Хороший объектив должен обеспечивать равномерное освещение по всему изображению.

10. Самая распространенная ошибка: выбор спецификаций вместо решений

Одна из самых больших ошибок инженеров — сравнение объективов только по цифрам.

Например:

«Объектив А имеет более высокое разрешение, поэтому он должен быть лучше».

Не обязательно.

Успешный выбор линз учитывает всю систему:

• Датчик
• Освещение окружающей среды
• Рабочее расстояние
• Требования к ИИ
• Возможность обработки изображений

Лучший объектив – это не тот, у которого самые высокие характеристики.

Это тот, который оптимизирован для приложения.

Как инженеры должны оценивать объектив камеры

Прежде чем выбрать объектив, спросите:

Вопросы по применению

• Какие объекты необходимо обнаружить?
• Каково рабочее расстояние?
• Какие условия освещения существуют?
• Важна ли информация о цвете?
• Используется ли анализ ИИ?

Оптические вопросы

• Достаточно ли угла обзора?
• Достаточно ли большая апертура?
• Датчик подходит?
• Допустимо ли искажение?
• Важна ли производительность на периферии?

Системные вопросы

• Размер ограничен?
• Нужна ли температурная стабильность?
• Важна ли долгосрочная надежность?

Вывод: понимание характеристик объективов позволяет улучшить системы визуализации

Характеристики объектива камеры – это не просто технические цифры.

Они представляют собой оптические решения, которые напрямую влияют на производительность системы.

Правильно подобранные линзы могут улучшить:

• Качество изображения
• Точность ИИ
• Надежность системы
• Конкурентоспособность продукции

Плохо подобранный объектив может ограничить даже самую продвинутую камеру и алгоритм.

В современных системах визуализации инженеры не просто выбирают кусок стекла.

Они выбирают основу визуального интеллекта.

Окончательное понимание

Датчик захватывает пиксели.

Алгоритм обрабатывает информацию.

Но объектив определяет, какая информация существует в первую очередь.

Лучшее оптическое понимание приводит к лучшим инженерным решениям.
