Почему совместимость системы важнее отдельных спецификаций

Проект камеры может выглядеть идеально на бумаге.

Датчик имеет необходимое разрешение. Объектив имеет указанное фокусное расстояние. Монтажная резьба подходит. Бюджет утвержден.

Однако первый образец дает неутешительные изображения.

Углы размыты. Изображение темнее, чем ожидалось. Фокус меняется при повышении температуры камеры. Или объектив захватывает другую область сцены, чем ожидала команда инженеров.

Эти проблемы не обязательно означают, что объектив неисправен. Иногда проблема заключается в том, что линза выбиралась как отдельный компонент, а не оценивалась как часть полной системы визуализации.

Для производителей камер и разработчиков продукции это различие имеет значение. Хорошие характеристики объектива — это не то же самое, что хорошо подобранная система камеры.

1. Почему недостаточно соответствовать рейтингу мегапикселей

Один из распространенных подходов к выбору объектива — сопоставить заявленное число мегапикселей объектива с матрицей камеры.

Это полезный первоначальный фильтр, но он не гарантирует ожидаемого качества изображения.

Фактический результат зависит от нескольких факторов, включая размер пикселя, оптическое разрешение, контрастность, положение поля изображения, характеристики датчика и обработку изображения.

Рассмотрим камеру с сенсором высокого разрешения. Центр изображения может выглядеть резким, а мелкие детали по углам — мягче. Ярлык в один мегапиксель не может полностью описать эту разницу.

Вот почему инженеры часто оценивают передаточную функцию модуляции (MTF), которая описывает, насколько хорошо система визуализации воспроизводит контраст на разных пространственных частотах.

Практический вопрос заключается не просто в том, поддерживает ли объектив определенное количество мегапикселей. Для приложения важно то, может ли объектив передать необходимую детализацию по всей области изображения.

Для камеры видеонаблюдения производительность в углах может повлиять на способность распознавать детали на широкой сцене. Для инспекционной камеры качество изображения в конкретной области измерения может быть более важным.

Правильные критерии оценки зависят от того, что на самом деле должна делать камера.

2. Поле зрения зависит не только от фокусного расстояния.

Объектив 2,8 мм часто ассоциируется с широкоугольным изображением, тогда как более длинное фокусное расстояние обычно захватывает более узкое поле зрения в сопоставимых условиях.

Однако само по себе фокусное расстояние не определяет окончательное поле зрения.

Размеры сенсора также имеют значение. То же самое касается физического расположения камеры относительно цели.

Представьте себе два модуля камеры с объективами с одинаковым фокусным расстоянием. Если их датчики имеют разные активные размеры, они не обязательно будут захватывать одну и ту же горизонтальную или вертикальную область сцены.

Рабочее расстояние представляет собой еще одно практическое соображение. Объектив, охватывающий нужную область на одном расстоянии, может захватывать слишком много или слишком мало, если камера установлена ​​в другом месте.

Прежде чем завершить работу над объективом, убедитесь в трех вещах:

Размеры активного изображения датчика

Требуемое горизонтальное и вертикальное поле зрения

Рабочее расстояние между камерой и целью

Если возможно, предоставьте эскиз предполагаемой установки или фотографию, показывающую положение камеры.

Эти детали помогают команде оптиков оценить, подходит ли предлагаемое фокусное расстояние, вместо того, чтобы полагаться только на номинальные характеристики.

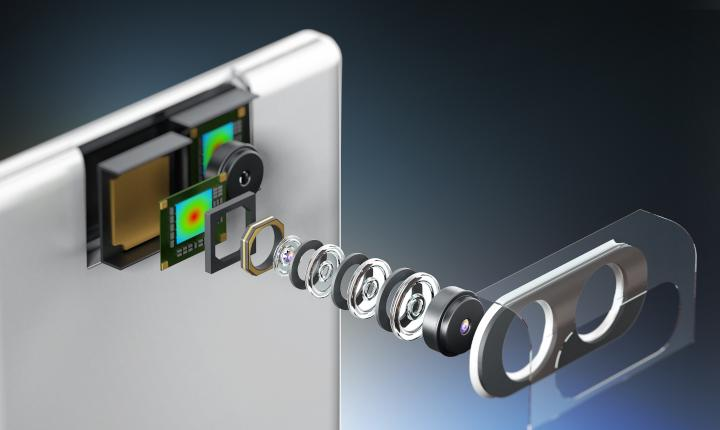

3. Механическая посадка может повлиять на оптические характеристики.

Объектив может иметь правильную резьбу, но при этом не подходить для конкретного модуля камеры.

Механическая совместимость предполагает нечто большее, чем просто возможность свинчивания деталей.

Доступное пространство, расстояние между объективом и датчиком, монтажные допуски, конструкция корпуса и метод регулировки фокуса — все это может повлиять на окончательную сборку.

Например, компактный продукт может накладывать строгие ограничения на общую длину дорожки (TTL). Объектив, который соответствует оптическим требованиям, но превышает доступное пространство, не является практичным решением.

Аналогично, изменение корпуса или монтажной конструкции может изменить положение линзы относительно датчика.

Для индивидуального проекта стоит поделиться механическим чертежом до того, как будет завершена оптическая конструкция.

Важные детали включают тип крепления, максимальные размеры объектива, положение датчика, доступный диапазон регулировки и любые ограничения, налагаемые корпусом.

Это особенно актуально для компактных камер видеонаблюдения, автомобильных модулей визуализации, встраиваемых устройств технического зрения и медицинских эндоскопических систем.

Чем раньше оптические и механические требования рассматриваются вместе, тем ниже риск обнаружения проблемы интеграции после изготовления образцов.

4. Условия освещения могут повлиять на правильный выбор объектива.

Объектив, предназначенный для хорошо освещенного помещения, может оказаться не лучшим выбором для камеры, работающей на улице в ночное время.

Условия освещения влияют на оптические требования, но не всегда можно выбрать объектив с наибольшей светосилой.

Более широкая апертура может позволить большему количеству света достичь датчика, что полезно в условиях низкой освещенности. Однако качество изображения также зависит от таких факторов, как глубина резкости, контроль аберраций, чувствительность датчика, настройки экспозиции и предполагаемое рабочее расстояние.

Инфракрасная визуализация требует дополнительных соображений.

Например, для камеры, использующей инфракрасное освещение с длиной волны 850 или 940 нм, может потребоваться конфигурация объектива и фильтра, подходящая для этого диапазона длин волн. Система, предназначенная в первую очередь для видимого света, не должна автоматически предполагать, что она обеспечивает эквивалентную производительность в условиях ближней инфракрасной области.

Для камер круглосуточного наблюдения объектив, расположение фильтров, датчик и стратегию освещения следует оценивать вместе.

Целью не является максимизация одной спецификации в отдельности. Именно добиться необходимого изображения в реальных условиях эксплуатации.

5. Стабильность температуры — требование системного уровня.

Температура может влиять как на оптические, так и на механические компоненты.

Изменения размеров материала и преломляющих свойств могут сместить положение фокуса или изменить качество изображения по мере изменения окружающей среды. Величина этих эффектов зависит от оптической конструкции, материалов, механической конструкции и диапазона рабочих температур.

Поэтому линза, которая хорошо себя показала в ходе короткого лабораторного испытания при комнатной температуре, может нуждаться в дополнительной оценке перед использованием в уличном или автомобильном изделии.

Для проектов с жесткими экологическими требованиями заранее укажите ожидаемый диапазон рабочих температур.

Затем команда инженеров может определить, следует ли учитывать изменение фокуса, связанное с температурой, выбор материала, механическую компенсацию или дополнительную проверку.

Важно не считать, что каждому объективу нужна атермальная конструкция. Подходящее решение зависит от приложения, допустимого изменения производительности и общих требований к системе.

6. Когда следует выбирать нестандартные линзы?

Не каждый проект камеры нуждается в новой оптической конструкции.

Стандартный объектив может быть наиболее экономичным и практичным выбором, если он уже соответствует требованиям по сенсору, полю обзора, механическим и экологическим требованиям.

Индивидуальную разработку стоит рассмотреть, когда существующие продукты не могут удовлетворить одному или нескольким важным ограничениям.

Типичные причины включают в себя:

Нестандартный диаметр линзы или общая длина трека

Особое поле зрения в ограниченной механической оболочке

Особые требования к длине волны или фильтрации

Высокие требования к качеству изображений во всей области изображений

Условия окружающей среды, специфичные для применения

Требования к интеграции, которые не могут удовлетворить стандартные объективы

Есть и коммерческий аспект.

Индивидуальная конструкция может включать дополнительные работы по проектированию, оснастке, испытаниям и квалификации. Поэтому его пригодность зависит от ожидаемого объема производства, целевой стоимости, графика разработки и ценности удовлетворения конкретных требований.

Лучшая отправная точка — определить требуемый результат и сравнить возможные варианты, а не предполагать, что индивидуальный подход всегда лучше стандартного.

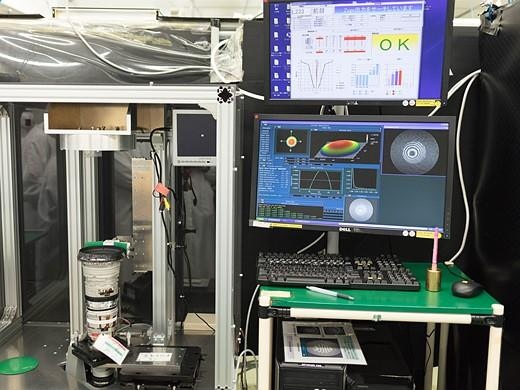

7. Оцените линзу как часть полной системы визуализации.

Прежде чем одобрить объектив для массового производства, подумайте, как он будет вести себя в предполагаемой конфигурации камеры.

Полезный процесс оценки включает в себя:

Сначала подтвердите совместимость.

Проверьте датчик, поле зрения, крепление, механические размеры и спектральные требования.

Во-вторых, протестируйте репрезентативные образцы.

Оценивайте изображения на предполагаемом рабочем расстоянии, апертуре, освещенности и соответствующих положениях поля.

В-третьих, проверьте важные критерии производительности.

К ним могут относиться детализация изображения, искажения, угловая яркость, стабильность фокуса или другие требования, специфичные для приложения.

Наконец, установите критерии приемки производства.

После утверждения образца задокументируйте соответствующие спецификации и условия испытаний, чтобы можно было последовательно оценивать будущие производственные партии.

Точный процесс будет зависеть от приложения. Компактный объектив для наблюдения и специализированный объектив для медицинской визуализации не обязательно требуют одной и той же процедуры квалификации.

Важно то, что критерии приемки отражают то, как камера будет фактически использоваться.

Создание лучшей камеры начинается с лучшей оптической интеграции

В Boshi Optics, входящей в состав Shanghai Silk Optical Technology Co., Ltd., мы занимаемся проектированием, разработкой и производством оптических линз для таких приложений, как безопасность, автомобильная визуализация, дроны, медицинские эндоскопы и другие системы визуализации.

Для проектов с особыми требованиями наиболее продуктивные обсуждения начинаются с полного применения: датчика, целевого поля зрения, рабочего расстояния, доступного механического пространства, условий освещения, рабочей среды и ожидаемого объема производства.

Эти детали помогают определить, подходит ли существующий объектив или индивидуальное решение заслуживает дальнейшей оценки.

Если вы разрабатываете новую камеру или испытываете проблемы с качеством изображения при использовании существующего модуля, поделитесь информацией о своем приложении с Boshi Optics.

Наша команда может просмотреть имеющиеся требования и обсудить потенциальные варианты линз, возможности индивидуальной настройки и следующие шаги по оценке образца.

Успешный проект объектива не начинается с самой длинной спецификации. Все начинается с понимания того, чего должна достичь камера.
