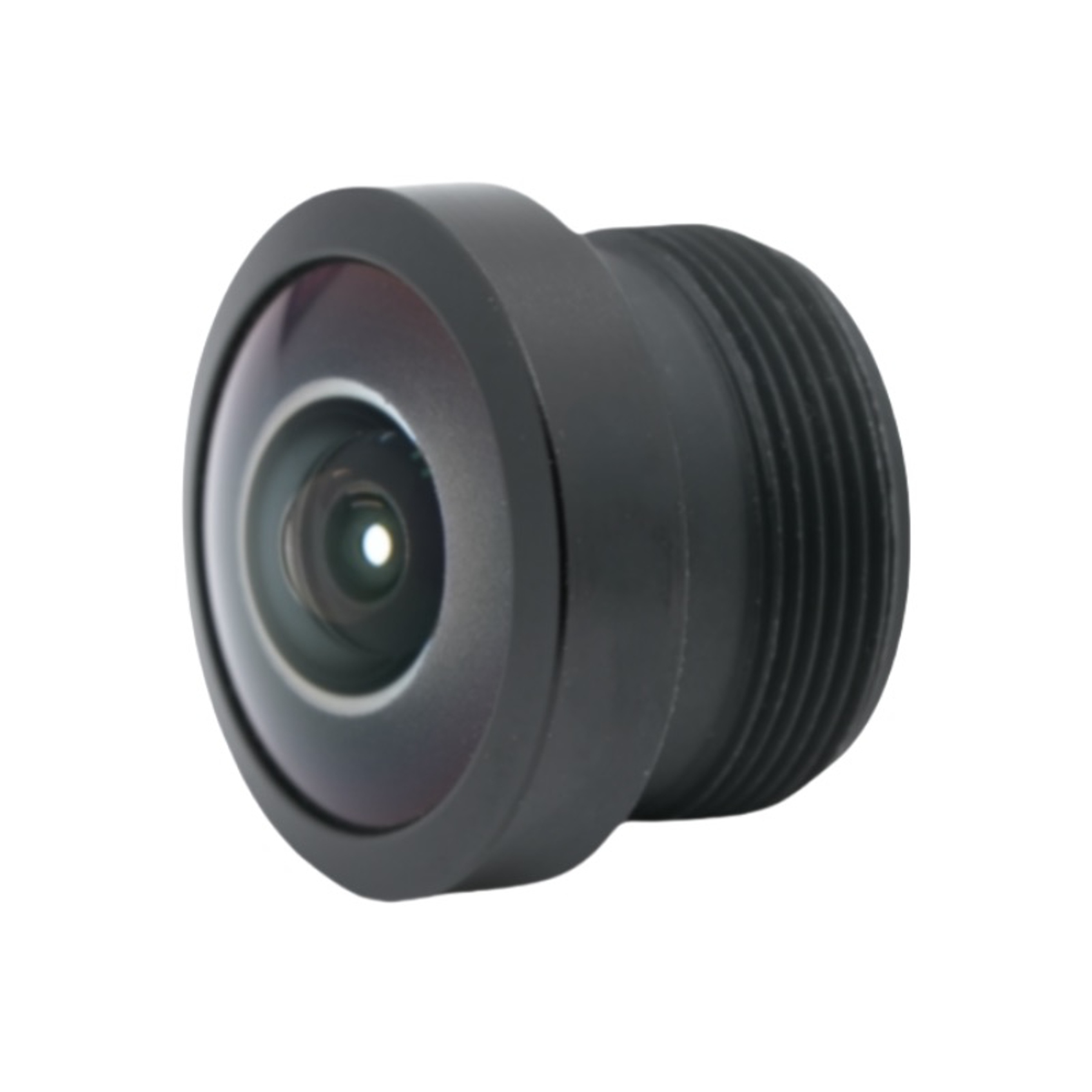

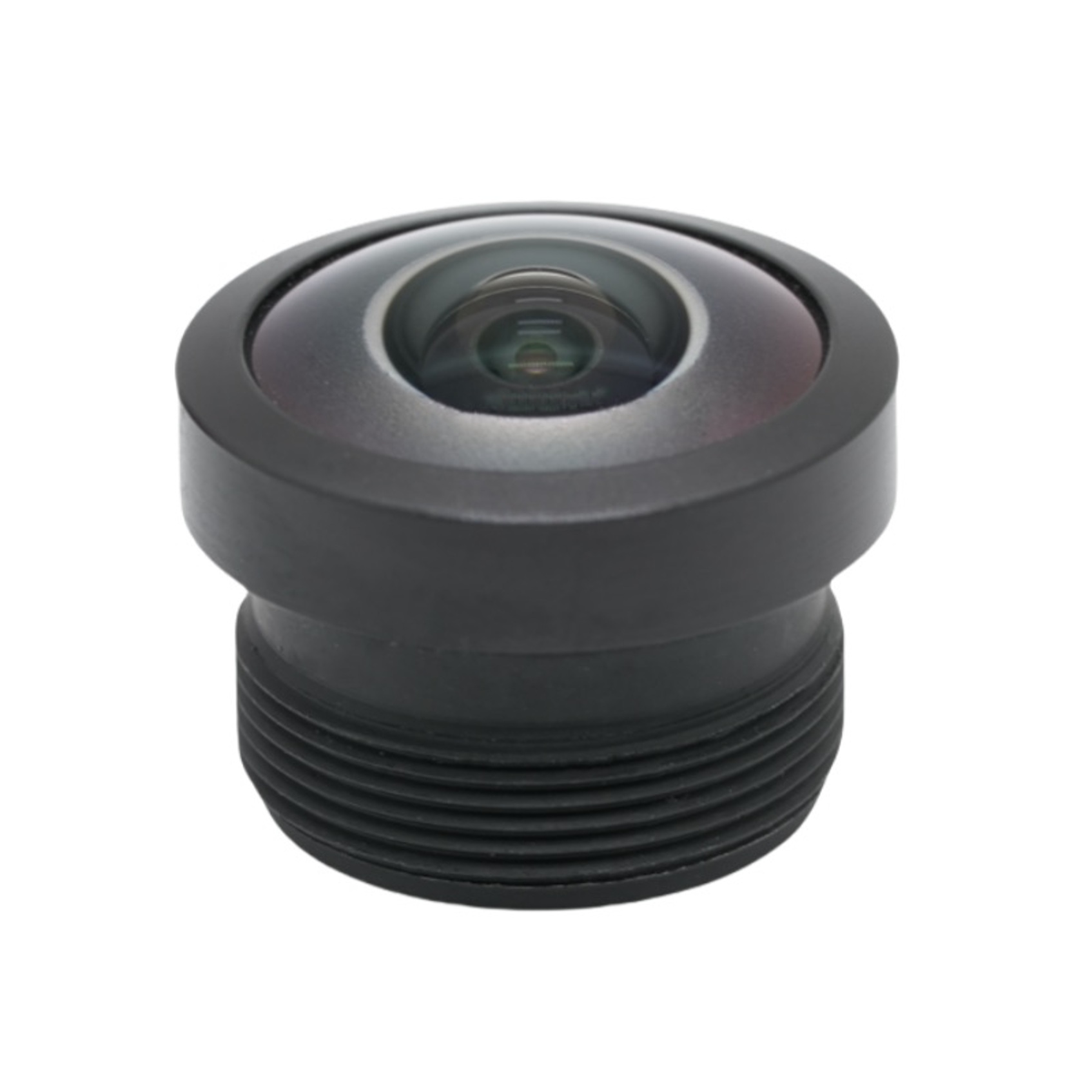

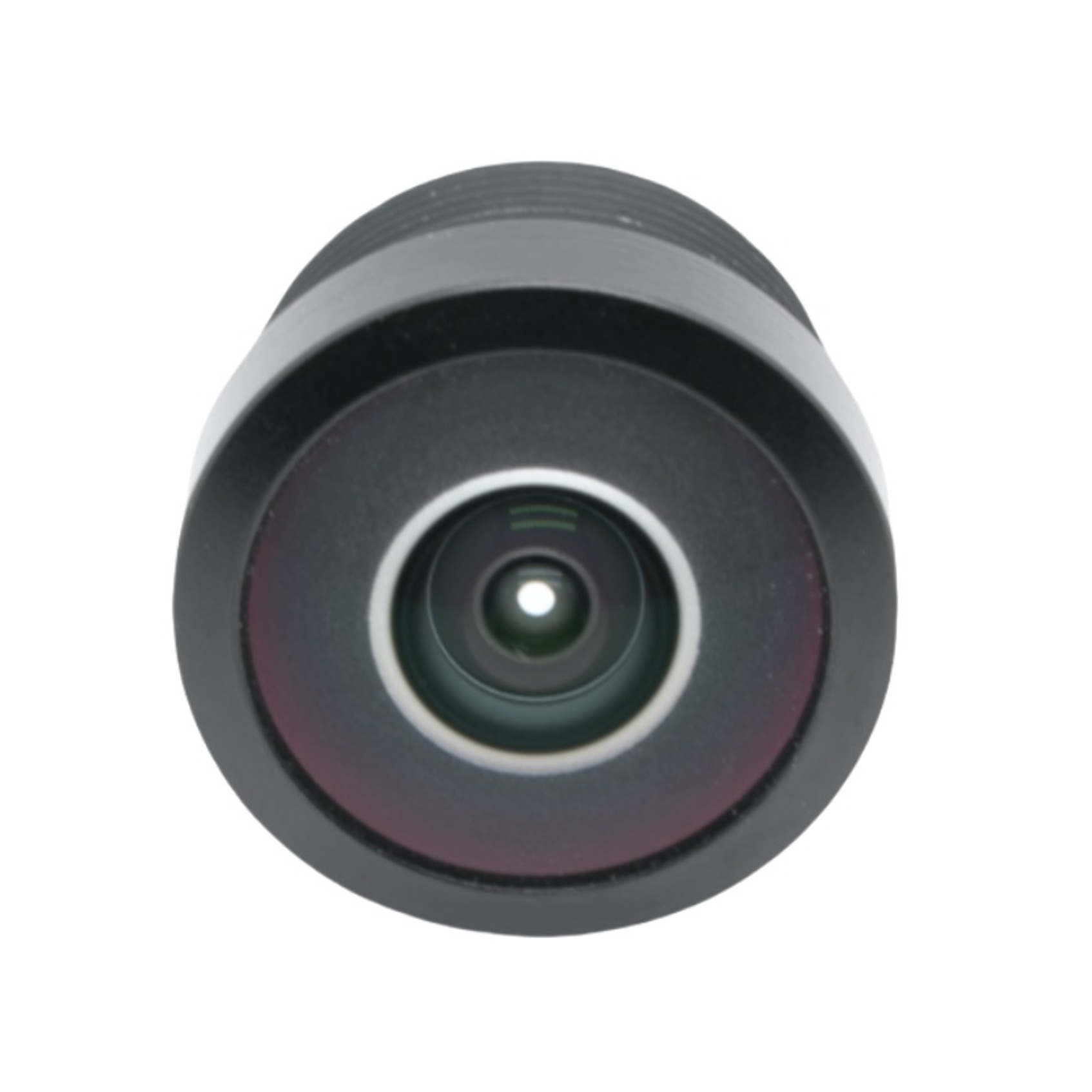

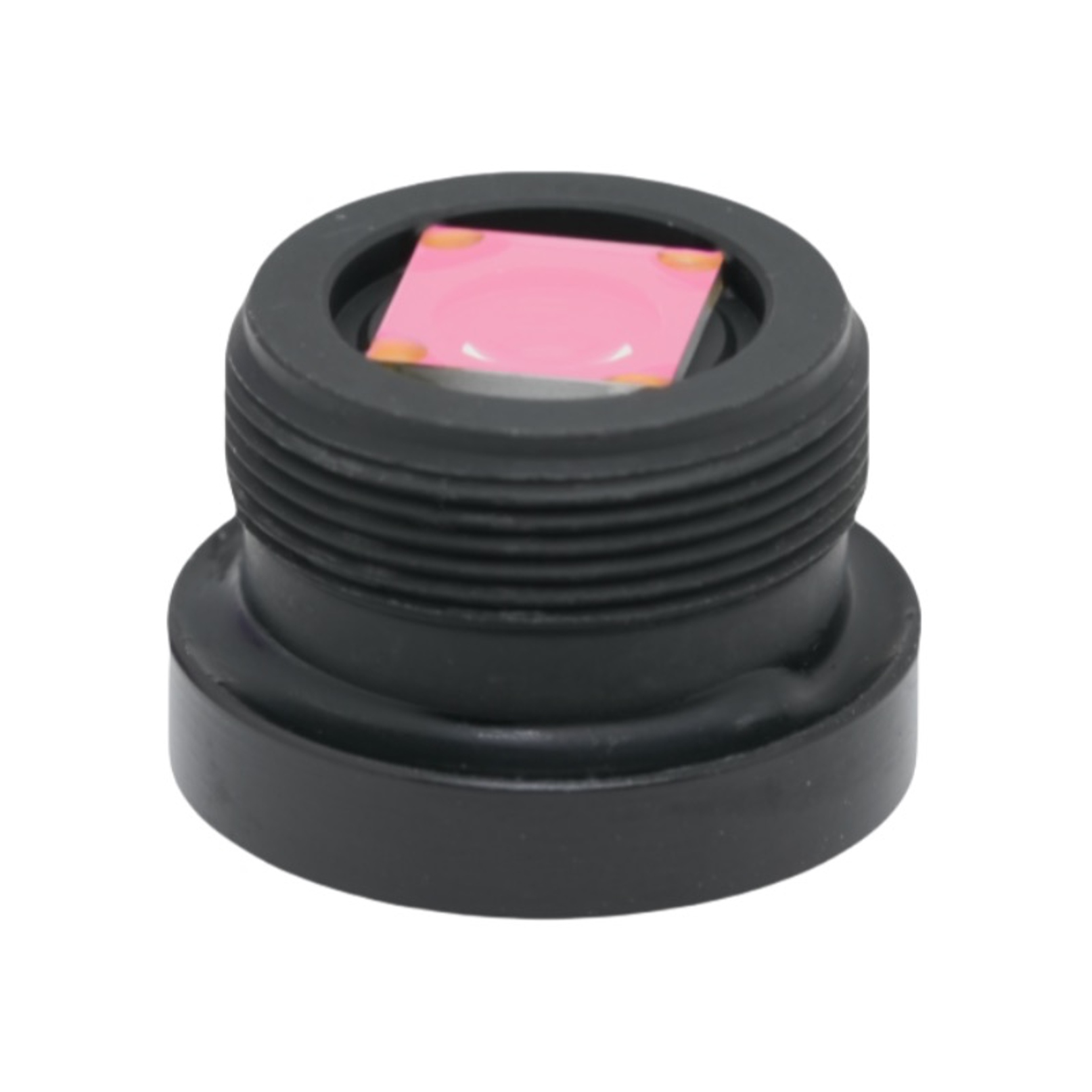

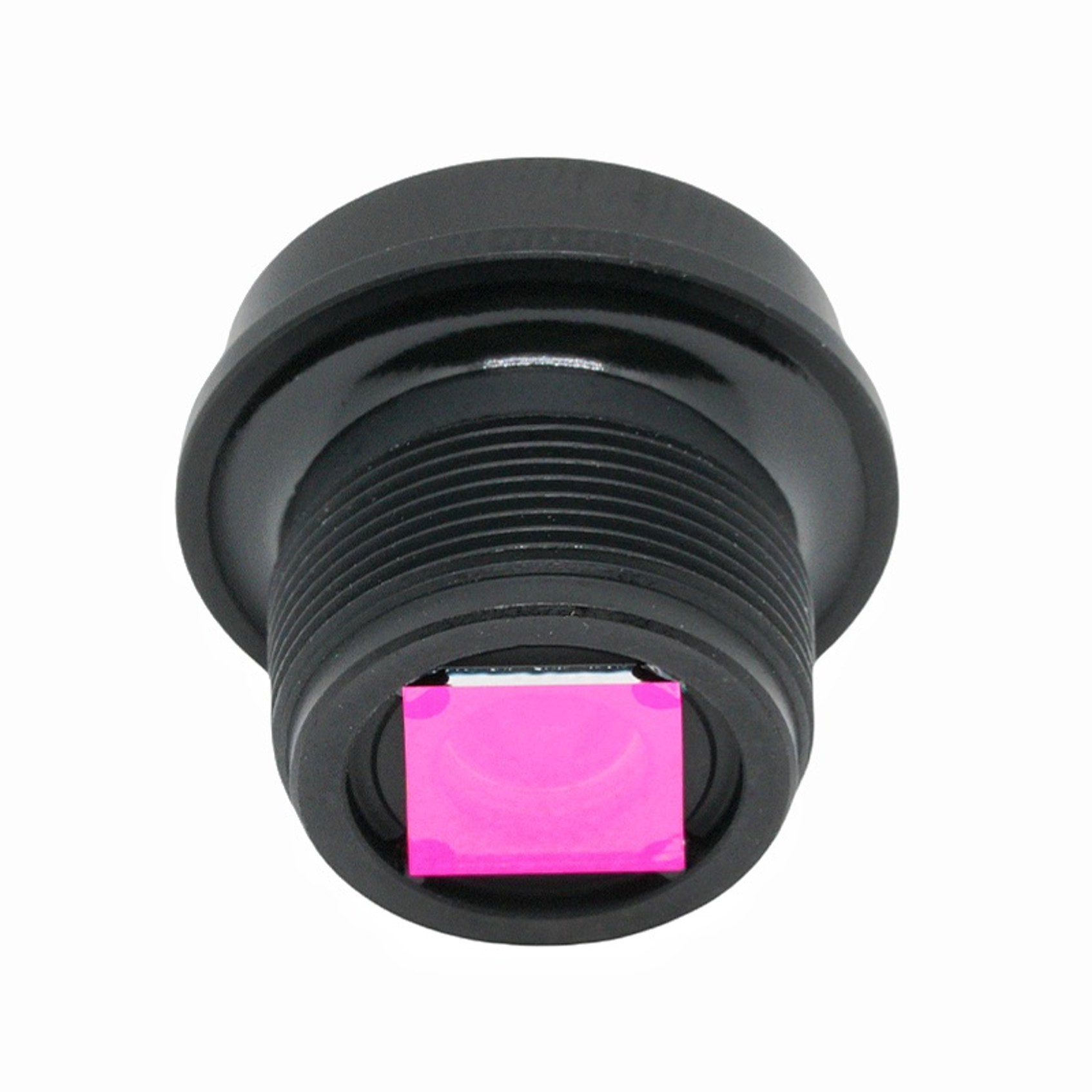

Объектив «рыбий глаз» 1,5 мм

Краткое описание продукта

Этот компактный объектив «рыбий глаз», изготовленный компанией BOSHI Optical Technology, имеет фокусное расстояние 1,5 мм и диафрагму F2,2, что идеально подходит для сенсора AR0144 размером 1/4 дюйма. Он обеспечивает поле зрения 200 градусов для захвата обширного охвата сцены в ограниченном пространстве для установки. Хорошо оптимизированная оптическая структура гарантирует стабильное относительное освещение и контролируемый угол главного луча для стабильной работы датчика. Этот объектив для настольной камеры оснащен креплением M12, что упрощает сборку в миниатюрные модули камеры. Он используется в различных промышленных проектах и ​​проектах наблюдения, обеспечивая надежную передачу изображений для массового производства и испытаний прототипов. Каждое устройство BOSHI Optical Technology проходит строгий оптический контроль, чтобы удовлетворить запросы крупных клиентов.

Подробное описание продукта

1. Подробный параметр

- Этот сверхширокоугольный объектив имеет фокусное расстояние 1,5 мм с допуском 5 процентов и диафрагму F2,2 с допуском 5 процентов, чтобы сбалансировать яркость изображения и глубину резкости. Его общая длина дорожки достигает 13,03 мм плюс небольшой допуск, а заднее фокусное расстояние составляет 3,08 мм для правильной установки датчика.

- Предназначен для датчика AR0144 диаметром 1/4 дюйма.объектив «рыбий глаз»Обеспечивает поле обзора по диагонали 200 градусов, поле обзора по горизонтали 167 градусов и поле обзора по вертикали 118,4 градуса. Значение искажения достигает отрицательных 85,0 процентов, что типично для эффекта «рыбий глаз» под большим углом. Относительная освещенность достигает 65,0 процентов, в то время как CRA остается ниже 18,0 градусов, чтобы избежать риска виньетирования датчика цели. Стандартное крепление M12 поддерживает прямую установку стандартного оборудования камеры.

2. Подробный анализ преимуществ производительности

- Фокусное расстояние 1,5 мм и диафрагма F2,2 обеспечивают хорошее поглощение света, обеспечивая четкое изображение в условиях средней освещенности без дополнительного вспомогательного источника света. Контролируемый угол CRA ниже 18,0 градусов соответствует характеристикам приема 1/4-дюймового датчика AR0144 и уменьшает затемнение углов изображения.

- Относительная освещенность 65,0 процентов обеспечивает равномерную яркость по всему кадру, что улучшает общее качество изображения с помощью этого объектива бортовой камеры. Поле обзора в 200 градусов устраняет слепые зоны, поэтому одна камера может охватывать гораздо большую зону наблюдения. Компактная общая длина гусеницы позволяет создавать миниатюрные модули для оборудования с ограниченным пространством. Стандартное крепление M12 обеспечивает быструю замену и совместимость с основными частями корпуса камеры. Строгий контроль допуска со стороныОптическая технология БОШИобеспечивает стабильные оптические характеристики среди серийных партий линз.

3. Подробный анализ области применения

- Оборудование наблюдения:Этот объектив типа «рыбий глаз» подходит для внутренних мини-камер видеонаблюдения для розничных магазинов и небольших офисов и обеспечивает угол обзора 200 градусов для наблюдения за всей площадью помещения с помощью одного устройства.

- Модули промышленного зрения:Линза, совместимая с датчиком AR0144 1/4 дюйма, предназначена для периферийного мониторинга оборудования и вспомогательного визуального контроля машины с использованием компактного модуля.

- Устройства умного дома:Применяется внутри домашних камер наблюдения и визуальных дверных звонков, где фокусное расстояние 1,5 мм обеспечивает широкий захват сцены в небольшом корпусе продукта.

- Автомобильное вспомогательное зрение:Подходит для модулей камер ближнего обзора для наблюдения за окружающей средой автомобиля.

- Проекты потребительских миниатюрных камер:Используется для разработки индивидуальных USB-камер и проверки прототипов исследовательскими институтами и разработчиками продукции.
