Оптические линзы виртуальной реальности и оптические решения: технический анализ и перспективы применения

Оптические линзы виртуальной реальности и оптические решения: технический анализ и перспективы применения

Оптическая система VR, являющаяся основным компонентом устройств виртуальной реальности, напрямую влияет на погружение и комфорт пользователя. Современные технологии VR-линз прошли путь от первых асферических линз до линз Френеля и короткофокусных оптических решений Pancake.Будущие тенденции будут сосредоточены на синергетических инновациях в области слияния датчиков, вычислительной фотографии и специализированных чипов обработки., стремясь сбалансировать ключевые показатели производительности, такие как широкое поле зрения (FOV), высокое разрешение и контроль искажений. В этой статье представлен углубленный анализ технических принципов, сценариев применения и будущих направлений использования VR-линз, который послужит профессиональным справочником для практиков отрасли.

I. Основные технологии и оптические решения для VR-линз

Основная техническая задача линз VR заключается в достижении высокого разрешения, широкого поля зрения и низкого уровня искажений в пределах ограниченного оптического пути. В настоящее время основные оптические решения для виртуальной реальности включают линзы Френеля, короткофокусную оптику Pancake и оптику произвольной формы.

Линзы Френеля являются доминирующим выбором в VR-гарнитурах потребительского уровня. Они сжимают поверхность обычной выпуклой линзы в концентрические кольца, сохраняя кривизну и значительно уменьшая толщину. Такие продукты, как Meta Quest 2/3 и HTC Vive, используют этот подход.Преимущества линз Френеля включают низкую стоимость, отработанные производственные процессы и возможность достижения угла обзора ~ 100°.. Однако они страдают от кольцевой дифракции, вызывающей рассеянный свет, двоение изображения, снижение контрастности, плохое качество изображения по краям и ограниченное поле зрения.

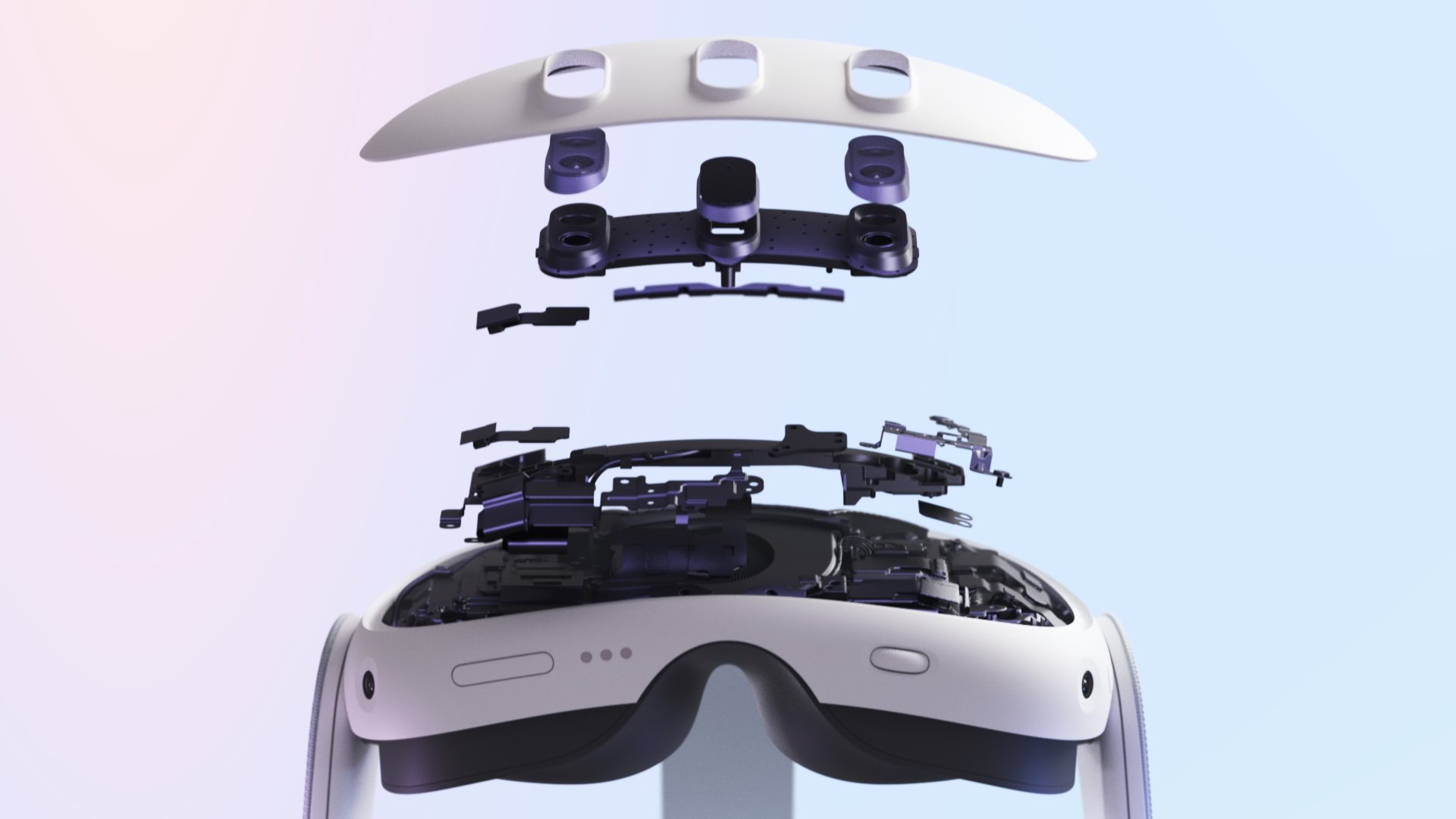

Блинная короткофокусная оптика представляет собой быстро развивающийся технический путь. Благодаря использованию поляризаторов и полуотражающих/полупрозрачных пленок свет многократно отражается внутри линзы, сворачивая оптический путь и резко уменьшая толщину модуля. Это решение применяется в устройствах высокого класса, таких как Meta Quest Pro, Apple Vision Pro и PICO 4.Блинная оптика может уменьшить толщину от одной трети до половины по сравнению с традиционными конструкциями и обеспечить больший выход зрачка (до 20 мм и более)., поддержка диоптрийной регулировки и уменьшение рассеянного света. Однако они демонстрируют более низкую оптическую эффективность (общее пропускание ~ 30–50%), сильную зависимость от поляризованных дисплеев, высокие требования к точности изготовления и более высокую стоимость.

Оптика произвольной формы разрушает ограничения традиционной симметричной оптической конструкции за счет использования невращательно-симметричных, индивидуально настраиваемых поверхностей.Оптика произвольной формы может одновременно оптимизировать поле зрения, окуляр и аберрации, что делает их подходящими для компактных конструкций.. Однако они включают в себя сложные процессы проектирования, требующие передового программного обеспечения для оптического моделирования, и создают серьезные производственные проблемы, ограничивая их нынешнее использование в первую очередь оборудованием высокого класса или корпоративного уровня.

Двойной объектив «рыбий глаз» Canon RF5,2 мм F2,8 L DUAL FISHEYE представляет собой инновацию в области захвата контента виртуальной реальности. Каждая линза типа «рыбий глаз» охватывает угол обзора примерно 190°, а межзрачковая базовая линия 60 мм имитирует бинокулярное неравенство человека, что позволяет напрямую генерировать 3D-VR-контент с углом обзора 180°.По сравнению с традиционными моделями с двумя камерами двойной объектив «рыбий глаз» Canon упрощает рабочий процесс съемки, устраняя сшивку на этапе постобработки, что значительно снижает производственные барьеры.. В его оптической структуре используется конструкция ретрофокуса (отрицательная передняя группа, положительная задняя группа) в сочетании с асферическими элементами для коррекции аберраций, что позволяет достичь характеристик MTF, близких к дифракционному пределу. В сочетании с профессиональными камерами, такими как EOS R5 C, он поддерживает съемку с разрешением 8K, обеспечивая эффективный диаметр кругового пикселя 3684 пикселя на глаз.

II. Сценарии применения VR-линз в разных отраслях

Технология линз VR широко применяется в кино- и телепроизводстве, визуализации недвижимости, продвижении туризма, медицинском обучении и других областях, каждая из которых предъявляет особые требования к производительности.

В кино- и телепроизводстве система Canon EOS VR стала жизненно важным инструментом для профессионального создания 3D-VR-контента.Двойной объектив типа «рыбий глаз» RF5,2 мм поддерживает угол обзора 180° и диафрагму F2,8, что обеспечивает высококачественную съемку VR даже в условиях низкой освещенности.. Например, астрофотограф Дай Цзяньфэн использовал этот объектив для отслеживания китайской космической станции, используя его сверхширокий угол обзора и отличные характеристики при высоких значениях ISO. Свадебный фотограф Шэн Сиянг добился эффективности работы в одиночку с помощью системы EOS VR, быстро создавая 3D VR-контент благодаря возможностям предварительного просмотра и преобразования в реальном времени в программном обеспечении для постобработки. Профессиональное производство VR требует объективов с высоким разрешением (≥4K), низким уровнем искажений (<5% бочкообразных искажений), широким углом обзора (≥180°), быстрой автофокусировкой и способностью адаптироваться к динамичным сценам.

При визуализации недвижимости линзы виртуальной реальности должны обеспечивать высококачественное 3D-моделирование и детальное воспроизведение текстур.Объективы должны поддерживать широкий угол обзора (≥120°) и высокое разрешение (≥8K) для точного захвата планировки помещений, расстановки мебели и текстур материалов.. Хотя 3D-реконструкция зависит от программного обеспечения (например, Unity3D), сам объектив должен обеспечивать быстрый сбор данных. Высокая точность цветопередачи и низкий уровень искажений необходимы для обеспечения соответствия виртуальной среды реальности и повышения доверия клиентов. Легкая конструкция также имеет решающее значение для удобства перемещения во время съемок в помещении.

Для продвижения туризма первостепенное значение имеют мобильность и адаптация к окружающей среде.Для захвата виртуальной реальности, ориентированной на туризм, требуются объективы с широким углом обзора (≥180°), высоким динамическим диапазоном (HDR) и устойчивостью к помехам (например, скоплению людей или изменениям погоды).. Потребительские VR-гарнитуры, такие как Meta Quest Pro, с тонкой оптикой Pancake, предпочтительны для туристических VR-съемок. Этим приложениям требуется стабильная производительность при различном освещении, а также поддержка быстрого перехода между сценами и рендеринга многопользовательских взаимодействий в реальном времени.

Медицинское образование предъявляет самые строгие требования:высокое разрешение (≥10K), сверхнизкие искажения (<2%) и точный контроль поля зрения. VR уже оказала значительное влияние на медицинское образование: например, команда профессора Ли Чуньхая в Мемориальной больнице Сунь Ятсена разработала «Систему медицинского обучения на основе виртуальной реальности», которая создает иммерсивные 3D-анатомические модели для интуитивного обучения. Медицинские приложения виртуальной реальности требуют увеличения 1:1 и точной цветопередачи для обеспечения точности диагностики и эффективности обучения.

III. Ключевые показатели производительности для оценки VR-объективов

Характеристики линз VR оцениваются на основе угла обзора, разрешения, контроля искажений, оптической эффективности и размера окуляра.

FOV — важнейший показатель погружения.Профессиональные объективы для захвата виртуальной реальности (например, двойной «рыбий глаз» Canon) обычно требуют угла обзора ≥180°., тогда как потребительские VR-гарнитуры обычно предлагают угол 90–120° (например, Meta Quest Pro). Человеческий глаз имеет среднее горизонтальное поле зрения ~122°, с вертикальным охватом ~42° вверх и ~52° вниз. Таким образом, идеальные линзы VR должны приближаться к этому естественному диапазону. Хотя большее поле зрения улучшает погружение, оно усугубляет ухудшение краев изображения и усложняет оптическую конструкцию.

Разрешение необходимо рассматривать в сочетании с панелью дисплея.Профессиональные объективы для захвата виртуальной реальности (например, двойной «рыбий глаз» Canon) поддерживают разрешение 8K/4K, в то время как потребительские гарнитуры все чаще используют панели Micro-OLED 4K+.. Разрешение напрямую влияет на четкость и детализацию, но требует компромиссов с полем зрения: при фиксированном поле зрения более высокое пространственное разрешение приводит к лучшему угловому разрешению. Угловое разрешение должно соответствовать характеристикам дисплея для близи глаз (NED) (например, в DPX/°), чтобы обеспечить визуальное единообразие.

Контроль искажений остается серьезной проблемой проектирования.Линзы VR обычно демонстрируют бочкообразное искажение из-за неравномерного увеличения между центральной и краевой областями.. Это смягчается за счет оптической конструкции (например, асферических элементов) и программной коррекции (например, преобразования ERP в EOS VR Utility). Функция передачи модуляции (MTF) является ключевым показателем оптических характеристик: значения ближе к 1 указывают на превосходную контрастность и разрешение.Более пологие кривые MTF подразумевают меньший разрыв в производительности от центра до края; более близкое выравнивание между сагиттальной и меридиональной линиями указывает на лучшую внеосевую визуализацию.

Оптическая эффективность и однородность яркости напрямую влияют на энергопотребление и удобство использования.Блинная оптика страдает низкой эффективностью (10%) из-за повторяющейся поляризации и потерь на частичное отражение (50% на отраженный свет)., что требует более ярких дисплеев и совместно оптимизированных систем оптических дисплеев. Напротив, конструкции произвольной формы и двойной «рыбий глаз» могут достичь эффективности 30–50% за счет оптимизированных световых путей.

Глазное пространство — область, где пользователи видят полное изображение, двигая глазами, — имеет решающее значение для комфорта.Устройства высокого класса (например, Apple Vision Pro) предлагают большие наглазники (диаметр 8–15 мм, вынос выходного зрачка 15–25 мм). с регулировкой диоптрий, что позволяет пользователям с близорукостью использовать их без очков. Потребительские устройства, ограниченные стоимостью и технологиями, обычно предлагают меньшие по размеру наглазники.

IV. Новые тенденции и направления инноваций

Технология линз виртуальной реальности развивается в направлении повышения интеллекта, эффективности и доступности благодаря трем ключевым инновациям: объединению датчиков, вычислительной фотографии и специальным процессорам.

Сенсорное слияние улучшает восприятие окружающей среды.Объединение фронтальной камеры LiDAR (например, Huawei Limera) позволяет обнаруживать препятствия в салоне и точное пространственное картографирование.. В виртуальной реальности LiDAR обеспечивает точность позиционирования менее сантиметра, а камеры фиксируют цвет и текстуру, что одновременно повышает качество 3D-реконструкции. Например, диапазон фокусировки LiDAR от DJI интегрируется с камерами, позволяя регулировать расстояние установки (0–300 мм) и фокусное расстояние фланца в соответствии с фокусным расстоянием объектива.

Компьютерная фотография набирает обороты в виртуальной реальности, особенно благодаря многокадровому синтезу и шумоподавлению с помощью искусственного интеллекта.Neural Radiance Fields (NeRF) генерирует динамические сцены из многопроекционных изображений, уменьшая зависимость от настроек нескольких объективов.. В 2025 году методы динамической реконструкции (например, D-NeRF, NSFF) будут использовать временные переменные и поток сцены для обработки движущихся объектов, но требуют высокоточных поз камеры и большей стабильности объектива. Такие методы, как Nerfies, оптимизируют поля динамической деформации, позволяя нейронным сетям учиться на соседних кадрах и уменьшать зависимость от нескольких представлений.

Специальные чипы обработки ускоряют обработку оптических данных.IP-адрес VeriSilicon NPU был интегрирован в специальные чипы для ведущих мировых клиентов VR/AR., предоставляющий специализированные вычисления для 3D-реконструкции. В 2025 году такие компании, как Skyworth Digital, будут разрабатывать платформы на базе чиплетов для интеллектуальной мобильности, совместно оптимизируя оптические модули виртуальной реальности с NPU. Такие чипы повышают скорость обработки, уменьшают задержку и улучшают взаимодействие с пользователем.

V. Рекомендации по выбору объективов и перспективы на будущее

Выбор объектива должен соответствовать конкретным потребностям применения:

· Потребительское «все в одном» (экономичное): Линзы Френеля предлагают недорогие и зрелые цепочки поставок (например, Meta Quest 2/3).

· Премиум-потребитель/легкий офис (например, Vision Pro): Блинная оптика + Micro-OLED обеспечивают тонкий форм-фактор, высокое PPI и удобные наглазники.

· Корпоративное обучение/симуляция: Оптика Pancake произвольной формы или с широким углом обзора отдает приоритет качеству изображения и погружению (например, при медицинском обучении).

· Кинопроизводство: Система Canon EOS VR упрощает рабочие процессы 3D VR; Двойной объектив типа «рыбий глаз» RF5,2 мм отличается углом обзора 180° и диафрагмой F2,8.

· VR следующего поколения (5-летний горизонт): Варифокальный Pancake + отслеживание взгляда позволит решить проблему конфликта вергенции и аккомодации (VAC). Метаповерхности и голографические оптические элементы (ГОЭ) могут позволить создать ультратонкие системы с широким полем обзора и без аберраций.

Будущая разработка VR-объективов будет сосредоточена на трех направлениях.:

1. Гибридные оптические конструкции (например, «Блин + произвольная форма», «Многослойный блин») для расширения поля зрения и улучшения качества кромок;

2. Динамическая оптика с отслеживанием движений глаз сочетание фовеатного рендеринга с локализованной оптической оптимизацией;

3. Оптический дизайн с помощью искусственного интеллекта использование моделей нейронных линз для автоматической коррекции искажений, уменьшая зависимость от традиционной калибровки.

По мере развития технологий линзы VR устранят текущие узкие места, обеспечивая баланс между широким полем зрения и высоким разрешением, обрабатывая динамические сцены и контролируя затраты.В течение 2–3 лет потребительские устройства получат базовые возможности 3D-реконструкции, а профессиональные системы обеспечат более высокую точность, более широкое поле зрения и превосходное качество изображения..

VI. Выводы и рекомендации

Технология линз VR быстро развивается, и каждое оптическое решение предлагает свои компромиссы. При выборе необходимо учитывать контекст приложения, требования к производительности и стоимость.

· Для кинопроизводстваСистема Canon EOS VR устанавливает новый стандарт.Создателям следует уделить приоритетное внимание совместной разработке объектива и сенсора и оптимизации программного обеспечения для постобработки..

· Для недвижимости и туризмаСистемы на базе Pancake обеспечивают мобильность, нопользователям следует выбирать устройства с дисплеями высокой яркости и оптимизированной оптической эффективностью..

· Для медицинского обучения, инвестируйте в объективы произвольной формы профессионального уровня или объективы с высоким разрешением, чтобыобеспечить клиническую точность и педагогическую эффективность.

· Для будущей конкурентоспособностипредприятиям следует отслеживать тенденции в области слияния датчиков, компьютерной фотографии и специализированных чипов.стратегически инвестировать в исследования и разработки и готовность цепочки поставок.

Таким образом, оптика VR переходит от классических физических компонентов кинтеллектуальные оптические системы, глубоко интегрированные с датчиками, алгоритмами и чипами. Эта трансформация произведет революцию в создании VR-контента и пользовательском опыте, ускоряя его внедрение во всех отраслях.
