Профессиональные и кинематографические дроны: визуальная мощь мультифокальных систем

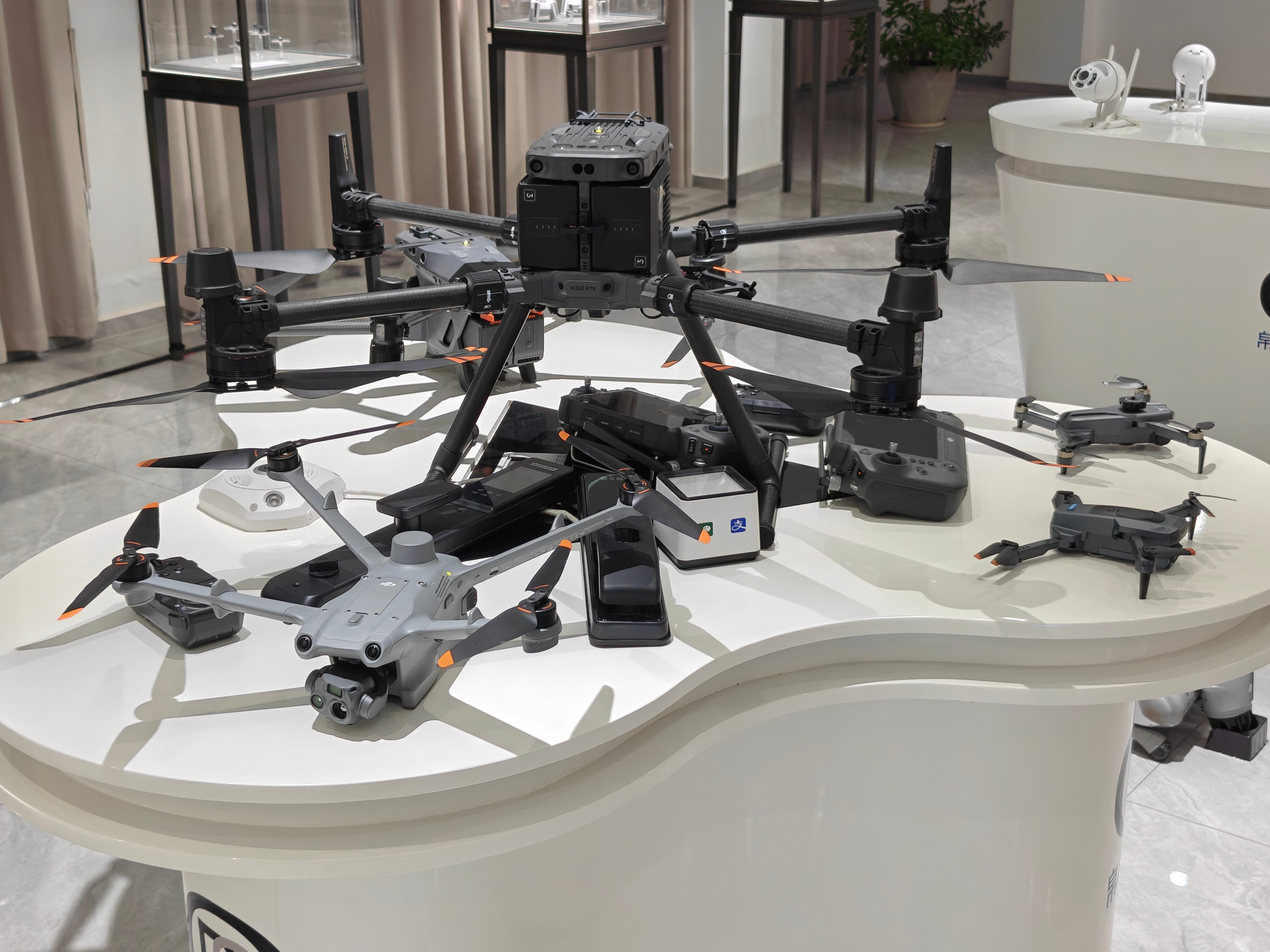

Долгое время кинематография с помощью дронов ограничивалась сюжетом «широкоугольного фикса». Ранние дроны обычно имели один объектив (около 24 мм в эквиваленте), который, хотя и отлично подходил для съемки грандиозных пейзажей, делал снимки с воздуха повторяющимися. По мере роста творческих требований дроны начали интегрировать многообъективные системы, чтобы воссоздать «троицу» фокусных расстояний профессионального фотографа в небе.

Физические ограничения и пространственное равновесие в многолинзовых системах

Современные флагманские дроны для съемки теперь оснащены системами с тремя объективами (Wide, Medium Tele и Tele), обеспечивающими «сжатие пространства» при съемке с воздуха.1Разработка трех независимых модулей визуализации в ограниченном объеме подвеса — это серьезная инженерная задача, требующая распределения веса и динамической компенсации центра тяжести.

В основной 24-мм камере обычно используется большая матрица (например, 4/3 CMOS), обеспечивающая высочайшее качество изображения и динамический диапазон.2Добавление объективов Medium Tele (эквивалент 70 мм) и Tele (эквивалент 166 мм) обеспечивает беспрецедентную гибкость перспективы.1Объектив 70 мм, оснащенный 1/1,3-дюймовой матрицей, превосходно выделяет объекты, сохраняя при этом ощущение окружающей среды, что идеально подходит для архитектурных сооружений или портретов в окружающей среде.1

Система линз	Эквив. Фокусное расстояние	Размер датчика	Диафрагма	Основная цель производительности
Хассельблад Широкий	24 мм	4/3 КМОП	f/2,8–f/11	Высочайшее качество, естественные цвета, переменная диафрагма2
Средний Теле	70 мм	1/1,3 КМОП	f/2,8	3-кратный оптический зум, 4K/60 кадров в секунду, режим высокого разрешения1
Телефото	166 мм	1/2 КМОП	f/3,4	7-кратный оптический зум, 28-кратный гибридный зум, съемка на безопасном расстоянии1

Телеобъектив 166 мм является революционным: он увеличивает диафрагму до $f/3,4$ для лучшей разрешающей способности по сравнению с предыдущими поколениями.1При съемке с воздуха ценность телеобъектива заключается в «предотвращении» — он позволяет пилотам снимать интимные детали дикой природы или объектов, не вторгаясь и не входя в опасные запретные зоны.1

Системы кинематографического уровня и оптическая ДНК крепления DL Mount

Для постановок голливудского уровня дронов с фиксированным объективом недостаточно. Профессиональные системы, такие как Inspire 3, представляют собой полнокадровые аэрофотокамеры со сменными объективами.4Здесь акцент смещается на «оптическую стабильность» и «совместимость рабочего процесса».

Крепление DL — это запатентованная система, разработанная с очень коротким фланцевым расстоянием. В соответствующих объективах с фиксированным фокусным расстоянием (18 мм, 24 мм, 35 ​​мм, 50 мм) используется асферическая конструкция (ASPH) для подавления краевого астигматизма и хроматических аберраций при широкой диафрагме.4В кино жизненно важна последовательность: когда дрон переходит от общего плана к крупному, значительные различия в цветопередаче или аберрации резко увеличивают затраты на постпродакшн. Эти линзы совместимы с системой цветов DJI Cinema (DCCS), чтобы обеспечить естественные тона кожи и деликатные детали в тенях.4

Кроме того, эти системы решают проблему «дыхания фокуса» — неловкого изменения композиции при фокусировке объектива. Благодаря оптимизированной оптической структуре эти кинообъективы сохраняют стабильное поле зрения во время фокусировки, отвечая строгим стандартам кинематографического языка.4

Дроны FPV: скорость, реакция в реальном времени и выживаемость «Рыбиго глаза»

Если кинематографические дроны «рисуют» в небе, то FPV-дроны «воюют». В экстремальных маневрах, когда скорость может превышать 150 км/ч, задача объектива — не красивое изображение, а экстремальное чувство пространственного позиционирования.

Компромисс между полем обзора и искажениями

Пилотам FPV необходимо сверхширокое поле зрения (FOV), чтобы различать препятствия. В узких лесах или заброшенных зданиях периферийные визуальные ориентиры более важны, чем резкость центра. Следовательно, в объективах FPV используются чрезвычайно короткие фокусные расстояния, обычно от 1,7 до 2,8 мм.6

Объектив 1,7 мм обеспечивает угол обзора почти 170 градусов, закрывая края человеческого зрения, но внося сильные бочкообразные искажения типа «рыбий глаз».6Хотя это искажение эстетически «испорчено» для фотографии, оно служит пилотам физическим ориентиром, позволяющим судить об угле тангажа дрона.

Фокусное расстояние	Поле зрения (FOV)	Визуальные характеристики и приложения
1,7 мм	~170°	Экстремальное периферийное зрение, идеально подходящее для обхода препятствий в помещении.6
2,1 мм	~158°	Основной выбор для гонок; балансирует поле зрения и пространственное чувство6
2,5 мм	~147°	Компромисс для полетов вольным стилем6
2,8 мм	~130°	Считается наиболее «естественной» перспективой; стандарт для цифровых FPV6

С появлением цифровых систем (таких как DJI O3/O4) объективы FPV требуют более высокого разрешения (4K/120 кадров в секунду) и лучшего динамического диапазона, что делает возможными кинематографические снимки с FPV «одним дублем».7

Миллисекундная гонка: задержка между стеклом

В FPV традиционными фотографами игнорируется показатель «задержка между стеклом». Это время от попадания света на датчик до появления изображения на очках пилота.

На скорости 100 миль в час задержка в 100 мс означает, что дрон пролетит около 4,5 метров, прежде чем пилот увидит, что произошло.8Специальные FPV-камеры используют упрощенное считывание и обработку данных с датчиков, чтобы отдать предпочтение скорости над резкостью.

1. Аналоговые системы:Используйте датчики CCD с прямым видеовыходом, обеспечивая задержку менее 20 мс за счет зернистости изображения с низким разрешением.8

2. Цифровые HD-системы:Используйте алгоритмы сжатия. Современные системы используют высокую частоту кадров (90 или 120 кадров в секунду) для сокращения времени сканирования. При частоте 90 кадров в секунду сканирование одного кадра занимает около 11 мс, что позволяет общей задержке системы оставаться ниже 30 мс.7

Более того, широкий динамический диапазон (WDR) имеет решающее значение. Когда дрон вырывается из темного салона на яркий солнечный свет, объектив должен регулировать экспозицию или использовать высокодинамичные датчики за миллисекунды, чтобы предотвратить «слепоту» пилота.9

Фотограмметрия и ГИС: научная красота геометрической точности

В мире картографии дрон становится точным измерительным инструментом. Цель больше не «выглядеть хорошо», а быть «точной». Каждый пиксель привязан к координатам GPS/RTK и оптической геометрии.

Глобальный затвор: устранение «эффекта желе»

Большинство цифровых камер используют «роллинговый затвор», считывая пиксели построчно. На движущемся дроне это вызывает «эффект желе» — геометрическое искажение изображения.11

При геодезии геометрическое искажение в 1% может привести к огромным ошибкам смещения в 3D-модели. Таким образом, профессиональные картографические объективы (например, Zenmuse P1) используют механический глобальный затвор.13Через центральную створку все 45 миллионов пикселей экспонируются одновременно. Несмотря на то, что он дорогой и сложный, он обеспечивает точность на уровне сантиметра без наземных контрольных точек.13

Расстояние до образца грунта (GSD) и калибровка

Производительность картографического дрона определяется GSD — фактическим расстоянием на земле, представленным одним пикселем. Это определяется высотой (H), размером пикселя (a) и фокусным расстоянием (f):

$$GSD = \frac{H \times a}{f}$$

Для сенсора с размером пикселей 4,4 $\мкм$ объектив 24 мм на расстоянии 200 м обеспечивает GSD ~3,6 см, а объектив 50 мм обеспечивает точность ~1,6 см.14

Фокусное расстояние	поле зрения	Формула GSD	Основное приложение
24 мм	84°	$GSD = Ч / 55$	Крупномасштабное картографирование ортофотопланов5
35 мм	63,5°	$GSD = H / 80$	3D-моделирование и панорамная фотография5
50 мм	46,8°	$GSD = Ч / 120$	Тонкая реконструкция исторических зданий5

Каждый картографический объектив перед отправкой с завода строго калибруется. Коэффициенты искажения (радиальные и тангенциальные) сохраняются в метаданных «Dewarpdata» каждой фотографии, что позволяет программному обеспечению автоматически компенсировать оптические дефекты.13

Промышленная инспекция и SAR: мультимодальное восприятие

При пожаротушении, проверке линий электропередачи или поисково-спасательных операциях (SAR) линзам необходимы «сверхчеловеческие» чувства. Видимый свет — это только часть истории; Термическая (длинноволновая инфракрасная) и лазерная локация принимают решения.

Скачок в тепловидении

Тепловизионные камеры обнаруживают тепловое излучение. Ранние промышленные дроны имели разрешение 640×512. Новейшие флагманские процессоры (например, Zenmuse H30T) увеличили это разрешение до 1280 × 1024.17

Это четырехкратное увеличение плотности пикселей меняет правила игры. Спасатели теперь могут различать человека и животное на расстоянии 250 метров.19Современные инфракрасные камеры также оснащены оптическим зумом (до 32x), что позволяет инспекторам безопасно находиться за пределами зон электромагнитных помех при проверке высоковольтных опор.19

Оптические средства в экстремальных условиях: ночное видение и удаление дымки

Промышленные объективы должны работать в «адских» условиях. Для ночных операций датчики «Звездного света» с настройками ISO до 819 200 и улучшенным шумоподавлением могут превратить абсолютно черную сцену в четкое цветное изображение.18

Для работы в условиях смога или тумана в оптические системы теперь интегрированы алгоритмы «электронного удаления дымки».22Это не просто усиление контраста; он использует физические модели атмосферного рассеяния для восстановления четкости на уровне пикселей в режиме реального времени.

Сенсорный модуль	Сравнение производительности (H20 и H30)	Практическое улучшение
Зум камеры	23 оптических/200 гибридных $\rightarrow$ 34 оптических/400 гибридных	Определите пластины/дефекты с большего расстояния17
Широкая камера	12 МП (1/2,3 дюйма) $\rightarrow$ 48 МП (1/1,3 дюйма)	Более широкая область поиска с более высоким динамическим диапазоном17
Термальный	640 × 512 $\rightarrow$ 1280 × 1024	4-кратная эффективность поиска, точная идентификация охоты17
Лазерная локация	1200м $\rightarrow$ 3000м	Дальнее позиционирование и наведение цели17

Сельскохозяйственные дроны: улавливают невидимые сигналы жизни

Сельскохозяйственные дроны — мастера «мультиспектральной» технологии. Их линзы улавливают определенные узкие полосы, такие как зеленый, красный, красный край и ближний инфракрасный диапазон (NIR).25

Тайна «Красного края»

В сельском хозяйстве оценка здоровья урожая зависит не только от того, насколько он зеленый. Когда растения подвергаются стрессу из-за вредителей или засухи, структура их хлорофилла меняется на микроскопическом уровне, прежде чем это становится заметным глазу.

Группа «Красный Край» чрезвычайно чувствительна к этим изменениям. Рассчитывая Red Edge NDVI (нормализованный индекс различий растительности), фермеры могут обнаружить стресс урожая за несколько недель до того, как произойдет стихийное бедствие.25Мультиспектральные линзы также помогают составить карту засоления почвы, используя алгоритмы спектральной инверсии для точной обработки земли.26

Вывод: больше, чем просто стекло

Эволюция оптики дронов — это поиск «информационной энтропии».

В потребительских технологиях речь идет о максимизации эмоциональной и цветовой точности мира. В FPV речь идет о минимизации временной задержки для единства человека и машины. В картографии речь идет о устранении геометрических искажений для создания настоящего цифрового двойника Земли. В промышленном и сельскохозяйственном секторах речь идет о выходе за пределы человеческого зрения для захвата инфракрасного излучения, лазерных облаков точек и мультиспектральных данных.

Будущее оптики дронов лежит в интеграции «вычислительной фотографии» и «семантического понимания искусственного интеллекта». Объективы больше не будут просто захватывать пиксели; они будут выводить «значение» — автоматически обнаруживая трещины на мосту или отфильтровывая движущиеся автомобили с карты. В этой высотной физической игре мы постоянно расширяем визуальные границы того, что возможно под куполом неба.
