Как выбрать надежного производителя оптических линз в Китае

Китай имеет одну из самых полных в мире цепочек поставок оптического производства. Покупатели могут найти тысячи поставщиков, предлагающих объективы для систем видеонаблюдения, объективы для автомобильных камер, объективы для дронов, линзы для эндоскопов, линзы для машинного зрения и индивидуальные оптические компоненты.

Трудность заключается не в поиске поставщика. Трудность заключается в поиске производителя, который сможет стабильно обеспечивать качество изображения, обещанное на этапе отбора проб.

Объективы камеры могут выглядеть простыми снаружи, но оптические характеристики зависят от конструкции, материалов, точности формования, покрытия, сборки, фокусировки и проверки. Два объектива с одинаковым фокусным расстоянием, диафрагмой и креплением могут дать совершенно разные результаты.

Поэтому надежного производителя оптических линз следует оценивать не только по цене, времени доставки или количеству продуктов, представленных в каталоге.

1. Подтвердите, является ли поставщик реальным производителем.

Первый шаг — понять, что на самом деле поставщик производит самостоятельно.

Некоторые компании занимаются в основном торговлей и покупают готовые линзы у других заводов. Это может быть приемлемо для стандартных продуктов, но может стать проблемой, когда проект требует технической модификации, анализа отказов или стабильного массового производства.

Опытный производитель оптических линз должен контролировать или тщательно управлять такими ключевыми процессами, как:

Оптический дизайн

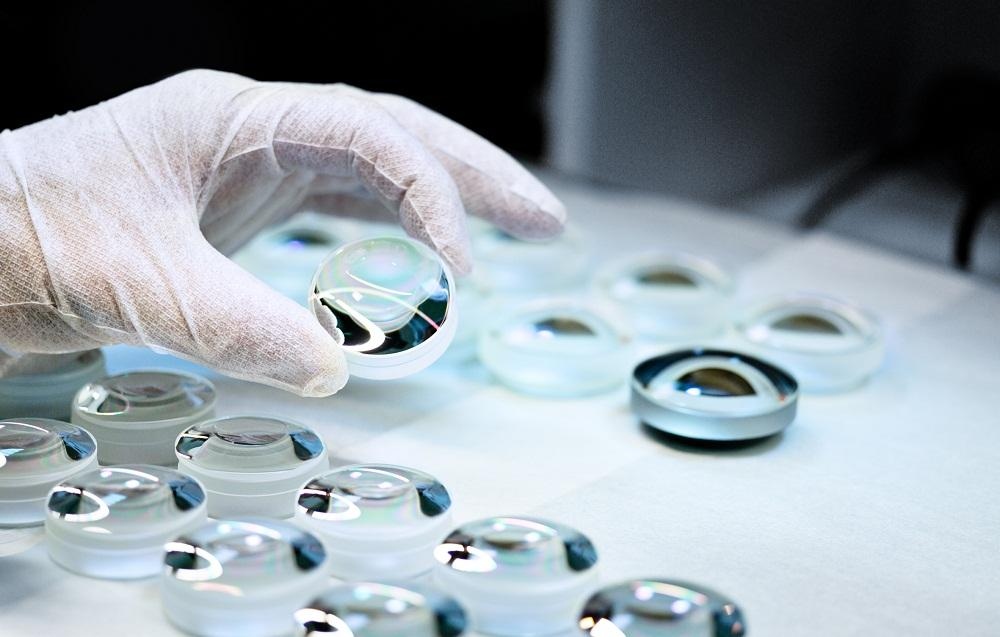

Обработка стеклянных линз

Литье пластиковых линз под давлением

Точное изготовление пресс-форм.

Оптическое покрытие

Производство корпуса объектива

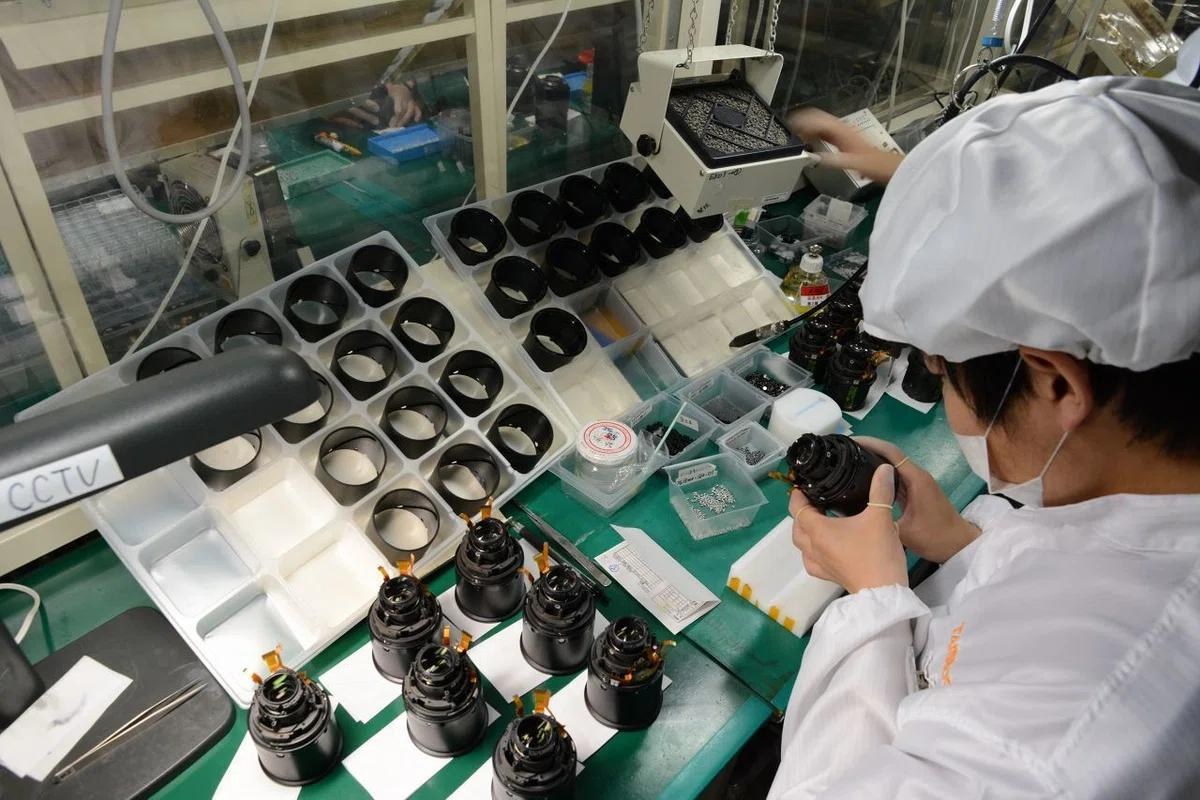

Сборка объектива

Фокусировка и адгезионное отверждение

Тестирование MTF

Заключительная проверка

Преимущество интегрированного производителя заключается не просто в более низких затратах. Большим преимуществом является более быстрое решение проблем.

Если на изображении видны мягкие углы, затенение цвета, изменение фокуса или плохой контраст при слабом освещении, причина может быть связана с оптической конструкцией, центрированием элемента, допуском ствола, толщиной фильтра, давлением сборки или соответствием датчика.

Производитель, осуществляющий инженерный и производственный контроль, может выяснить причину. Реселлер обычно может только переслать жалобу.

2. Оценивайте технические возможности, а не размер каталога

Большой каталог продукции не означает автоматически мощную оптическую технику.

Более полезный тест — предоставить поставщику фактические требования вашего проекта и ответить на вопросы, которые он задает.

Профессиональный производитель оптических линз должен подтвердить такую ​​информацию, как:

Модель датчика и формат датчика

Размер пикселей и целевое разрешение

Обязательное поле зрения

Рабочее расстояние

Доступное место для установки

Осветительная среда

Требования к дневной и ночной съемке

Пределы искажений

Требования CRA

Рабочая температура

Водонепроницаемый или экологические требования

Будьте осторожны, если поставщик рекомендует объектив, услышав только фокусное расстояние.

Объектив 2,8 мм или 4 мм подходит не для каждой камеры, использующей сенсор одного и того же размера. Разрешение датчика, окружность изображения, CRA, покровное стекло, ИК-фильтр, структура модуля и расстояние нанесения — все это может повлиять на конечный результат.

Лучшие поставщики не просто продают существующие модели объективов. Они помогают клиентам переводить требования приложений в оптические спецификации.

3. Спросите, как проверяются характеристики объектива

Такие термины, как «высокое разрешение», «низкое искажение» и «хорошее ночное видение», легко напечатать на странице продукта.

Данные тестирования более значимы.

В зависимости от применения надежный производитель линз должен быть в состоянии выполнить или предоставить:

Тестирование MTF

Тестирование разрешения

Измерение поля зрения

Измерение искажений

Тестирование относительной освещенности

Оценка CRA

Проверка эксцентриситета

Измерение размеров

Температурный цикл

Испытание на водонепроницаемость

Дневное и ночное фокус-тестирование

MTF особенно важен, поскольку метки мегапикселей не дают полной информации.

Оба объектива можно назвать подходящими для 5-мегапиксельных камер, но один может сохранять хороший контраст по всему изображению, а другой становится заметно мягче по краям.

Покупателям также следует поинтересоваться, проводятся ли оптические испытания только на опытных образцах или во время массового производства.

Создать один отличный образец относительно легко. Производство тысяч линз с постоянными характеристиками — настоящая задача.

4. Обратите внимание на соответствие образца и производства.

Многие проекты камер сталкиваются с одной и той же проблемой:

Образцы выглядят хорошо, но экземпляры массового производства демонстрируют непостоянную фокусировку или резкость краев.

Характеристики объектива могут измениться из-за очень небольших изменений:

 Расстояние между линзами

Центрирование элементов

Размеры ствола

Объем клея

Усилие сборки

Положение фокусировки

Установка фильтров

Выравнивание датчика

Надежный производитель должен иметь четкий контроль над этими переменными.

Полезные вопросы включают в себя:

Фокусировка осуществляется вручную или автоматически?

Используется ли сортировка MTF?

Как осуществляется управление золотыми образцами?

Можно ли отслеживать производственные партии?

Как анализируются дефектные изделия?

Как фиксируются инженерные изменения?

Самая дешевая цена за единицу может быстро стать дорогой, если несовместимые линзы приводят к доработкам, задержкам поставок, жалобам клиентов или возвратам на местах.

В оптике последовательность является частью продукта.

5. Выберите производителя с соответствующим опытом применения.

Различные приложения для обработки изображений требуют разных оптических приоритетов.

Объектив камеры наблюдения может фокусироваться на:

 Чувствительность к низкой освещенности

 Широкий охват сцены

Стабильность фокусировки днем ​​и ночью.

Длительный срок эксплуатации

Распознавание людей и транспортных средств

Для объектива видеорегистратора может потребоваться:

Широкое динамическое изображение

Температурная стойкость

Компактная конструкция

Стабильная производительность при вибрации

Объектив для дрона может отдавать приоритет:

Легкая конструкция

Широкое поле зрения

Четкость движения

Компактный TTL

Линза медицинского эндоскопа может понадобиться:

Очень маленькие размеры.

Короткое рабочее расстояние

Контролируемая глубина резкости

Точность цветопередачи

Водонепроницаемый производительность

Производители, имеющие опыт работы в различных отраслях, зачастую лучше понимают компромиссы на уровне системы.

Боши Оптикаразрабатывает оптические решения для видеонаблюдения, автомобильной визуализации, интеллектуальных устройств, дронов, медицинской визуализации, робототехники и других визуальных систем. Такой богатый опыт помогает компании оценивать объектив в соответствии с конечным применением, а не рассматривать каждый запрос как простой выбор фокусного расстояния.

6. Не судите объективы для слабого освещения только по числу F.

Производительность при слабом освещении становится все более важной в камерах видеонаблюдения, интеллектуальном транспорте, робототехнике и системах искусственного зрения.

Меньшее число F обычно означает большую диафрагму и больше света, попадающего в объектив. Однако сама по себе диафрагма не гарантирует хорошего качества изображения.

Оптические системы с большой апертурой также должны контролировать:

Сферическая аберрация

Кома

Хроматическая аберрация.

Острота края

Относительная освещенность.

Призраки

 Последовательность фокусировки

Объектив F1.0 может выглядеть впечатляюще в технических характеристиках, но настоящей проблемой является поддержание приемлемого разрешения и стабильных производственных характеристик при такой большой диафрагме.

Вот почему покупатели, разрабатывающие полноцветные камеры ночного видения, должны запрашивать фактические результаты изображения, данные MTF и сравнения при слабом освещении, а не полагаться только на значение диафрагмы.

7. Поймите разницу между инфракрасным и черным светом.

Традиционные инфракрасные камеры видеонаблюдения используют ИК-светодиоды для освещения темной сцены. Это решение остается полезным в условиях слабого видимого света или его отсутствия, но ночное изображение обычно монохромное.

Объективы камер видеонаблюдения с черным светом используют другой подход.

Объектив черного света с большой апертурой собирает больше доступного видимого света, помогая камере сохранять информацию о цвете в темноте. Это может быть ценно для:

Идентификация одежды.

 Распознавание цвета автомобиля.

Контроль за парковкой

Наблюдение за жилыми помещениями

Уличная охрана

Классификация объектов ИИ

Боши Оптикапредлагает компактный защитный объектив M12 с фокусным расстоянием 4 мм, диафрагмой F1.0, совместимостью с сенсорами 1/2,7 дюйма и поддержкой систем обработки изображений 2–5 МП.

Объектив предназначен для полноцветного наблюдения в условиях низкой освещенности, где доступный свет необходимо использовать более эффективно.

Однако надежный производитель также должен четко объяснить ограничение: пассивный объектив не может создавать полноцветные изображения в абсолютной темноте без внешнего источника света.

В условиях полной темноты может потребоваться инфракрасное или дополнительное белое освещение.

Честная техническая коммуникация — один из самых ярких признаков надежного поставщика.

8. Проверьте возможность настройки

Стандартные продукты полезны для первоначального тестирования, но многие проекты камер со временем требуют корректировок.

Общие требования к настройке включают в себя:

Изменение фокусного расстояния

Оптимизация поля зрения

Регулировка искажений

Изменения диафрагмы

Различные ИК-фильтры

Оптимизация работы в режиме дня и ночи на длине волны 850 или 940 нм

Модификация ствола или резьбы

Водонепроницаемый дизайн передней части

Интеграция покровного стекла

 Соответствие CRA

Температурная компенсация

Прежде чем выбрать производителя оптических линз в Китае, покупатели должны убедиться, что в технических обсуждениях могут напрямую участвовать инженеры-оптики.

Профессиональный поставщик не может сразу обещать, что все требования будут выполнены. Иногда правильный ответ заключается в том, что объектив необходимо сначала протестировать с сенсором и модулем камеры заказчика.

Этот ответ может показаться менее удобным, но он часто предотвращает дорогостоящие ошибки.

9. Обзор систем качества и производственного оборудования.

Сертификаты не гарантируют безупречную продукцию, но они указывают на то, установил ли производитель структурированные процессы.

В зависимости от проекта покупатели могут просмотреть:

ИСО 9001

ИСО 14001

ИСО 45001

IATF 16949

Входной контроль материалов.

Технологический контроль

Стандарты окончательной проверки

Отслеживание партии

Процедуры корректирующих действий.

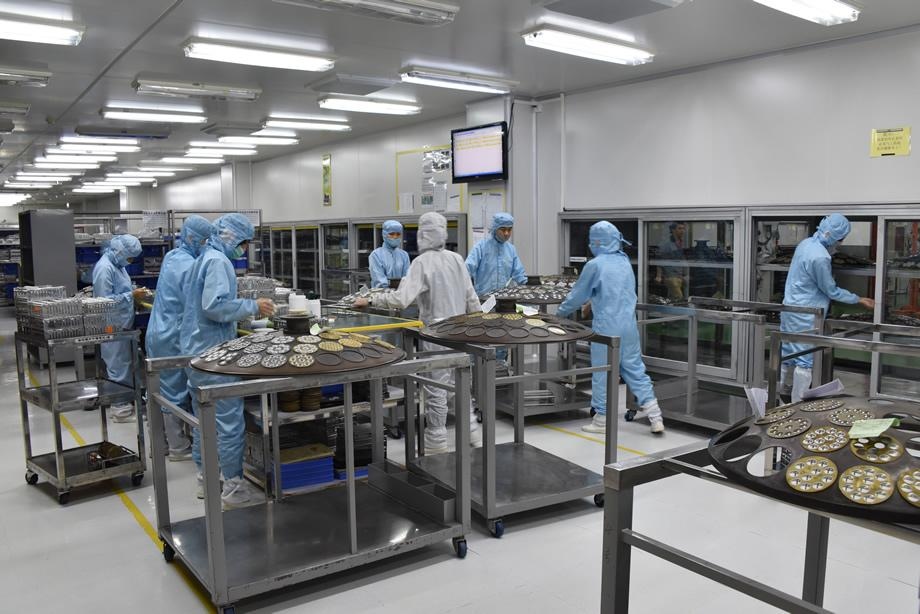

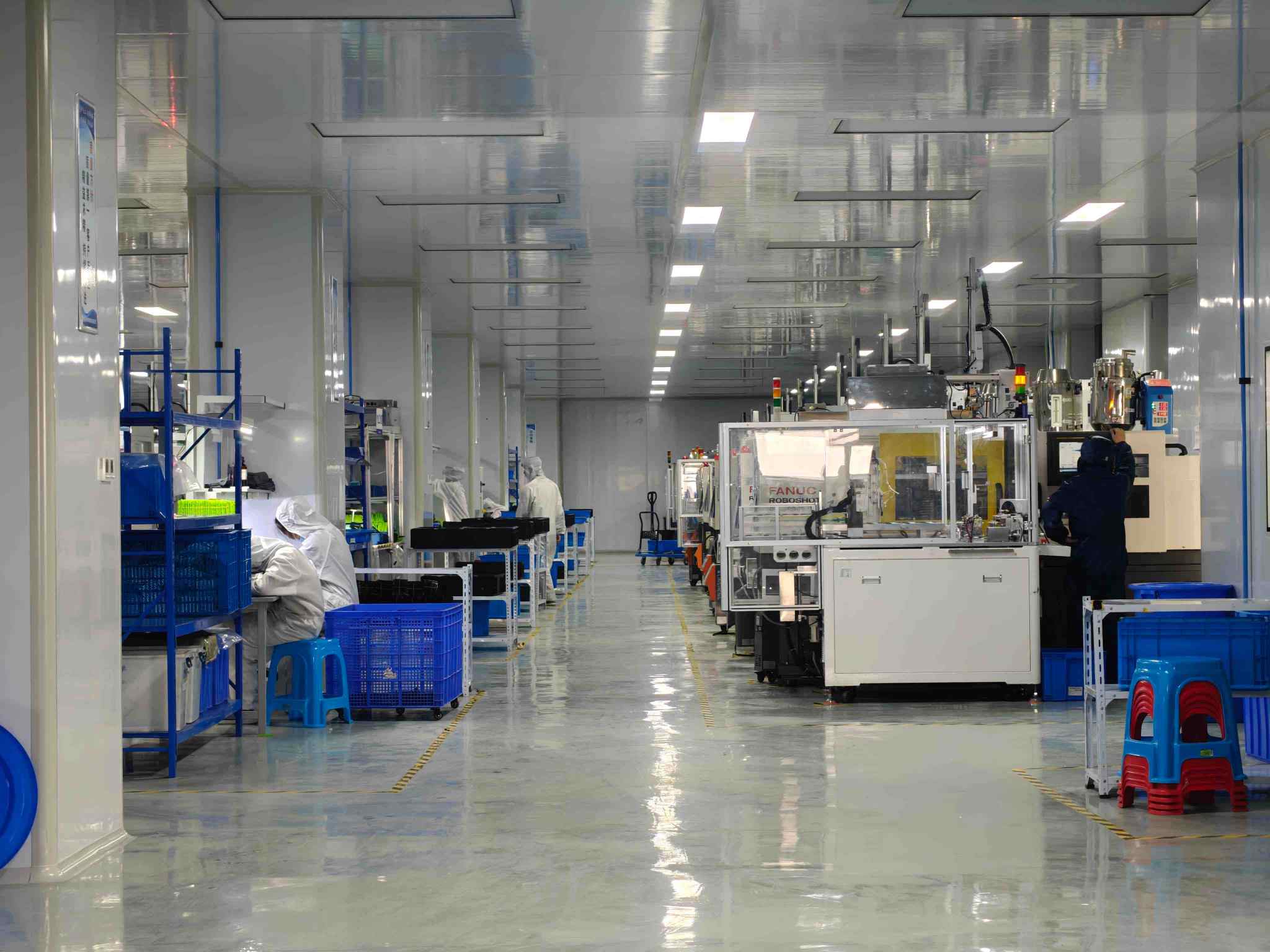

Боши Оптика управляет интегрированной производственной цепочкой, охватывающей оптическую обработку, прецизионное формование, литье под давлением, нанесение покрытий, сборку линз и контроль качества.

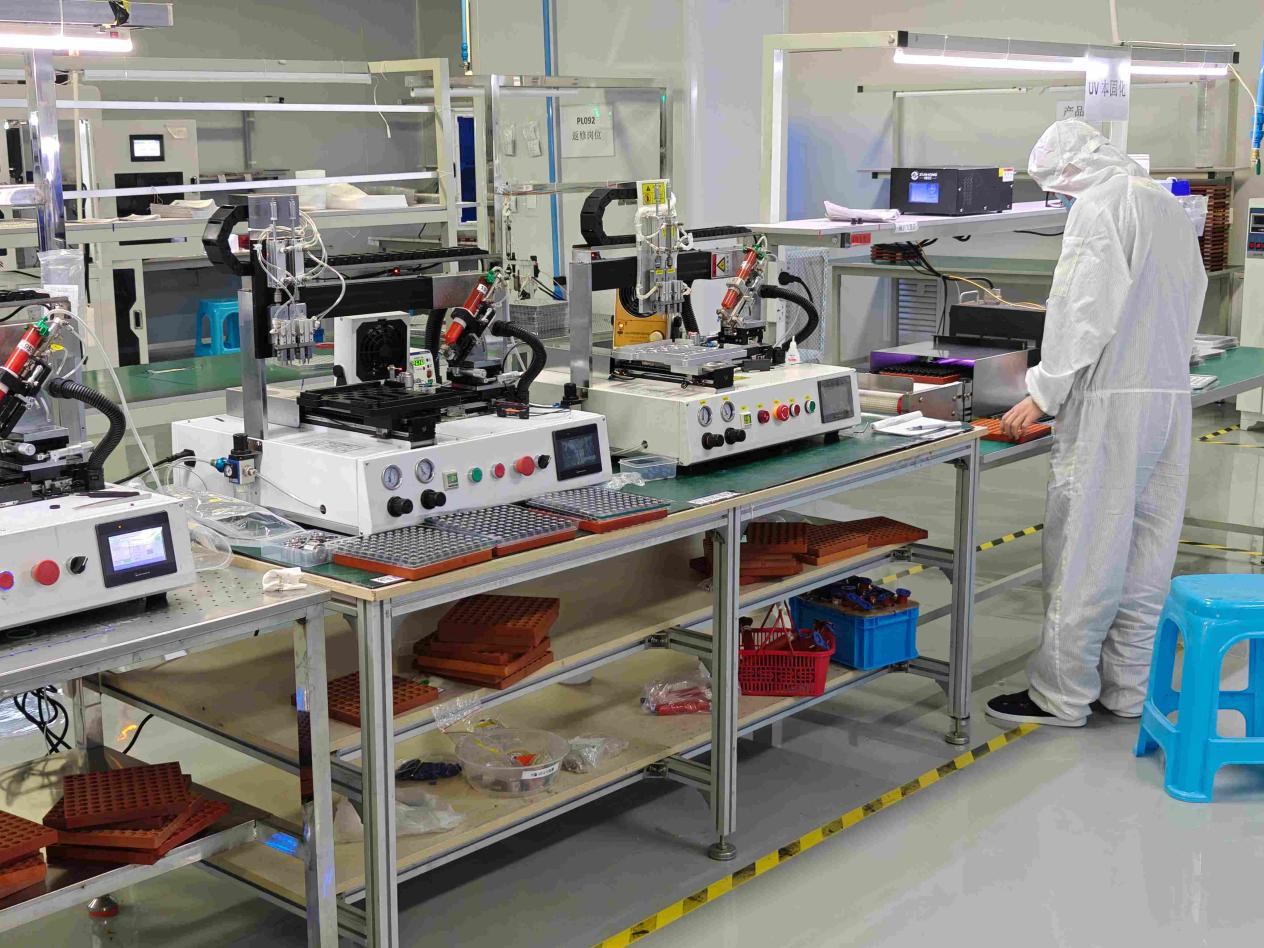

Компания также использует оборудование для автоматизированной сборки, сортировки MTF, измерения размеров, контроля эксцентриситета и испытаний на экологическую надежность.

Ценность этого оборудования не в внешнем виде завода. Его цель — уменьшить различия между образцами и массовым производством.

10. Сравнивайте общую стоимость проекта, а не только цену за единицу

Цена важна, особенно в крупносерийных проектах с камерами.

Но самая низкая цена не всегда является самым дешевым решением.

В полную стоимость объектива входит:

Цена ​​за единицу

Срок разработки

Время настройки камеры

Доходность сборки

Переработка

Стабильность доставки

Анализ отказов

Возврат клиентов

Репутация продукта

Экономить небольшую сумму на каждом объективе может оказаться нецелесообразным, если камера требует повторной фокусировки или дает нестабильное ночное изображение.

Лучший производитель оптических линз обычно не является самым дешевым поставщиком.

Именно поставщик снижает техническую и производственную неопределенность.

Почему покупатели работают с Боши Оптика

Боши Оптика объединяет возможности оптической разработки, производства, сборки, тестирования и настройки для широкого спектра применений камер.

Компания поддерживает клиентов:

Стандартные и индивидуальные объективы для фотоаппаратов

Соответствие датчика и объектива

Оптическая и механическая оптимизация

Образец оценки

Решения для съемки при слабом освещении

Контроль качества массового производства

OEM и ODM услуги

Для проектов камер видеонаблюдения Boshi Optics может предоставить обычные линзы для наблюдения, широкоугольные объективы, линзы для звездного света, инфракрасные решения и линзы для черного света с большой апертурой для полноцветного ночного изображения.

Целью не является продвижение одного объектива для каждого применения.

Цель состоит в том, чтобы выбрать или разработать оптическое решение, которое наилучшим образом соответствует матрице, условиям освещения, конструкции установки и требованиям к изображению.

Заключение

Выбор надежного производителя оптических линз в Китае требует большего, чем просто сравнение цен и списков продукции.

Покупатели должны оценить:

Реальные производственные возможности

Оптическая инженерная поддержка

Методы тестирования

 Стабильность производства

Опыт применения

Возможность настройки

Системы качества

Техническая честность

Надежный производитель объективов должен понимать не только то, как производить объектив, но и то, как он влияет на всю систему камеры.

Боши Оптика поддерживает клиентов от первоначального выбора оптики до тестирования образцов и массового производства, предоставляя решения для объективов камер для систем безопасности, автомобилестроения, медицины, дронов, робототехники и других приложений обработки изображений.

Правильный поставщик не просто поставляет оптические компоненты.

Надежный поставщик помогает контролировать конечный образ.
