Объяснение разрешения объектива: от мегапикселей к реальным оптическим характеристикам

1. Разрешение сенсора и разрешение объектива — разные вещи

Начнем с основного недоразумения:

Датчик 8 МП ≠ Объектив 8 МП

Датчик определяет, сколько пикселей доступно для записи информации.

Например:

Датчик 8MP может содержать:

3840 × 2160 пикселей

Миллионы светочувствительных единиц

Возможность хранить данные изображений высокого разрешения.

Однако объектив определяет, содержит ли поступающая оптическая информация достаточно деталей для этих пикселей.

Подумайте об этом так:

Датчик похож на экран высокого разрешения.

Объектив подобен отображаемому исходному изображению.

Монитор 4K не может отображать истинное качество 4K, если исходный контент имеет разрешение только 720p.

Тот же принцип применим и к камерам.

2. Почему больше мегапикселей не всегда означает лучшее изображение

Многие клиенты считают:

10 МП > 8 МП > 5 МП

Поэтому:

Больше пикселей = лучшее изображение.

Это верно лишь частично.

Датчики с более высоким разрешением требуют:

Лучшее оптическое разрешение

Высококачественное стекло.

Более точное изготовление линз

Лучшее оптическое выравнивание

В противном случае увеличение мегапикселей может выявить больше проблем:

Мягкие изображения

Плохая резкость кромок.

Хроматическая аберрация

Сниженный контраст

В некоторых случаях хорошо спроектированная 5-мегапиксельная оптическая система может превзойти плохо подобранную 8-мегапиксельную систему.

3. Объектив является ограничивающим фактором во многих системах высокого разрешения.

В оптической технике мы часто называем линзу «привратником» информации.

Почему?

Потому что прежде чем сенсор получит изображение, объектив уже принял решение:

Какие детали сохраняются

Какие детали теряются

Сколько остается контраста

Насколько точно воспроизводятся края

Если оптическая информация утеряна, программное обеспечение не может полностью ее восстановить.

Алгоритмы искусственного интеллекта могут улучшать изображения.

Обработка изображений может уменьшить шум.

Но ни один алгоритм не может идеально воссоздать детали, которые никогда не были зафиксированы.

4. Понимание MTF: реальное измерение разрешения объектива

Когда инженеры оценивают характеристики объектива, они не просто смотрят на метки мегапикселей.

Они смотрят на такие оптические параметры, как:

МТФ (Мпередаточная функция одуляции)

MTF описывает, насколько эффективно объектив передает контраст и детали реального мира на датчик изображения.

Просто объяснил:

Более высокий MTF = лучшее воспроизведение деталей

Объектив с высокими характеристиками MTF может воспроизводить:

Мягкие текстуры

Маленькие предметы

Острые края

Высокочастотные детали

Почему MTF важнее, чем «рейтинг MP»

Две линзы могут рекламироваться как:

«8-мегапиксельная совместимость»

Но их реальная производительность может быть совершенно иной.

Одна линза может обеспечить:

Резкое центральное изображение

Хорошая производительность

Стабильный контраст

Другой может показать:

Мягкие углы

Уменьшенная детализация

Плохой контраст

Разница сразу проявляется в реальных приложениях.

5. Резкости центра недостаточно.

Распространенной ошибкой при оценке объектива является проверка только центральной области.

Но реальным приложениям требуется весь образ.

Например:

Наблюдение за безопасностью

Широкоугольной камере может потребоваться идентифицировать:

Машины на обочине

Люди входят из углов

Номерные знаки подальше от центра

Машинное зрение

Промышленные системы могут анализировать:

Объекты по всему полю.

Точки измерения

Местоположения дефектов

Робототехника

Системы искусственного интеллекта требуют:

Стабильная экологическая информация

 Точные границы объекта.

Объектив, резкий только в центре, не обязательно является высокопроизводительным объективом.

6. Согласование сенсора и объектива: забытый инженерный шаг

Датчик высокого разрешения требует тщательного оптического согласования.

Инженерам необходимо учитывать:

Размер датчика

Примеры:

1/2,7"

1/1,8"

1/1,2"

Объектив, предназначенный для сенсора меньшего размера, может вызвать:

Виньетирование

Темные углы

Уменьшение использования изображений

Размер пикселя

Современные датчики часто используют пиксели меньшего размера.

Меньшие пиксели требуют лучшего оптического разрешения.

Если объектив не может разрешить необходимую пространственную частоту, дополнительные пиксели не принесут никакой пользы.

Совместимость с CRA

Согласование главного угла луча (CRA) также важно.

Плохое соответствие может привести к:

 Цветовое затенение

Уменьшенная яркость

Ухудшение изображения

7. Почему оптическое качество становится более важным по мере развития искусственного интеллекта

Есть еще одна причина, по которой разрешение объектива сегодня имеет значение:

Искусственный интеллект.

Современные системы искусственного интеллекта во многом полагаются на качество изображения.

Приложения включают в себя:

Распознавание лиц

Идентификация автомобиля.

Зрение робота

Промышленная инспекция

Умный транспорт

ИИ не понимает «намерения».

Он анализирует шаблоны пикселей.

Плохое оптическое разрешение приводит к:

Отсутствующие функции

Неправильная классификация.

 Более низкие показатели уверенности

Лучший объектив обеспечивает лучшие данные.

Более качественные данные создают лучшие решения ИИ.

8. Распространенный вопрос покупателей: «Может ли этот объектив поддерживать разрешение 8 МП?»

Это один из вопросов, который часто слышат инженеры-оптики.

Но ответ сложнее, чем «да» или «нет».

Профессиональная оценка должна учитывать:

Модель датчика

Размер пикселей

 Расстояние применения

 Поле зрения

Осветительная среда

Требуемое качество изображения

Объектив должен не только «поддерживать» сенсор.

Он должен быть оптимизирован для всей системы визуализации.

9. Выбор правильного объектива: разрешение — это только часть головоломки

Высококачественный объектив требует баланса между несколькими факторами:

Разрешение

Может ли он воспроизвести достаточную детализацию?

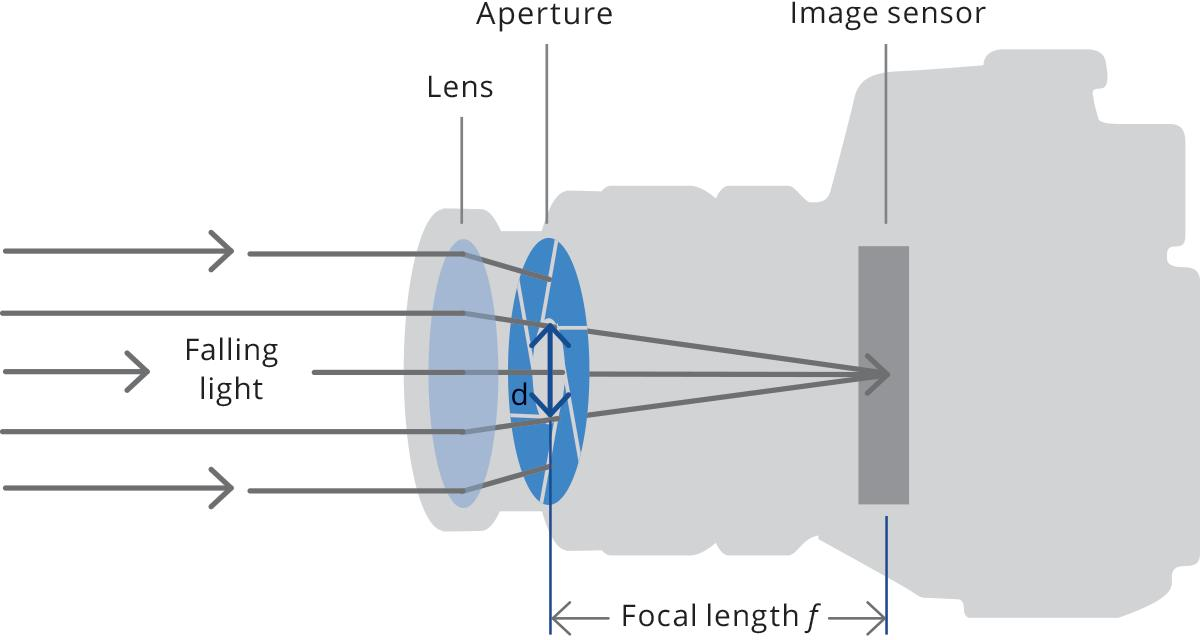

Диафрагма

Может ли он собрать достаточно света?

Искажение

Сохраняет ли он точную геометрию?

Поле зрения

Охватывает ли он необходимую площадь?

Надежность

Может ли он сохранять производительность с течением времени?

Лучший объектив – это не всегда объектив с наибольшим номером в спецификации.

Именно он создает лучшее итоговое изображение в реальных условиях.

Вывод: настоящее разрешение обеспечивается всей оптической системой

Индустрия обработки изображений движется в сторону датчиков с более высоким разрешением, более интеллектуальных алгоритмов искусственного интеллекта и более требовательных приложений.

Но один принцип остается неизменным:

Сами по себе пиксели не создают качество изображения.

Датчику с высоким разрешением нужен высокопроизводительный объектив.

Датчик на 8 МП в сочетании с плохим объективом по-прежнему остается ограниченной системой обработки изображений.

Истинное разрешение камеры определяется взаимодействием:

Оптический дизайн

Точность изготовления линз

 Производительность датчика

Технология обработки изображений

Окончательное понимание

Датчик сообщает вам, сколько у вас пикселей.

Объектив определяет, какой объем информации достигает этих пикселей.

В профессиональных системах визуализации:

Датчик фиксирует изображение.

Объектив создает детали.

Вот почему реальные оптические характеристики имеют большее значение, чем просто количество мегапикселей.
