Объяснение тестирования MTF: как инженеры оценивают характеристики объектива

При выборе объектива для камеры многие покупатели обращают внимание на такие характеристики, как фокусное расстояние, диафрагма, размер сенсора и поддержка мегапикселей.

Однако часто упускается из виду один вопрос:

Как инженеры узнают, действительно ли объектив хорош?

Ответ – оптическое тестирование.

Среди всех методов оценки объективов тестирование MTF является одним из наиболее важных инструментов, используемых инженерами-оптиками для измерения реальных характеристик объектива.

MTF помогает ответить на простой, но важный вопрос:

Насколько детализированно и контрастно объектив может передать матрице изображения?

Вот почему профессиональные производители фотоаппаратов, инженеры-оптики и поставщики объективов уделяют пристальное внимание данным MTF.

Потому что об объективе не судят по тому, что написано в его характеристиках.

О нем судят по качеству получаемого изображения.

Что такое МТФ?

MTF означает функцию передачи модуляции.

Название звучит сложно, но концепция относительно проста.

Объектив не передает изображение идеально. В процессе визуализации неизбежно теряются некоторые детали и контраст.

MTF измеряет, насколько эффективно объектив передает контраст реального мира на матрицу камеры.

Проще говоря:

Более высокий MTF означает, что объектив может воспроизводить более мелкие детали с лучшей контрастностью.

Например:

Представьте себе, что вы фотографируете здание с множеством маленьких окон.

Объектив с плохими оптическими характеристиками может передать общую форму здания, но потерять детали отдельных окон.

Объектив с высокими показателями MTF может более четко сохранить эти тонкие структуры.

Эту способность воспроизводить детали инженеры называют оптическим разрешением.

Почему мегапикселей недостаточно

Распространенным заблуждением в индустрии фотоаппаратов является следующее:

«Больше мегапикселей всегда означает лучшее качество изображения».

Однако датчик является лишь частью системы формирования изображений.

Датчик 8 МП не создает автоматически изображение 8-мегапиксельного качества.

Объектив должен обеспечивать достаточное разрешение деталей, чтобы датчик мог эффективно использовать эти пиксели.

Если производительность объектива недостаточна, датчик может просто захватить увеличенную версию мягкого изображения.

Вот почему инженеры часто говорят:

Датчик записывает информацию, но объектив определяет, какой объем информации достигает датчика.

Тестирование MTF помогает оценить, действительно ли объектив может поддерживать разрешающую способность системы камеры.

Как инженеры проводят тестирование MTF

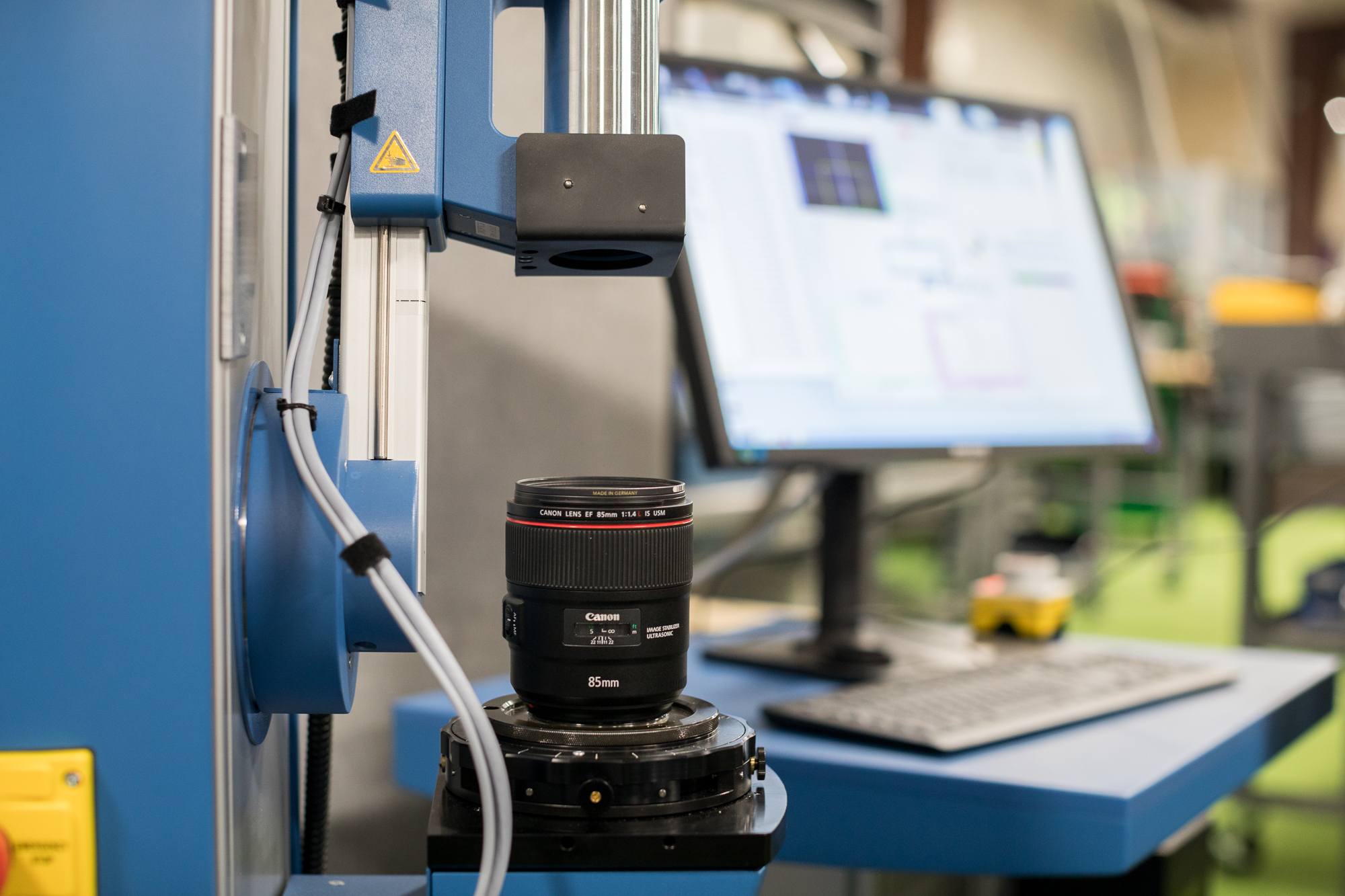

Во время тестирования MTF инженеры обычно используют контролируемую тестовую среду.

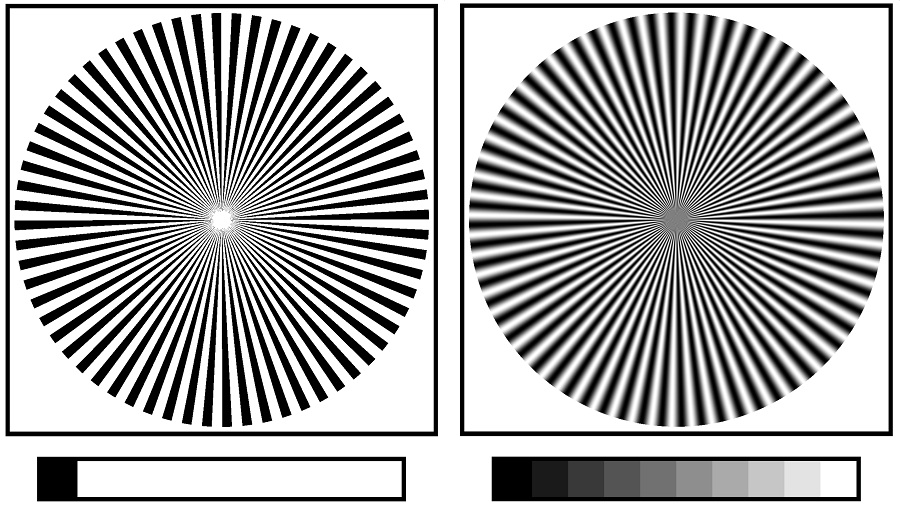

Объектив крепится к определенному датчику камеры или оптической измерительной системе и тестируется с использованием специально разработанных шаблонов.

Система анализирует, насколько хорошо объектив воспроизводит различные уровни детализации.

Оценивается несколько факторов:

1. Разрешение

Линза тестируется, чтобы определить, насколько хорошо она воспроизводит мелкие структуры.

Это особенно важно для:

Камеры видеонаблюдения

Системы промышленного контроля

Машинное зрение

Медицинская визуализация

Камеры с искусственным интеллектом

Объектив может казаться резким на базовом уровне, но не срабатывать при съемке мелких объектов или удаленных деталей.

2. Контрастность

Разрешение — это не только просмотр линий.

Хороший объектив также должен сохранять контраст.

Например, в действительности два объекта могут иметь четкие границы, но из-за плохой линзы они могут выглядеть слившимися, поскольку разница в контрастности уменьшается.

MTF оценивает, насколько хорошо объектив сохраняет контраст на разных уровнях детализации.

3. Производительность центра и края

Распространенной ошибкой при оценке линз является проверка только центральной области.

Однако реальные приложения требуют производительности по всему образу.

Для широкоугольных камер видеонаблюдения или камер для дронов особенно важна производительность по краям.

Объектив может обеспечивать превосходную резкость в центре, но демонстрировать меньшую четкость по углам.

Тестирование MTF позволяет инженерам оценить:

Центральное разрешение

 Производительность в середине поля

Острота края

Хорошо спроектированный объектив должен обеспечивать сбалансированное качество изображения по всему изображению.

Понимание кривых MTF

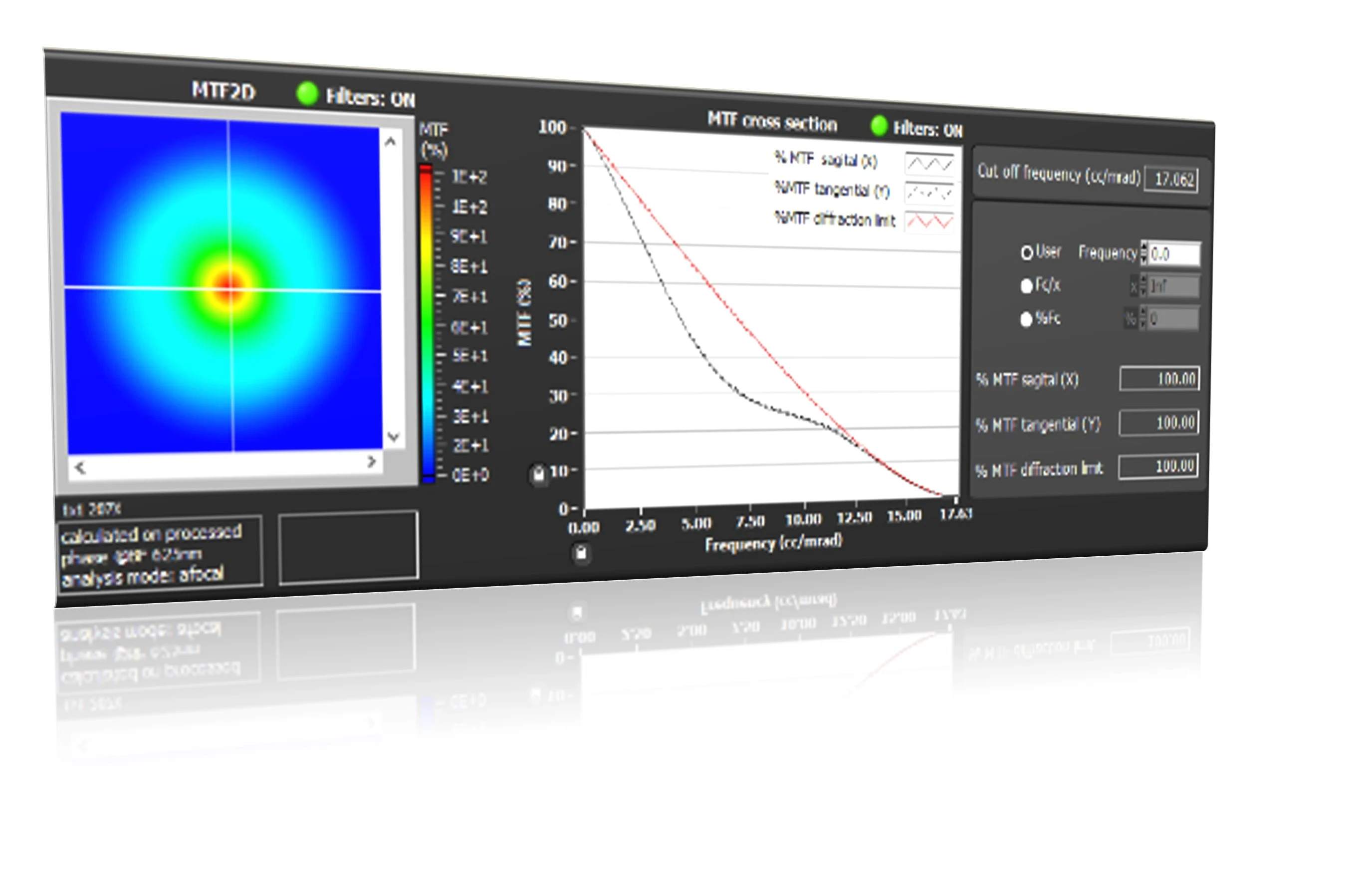

Результаты MTF обычно отображаются в виде графика.

Хотя диаграммы MTF могут выглядеть техническими, основная идея проста.

Горизонтальная ось обычно представляет пространственную частоту.

Это означает, насколько точны детали.

Вертикальная ось представляет передачу контраста.

Более высокое значение означает, что объектив сохраняет большую контрастность.

В целом:

Высокая MTF на низких частотах означает хорошее воспроизведение контраста

Высокая MTF на высоких частотах означает лучшее разрешение мелких деталей

Объектив с высокими характеристиками сохраняет более высокие значения MTF по мере того, как детали становятся более мелкими.

Почему MTF имеет значение в различных приложениях

Различные приложения для камер предъявляют разные оптические требования.

Наблюдение за безопасностью

Камеры видеонаблюдения часто работают в сложных условиях:

Низкая освещенность

Большие расстояния

Широкие сцены

Движущиеся предметы.

Объектив с хорошими характеристиками MTF может помочь поддерживать:

Детали лица

Информация об автомобиле

Точность распознавания объектов

Качество изображения напрямую влияет на эффективность обнаружения, особенно в системах наблюдения на базе искусственного интеллекта.

Промышленное видение

Системы машинного зрения часто проверяют небольшие различия.

Примеры включают:

Дефекты товара

Производственные ошибки

Позиционирование компонентов

Небольшая потеря деталей может повлиять на точность проверки.

Объективы с высоким MTF обеспечивают более четкое и достоверное изображение.

Робототехника и искусственное зрение

Роботы полагаются на камеры, чтобы понять окружающую среду.

Им необходимо признать:

Объекты

Препятствия

Люди

Движение

Плохое оптическое разрешение создает неопределенность для алгоритмов искусственного интеллекта.

Улучшенные характеристики объектива обеспечивают более четкое изображение.

Медицинская визуализация

Медицинским устройствам часто требуются компактные, но высокопроизводительные оптические системы.

В этих приложениях четкость изображения может напрямую влиять на диагностику и анализ.

MTF помогает инженерам гарантировать, что оптические системы соответствуют строгим требованиям к изображениям.

MTF — не единственный стандарт оценки объективов

Хотя MTF чрезвычайно важен, инженеры не оценивают объективы по одному параметру.

Полная оптическая оценка может также включать:

Искажение

Хроматическая аберрация

Относительная освещенность.

Призраки

Вспышка

 Стабильность фокуса

Температурные характеристики

Механическая толерантность

Объектив с отличным MTF, но плохой надежностью может не подойти для реальных продуктов.

Оптическая инженерия – это всегда баланс.

Лучший объектив – это не просто объектив с наибольшим номером.

Это тот, который надежно работает в предполагаемом приложении.

Как производители профессиональных линз используют данные MTF

Для производителей оптики тестирование MTF — это не только инструмент разработки.

Это также важный метод контроля качества.

При разработке объектива инженеры используют результаты MTF для:

Оптимизация оптической конструкции

Регулировка структуры линз.

 Сравнивать разные материалы.

Повысить точность сборки

Во время массового производства тестирование MTF помогает обеспечить согласованность между различными партиями.

Это особенно важно, поскольку создать один отличный прототип гораздо проще, чем тысячи одинаковых объективов.

Надежный производитель линз должен контролировать как оптический дизайн, так и производственные процессы.

Boshi Optics: фокус на реальных оптических характеристиках

В Boshi Optics мы понимаем, что клиенты покупают линзы не только из-за их технических характеристик.

Они приобретают надежную производительность визуализации.

Для таких приложений, как системы видеонаблюдения, искусственного интеллекта, дроны, автомобильные камеры, медицинские системы визуализации и промышленные системы, качество оптики напрямую влияет на качество конечного продукта.

Благодаря оптическому проектированию, прецизионному производству и оценке производительности Boshi Optics фокусируется на создании решений для линз, обеспечивающих стабильное качество изображения в реальных приложениях.

Потому что в современных системах камер:

Больше пикселей не означает автоматически больше информации.

Лучшая оптика создает лучшее изображение.

А лучшие изображения создают лучшие решения.

Заключение

Тестирование MTF — один из наиболее ценных инструментов, которые инженеры используют для оценки характеристик объективов.

Он показывает, что числа мегапикселей не могут показать:

Насколько четко объектив передает детали

Насколько хорошо сохраняется контрастность

Постоянная ли резкость по всему изображению

Может ли оптическая система действительно поддерживать датчик

При выборе объектива камеры важно не ограничиваться техническими характеристиками и понимать оптические характеристики.

Качественный объектив – это не просто кусок стекла.

Это основа, обеспечивающая работоспособность всей системы визуализации.
