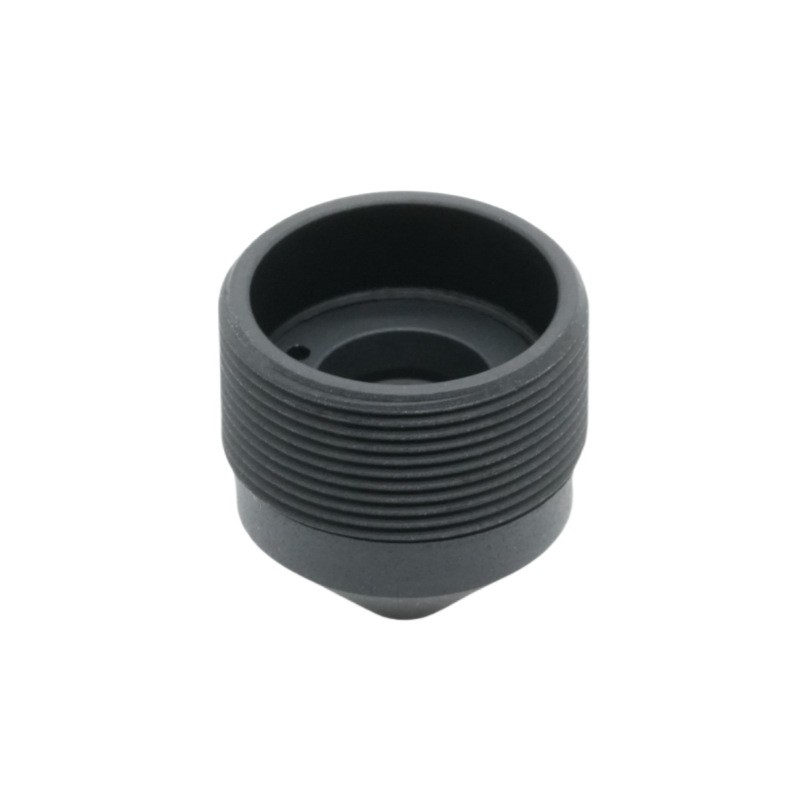

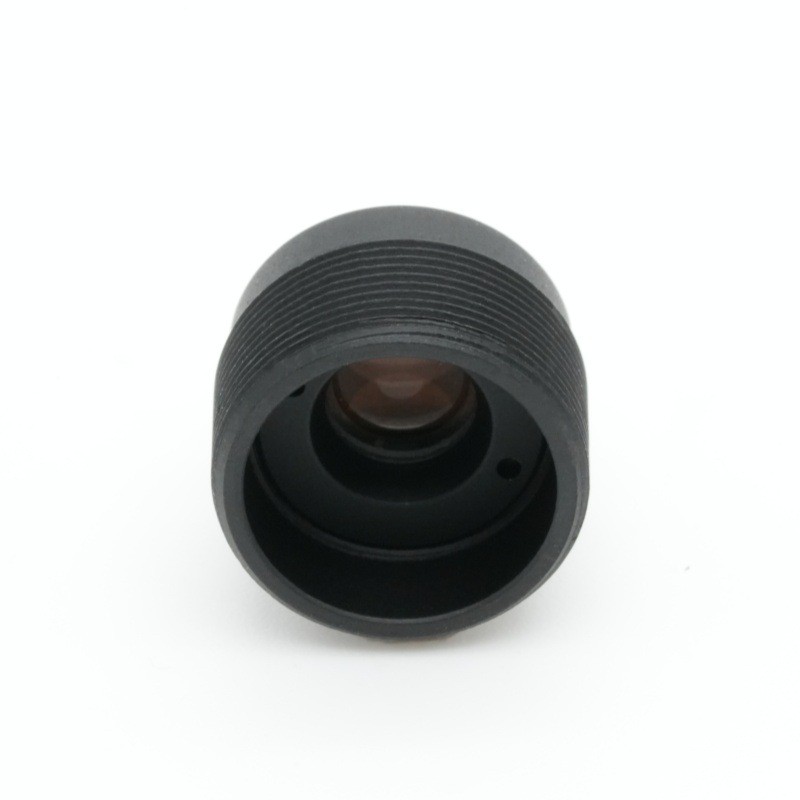

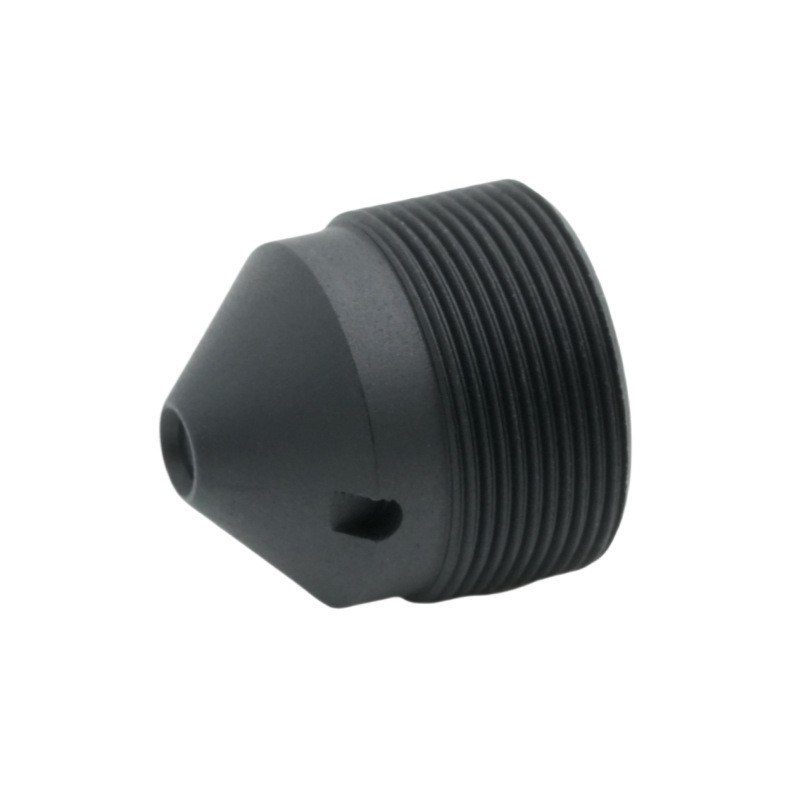

Конусная линза M7 6,2 мм

Краткое описание продукта

ПроизводительОптическая технология БОШИЭтот надежный объектив с фиксированным фокусным расстоянием 6,2 мм разработан для крупномасштабных OEM-проектов безопасности и оптимизирован для стандарта сенсора 1/2,7 дюйма. Эта компактная миниатюрная оптика с фиксированной диафрагмой F2,6 сочетает в себе светосилу и полезную глубину резкости для развертывания оптики наблюдения средней дальности. Этот профессиональный объектив M7 для настольных ПК имеет конструкцию линзы с малым углом главного луча, составляющим менее 15 градусов, и обеспечивает высокую относительную освещенность, устраняя распространенные дефекты, такие как угловое виньетирование и сдвиг цвета, часто наблюдаемые в обычных компонентах мини-IP-камеры. Он предлагает поле обзора по диагонали 74 градуса для поддержки распознавания объектов и идентификации человеческого тела, а его широкий допуск на окружность изображения компенсирует отклонения сборки во время высокоскоростного производства модулей. BOSHI Optical Technology выполняет полную оптическую и механическую проверку для каждой линзы платы безопасности OEM, чтобы обеспечить стабильное круглосуточное изображение для оборудования для мониторинга внутри коммерческих и жилых помещений. Этот оптический компонент, оптимизированный для автоматизированных сборочных линий, подходит для камер Wi-Fi, компактных IP-модулей и множества устройств наблюдения общего назначения.

Подробное описание продукта

Анализ параметров

1. Объектив с фиксированным фокусным расстоянием 6,2 мм и EFL 6,2 ± 5 процентов.Это среднее фиксированное фокусное расстояние специально откалибровано для оптики наблюдения среднего радиуса действия. Он не будет создавать серьезных искажений по краям, как сверхширокоугольная оптика, и не будет жертвовать охватом сцены, как это делают компактные телеобъективы. При обычной высоте установки настенного монитора это фокусное расстояние обеспечивает четкую идентификацию фигуры человека и товаров на расстоянии наблюдения 3–8 метров. Он хорошо подходит для входов, офисных помещений и торговых помещений и позволяет избежать ухудшения производительности, связанного со сверхширокоугольными или компактными телеобъективами.

2. Фиксированная диафрагма F2,6 с F/NO 2,6±5 процентов.Эта спецификация с фиксированной диафрагмой подходит для сценариев ежедневного использования в сфере наблюдения. Фиксированная диафрагма F2,6 обеспечивает стабильный прием света при обычном освещении в помещении, сохраняя при этом удовлетворительную глубину резкости. Несколько целей на разных расстояниях в кадре могут одновременно сохранять резкость. Это позволяет избежать риска расфокусировки, вызванного слишком большой апертурой компактной миниатюрной оптики.

3. Оптимизация объектива формата 1/2,7 дюйма.Полная оптическая система подвергается моделированию и настройке с использованием датчика размером 1/2,7 дюйма. Максимальный круг изображения диаметром 7,0 мм создает достаточный запас безопасности за пределами активной рабочей зоны датчика. При интеграции этого объектива платы M7 в модули камеры незначительное смещение положения, создаваемое автоматизированным оборудованием SMT, не может вызвать механическое виньетирование и эффективно увеличивает объем массового производства для OEM-клиентов камер.

4. Спецификация поля зрения: 74 градуса по диагонали, 62 градуса по горизонтали и 33,5 градуса по вертикали.Этот параметр угла откалиброван для реальных приложений безопасности. Горизонтальный обзор под углом 62 градуса удовлетворяет большинству требований к настенному мониторингу в офисах и розничных магазинах. Его вертикальный угол адаптирует стандартную высоту установки и предотвращает потерю ресурсов пикселей на избыточную область изображения на потолке или на земле.

5. Линза с низким углом главного луча и CRA<15 градусов.Это представляет собой одно из ключевых конкурентных преимуществ этого компонента мини-IP-камеры. Многие недорогие компактные объективы имеют высокий показатель CRA. В сочетании с обычными CMOS-сенсорами высокий CRA приведет к угловому цветовому оттенку, снижению чувствительности и неравномерной яркости. Эта конструкция линз, контролируемая ниже 15 градусов, значительно уменьшает такие оптические недостатки.

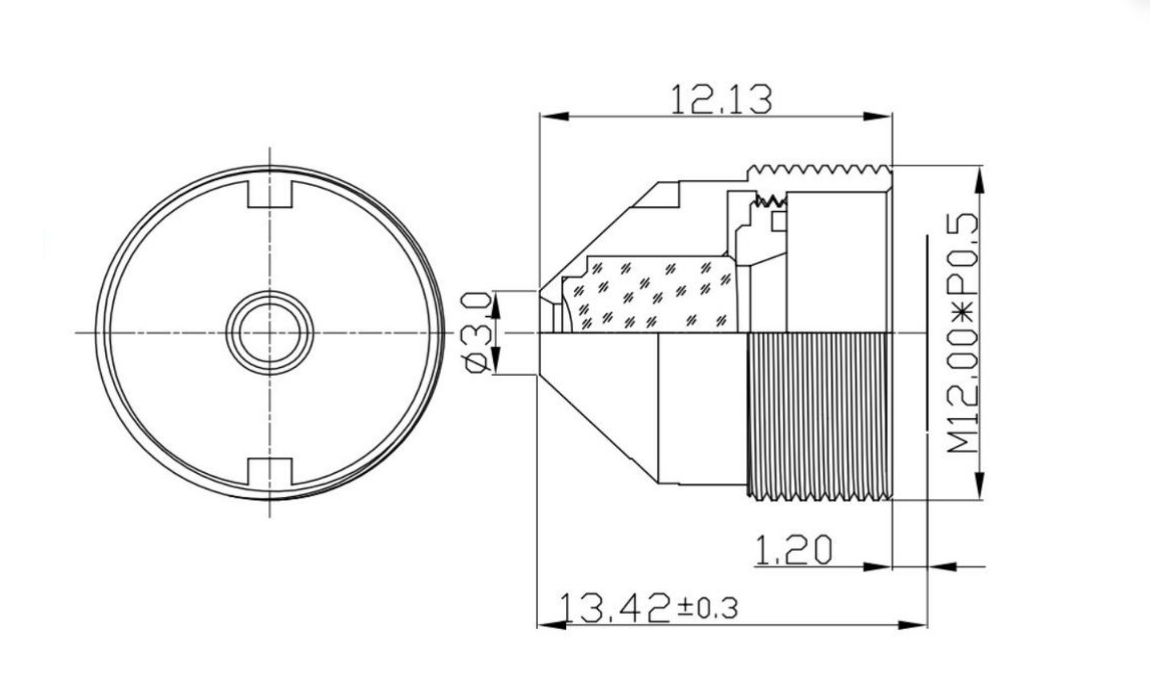

6. Механические характеристики объектива платы M7.TTL достигает 13,42±0,3 мм, а BFL — 6,5±0,2 мм. Общая длина дорожки и заднее фокусное расстояние соответствуют строгим допускам. Компактные габариты позволяют создавать высокоинтегрированные миниатюрные модули. Точные механические допуски обеспечивают стабильные оптические характеристики после автоматизированной сборки при массовых заказах линз для плат безопасности OEM.

7. Индекс искажения и освещенности.Телевизионные искажения составляют 12,00 процента, а относительная освещенность достигает 58,0 процента. Уровень искажений настраивается под запись видеонаблюдения и предотвращает неестественное растягивание сцены. Относительная освещенность объектива составляет 58,0 процентов, что позволяет поддерживать необходимую яркость в углах изображения и снижает нагрузку на алгоритм ISP для коррекции темных краев.

Основные преимущества производительности от оптической технологии BOSHI

1. Соответствующая конструкция объектива с фиксированным фокусным расстоянием 6,2 мм и фиксированной диафрагмой F2,6 обеспечивает сбалансированные оптические характеристики для оптики наблюдения среднего класса. Объектив сохраняет стабильную светосилу даже при ярком дневном освещении и в затемненных помещениях. Он может полностью раскрыть возможности изображения объектива формата 1/2,7 дюйма без сильной зависимости от коррекции программного обеспечения интернет-провайдера.

2. Компактная миниатюрная оптика с увеличенным кругом изображения диаметром 7,0 мм обеспечивает устойчивость к ошибкам сборки. Небольшое отклонение положения во время сборки массового модуля не приведет к образованию темных углов изображения и снизит долю бракованной продукции для OEM-производителей камер.

3. Характерная особенность линз с низким углом главного луча сочетается с высокими показателями относительной освещенности линзы. Продукт обеспечивает благоприятную яркость и постоянство цвета от центра изображения к углам. Он эффективно решает проблемы затенения углов и смещения цвета, которые беспокоят многие конкурирующие компоненты мини-IP-камер.

4. Механическая конструкция оптимизирована для автоматизированных процедур массового производства. BOSHI Optical Technology осуществляет выборочный контроль, охватывающий оптические индексы и механические размеры для каждой партии линз OEM-защиты. Стабильная производительность продукта может быть гарантирована для крупных проектов видеонаблюдения OEM и ODM.

5. Умеренный уровень телевизионных искажений и производительность краевой подсветки снижают требования к сложному алгоритму коррекции изображения. Камеры, оснащенные этим объективом, могут выводить естественное видео наблюдения и экономить вычислительные ресурсы чипа для других функциональных модулей.

Сценарии целевого применения

1. Коммерческое оборудование для внутреннего наблюдения.Сюда входят противокражные камеры для розничной торговли, модули офисного мониторинга и компактные IP-камеры в вестибюлях. В качестве оптики для наблюдения среднего класса этот объектив для платы безопасности OEM идеально сочетается с объективом формата 1/2,7 дюйма. Будучи квалифицированным компонентом мини-IP-камеры, он четко фиксирует объекты и детали человеческого тела в общественных зонах среднего размера.

2. Устройства безопасности умного дома.Область применения включает бытовые камеры наблюдения Wi-Fi и модули вспомогательных камер на входе в здание. Благодаря компактному миниатюрному оптическому каркасу и линзе с малым углом главного луча этот объектив M7 позволяет адаптировать аппаратное обеспечение домашней камеры при ограниченном внутреннем пространстве для установки.

3. Мини-встраиваемые системы технического зрения.Он поддерживает дополнительные камеры контроля доступа и небольшие модули сбора изображений с интерфейсом M7. Объектив с фиксированным фокусным расстоянием 6,2 мм обеспечивает необходимое увеличение для наблюдения за объектами на малых и средних расстояниях.

4. Массовые проекты OEM-производителей камер наблюдения.Это относится к серийным аналоговым и IP-камерам видеонаблюдения. BOSHI Optical Technology предлагает экономичные оптические решения. Этот объектив с фиксированной диафрагмой F2,6 можно встроить в готовое оборудование камеры для мировых брендов продуктов безопасности.
