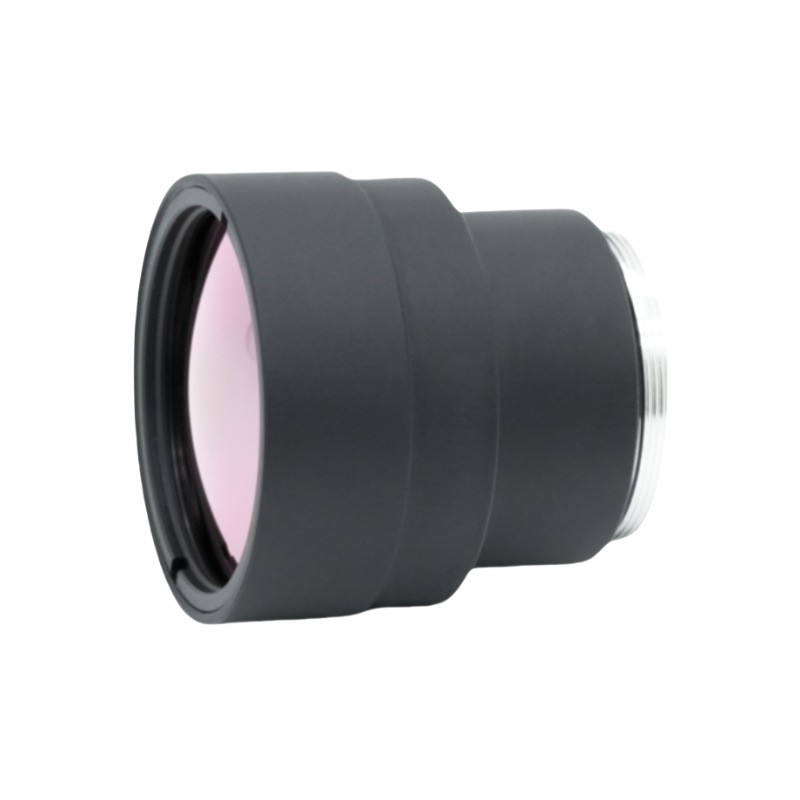

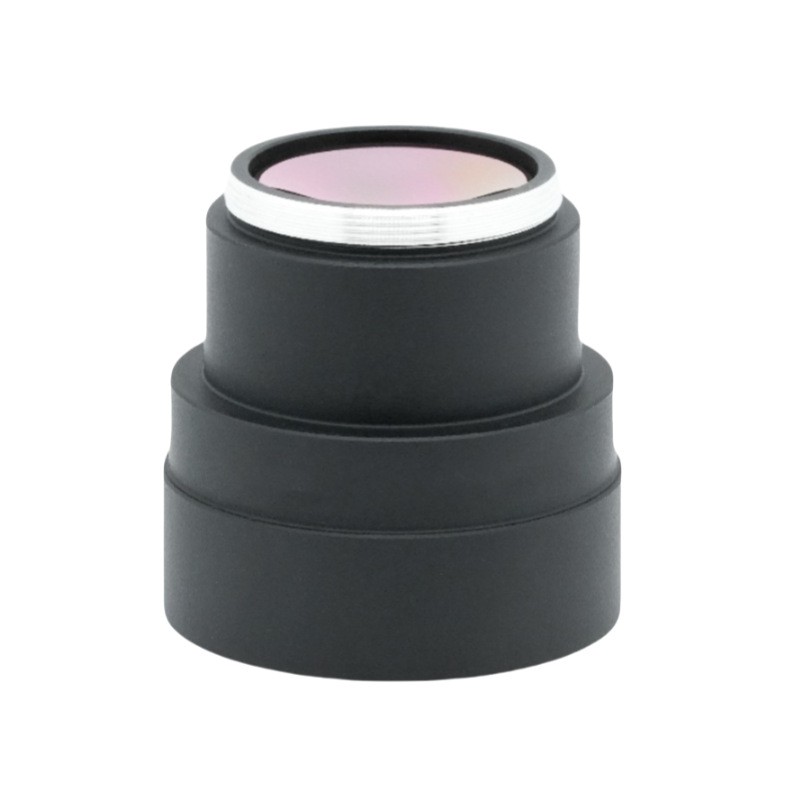

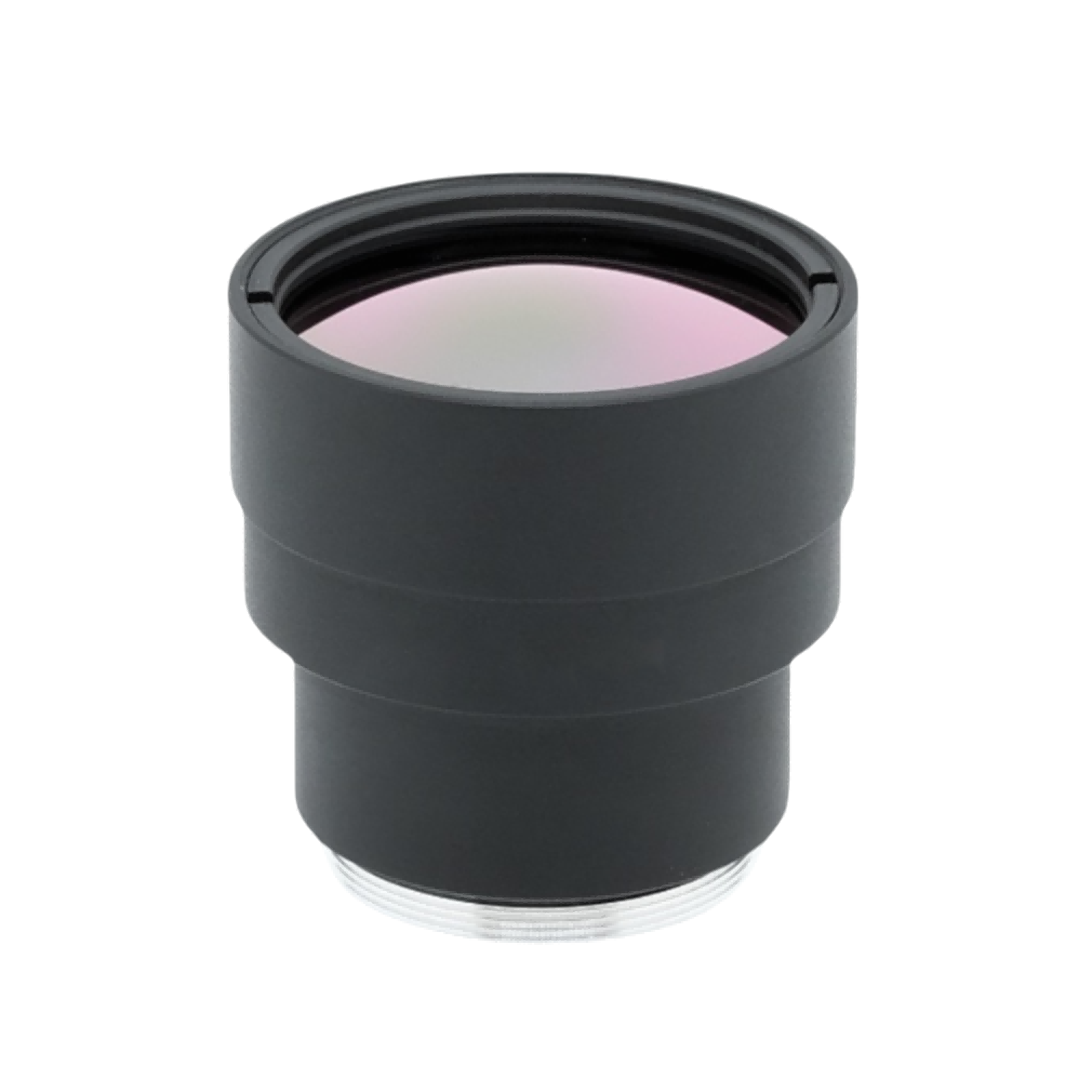

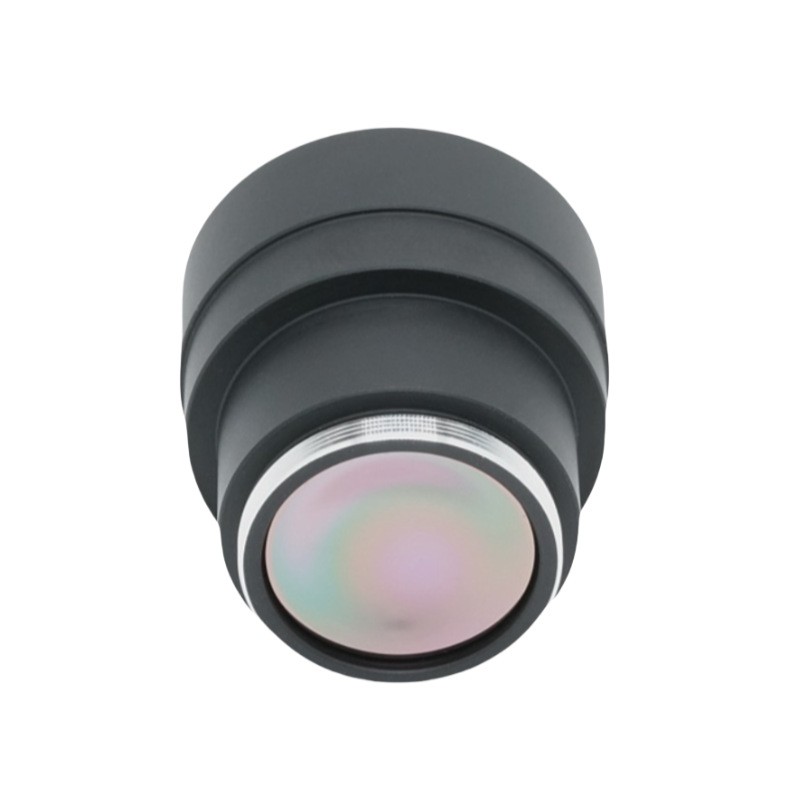

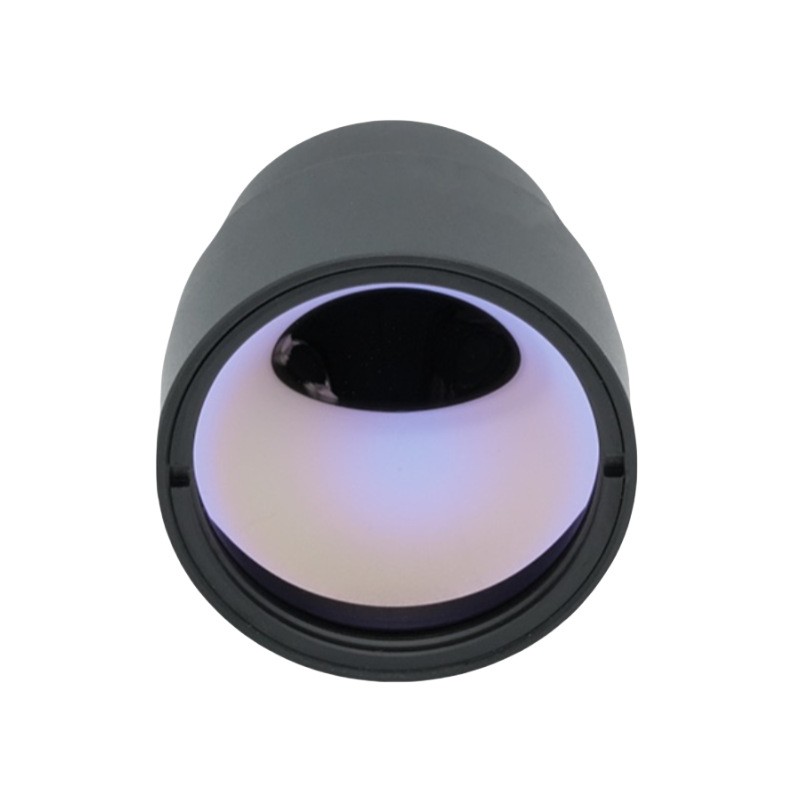

Тепловизионный объектив с фокусным расстоянием 25 мм

Краткое описание продукта

Длинноволновая инфракрасная линза F1,0 с фокусным расстоянием 25 мм независимо исследована и изготовленаБОШИ ОптическийТехнология. Являясь высокоэффективной тепловизионной линзой, работающей в диапазоне длин волн 8–12 мкм, эта длинноволновая инфракрасная линза оптимизирована для тепловых детекторов с линзой 640×512 и длиной волны 12 мкм. Обладая конструкцией с большой апертурой F1.0, инфракрасная линза обеспечивает превосходные характеристики сбора света, что позволяет работать в условиях плохой видимости и при низких температурах. Монтажная конструкция объектива M22×0,5 обеспечивает простую установку на подходящее тепловизионное оборудование. Компонент передней линзы имеет степень защиты IP67, что обеспечивает стабильную работу на открытом воздухе. Этот 25-миллиметровый объектив тепловизионной камеры обеспечивает коэффициент пропускания выше 86 процентов и относительную освещенность более 97 процентов, при этом сохраняя искажения ниже 2 процентов. Диапазон регулировки фокуса составляет от 2 метров до бесконечности, а стабильная работа может быть реализована при температуре окружающей среды от -40 ℃ до + 80 ℃. BOSHI Optical Technology осуществляет точную калибровку каждого готового продукта, чтобы обеспечить стабильное качество изображения для тепловизионных устройств промышленного и охранного наблюдения.

Подробное описание продукта

1. Параметр

Оптические параметры этого продукта соответствуют профессиональной настройке, выполненной BOSHI Optical Technology. Фокусное расстояние достигает 25 мм, а число F устанавливается на значение F1,0. Рабочая длина волны находится в длинноволновом инфракрасном диапазоне 8‑12 мкм, который принадлежит стандартным длинноволновым инфракрасным линзам. Эта инфракрасная линза обеспечивает идеальную совместимость с тепловыми детекторами линз 640×512 и 12 мкм и адаптируется к основным неохлаждаемым модулям инфракрасных датчиков. Диагональное поле зрения достигает 22,5 градуса, горизонтальное поле зрения — 17,7 градуса, вертикальное — 14,1 градуса. Такая конфигурация параметров обеспечивает исключительные возможности наблюдения для задач мониторинга на среднем расстоянии.

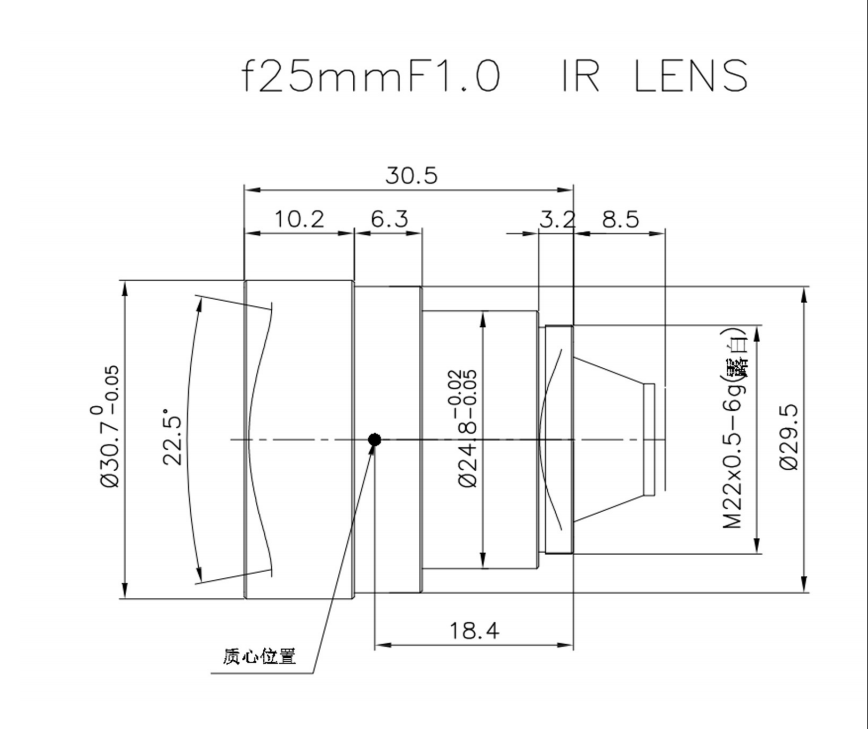

Механические и экологические параметры определяются стандартизированной конструкцией BOSHI Optical Technology. Интерфейс крепления объектива M22×0,5 позволяет производителям оборудования завершить сборку продукта и интеграцию оборудования. Диапазон регулировки фокуса простирается от 2 метров до бесконечности, что может удовлетворить требования контроля на близком расстоянии, а также требования мониторинга на больших расстояниях. Диапазон рабочих температур составляет от -40℃ до +80℃, поэтомуТепловизионный объективможет поддерживать стабильную производительность труда в экстремальных климатических условиях. Передняя линза достигает степени защиты IP67, что позволяет использовать ее на открытом воздухе в сложных условиях.

Параметры качества изображения зависят от передового процесса антибликового покрытия. Открытые оптические поверхности обрабатываются просветляющим покрытием. Фактический коэффициент пропускания остается выше 86 процентов. Относительная освещенность поддерживается выше 97 процентов. Значение искажения контролируется на уровне ниже 2 процентов. Каждый индекс этого объектива тепловизионной камеры проходит строгую проверку перед доставкой продукта.

2. Преимущества производительности

Большая диафрагма F1.0: оптическая технология BOSHI применяет конструкцию со сверхбольшой диафрагмой в этом 25-мм инфракрасном объективе. Структурная особенность, очевидно, повышает эффективность приема сигналов инфракрасных фотонов. При работе в средах со слабым тепловым излучением тепловизионная линза может выдавать гораздо более четкое тепловизионное изображение по сравнению с продуктами с меньшим значением апертуры.

Превосходная оптическая однородность: индекс относительной освещенности выше 97 процентов эффективно ограничивает явление темных углов по краям изображения. Индекс искажений ниже 2 процентов гарантирует геометрическую достоверность тепловизионной картинки. Эта функция производительности обеспечивает надежную техническую поддержку для сценариев применения тепловых систем, ориентированных на измерения.

Надежная адаптация к окружающей среде: степень защиты передней линзы IP67 обеспечивает защиту от пыли и кратковременную водонепроницаемость при использовании на открытом воздухе. Оптимизированная оптическая структура BOSHI Optical Technology эффективно ограничивает явление смещения фокуса, вызванное резкими колебаниями температуры. Длинноволновая инфракрасная линза может поддерживать постоянный эффект изображения в условиях резкого изменения температуры.

Просветляющее покрытие с высоким коэффициентом пропускания: слой покрытия этого 25-мм объектива тепловизионной камеры F1.0 снижает потери на отражение инфракрасного света от поверхности. Это повышает эффективность использования инфракрасной энергии и повышает соотношение сигнал/шум всей системы тепловизоров. Оптическая структура, соответствующая линзе 12 мкм, полностью раскрывает потенциал производительности датчика.

Продуманный стандартизированный интерфейс: режим крепления объектива M22×0,5 обеспечивает удобную замену продукта. Партнеры BOSHI Optical Technology по сотрудничеству в области оборудования могут эффективно выполнять крупномасштабные сборочные работы с помощью этого стандартизированного интерфейса.

3. Области применения

Наружное охранное наблюдение по периметру: этоТепловизионный объективподдерживает работу по мониторингу объектов пограничной обороны. Он также может выполнять задачи по температурному мониторингу по периметру производственных помещений и зон кампуса. Инфракрасная линза 25 мм обеспечивает обнаружение злоумышленников днем ​​и ночью без дополнительного источника видимого света. Структурные характеристики класса IP67 гарантируют стабильную длительную работу длинноволновой инфракрасной линзы на открытом воздухе.

Промышленное профилактическое обслуживание: этот объектив тепловизионной камеры можно установить на устройства камеры теплового контроля. Операторы используют согласованные оптические характеристики линзы 12 мкм для выявления рисков отказа из-за перегрева силового оборудования, компонентов механических подшипников и электрических шкафов. Разрешение детектора 640×512 обеспечивает богатую детализацию изображения для диагностики неисправностей оборудования.

Мониторинг дорожного движения и транспорта: продукт можно применять для инфракрасного обнаружения дорожного движения. Он завершает сбор данных о перегреве автомобиля и функцию срабатывания сигнализации о ненормальной температуре. Поле зрения этого 25-мм объектива на среднем расстоянии соответствует требованиям мониторинга в режиме реального времени на дорогах.

Полезная нагрузка беспилотной системы: компактный объем тепловизионной линзы F1.0 делает ее подходящей для наземного роботизированного оборудования и загрузки небольших беспилотных летательных аппаратов. В туманную погоду, в ночное время или в задымленной среде инфракрасная линза помогает выполнять поисково-спасательные задачи.

Предотвращение пожаров и раннее предупреждение: длинноволновая инфракрасная линза выполняет миссию по мониторингу лесных пожаров. Он также реализует функцию раннего предупреждения о внутренней температуре склада. Конфигурация с фокусным расстоянием 25 мм помогает пользователям своевременно фиксировать информацию об аномальном источнике тепла на среднем расстоянии.
