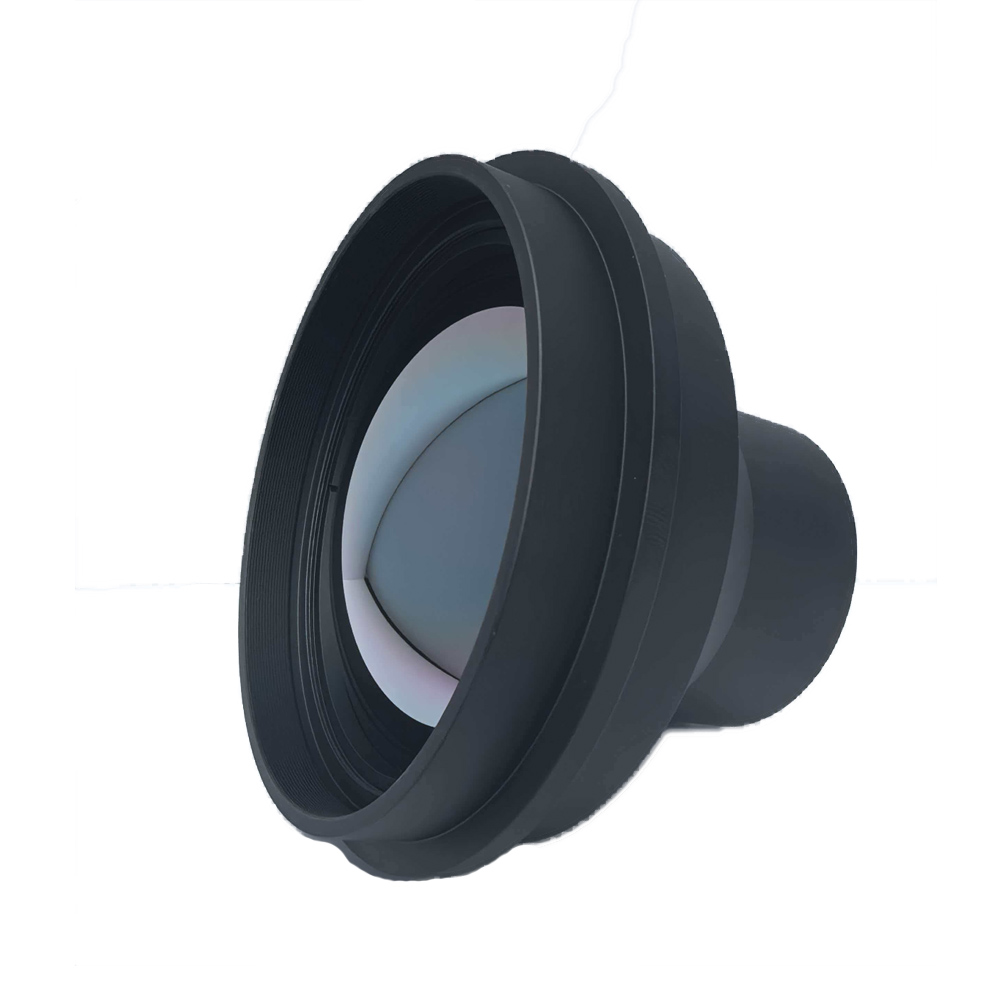

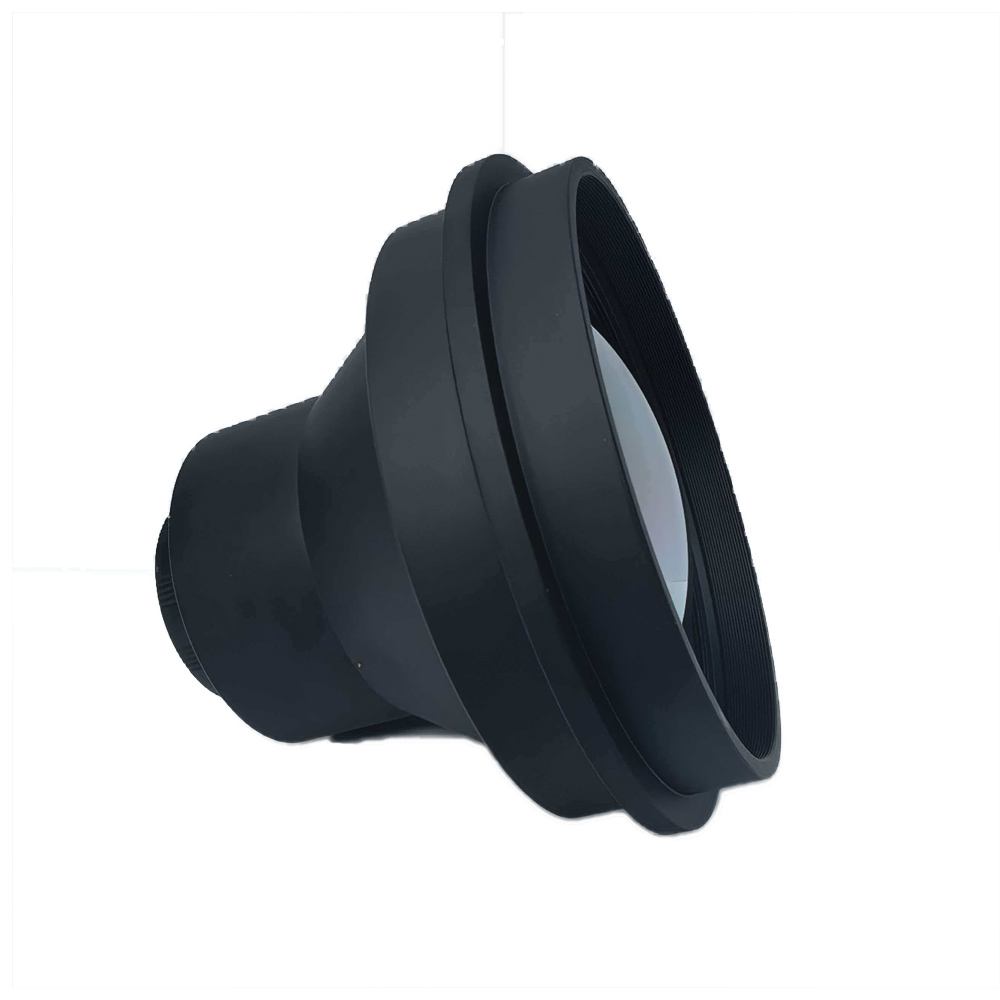

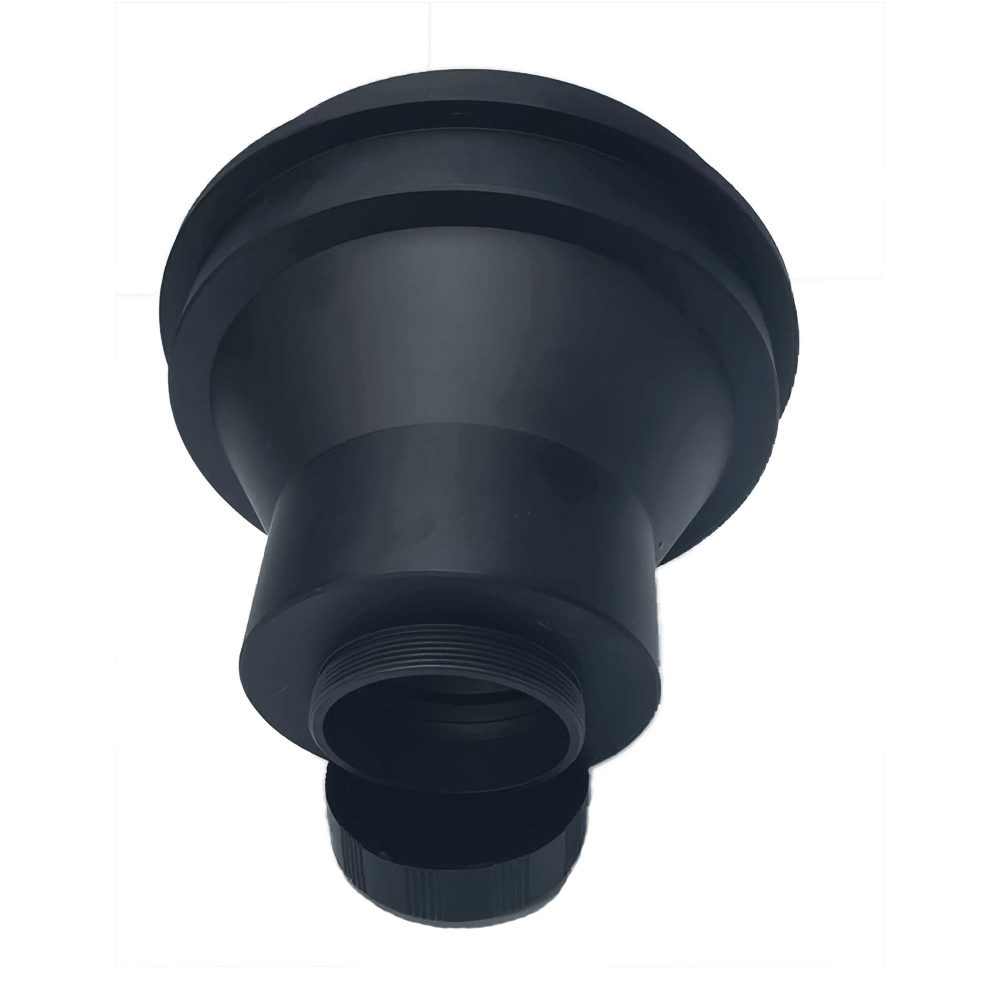

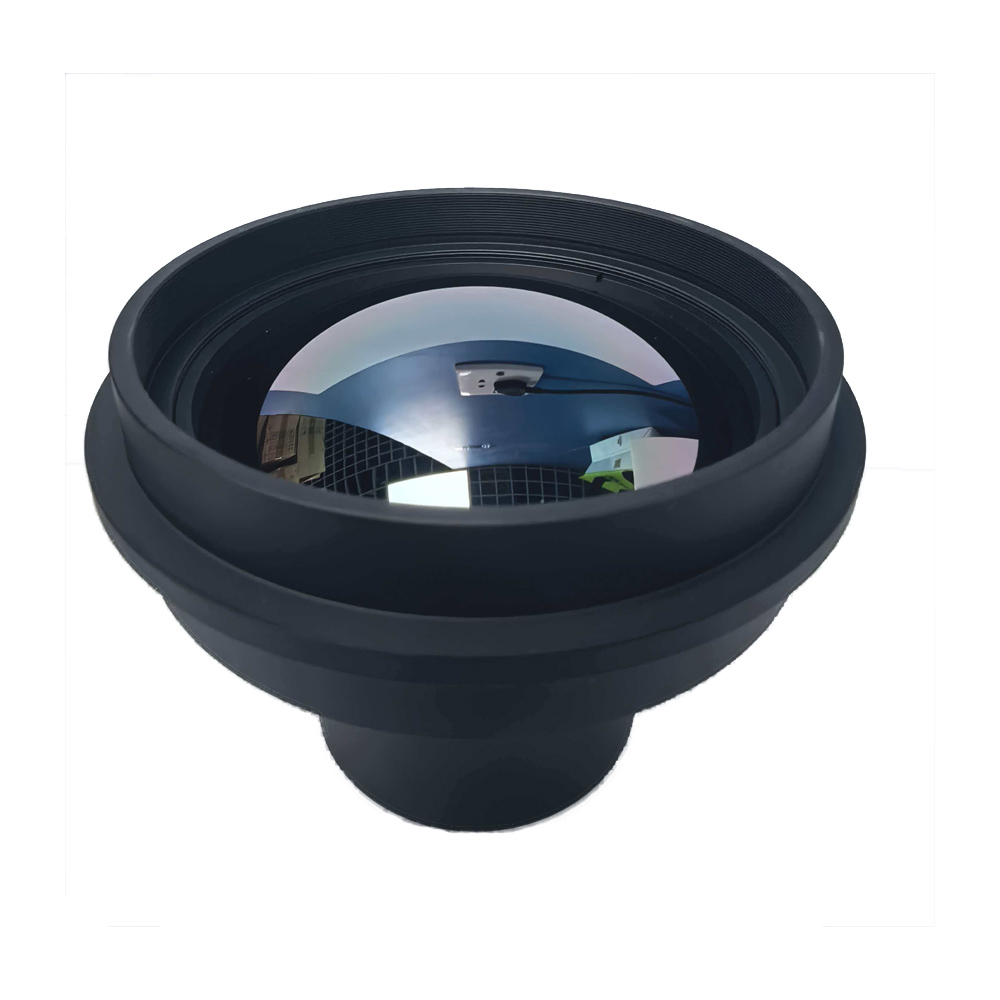

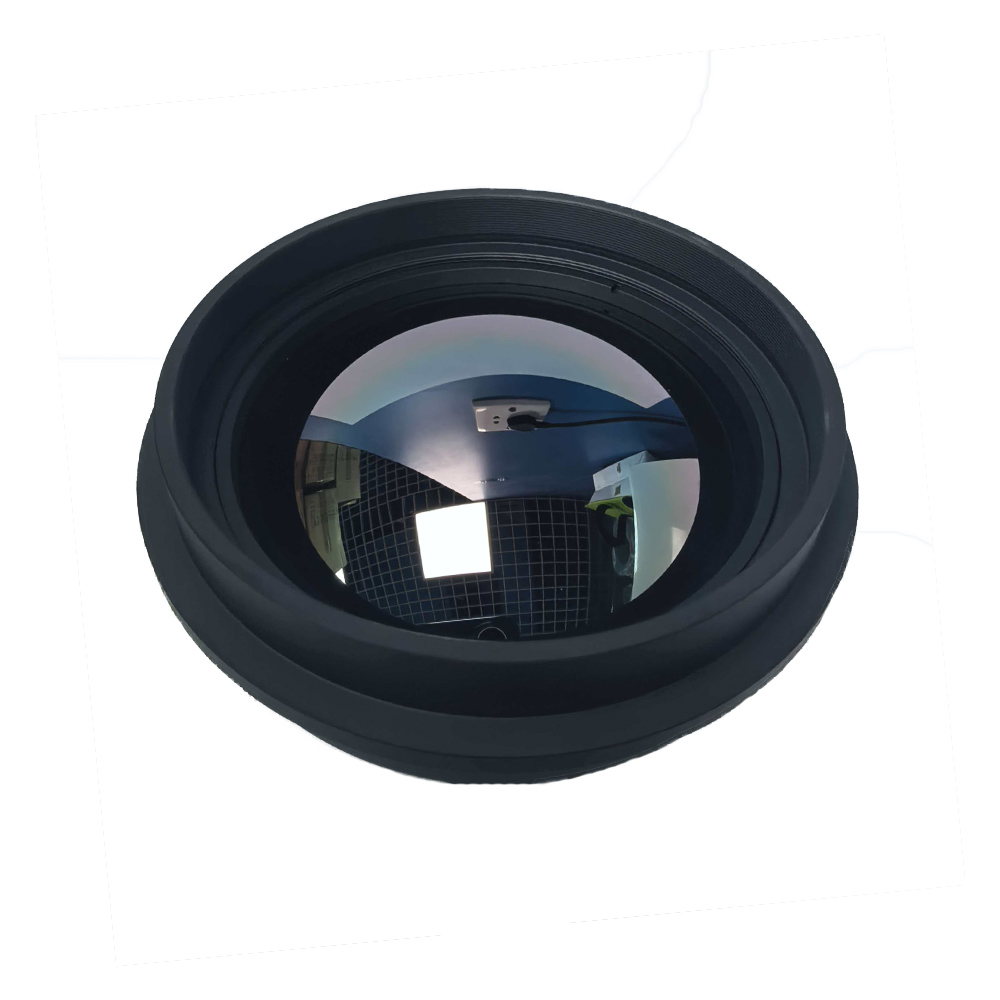

Тепловизионный объектив с фокусным расстоянием 75 мм

Краткое описание продукта

Этот высокопроизводительныйТепловизионный объектив 75 ммнезависимо разрабатывается и производится компаниейБОШИ ОптическийТехнология. Этот тепловизионный объектив оптимизирован для работы с тепловизионными инфракрасными детекторами размером 640×512 17 мкм для получения длинноволновых инфракрасных изображений высокой четкости. Он использует дизайн с большой диафрагмой F1.0. Эта линза с оптической атермализацией обеспечивает устойчивый эффект оптической атермализации без дополнительных узлов электрической фокусировки и поддерживает стабильное качество изображения при экстремальных рабочих температурах в диапазоне от 40 градусов ниже нуля до 80 градусов по Цельсию. Объектив, оснащенный покрытием открытой оптики высокой четкости, обеспечивает коэффициент пропускания до 88 процентов и относительную освещенность выше 96 процентов, что обеспечивает равномерное распределение яркости по всему полю зрения. Его значение искажения контролируется на уровне 0,85 процента, чтобы уменьшить геометрическое отклонение захваченных изображений. Он применяет монтажный стандарт M34 для обеспечения быстрой и стабильной сборки. Степень защиты переднего элемента IP67 обеспечивает превосходную защиту от пыли и влаги. Этот компактный ИК-объектив весом около 475 грамм легко интегрируется с несколькими устройствами инфракрасного наблюдения. Строгий контроль качества производства, осуществляемый BOSHI Optical Technology, делает этот длинноволновый инфракрасный объектив надежным основным оптическим компонентом для теплового наблюдения и мониторинга на открытом воздухе.

Подробное описание продукта

Анализ параметров

1. Фокусное расстояние и диафрагма. Этот тепловизионный объектив имеет фокусное расстояние 75 мм и большую диафрагму F1.0. Большая апертура собирает больше энергии инфракрасного излучения. Он может эффективно повысить соотношение сигнал/шум для захвата инфракрасных изображений в условиях низкой освещенности.

2. Совместимость детектора. Эта линза детектора 17 мкм обеспечивает идеальный эффект согласования с тепловым неохлаждаемым инфракрасным детектором 640×512. Он обеспечивает угол обзора 8,3 градуса по горизонтали и 6,6 градуса по вертикали, что позволяет удовлетворить потребности наблюдения в сценариях на средних и больших расстояниях.

3. Оптическая структура. ИК-объектив использует схему оптической атермализации. Он компенсирует явление термической дефокусировки, вызванное широкими колебаниями температуры, и устраняет необходимость в конструкции фокусировки с приводом от двигателя.

4. Оптическое покрытие и оптический индекс. Покрытие открытой оптики высокой четкости обеспечивает коэффициент пропускания 88 процентов. Относительное значение освещенности выше 96 процентов гарантирует однородную яркость по всей площади изображения. Индекс искажения сохраняется на уровне 0,85 процента, чтобы восстановить реальные характеристики сцены для вывода изображения.

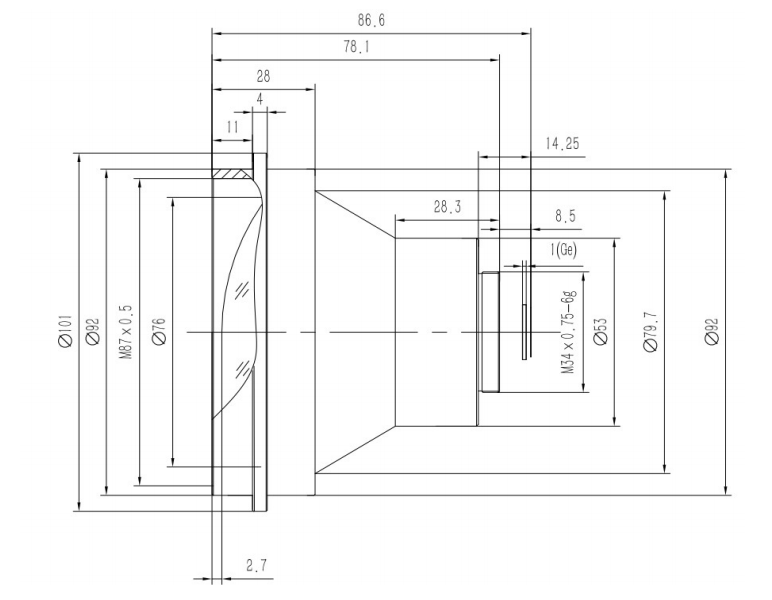

5. Механические и экологические характеристики. Он соответствует монтажной спецификации M34 для удобства установки. Передний элемент достигает уровня защиты IP67. Диапазон рабочих температур составляет от минус 40 градусов по Цельсию до плюс 80 градусов по Цельсию. Вес нетто составляет около 475 грамм, что облегчает интеграцию системы.

Преимущества производительности

1. Стабильная способность атермального изображения. BOSHI Optical Technology применяет технологию пассивной оптической атермализации в этом длинноволновом инфракрасном объективе. Тепловизионный объектив с фокусным расстоянием 75 мм обеспечивает четкую фокусировку в пределах всего диапазона рабочих температур. Это позволяет избежать риска отказа, связанного с электронными фокусирующими деталями. Это также снижает общее энергопотребление системы и снижает вероятность механических неисправностей.

2. Отличные оптические характеристики. Покрытие с высоким коэффициентом пропускания этой тепловизионной линзы F1.0 обеспечивает достаточный вход инфракрасной энергии. Относительная освещенность более 96 процентов устраняет проблему темных углов кадра изображения. Сверхнизкое искажение (0,85%) предотвращает деформацию формы мишени. Он закладывает прочную основу для точного измерения и идентификации цели.

3. Сильная адаптация к окружающей среде. Степень защиты переднего элемента IP67 защищает основную часть этой оптической атермальной линзы от пыли, дождя и брызг воды. Прочная механическая конструкция позволяет ИК-объективу справляться со сложными и суровыми климатическими условиями.

4. Свойство дружественной системной интеграции. Стандартизированный интерфейс M34 обеспечивает быструю механическую сборку. Легкий вес 475 грамм снижает давление полезной нагрузки на оборудование, установленное на автомобиле, бортовые устройства, а также портативные инфракрасные устройства.

5. Надежное качество продукции. BOSHI Optical Technology завершает оптическое проектирование, сборку объектива и калибровку производительности на заводе. Каждая линза детектора толщиной 17 мкм проходит строгие испытания на температурный цикл и проверку оптических характеристик перед доставкой продукта.

Области применения

1. Безопасность границ и периметра. Этот тепловизионный объектив можно устанавливать внутри стационарных тепловизионных камер наблюдения. Он поддерживает функцию оповещения по периметру на большом расстоянии. Термический согласующий объектив с разрешением 640×512 обнаруживает злоумышленников днем ​​и ночью, даже в полной темноте.

2. Автомобильное тепловизионное наблюдение. Эта оптическая атермальная линза F1.0 служит основным компонентом автомобильной инфракрасной системы мониторинга. Он выполняет задачу обнаружения дорожных опасностей в туманную погоду, в ночное время и в других условиях плохой видимости.

3. Полезная нагрузка беспилотной системы. Этот длинноволновый инфракрасный объектив диаметром 75 мм, являющийся ключевым оптическим элементом инфракрасного блока БПЛА, выполняет патрулирование на средних дистанциях. Он поддерживает миссии раннего предупреждения лесных пожаров и бизнес по мониторингу дикой природы.

4. Проверка промышленной температуры. В сочетании с инфракрасным детектором 640×512 этот ИК-объектив со степенью защиты IP67 поддерживает температурный контроль электрооборудования. Он также контролирует рабочее состояние печи для сценариев применения в тяжелой промышленности.

5. Портативные тепловизоры. Эту линзу детектора 17 мкм можно интегрировать в портативный тепловизионный монокуляр. Он обеспечивает надежные оптические характеристики для поисково-спасательных операций, а также полевых операций на открытом воздухе в сложных погодных условиях.
