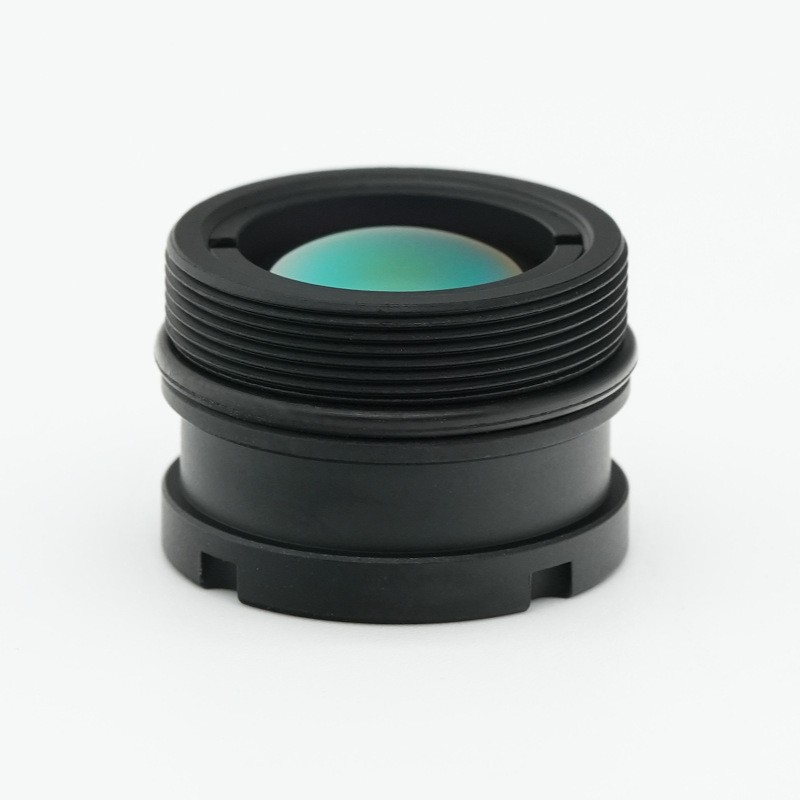

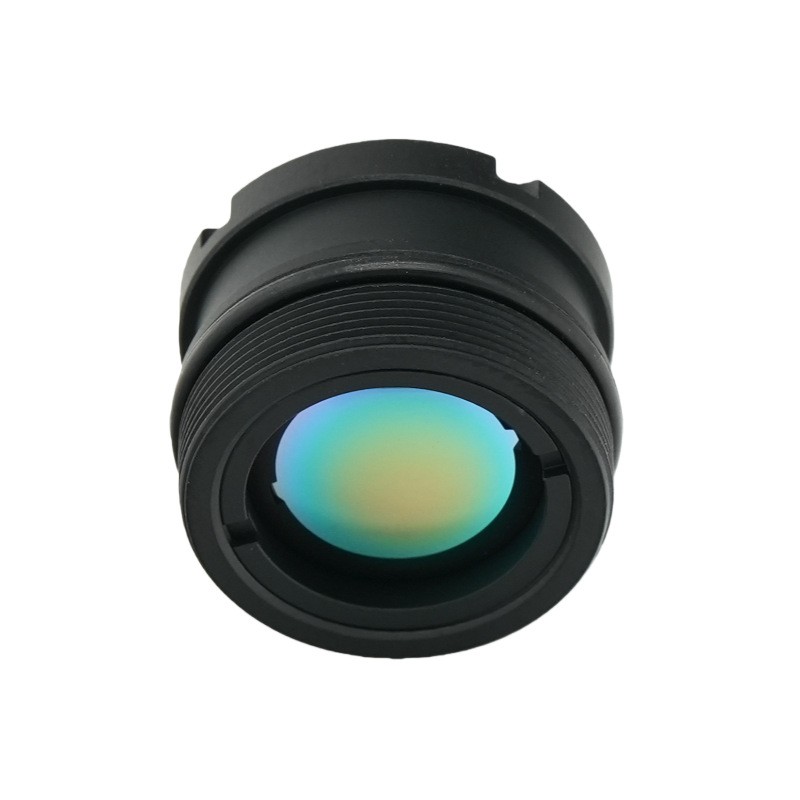

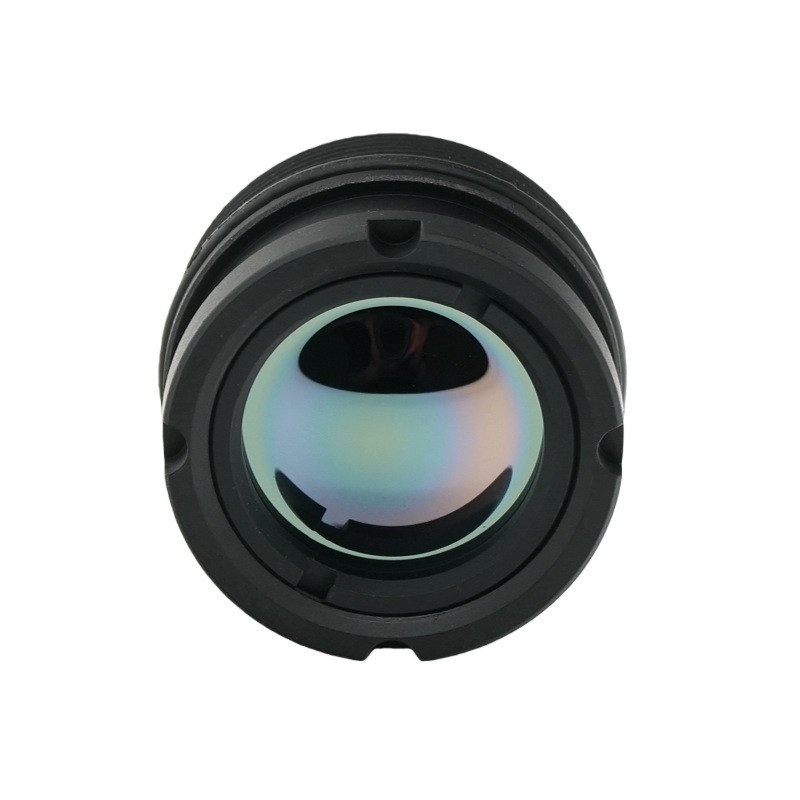

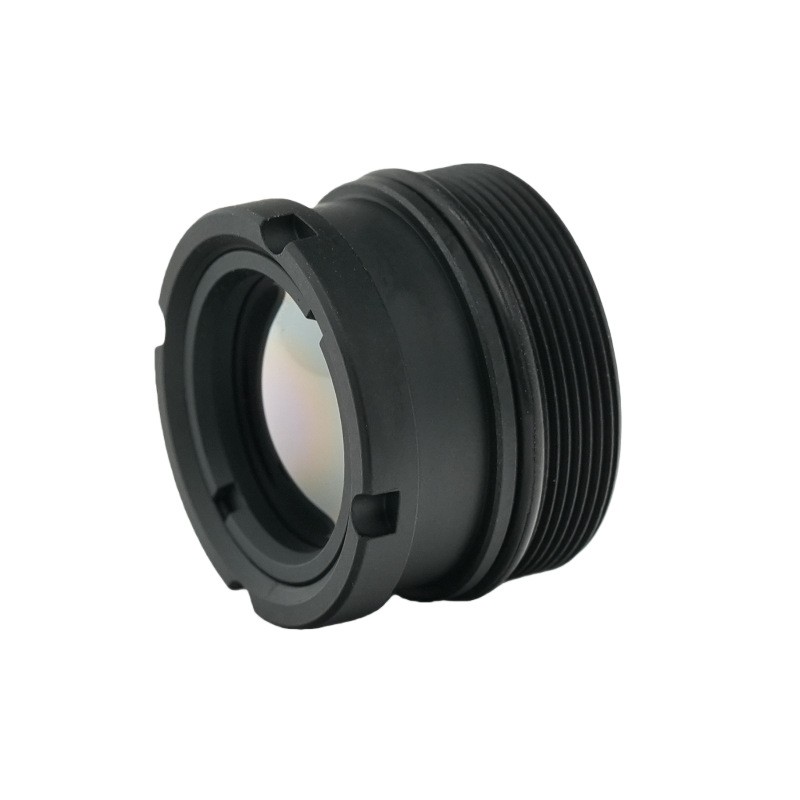

Тепловизионный объектив M17 9,1 мм

Краткое описание продукта

Этот неохлаждаемый тепловизионный объектив премиум-класса, изготовленный компанией BOSHI Optical Technology, обеспечивает надежные оптические характеристики для компактных портативных тепловизионных камер. Этот длинноволновый инфракрасный объектив с фокусным расстоянием 9,1 мм имеет сверхбольшую диафрагму F1.0 и идеально соответствует детектору 640×512 12 мкм. Благодаря HD-покрытию и защите переднего элемента IP67 он поддерживает стабильную выходную мощность в широком диапазоне температур для использования на открытом воздухе в любую погоду. Он служит идеальным оптическим ядром для промышленного мониторинга, проверки безопасности и различных сценариев применения в полевых условиях, обеспечивая высокий коэффициент пропускания, хорошую относительную освещенность и хорошо контролируемое искажение для обеспечения четкого захвата теплового изображения.

Подробное описание продукта

Параметр

1. Параметры оптических характеристик. Этот длинноволновый инфракрасный объектив имеет фокусное расстояние 9,1 мм и диафрагму F1,0. Его рабочая длина волны охватывает длинноволновый инфракрасный диапазон 8-12 мкм. Диагональное поле зрения достигает 62,4 градуса, горизонтальное поле зрения — 48,1 градуса, вертикальное — 38,5 градуса. Такое широкое поле зрения позволяет решать задачи наблюдения на больших территориях. Конструкция с большой апертурой собирает достаточное количество инфракрасного излучения в сложных условиях окружающей среды для обеспечения стабильного тепловидения.

2. Параметры согласования детектора. РазработаноБОШИ ОптическийТехнология, эта неохлаждаемая тепловизионная линза оптимизирована для детектора 640×512 с шагом пикселя 12 мкм. Его оптическая структура соответствует основным компактным модулям термодатчиков, представленным на рынке. Оптический след точно совмещается с целевой поверхностью детектора, обеспечивая полную свободу разрешения детектора и избегая виньетирования изображения или потери разрешения, вызванной несоответствием.

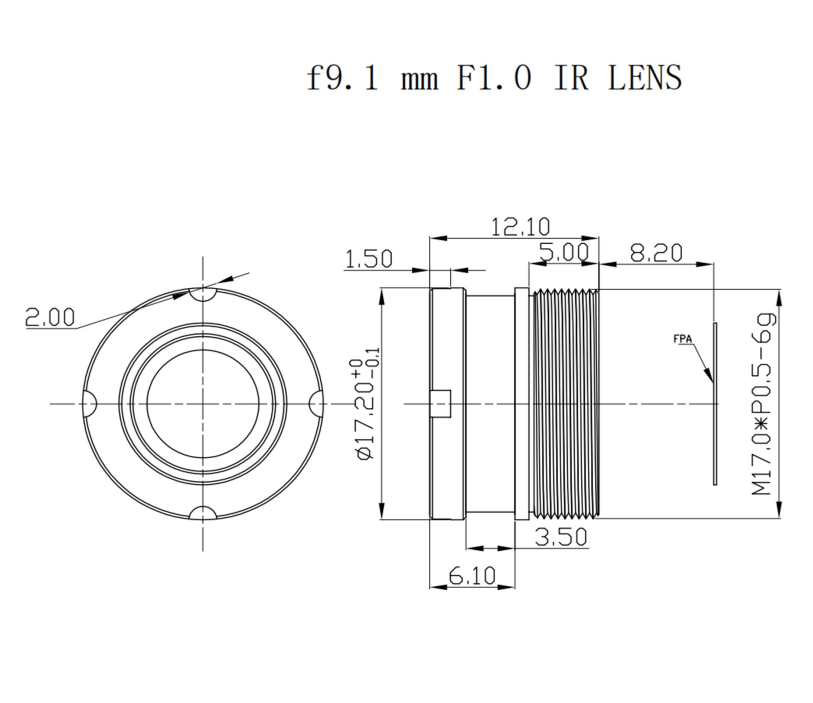

3. Механические и экологические параметры. В объективе используется резьбовое крепление M17×0,5 для упрощения механической сборки. Его диапазон фокусировки охватывает от 3 метров до бесконечности, удовлетворяя потребности в обнаружении как ближних, так и дальних целей. Диапазон рабочих температур от -40℃ до +80℃ позволяет работать в различных экстремальных климатических условиях. Передний оптический элемент имеет степень защиты IP67 и предотвращает проникновение пыли и воды.

4. Показатели оптического качества. Оптическое пропускание этой термолинзы составляет не менее 90 процентов. Относительная освещенность остается выше 84 процентов, а значение искажений остается ниже отрицательных 10 процентов. Открытые оптические поверхности обработаны HD-покрытием. Высокий коэффициент пропускания сокращает потери инфракрасного сигнала. Хорошая относительная освещенность обеспечивает равномерную яркость полнокадрового изображения. Контролируемые искажения уменьшают деформацию изображения, вызванную широким углом обзора.

Преимущества производительности

1. Сверхбольшое преимущество диафрагмы F1.0. Большая апертура F1.0 этой длинноволновой инфракрасной линзы улавливает больше энергии инфракрасного излучения. Чувствительность изображения и эффективное расстояние обнаружения заметно улучшаются в условиях низкой температуры и низкой освещенности. BOSHI Optical Technology выполняет многократное оптическое моделирование структуры апертуры, чтобы сбалансировать светопроницаемость и контроль аберраций.

2. Высокий коэффициент пропускания и преимущество HD-покрытия. HD-покрытие на открытых поверхностях обеспечивает оптическое пропускание более 90 процентов для этой неохлаждаемой тепловизионной линзы. Покрытие эффективно подавляет отражение от поверхности, повышает контрастность изображения и уменьшает помехи фантомного изображения. Меньше инфракрасной энергии теряется во время передачи, и более достоверный инфракрасный сигнал поступает в детектор размером 640×512 12 мкм.

3. Превосходное преимущество краевой подсветки. Относительная освещенность выше 84 процентов сохраняет равномерную яркость по всему кадру. Многие широкоугольные тепловизионные линзы демонстрируют очевидный эффект темных углов по краям кадра. Этот объектив устраняет этот недостаток за счет оптимизации оптической схемы и гарантирует четкую детализацию краевых зон наблюдения.

4. Преимущество водонепроницаемой конструкции корпуса IP67. Передний оптический элемент соответствует стандарту защиты IP67. Пыль и брызги воды не могут повредить внутренние оптические детали. Пользователи могут использовать эту тепловизионную линзу для работы на открытом воздухе в любую погоду без дополнительных защитных кожухов. Эта конструктивная особенность снижает стоимость системной интеграции оборудования терминальных тепловизионных камер.

5. Преимущество широкой температурной адаптации. Эта тепловизионная линза с фокусным расстоянием 9,1 мм обеспечивает стабильное качество изображения при температуре от -40 ℃ до +80 ℃. Он использует эффективный механизм подавления термической расфокусировки. Термическая расфокусировка остается на низком уровне при резких изменениях температуры окружающей среды, поэтому устройствам, оснащенным этим объективом, не требуется частая ручная перефокусировка.

6. Преимущество компактного крепления M17×0,5. Крепление с резьбой М17×0,5 занимает мало места для установки. Это обеспечивает большое удобство интеграции миниатюрных тепловизионных камер, оборудования с тепловыми линзами БПЛА и портативных тепловизионных устройств. Объем и вес конечного продукта могут быть хорошо сохранены без ущерба для оптических характеристик.

Область применения

1. Сценарии безопасности и наблюдения по периметру. Это неохлаждаемоетепловизионная линзаподходит для защиты границ на открытом воздухе, мониторинга периметра завода и автоматического раннего предупреждения на объектах. Он обнаруживает цели злоумышленников в полной темноте. Опираясь на богатый проектный опыт, накопленный BOSHI Optical Technology, этот длинноволновый инфракрасный объектив выступает в качестве основного оптического компонента для многих тепловизионных камер раннего предупреждения по периметру.

2. Сценарии промышленного профилактического обслуживания. Тепловизионные камеры, оснащенные этим тепловизионным объективом, выполняют тепловой контроль электрооборудования, контроль температуры трубопроводов и диагностику неисправностей механического перегрева. Операторы заранее выявляют скрытые риски для оборудования с помощью собранных данных о распределении температуры, чтобы реализовать профилактическое обслуживание и снизить потери от непредвиденных остановов.

3. Сценарии полезной нагрузки беспилотных летательных аппаратов. Этот длинноволновый инфракрасный объектив предназначен для аэротермической съемки, предотвращения лесных пожаров и поисково-спасательных операций. Компактное крепление M17×0,5 адаптируется к ограниченному пространству для установки объективов тепловой полезной нагрузки БПЛА. Защита IP67 обеспечивает стабильную работу в условиях уличной антенны, а широкое поле зрения обеспечивает сканирование местности на большом расстоянии.

4. Сценарии использования портативных тепловизоров. Эта тепловая линза применяется в портативных тепловизионных камерах пожаротушения, аварийно-спасательном оборудовании и приборах для обнаружения потерь энергии в зданиях. К портативным устройствам предъявляются строгие требования к объему и весу компонентов. Этот компактный неохлаждаемый тепловизионный объектив соответствует дизайну портативного устройства и обеспечивает надежные результаты тепловидения для полевых операторов.

5. Сценарии тепловизионного видения, установленного на транспортном средстве. Эта длинноволновая инфракрасная линза поддерживает автомобильное ночное видение и вспомогательную визуализацию при движении по бездорожью. Он обеспечивает достоверное изображение в условиях вождения в полной темноте и помогает водителям распознавать дорожные препятствия и потенциальные опасности. Степень защиты IP67 выдерживает сложные погодные условия во время движения автомобиля.

6. Сценарии наблюдения за дикой природой и мониторинга окружающей среды. Этот тепловизионный объектив поддерживает мониторинг популяции животных, раннее предупреждение о лесных пожарах и экологические исследования на открытом воздухе. Он улавливает сигнал теплового излучения объектов дикой природы без дополнительного источника света. Защита IP67 и широкая температурная адаптация обеспечивают стабильную работу в открытых диких условиях.
