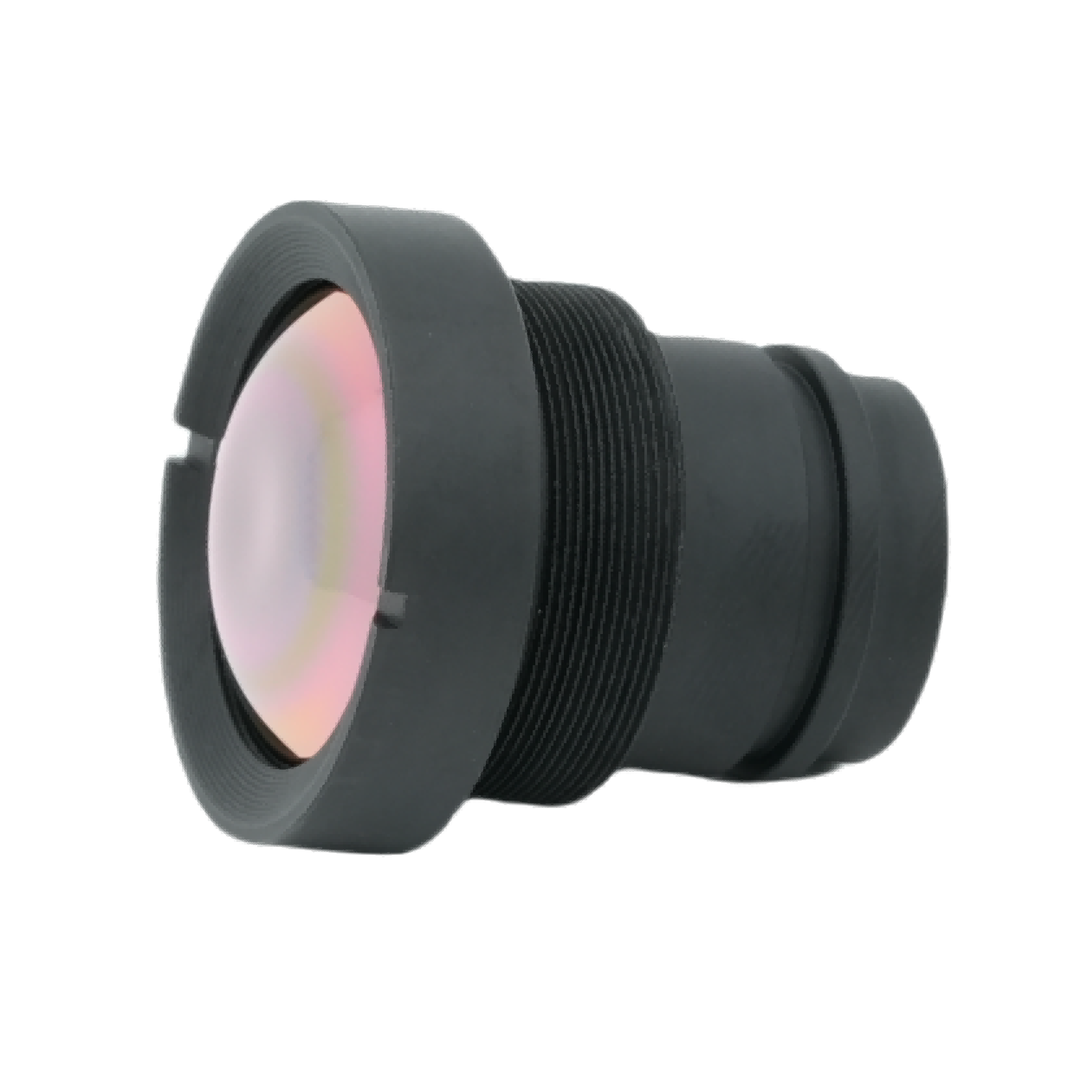

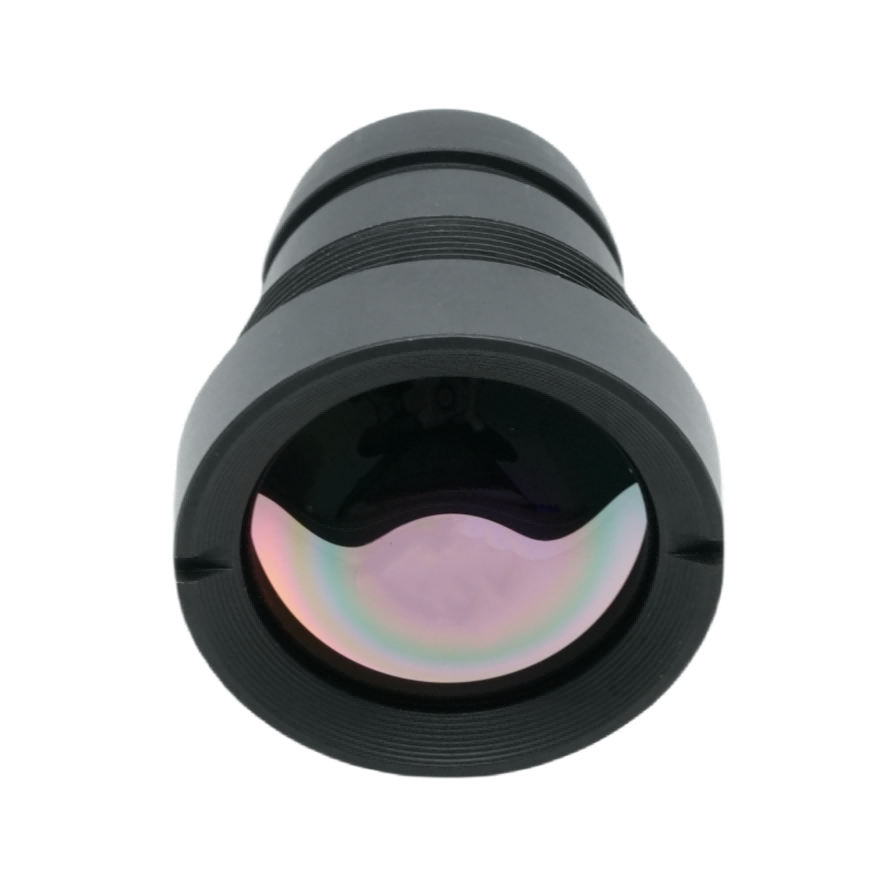

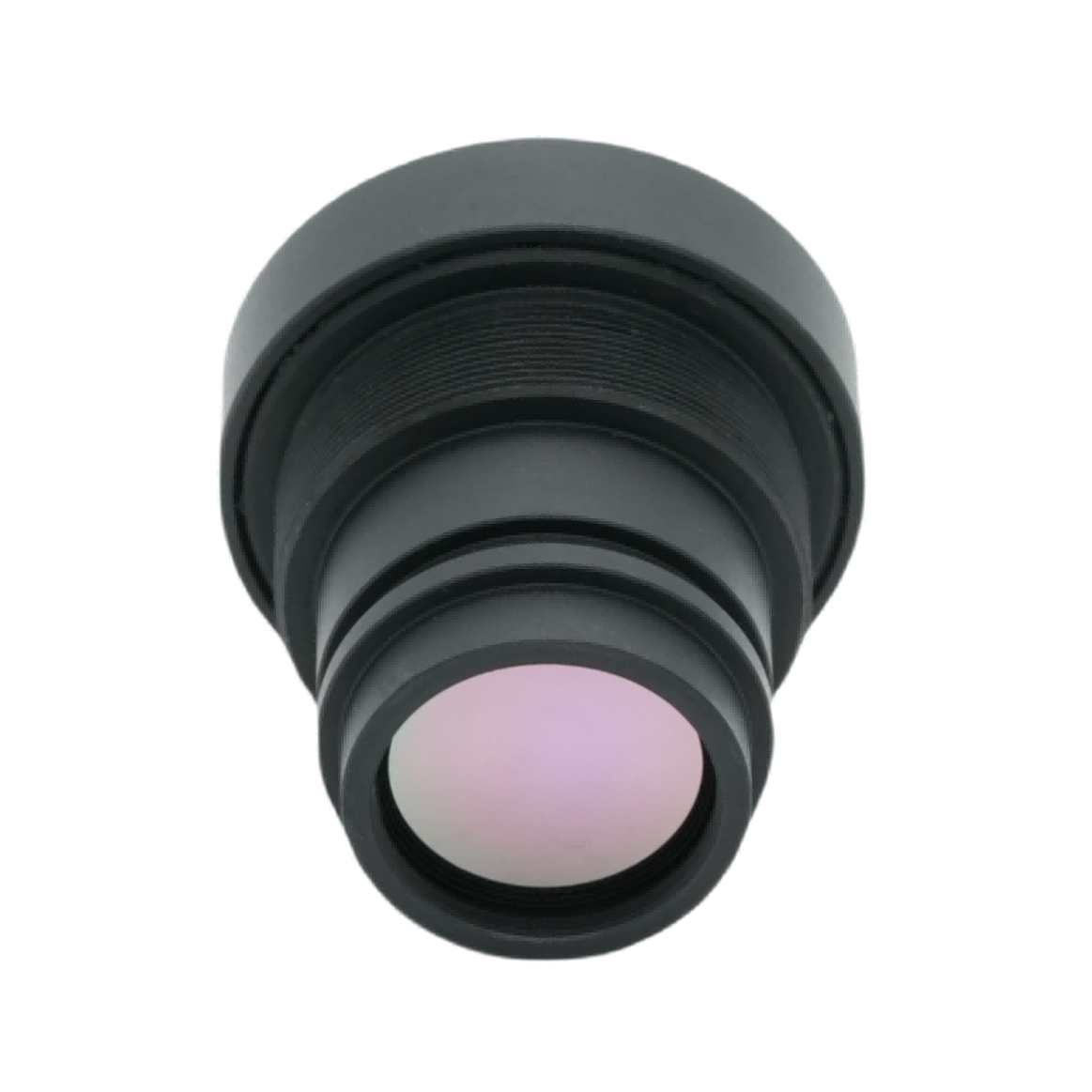

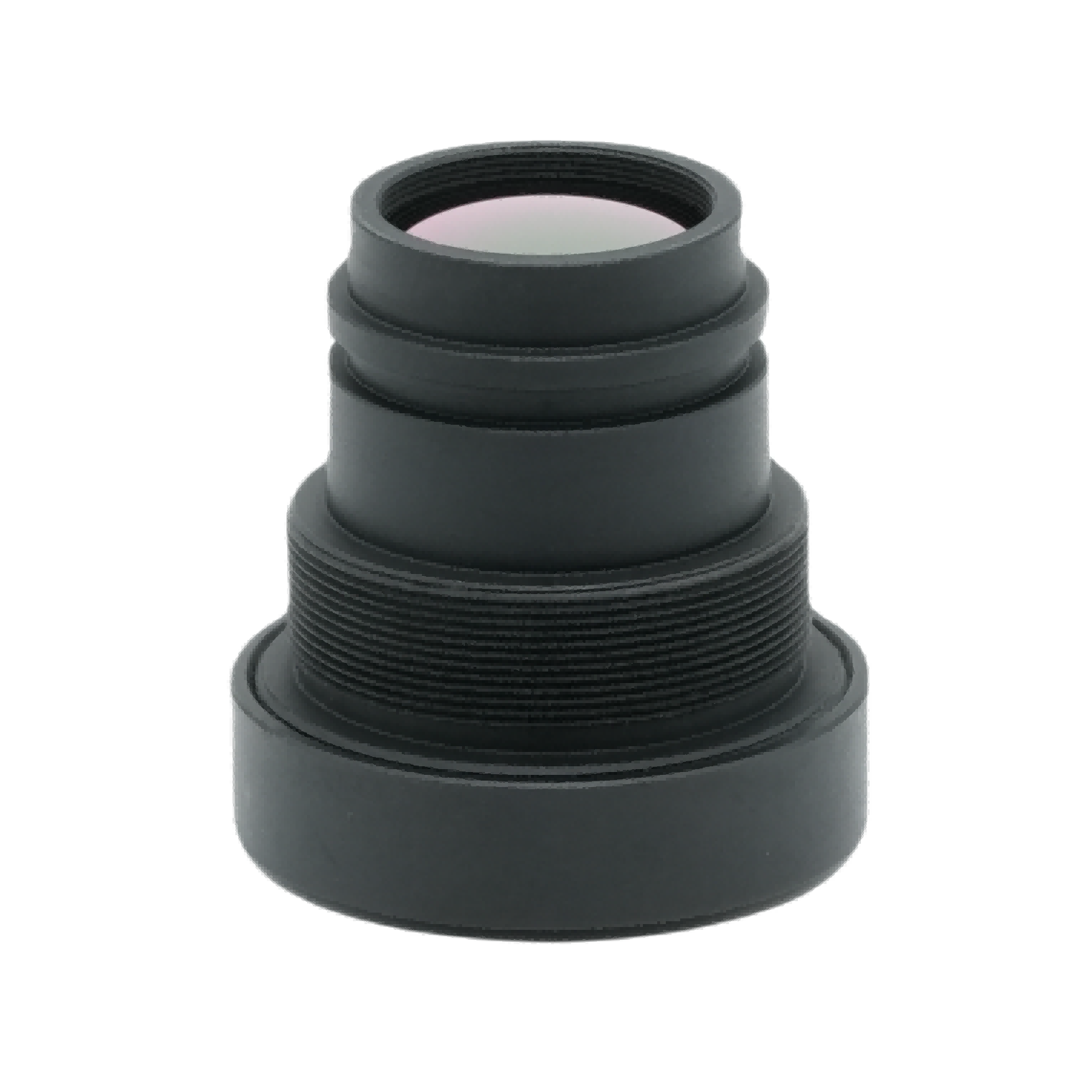

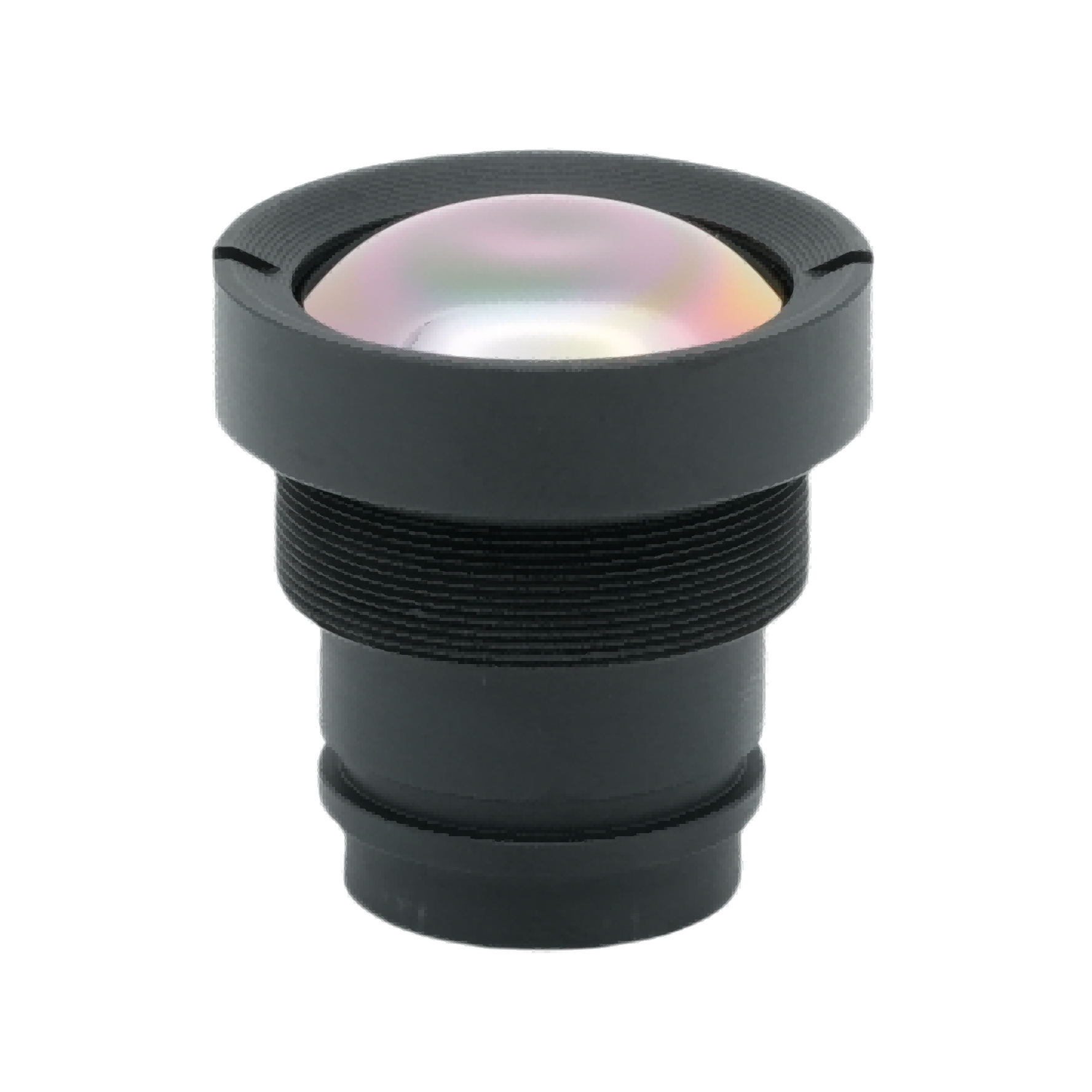

Тепловизионный объектив M22 4,1 мм

Краткое описание продукта

Изготовлено и поставлено компаниейБОШИ ОптическийТехнология, это F1.0 с фокусным расстоянием 4,1 ммтепловизионная линза— это сверхширокоугольный инфракрасный объектив, оптимизированный для разрешения 640×512, неохлаждаемые инфракрасные матрицы в фокальной плоскости с размером пикселей 12 мкм. Эта тепловая инфракрасная линза оснащена усовершенствованным антибликовым покрытием AR, обеспечивающим коэффициент пропускания инфракрасного излучения выше 88 процентов. Профессиональная инфракрасная оптическая линза, разработанная BOSHI Optical Technology, имеет защиту передней линзы IP67, легкую конструкцию примерно на 25 грамм и надежную оптическую стабильность в широком диапазоне температур. Он обеспечивает плавную интеграцию в компактные неохлаждаемые системы тепловизионных камер. Его широкое расположение поля зрения обеспечивает широкий охват сцены для адаптации к разнообразным сценариям развертывания тепловизоров, а также балансирует требования к легкости и практичности вывода изображений для малогабаритных тепловизионных аппаратных устройств.

Подробное описание продукта

Параметр

1. Оптические характеристики

Эта инфракрасная оптическая линза имеет фокусное расстояние 4,1 мм и сверхширокую диафрагму F1.0. Сверхбольшая апертура значительно улучшает способность поглощения инфракрасного света. Такие оптические характеристики являются основной гарантией четкого изображения этой тепловизионной инфракрасной линзы в условиях эксплуатации при низких температурах и слабом излучении.

2. Согласование детекторов

BOSHI Optical Technology разработала этот объектив для работы с инфракрасными детекторами с разрешением 640×512 и размером пикселей 12 мкм. Он поддерживает высокую совместимость с основными форматами неохлаждаемых термодатчиков. Хорошо подобранные аппаратные характеристики устраняют отклонения изображения, вызванные несовпадением условий между объективом и сенсорным чипом.

3. Поле зрения

Объектив поддерживает угол обзора 130 градусов по диагонали, 102 градуса по горизонтали и 83 градуса по вертикали. Оборудование обеспечивает широкий охват сцены без дополнительных механических узлов сканирования. Это свойство упрощает общую конструкцию механической конструкции тепловизионного оборудования.

4. Фокус на производительности

Диапазон непрерывной фокусировки составляет от 0,5 метра до бесконечности. Функциональность фокуса сочетает в себе инспекционные операции с близкого расстояния и задачи наблюдения на больших расстояниях. Он расширяет границы полезного расстояния этого объектива с фокусным расстоянием 4,1 мм для реального использования на объекте.

5. Экологический и механический индекс

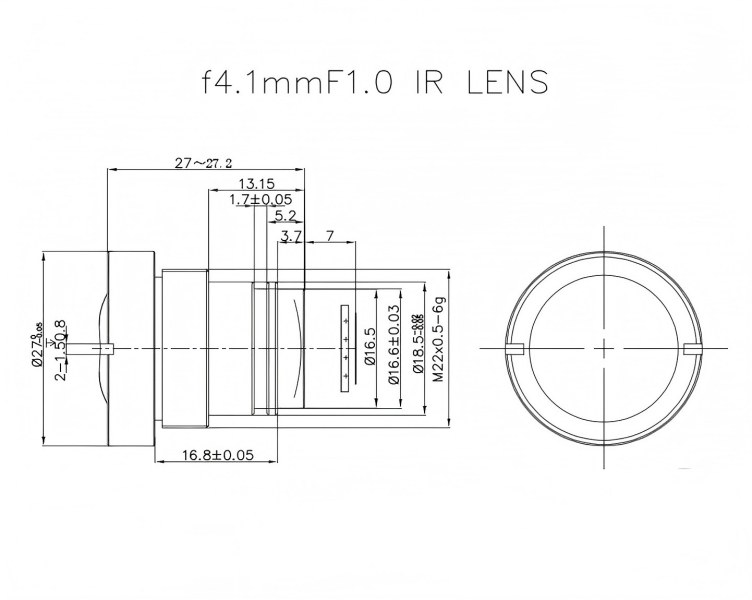

Диапазон рабочих температур составляет от минус 40 градусов Цельсия до плюс 80 градусов Цельсия. Поверхность передней линзы соответствует стандарту водонепроницаемости и пыленепроницаемости IP67. Он использует стандартный резьбовой интерфейс крепления M22×0,5 для оптимизации работы по сборке. Вес нетто составляет около 25 грамм, что создает благоприятную предпосылку для разработки легкого оборудования.

6. Показатели качества изображения

Благодаря антибликовому покрытию AR оптический коэффициент пропускания превышает 88 процентов. Относительная освещенность остается выше 80 процентов. Значение искажений остается ниже 45 процентов. Эта группа индикаторов обеспечивает хороший баланс между широкоугольным изображением и реальным качеством изображения инфракрасной оптической линзы.

Преимущества производительности

1. Превосходная тепловая чувствительность при слабом освещении

Максимальная диафрагма F1.0 повышает эффективность сбора лучистой энергии. При работе в затемненных условиях с низким уровнем радиации эта тепловая инфракрасная линза может заметно повысить контрастность теплового изображения. Это снижает вероятность размытия изображения, когда целевой инфракрасный сигнал становится слабым, и обеспечивает стабильную основу изображения для наблюдения за сценами с низким уровнем излучения.

2. Сверхширокий охват сцены

Угол обзора по диагонали 130 градусов позволяет одному аппаратному блоку контролировать расширенный пространственный диапазон. Реализация проекта может соответственно сократить общее количество тепловизионных камер, необходимых для комплексного мониторинга. Это изменение приводит к прямому сокращению общих затрат на строительство системы. Оптическая технология BOSHI оптимизирует оптический путь, гарантируя приемлемое качество изображения при таких больших углах обзора.

3. Надежная однородность изображения

Относительная освещенность выше 80 процентов эффективно устраняет проблему виньетирования. Рамка изображения сохраняет постоянную яркость во всех областях. Пропускаемость более 88 процентов снижает потери инфракрасной энергии внутри оптического маршрута передачи. BOSHI Optical Technology осуществляет повторяющуюся калибровку этой инфракрасной оптической линзы. Калибровочные работы обеспечивают стабильное изображение на выходе в течение продолжительного непрерывного рабочего состояния.

4. Надежная адаптация к окружающей среде

Защита передней линзы IP67 и широкий диапазон рабочих температур обеспечивают стабильную работу в условиях дождя, пыли, сильного холода и высокой температуры. Тепловая инфракрасная линза не требует частого ручного обслуживания. Он подходит для наружной установки и сценариев развертывания в суровых промышленных условиях.

5. Компактная структура для удобной интеграции.

Легкий корпус весом 25 грамм и стандартное крепление M22×0,5 уменьшают механическую сложность проектирования миниатюрных тепловизионных устройств. Разработчики продукта могут снизить нагрузку на структурные модификации в ходе процедуры интеграции продукта. Это сокращает цикл исследований и разработок терминального теплового оборудования.

6. Универсальная возможность регулировки фокуса.

Минимальная дистанция фокусировки 0,5 метра обеспечивает обнаружение целей на близком расстоянии. По сравнению с объективами с фиксированным фокусом, предназначенными исключительно для дальних расстояний, этот продукт с фокусным расстоянием 4,1 мм расширяет сферу применения. Он отвечает требованиям наблюдения на смешанных расстояниях, предъявляемым к множеству практических проектов.

Области применения

1. Мониторинг безопасности периметра

Эта инфракрасная оптическая линза с широким углом обзора обеспечивает широкоугольное тепловизионное наблюдение за производственными помещениями, парковыми зонами, приграничными районами и жилыми комплексами. Он круглосуточно выполняет задачи по обнаружению вторжений без видимого света. Мониторинг безопасности периметра является одним из основных направлений применения серии продуктов BOSHI Optical Technology.

2. Промышленный термический контроль

Тепловая инфракрасная линза поддерживает проверку температуры устройства, диагностику неисправностей электрического шкафа, проверку тепловых утечек в трубопроводе и работу по патрулированию безопасности на заводе. Персонал на объекте может своевременно обнаружить аномальные источники тепла, чтобы предотвратить возможные инциденты, связанные с промышленной безопасностью. Функция согласования разрешения 640×512 гарантирует точную съемку тепловых деталей при промышленных инспекциях.

3. Умный транспорт и видение транспортных средств

Пользователи могут использовать объектив для автомобильного теплового ночного видения и мониторинга дорожного движения. В тумане, в ночное время и в условиях плохой видимости его функция сопоставления пикселей размером 12 мкм помогает идентифицировать пешеходов, а также препятствия. Это повышает уровень гарантий безопасности для интеллектуальных систем, связанных с дорожным движением.

4. Полезная нагрузка беспилотных систем

Благодаря легкости в 25 граммов, эта инфракрасная оптическая линза служит легкой тепловой нагрузкой для беспилотных летательных аппаратов, роботов и беспилотных наземных транспортных средств. Он осуществляет поисково-спасательную деятельность, мониторинг пожароопасности и патрулирование местности. Крепление M22×0,5 обеспечивает возможность быстрого монтажа при сборке полезной нагрузки беспилотной платформы.

5. Общественная безопасность и экстренное спасение

Объектив хорошо работает в темных, задымленных или визуально заблокированных местах для теплового позиционирования при пожаре и поисково-спасательных работ. Тепловые сигналы могут проникать сквозь частичное задымление и фиксировать местоположение цели. Широкий угол обзора помогает службам реагирования быстро сканировать большие территории во время экстренных операций.

6. Сельское хозяйство и экологический мониторинг

Операторы используют эту тепловизионную линзу для анализа температуры растительности, наблюдения за дикими животными и отслеживания распределения тепла в окружающей среде. Он обеспечивает достоверную поддержку данных для сельскохозяйственных исследований и исследований экологической среды. Степень защиты IP67 делает объектив подходящим для долгосрочных задач полевого наблюдения на открытом воздухе.
