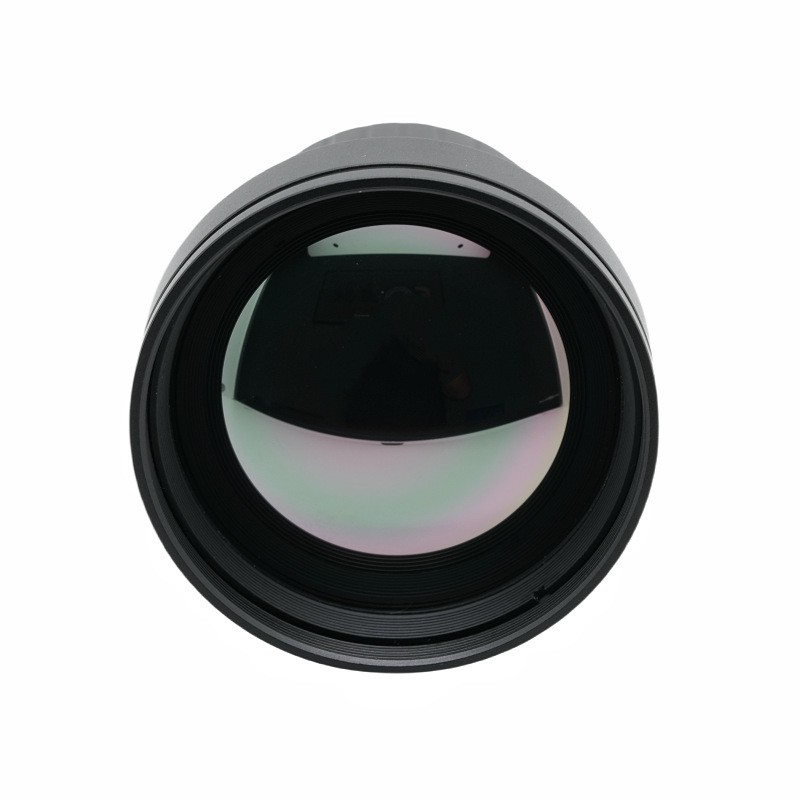

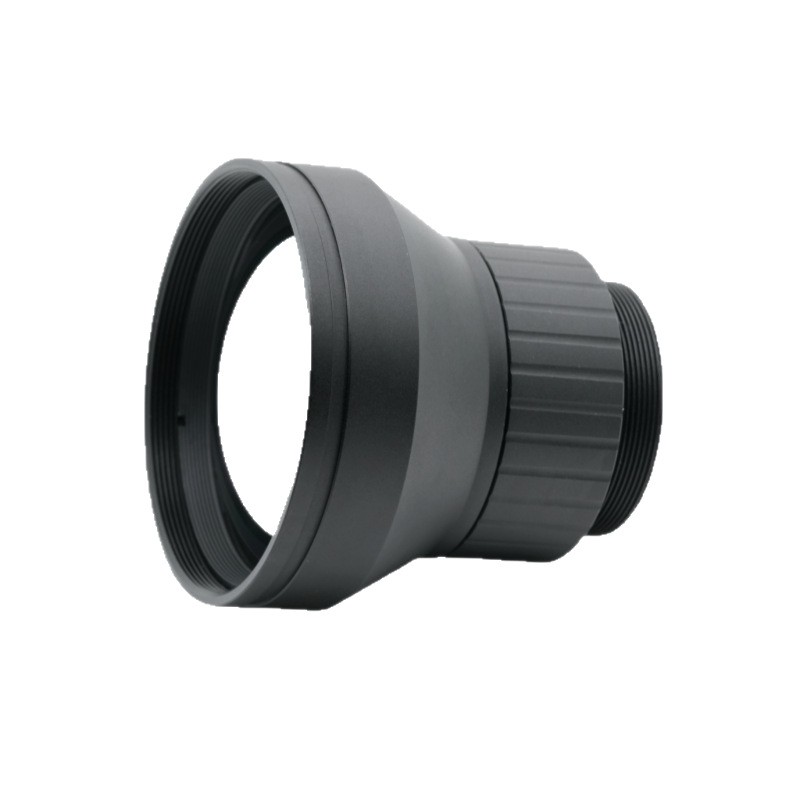

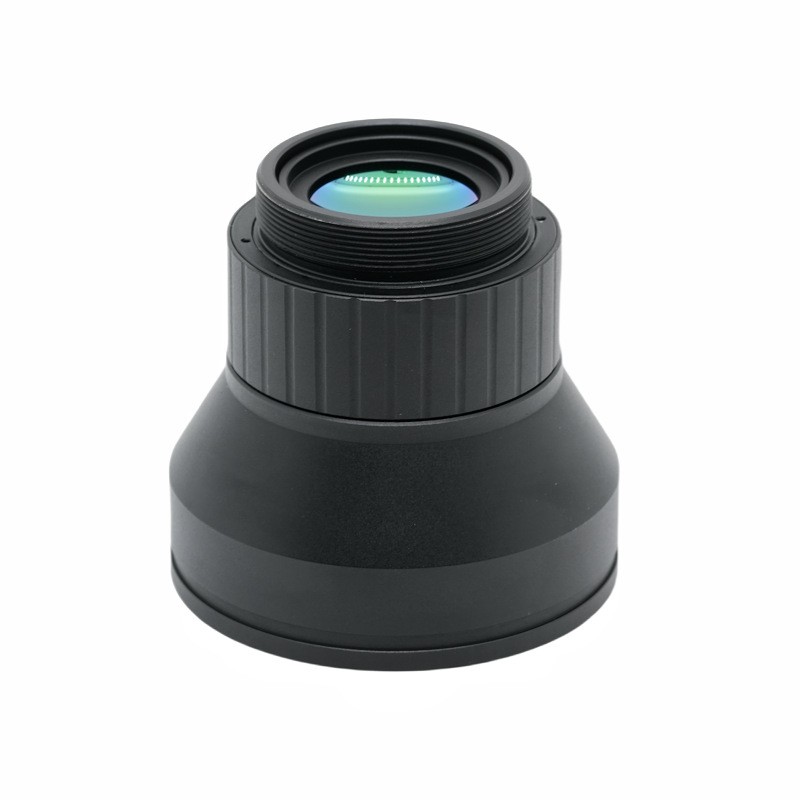

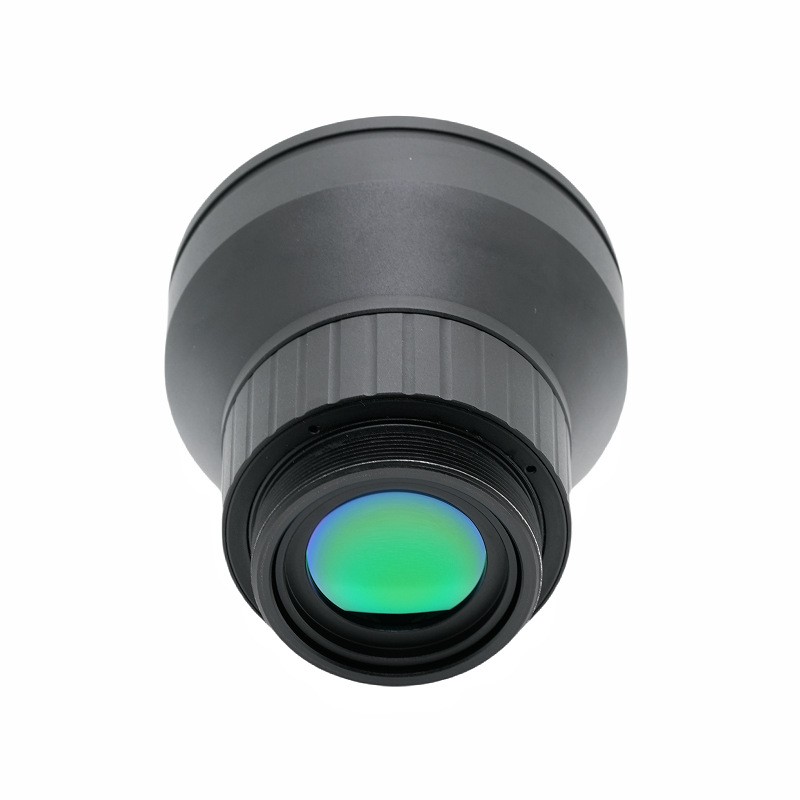

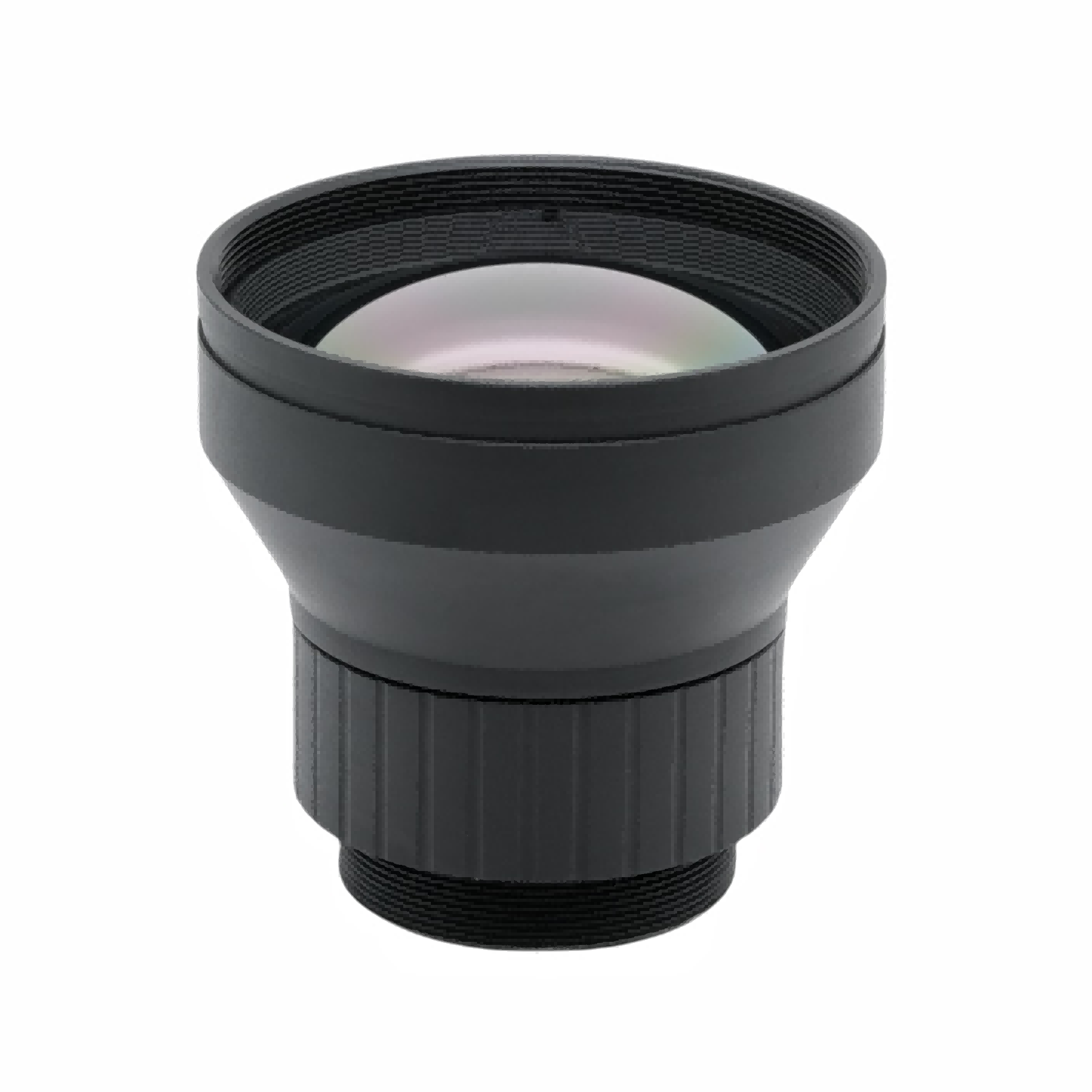

Тепловизионный объектив с фокусным расстоянием 50 мм

Краткое описание продукта

Эта высокоэффективная тепловизионная линза разработана и изготовлена ​​компанией BOSHI Optical Technology специально для неохлаждаемых длинноволновых инфракрасных тепловизионных устройств. Благодаря фокусному расстоянию 50 мм и яркой большой диафрагме F1.0 этот тепловизионный объектив обладает превосходной способностью собирать свет, что позволяет справляться со сценариями теплового обнаружения при слабом освещении. Изделие соответствует инфракрасным детекторам размером 640×512,12 мкм и работает в классическом длинноволновом инфракрасном спектральном диапазоне 8–12 мкм.

Передний оптический компонент имеет класс водонепроницаемости IP67. Изделие может стабильно работать в диапазоне температур от минус 40 градусов Цельсия до плюс 80 градусов Цельсия. Он поддерживает регулировку фокуса от двух метров до бесконечности. Пропускаемость остается выше 90 процентов, а относительная освещенность достигает не менее 94 процентов, что позволяет создавать ровные и четкие тепловые изображения. Этот инфракрасный объектив подходит для таких сценариев, как наружный мониторинг, охрана периметра и тепловое наблюдение. Он обеспечивает стабильные и надежные оптические характеристики для различных систем инфракрасного изображения, работающих в тяжелых рабочих условиях.

Подробное описание продукта

Параметр

1. Оптические характеристики

Этот длинноволновый инфракрасный объектив, оснащенный фокусным расстоянием 50 мм и большой диафрагмой F1.0, работает в спектральном диапазоне 8–12 мкм. Он оптимизирован для работы с детектором 640×512 и размером пикселя 12 мкм. Его диагональное поле зрения составляет 11,27 градуса, горизонтальное поле зрения — 8,8 градуса, вертикальное поле зрения — 7,0 градуса. Такая настройка поля зрения создает надлежащий диапазон покрытия и удовлетворяет требованиям использования теплового наблюдения на больших расстояниях. BOSHI Optical Technology выполняет оптическое моделирование и повторную проверку этой тепловизионной линзы, чтобы сбалансировать размер апертуры, расстояние обнаружения и дальность изображения.

2. Механические и экологические характеристики

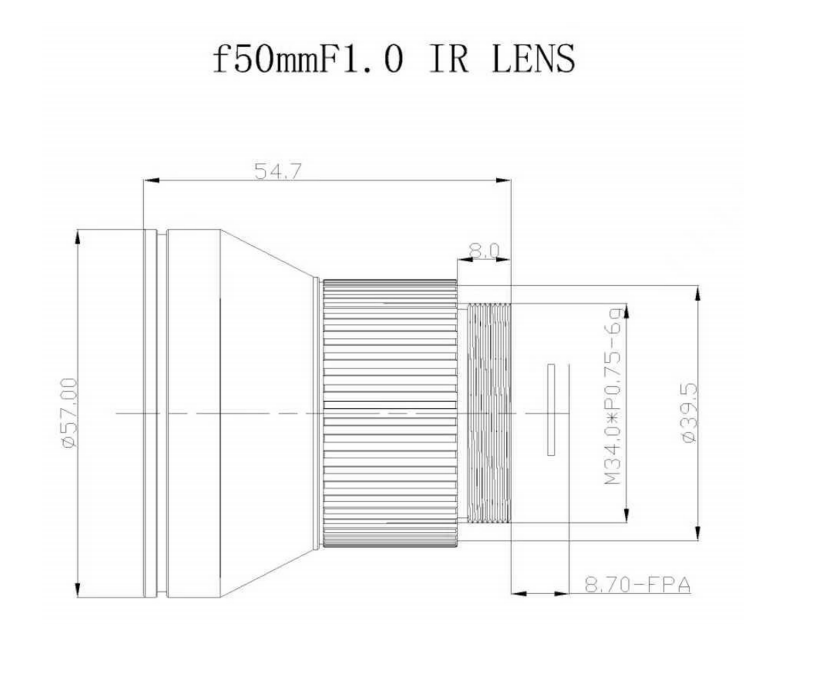

В объективе используется монтажная конструкция M34×0,75, обеспечивающая удобную установку и стыковку с различным оборудованием. Диапазон регулировки фокуса охватывает от двух метров до бесконечности. Передний элемент имеет степень защиты IP67. Допустимая рабочая температура составляет от минус 40 градусов Цельсия до плюс 80 градусов Цельсия, что позволяет адаптироваться к высокотемпературным и низкотемпературным полевым условиям. Открытые оптические поверхности обрабатываются антибликовым покрытием AR, чтобы сократить потери на отражение инфракрасной энергии. BOSHI Optical Technology проводит испытания механической конструкции и экологической безопасности этой неохлаждаемой инфракрасной линзы.

3. Характеристики качества изображения

Индекс пропускания не ниже 90 процентов. Относительная освещенность сохраняется не менее 94 процентов. Величина искажений контролируется в пределах минус 1,0 процента. BOSHI Optical Technology устанавливает строгие стандарты производственного контроля для этой линзы 8‑12 мкм. Каждая готовая тепловизионная линза проходит комплексное оптическое тестирование, чтобы гарантировать стабильное и стабильное качество изображения при массовой доставке.

Преимущества производительности

1. Выдающаяся светосила.

Конструкция этого тепловизионного объектива с большой апертурой F1.0 значительно увеличивает количество поглощаемых инфракрасных фотонов. Когда сигнал теплового излучения в рабочей среде слабый, соотношение сигнал/шум теплового изображения можно эффективно повысить. Более достоверный инфракрасный сигнал поступает в детектор размером 640×512, поэтому контур цели и температурные характеристики можно различить более четко. Оптическая технология BOSHI оптимизирует расположение группы внутренних линз, чтобы в полной мере реализовать возможности большой диафрагмы, не жертвуя при этом другими оптическими показателями.

2. Высокая однородность изображения.

Антибликовое покрытие AR обеспечивает коэффициент пропускания более 90 процентов и максимизирует коэффициент использования инфракрасной энергии. Относительная освещенность выше 94 процентов сдерживает явление затемнения углов изображения. Вся картина, формируемая на поверхности детектора, сохраняет равномерную яркость. Пользователи не столкнутся с частичным затемнением при наблюдении за целями. Эта длинноволновая инфракрасная линза обеспечивает равномерный эффект изображения как при осмотре на близком расстоянии, так и при мониторинге на большом расстоянии.

3. Высокая надежность для суровых условий эксплуатации.

Благодаря уровню защиты переднего элемента IP67 пыль и вода могут быть защищены от попадания пыли и воды в ключевые оптические детали. Широкий диапазон рабочих температур позволяет неохлаждаемой инфракрасной линзе нормально работать как в жаркое лето, так и в морозную зиму. Изделие поддерживает круглосуточную непрерывную работу на открытом воздухе. Оптическая технология BOSHI выполняет проверку пыленепроницаемости, водонепроницаемости и температурного воздействия, поэтому объектив может сохранять стабильную работу в сложных погодных условиях.

4. Оптические возможности с низким уровнем искажений.

Искажение контролируется в пределах минус 1,0 процента. Геометрическая деформация изображения изображения сохраняется на низком уровне. Когда операторы осуществляют измерение размеров и наблюдение за положением тепловых целей, отклонение измерения, вызванное искажением объектива, может быть уменьшено. Эта функция делает этоТепловизионный объектив 50 ммподходит для сценариев, требующих высокоточного целевого анализа.

5. Широкая возможность регулировки фокуса.

Интервал фокусировки от двух метров до бесконечности достигается за счет механического механизма фокусировки. Один и тот же объектив с креплением M34 может обеспечить четкое изображение проверяемых объектов на близком расстоянии, а также контролируемых целей на большом расстоянии. Системным интеграторам не требуется заменять оборудование объектива при переключении расстояния наблюдения, что повышает гибкость применения оборудования.

Области применения

1. Охрана периметра и пограничный контроль

Этот тепловизионный объектив в большом количестве встраивается в уличные тепловизионные камеры. Опираясь на функцию всепогодного обнаружения, он осуществляет идентификацию вторжений и раннее предупреждение по периметру днем ​​и ночью. В полной темноте, туманной погоде или условиях плохой освещенности детектор 640×512, соединенный с этой длинноволновой инфракрасной линзой, может улавливать тепловой сигнал вторгающихся объектов. BOSHI Optical Technology предоставляет этот оптический компонент многим производителям охранного оборудования для создания систем защиты периметра.

2. Промышленный термический контроль

Неохлаждаемая инфракрасная линза служит для контроля температуры промышленного оборудования. Он может фиксировать точки аномального нагрева для диагностики перегрева. Типичные сценарии использования включают проверку состояния заводского оборудования, мониторинг оборудования электростанции и проверку утечек тепла в трубопроводах. Высокий коэффициент пропускания, обеспечиваемый AR-покрытием, обеспечивает точное восстановление информации о температуре объекта и помогает персоналу заранее обнаружить скрытые риски для оборудования.

3. Наружное наблюдение и поисково-спасательные работы.

Линза 8‑12 мкм устанавливается на приборы инфракрасного наблюдения. Он осуществляет раннее предупреждение об опасности лесных пожаров, а также выполняет полевые поисково-спасательные операции. В ночное время или в условиях сильного тумана, когда видимый свет не работает, фокусное расстояние 50 мм обеспечивает достаточную возможность наблюдения на большом расстоянии для обнаружения источников тепла, таких как точки возгорания и застрявший персонал. Степень защиты IP67 позволяет объективу адаптироваться к сложным климатическим условиям на открытом воздухе в спасательных зонах.

4. Инфракрасная система, устанавливаемая на автомобиле.

Этот тепловизионный объектив F1.0 соответствует тепловизионным модулям транспортных средств. Платформы транспортных средств часто сталкиваются с ударной вибрацией и резким температурным перепадом. Механическая конструкция и экологические характеристики, проверенные оптической технологией BOSHI, обеспечивают стабильный инфракрасный оптический эффект линзы в сложных дорожных и погодных условиях. Он помогает системам автомобиля воспринимать окружающие тепловые цели.

5. Неохлаждаемая инфракрасная камера в сборе.

БОШИ ОптическийКомпания Technology поставляет этот тепловизионный объектив с креплением M34 в качестве основного оптического компонента OEM- и ODM-производителям тепловизионных камер. Партнеры могут завершить сборку камеры, объединив этот объектив с детектором и схемными модулями 640×512. Продукт поддерживает индивидуальную настройку соответствия в соответствии с системными требованиями и отвечает требованиям массового производства производителей инфракрасных камер.
