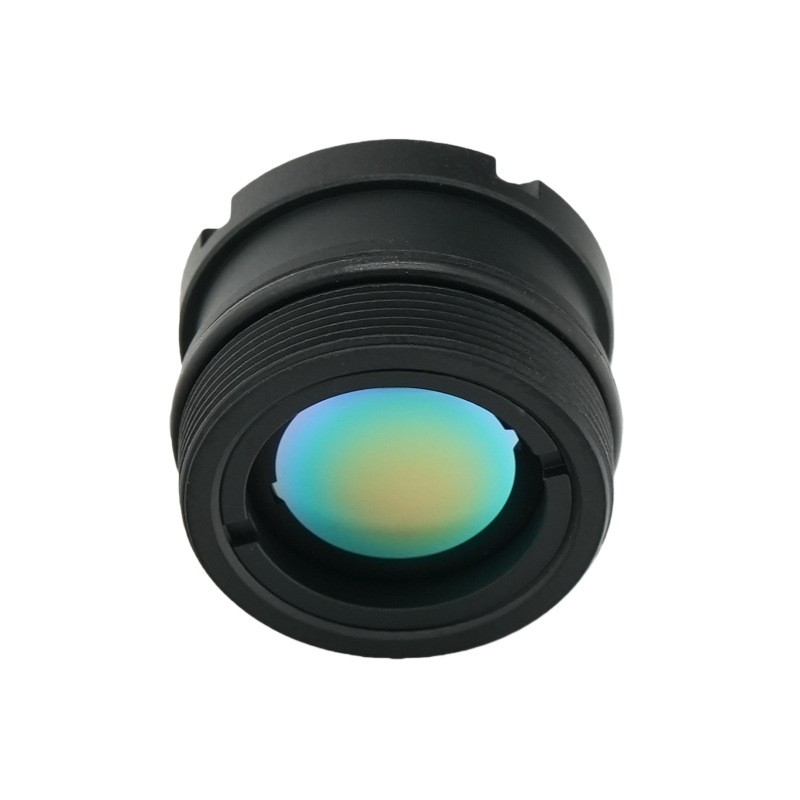

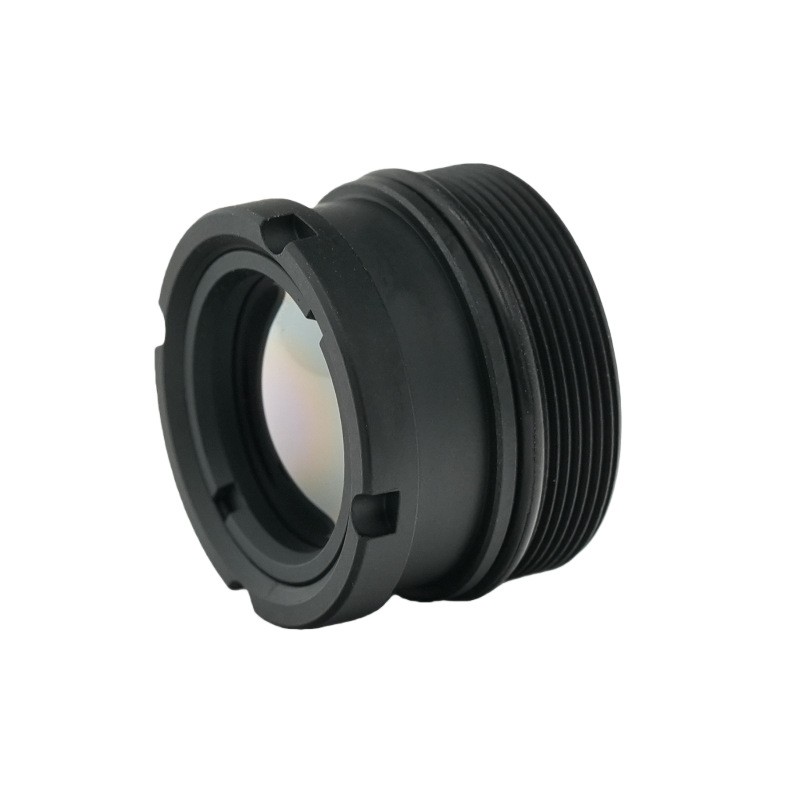

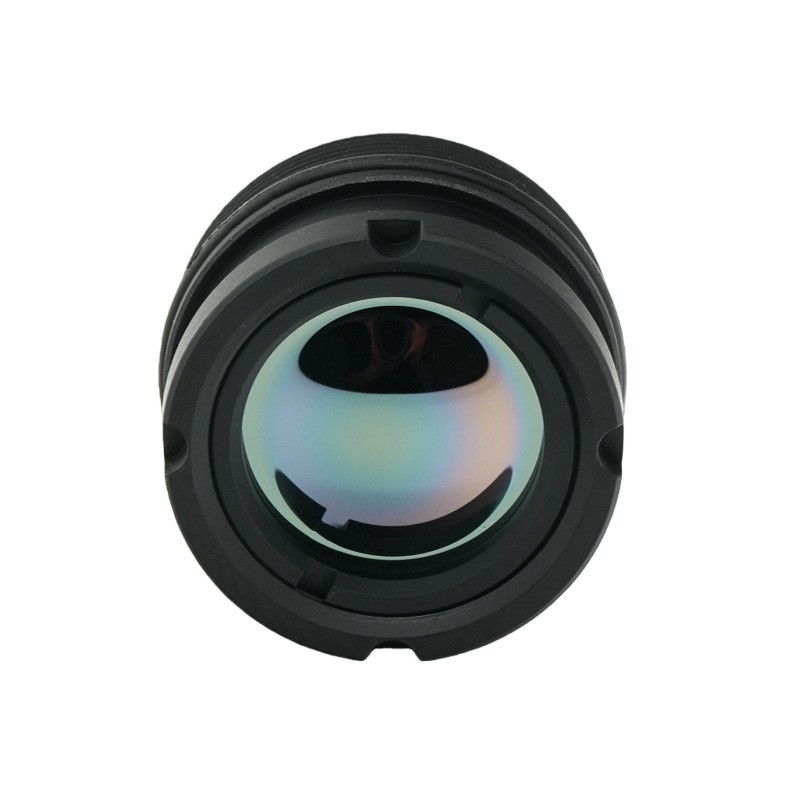

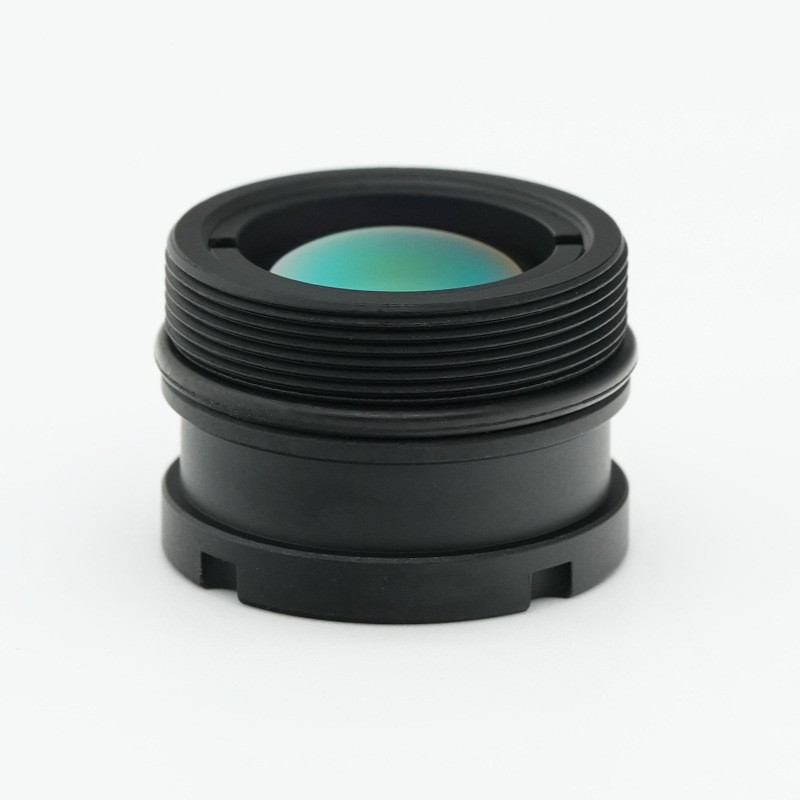

Тепловизионный объектив с фокусным расстоянием 9,1 мм

Краткое описание продукта

Эта длинноволновая инфракрасная линза премиум-класса, изготовленная компанией BOSHI Optical Technology, обеспечивает выдающиеся характеристики изображения в качестве высококлассной неохлаждаемой тепловизионной линзы. Этоттепловизионная линзаимеет фокусное расстояние 9,1 мм и сверхбольшую диафрагму F1.0 и хорошо сочетается с детектором 640×512 с шагом пикселя 12 мкм. Оснащенный HD-покрытием и защитой IP67 для переднего оптического элемента, он обеспечивает высокий коэффициент пропускания в рабочем диапазоне волн 8–12 мкм. Компактный байонет M17×0,5 поддерживает диапазон фокусировки от 3 метров до бесконечности. Он поддерживает стабильный оптический выход в диапазоне температур от -40℃ до +80℃ и обеспечивает высокую относительную освещенность наряду с контролируемыми искажениями. Он подходит для всепогодного развертывания в полевых условиях и служит идеальным оптическим ядром для компактных портативных тепловизионных камер, предназначенных для промышленного мониторинга, а также сценариев проверки безопасности.

Подробное описание продукта

Параметр

1. Оптические параметры производительности. Этот длинноволновый инфракрасный объектив имеет фокусное расстояние 9,1 мм и число F F1,0. Его рабочая длина волны находится в стандартном длинноволновом инфракрасном диапазоне 8–12 мкм. Диагональное поле зрения достигает 62,4 градуса, горизонтальное поле зрения — 48,1 градуса, вертикальное — 38,5 градуса. Такая конфигурация поля зрения обеспечивает этому тепловизионному объективу широкие возможности наблюдения в широком диапазоне. Конструкция с большой апертурой помогает собирать достаточное количество инфракрасного излучения в сложных условиях окружающей среды.

2. Параметры согласования детектора. Оптическая технология BOSHI оптимизирует эту неохлаждаемую тепловизионную линзу для детектора 640×512 с шагом пикселя 12 мкм. Оптическая структура соответствует основным компактным модулям термодатчиков, представленным на рынке. Оптическая зона выравнивается с целевой поверхностью детектора, чтобы обеспечить полную свободу разрешения детектора и избежать виньетирования изображения или потери разрешения, вызванной несоответствием.

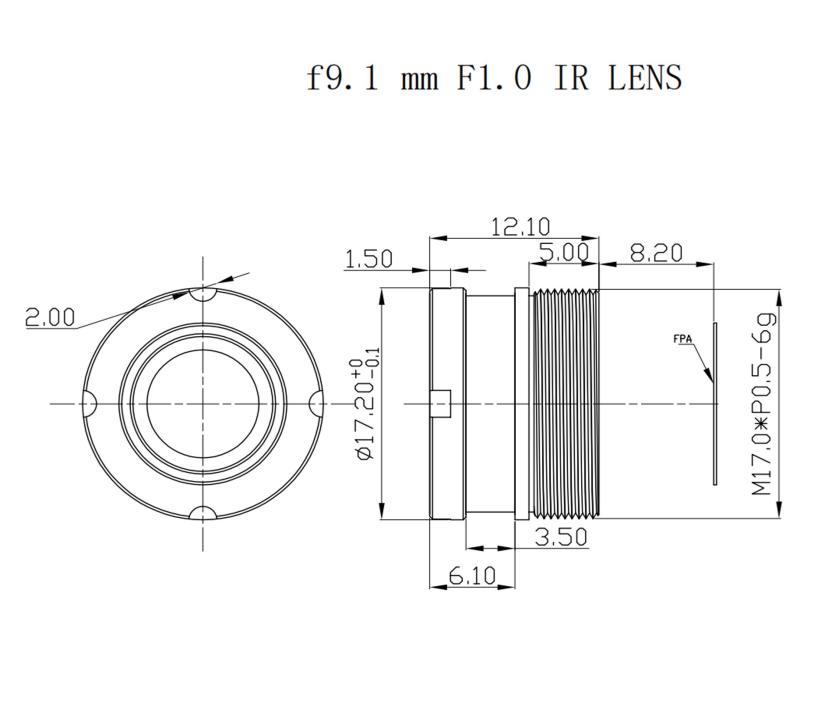

3. Механические и экологические параметры. В изделии используется резьбовое крепление M17×0,5 для удобной механической сборки. Диапазон фокусировки составляет от 3 метров до бесконечности и отвечает требованиям обнаружения как ближних, так и дальних целей. Диапазон рабочих температур от -40℃ до +80℃ позволяет адаптироваться к различным экстремальным климатическим условиям. Передний оптический элемент имеет степень защиты IP67, что позволяет противостоять проникновению пыли и воды из внешней среды.

4. Показатели оптического качества. Оптическое пропускание этоготепловизионная линзадостигает не менее 90 процентов. Относительная освещенность остается выше 84 процентов, а значение искажений остается ниже отрицательных 10 процентов. Открытые оптические поверхности обработаны HD-покрытием. Высокий коэффициент пропускания снижает потери инфракрасного сигнала. Хорошая относительная освещенность гарантирует равномерное распределение яркости для полнокадрового изображения. Контролируемое искажение подавляет деформацию изображения в широкоугольном поле зрения.

Преимущества производительности

1. Преимущество сверхбольшой диафрагмы F1.0. Большая апертура F1.0 этой длинноволновой инфракрасной линзы собирает больше энергии инфракрасного излучения. В условиях низкой температуры и низкой освещенности чувствительность изображения заметно улучшается, а эффективное расстояние обнаружения увеличивается. BOSHI Optical Technology выполняет многократное оптическое моделирование структуры апертуры, чтобы сбалансировать светопроницаемость и эффективность контроля аберраций.

2. Высокий коэффициент пропускания и преимущество HD-покрытия. HD-покрытие, нанесенное на открытые поверхности, обеспечивает оптическое пропускание более 90 процентов для этой неохлаждаемой тепловизионной линзы. Слой покрытия эффективно ограничивает эффект отражения от поверхности. Контрастность изображения увеличивается, а помехи от призрачных изображений уменьшаются. Меньше инфракрасной энергии теряется в процессе передачи, а действительный инфракрасный сигнал, поступающий в детектор, увеличивается.

3. Превосходное преимущество краевой подсветки. Относительная освещенность выше 84 процентов обеспечивает равномерную яркость по всему кадру. Многие широкоугольные тепловизионные линзы страдают от явного явления темных углов по краям кадра. Эта тепловизионная линза устраняет этот недостаток за счет оптимизации оптической компоновки и гарантирует четкую детализацию даже в ограниченной зоне наблюдения.

4.IP67 водонепроницаемое структурное преимущество. Передний оптический элемент соответствует стандарту защиты IP67. Пыль и брызги воды не могут повлиять на внутренние оптические компоненты. Пользователи могут использовать этот объектив для использования на открытом воздухе в любую погоду без установки дополнительных защитных кожухов. Структурный дизайн снижает затраты на системную интеграцию оборудования терминальных тепловизионных камер.

5. Широкая адаптируемость к температуре. Эта длинноволновая инфракрасная линза обеспечивает стабильное качество изображения при температуре от -40℃ до +80℃. В продукте реализован эффективный механизм подавления термодефокусировки. При резком изменении температуры окружающей среды степень термодефокусировки остается на низком уровне. Для устройств, оснащенных этим неохлаждаемым тепловизионным объективом, больше не требуется частая ручная перефокусировка.

6. Преимущество компактного крепления M17×0,5. Крепление с резьбой M17×0,5 занимает мало места для установки. Это обеспечивает большое удобство при интеграции миниатюрных тепловизионных камер, оборудования полезной нагрузки дронов и портативных тепловизионных устройств. Объем и вес конечного продукта можно хорошо контролировать, сохраняя при этом оптические характеристики.

Область применения

1. Сценарии безопасности и наблюдения по периметру. Этот тепловизионный объектив подходит для работ по охране границ на открытом воздухе, мониторинга периметра завода и задач раннего предупреждения на объектах без присмотра. Он может обнаруживать цели злоумышленников в условиях полной темноты.БОШИ ОптическийТехнология накапливает богатый опыт реализации проектов по разработке объективов, ориентированных на безопасность. Эта длинноволновая инфракрасная линза выступает в качестве основного оптического компонента для многих тепловизионных камер раннего предупреждения по периметру.

2. Сценарии промышленного профилактического обслуживания. Оборудованная этой неохлаждаемой тепловой линзой, тепловизионная камера выполняет работы по термическому контролю электрооборудования, работу по контролю температуры трубопровода и работу по диагностике механических неисправностей при перегреве. Персонал может заранее обнаружить скрытый риск для оборудования с помощью данных о распределении температуры, полученных с помощью этой тепловизионной линзы, чтобы обеспечить профилактическое обслуживание и снизить потери от непредвиденных остановов.

3. Сценарии полезной нагрузки беспилотных летательных аппаратов. Этот длинноволновый инфракрасный объектив предназначен для аэротермической съемки, предотвращения лесных пожаров и поисково-спасательных операций. Компактное крепление M17×0,5 помогает объективу адаптироваться к ограниченному пространству для установки полезной нагрузки дрона. Защита IP67 обеспечивает стабильную работу в условиях внешней воздушной среды. Функция широкого поля зрения поддерживает сканирование территории на большом расстоянии.

4. Сценарии использования портативных тепловизоров. Этот тепловизионный объектив подходит для портативных тепловизионных камер пожаротушения, аварийно-спасательного оборудования и приборов для обнаружения потерь энергии в зданиях. К портативным устройствам предъявляются строгие требования к объему и весу компонентов. Компактная неохлаждаемая тепловизионная линза соответствует дизайну портативного устройства и обеспечивает надежные результаты тепловидения для полевых операторов.

5. Сценарии тепловизионного видения, установленного на транспортном средстве. Эта длинноволновая инфракрасная линза поддерживает функцию автомобильного ночного видения и вспомогательную визуализацию при движении по бездорожью. Он обеспечивает достоверное изображение в условиях вождения в полной темноте и помогает водителям идентифицировать дорожные препятствия и потенциальные опасности во время ночного вождения. Степень защиты IP67 позволяет выдерживать сложные погодные условия во время эксплуатации автомобиля.

6. Сценарии наблюдения за дикой природой и мониторинга окружающей среды. Этот тепловизионный объектив поддерживает мониторинг популяции животных, раннее предупреждение о лесных пожарах и экологические исследования на открытом воздухе. Он улавливает сигнал теплового излучения объектов дикой природы без дополнительного источника света. Объектив стабильно работает в открытой дикой среде благодаря поддержке защиты IP67 и широкой температурной адаптации.
